Tấm căn chỉnh độ sâu cho đai ốc âm (Captive nut)
Tấm căn chỉnh hữu ích cho các loại đai ốc M3 đến M6. Sản phẩm được thiết kế với các mức dung sai khác nhau để bạn kiểm tra và tinh chỉnh độ sâu lắp đai ốc âm trên bản in 3D của mình một cách chính xác nhất.
Mô tả

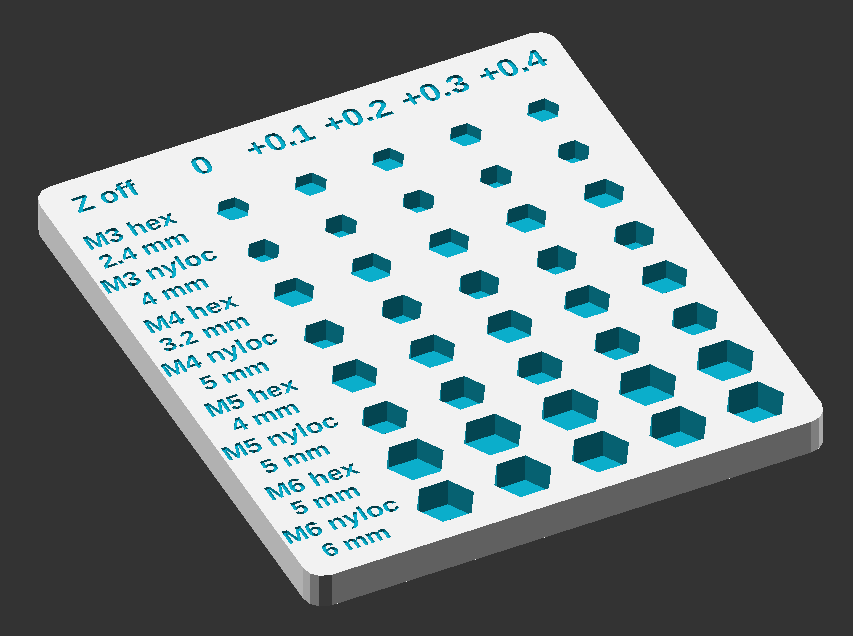

Đây là tấm căn chỉnh trục Z cho đai ốc (nut) âm từ M3 đến M6. Lỗ của mỗi đai ốc được thiết kế với dung sai +0.2mm để đảm bảo đai ốc chắc chắn sẽ vừa vặn (tuy nhiên kết quả có thể thay đổi tùy theo máy in). Độ sâu của lỗ thay đổi từ kích thước danh định đến +0.4mm với bước nhảy 0.1mm. Mỗi loại đai ốc hệ mét được thể hiện qua hai kích thước: loại thường và loại nyloc (đai ốc có vòng đệm nylon).
Tấm căn chỉnh này cần được in với chiều cao lớp in (layer height) tối thiểu là 0.1mm (lý tưởng nhất là 0.05mm) để việc căn chỉnh đạt hiệu quả chính xác nhất.
