Orbit Marble Run Fidget Toy - Đồ chơi bi lăn cầm tay

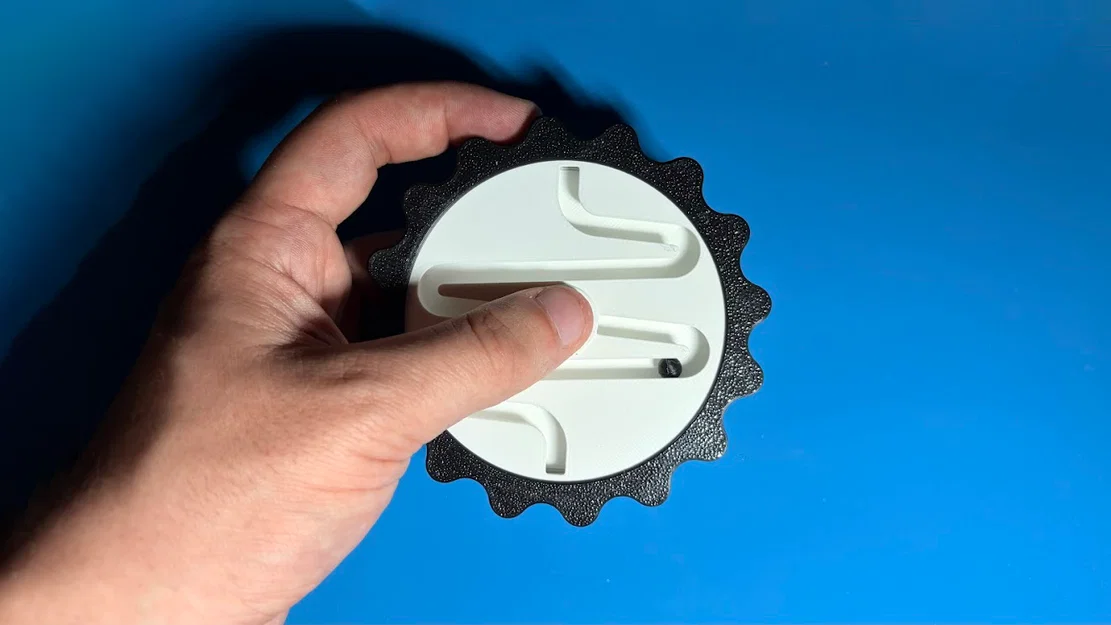

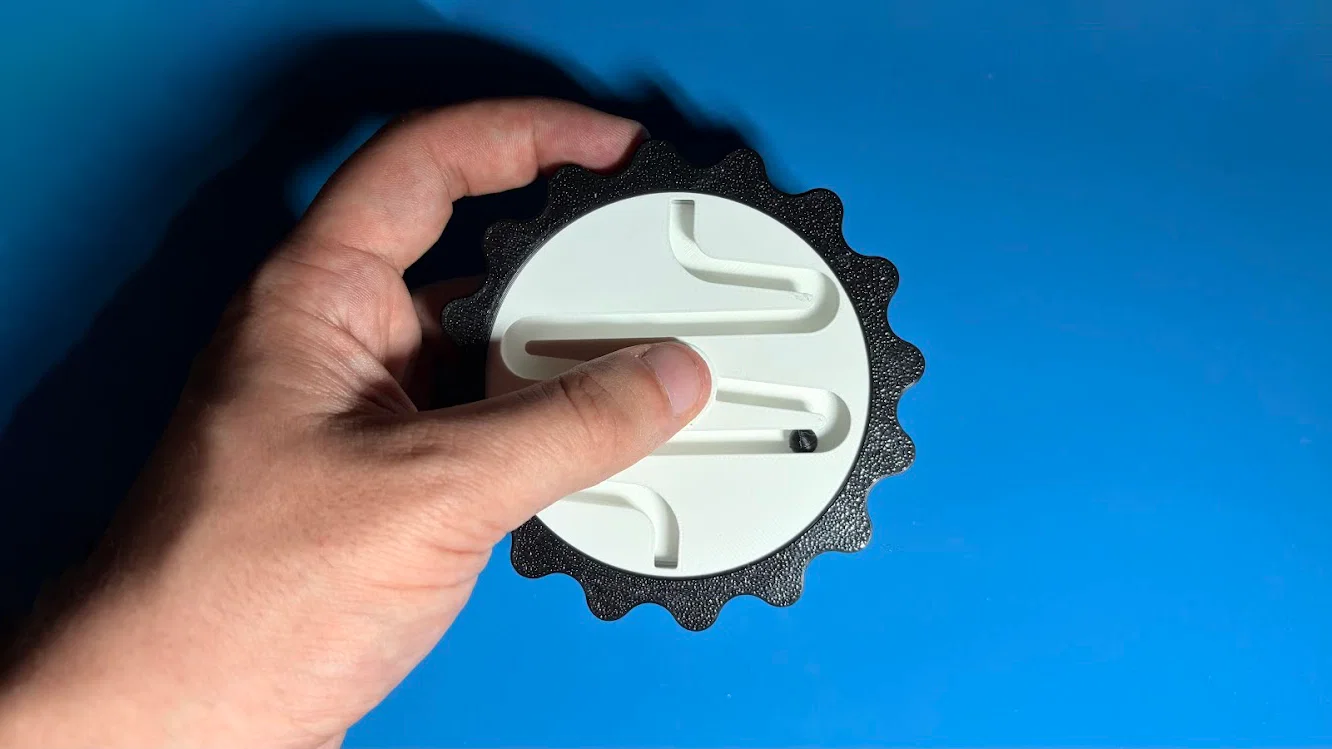

Pocket Orbit Marble Run là một món đồ chơi fidget cầm tay nhỏ gọn, được thiết kế theo cơ chế vòng lặp trọng lực đơn giản.

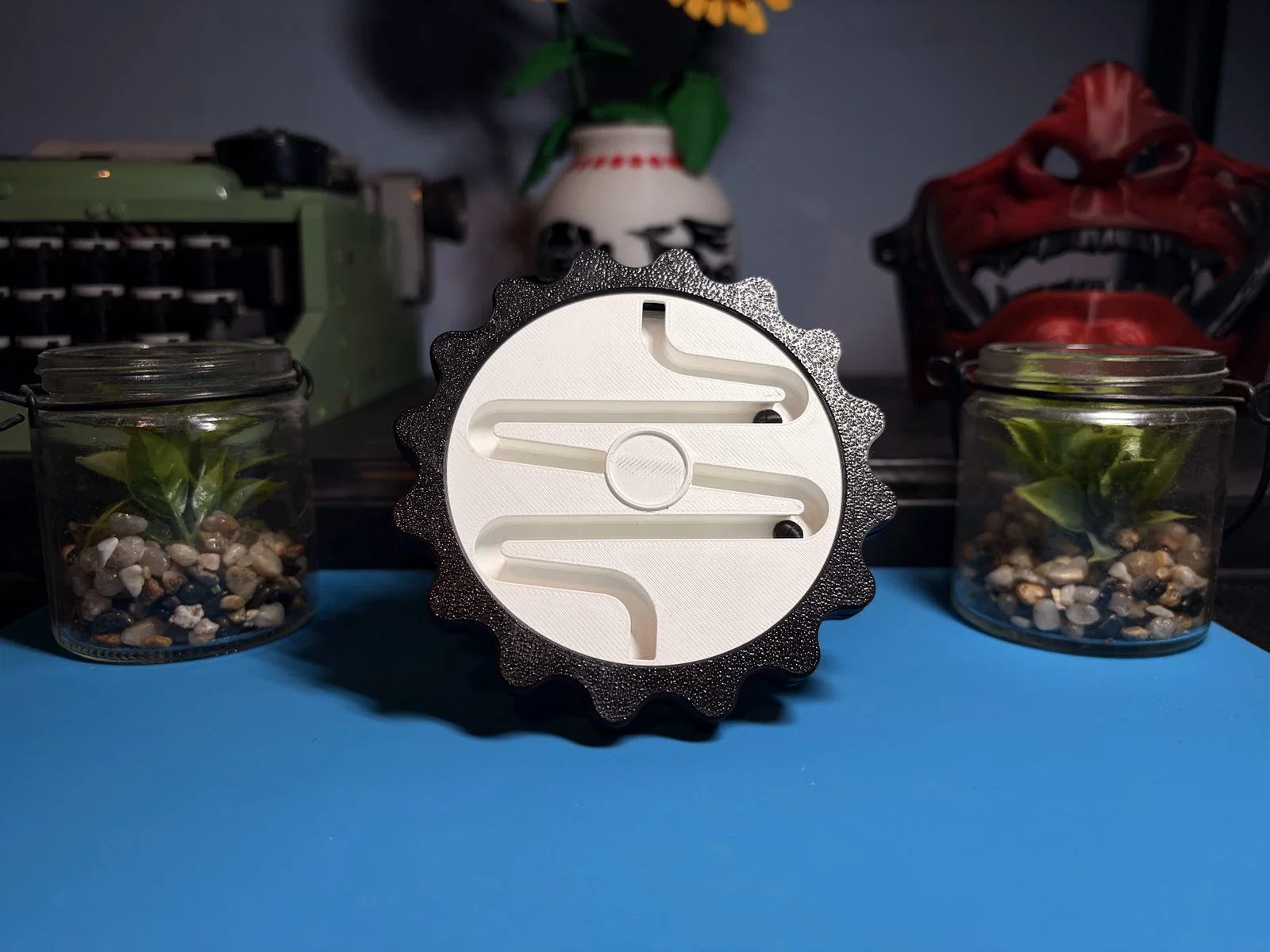

Phần lõi ở giữa chứa một đường ray zic-zac cho viên bi, trong khi vòng ngoài sẽ xoay quanh để đưa viên bi từ dưới đáy lên đỉnh. Chỉ cần thả viên bi vào, xoay vòng ngoài là bạn có thể tận hưởng vòng lặp không hồi kết.

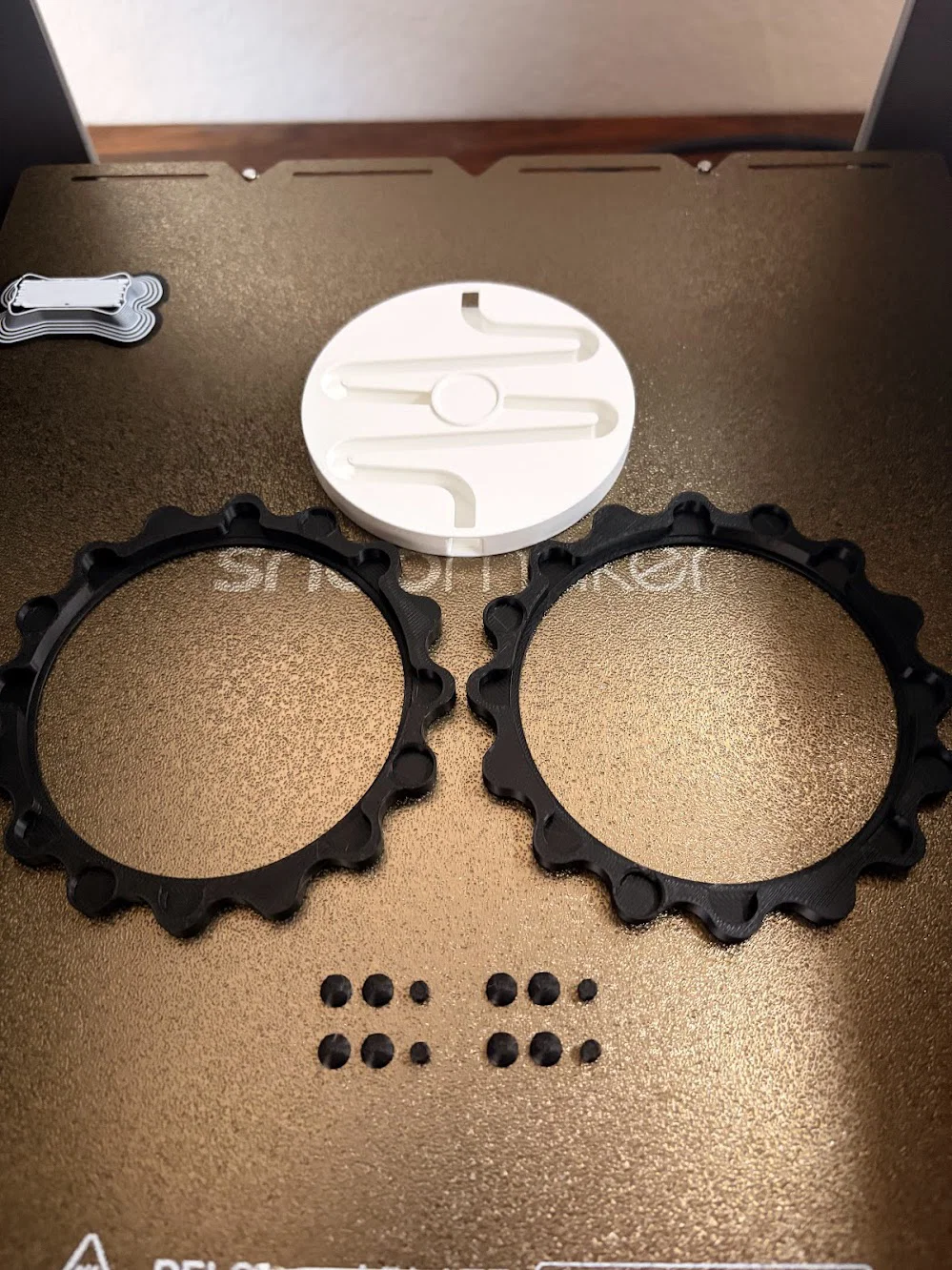

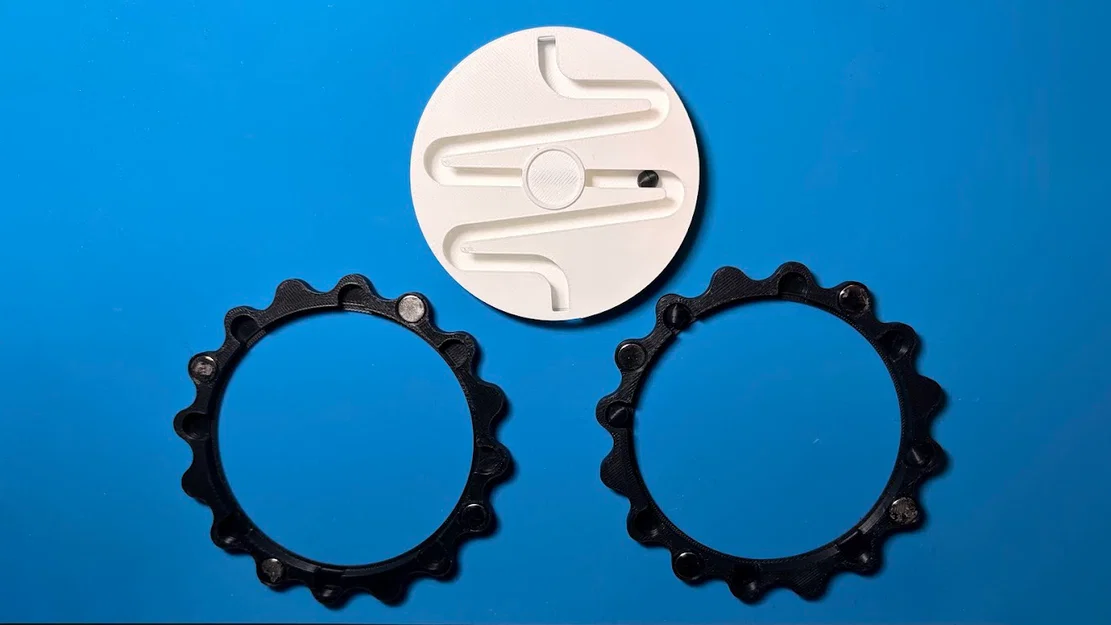

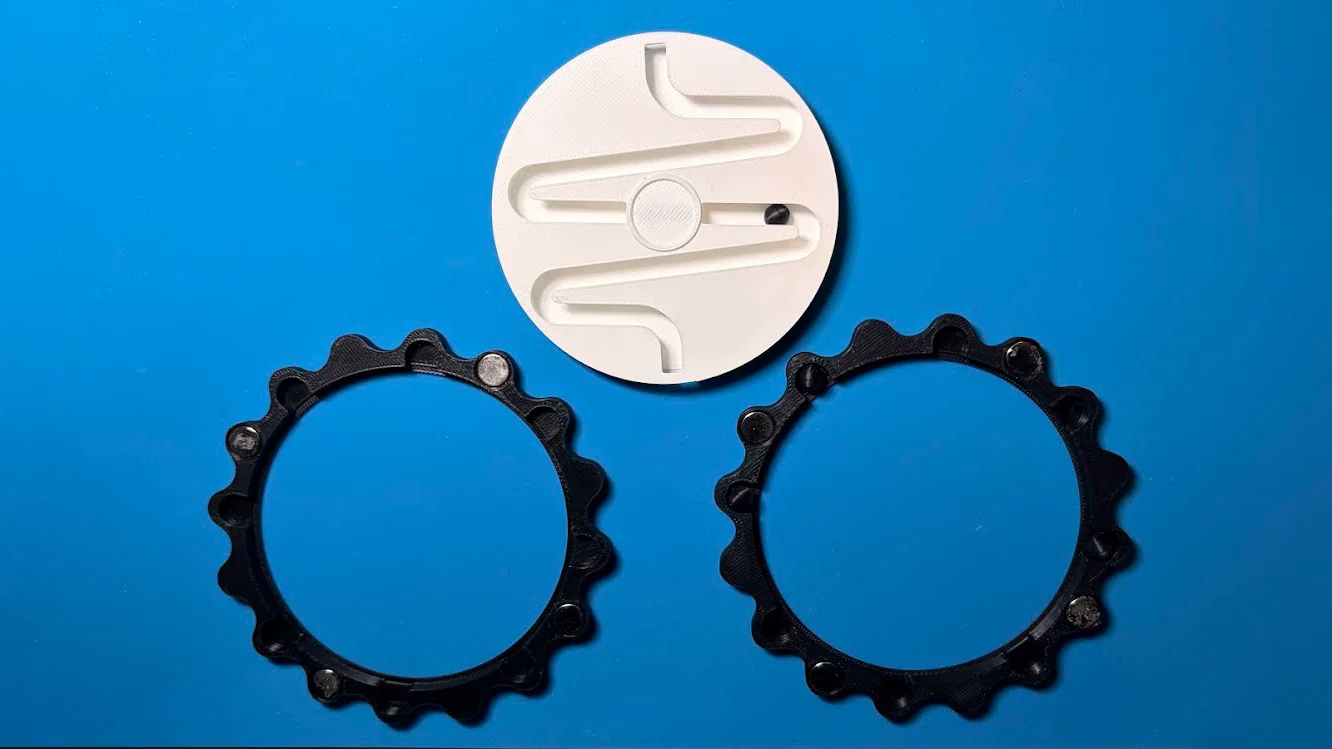

Phần vòng ngoài được chia làm hai mảnh, giúp việc mở ra và bỏ bi vào cực kỳ dễ dàng. Hai nửa này gắn với nhau bằng nam châm tròn 8 × 2 mm cho bản 100mm và nam châm 10 × 2 mm cho bản 200mm siêu to khổng lồ, nên bạn có thể lắp ráp mà không cần dùng keo. Nếu thích, bạn cũng có thể in các chốt định vị nhỏ rồi dán keo lại.

Bạn có thể thay viên bi 6mm bằng bi sắt BB 6mm.

Các đặc điểm nổi bật

• Đồ chơi fidget cầm tay dạng đường ray bi lăn
• Vòng ngoài xoay được giúp đưa viên bi quay ngược lên đỉnh
• Thiết kế cho bi 6mm hoặc 12mm (có kèm file để in bi)
• Hình dáng tròn nhỏ gọn
• Cơ chế hoạt động cơ học đơn giản

Lưu ý khi in

• Không cần hỗ trợ (support) cho bất kỳ chi tiết nào
• In tất cả các bộ phận ở vị trí nằm phẳng
• Dùng nhựa PLA là đủ tốt

Lắp ráp / sử dụng

Dùng keo để gắn nam châm vào vòng ngoài.

Đặt bi vào đĩa trung tâm, sau đó đặt đĩa vào một nửa của vòng ngoài.

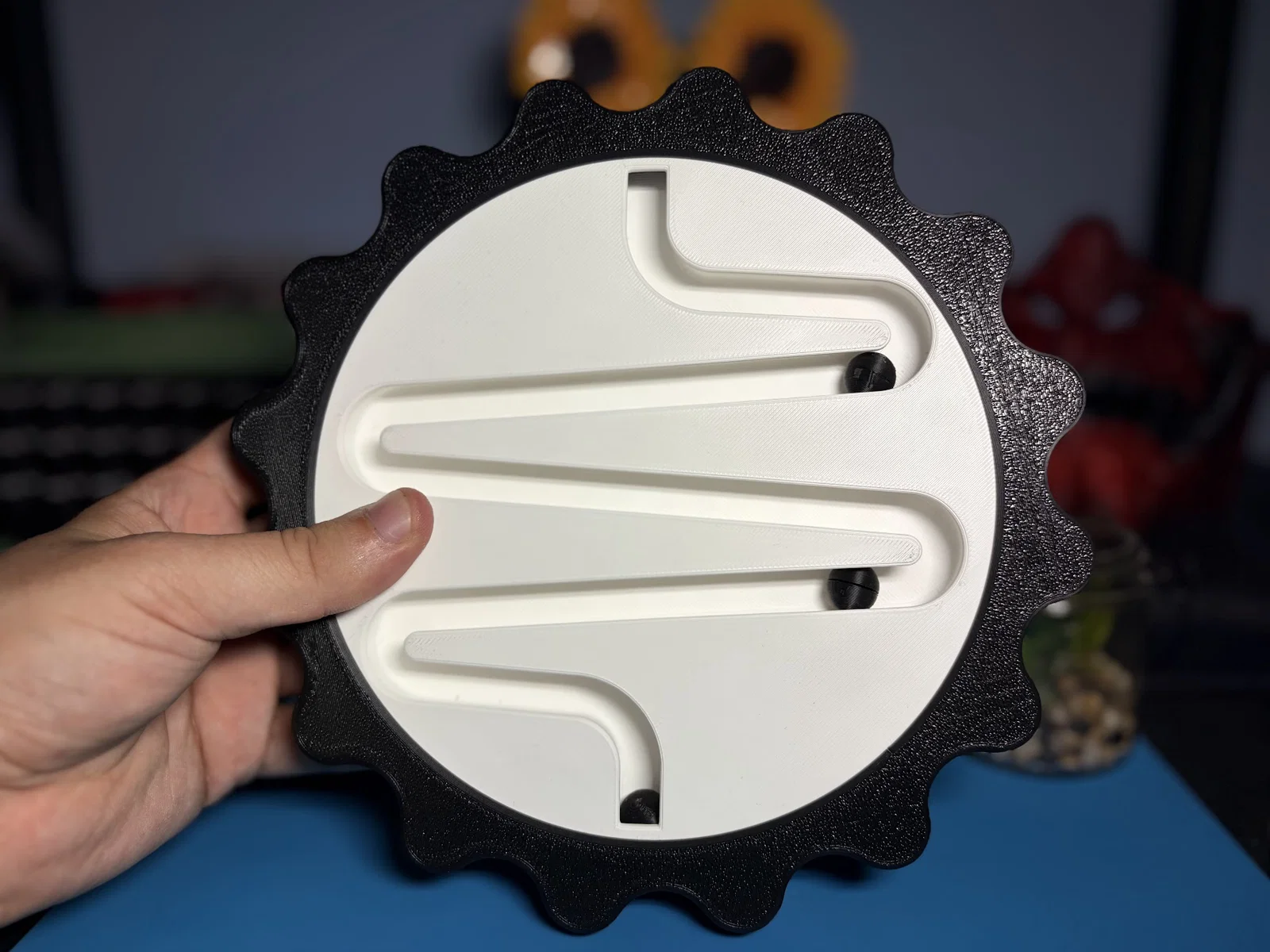

Đặt viên bi 12 mm vào đường ray, lắp vòng xoay bên ngoài vào phần lõi, rồi xoay vòng để đưa viên bi từ dưới lên trên. Viên bi sẽ lăn qua đường ray ở giữa và lặp lại chu trình.

Đây là dự án OnShape cho bạn nào muốn chỉnh sửa hoặc remix lại mô hình.

Lưu ý nhỏ: file dự án hiện tại hơi lộn xộn một chút, nhưng vẫn dùng tốt nếu bạn muốn tùy biến thiết kế. Mình sẽ cố gắng dọn dẹp lại file khi nào có thời gian rảnh nhé.
