Miếng đệm 5mm cho quạt tản nhiệt Arctic BioniX P140

Dựa trên nghiên cứu từ Noctua, việc tạo khoảng cách hợp lý giữa quạt máy tính và lưới tản nhiệt giúp cải thiện đáng kể cả lưu lượng gió lẫn độ ồn. Về cơ bản, nó loại bỏ tiếng rít chói tai do luồng khí hỗn loạn va đập vào lưới/vỏ bảo vệ.

Khoảng cách lý tưởng nhất là khoảng 5mm. Nếu xa hơn 5mm thì hiệu quả tăng thêm không đáng kể, còn nếu gần hơn thì tiếng rít vẫn sẽ xuất hiện. Lưu lượng khí cũng được cải thiện nhẹ nhờ luồng khí có thời gian ổn định trước khi chạm vào lưới.

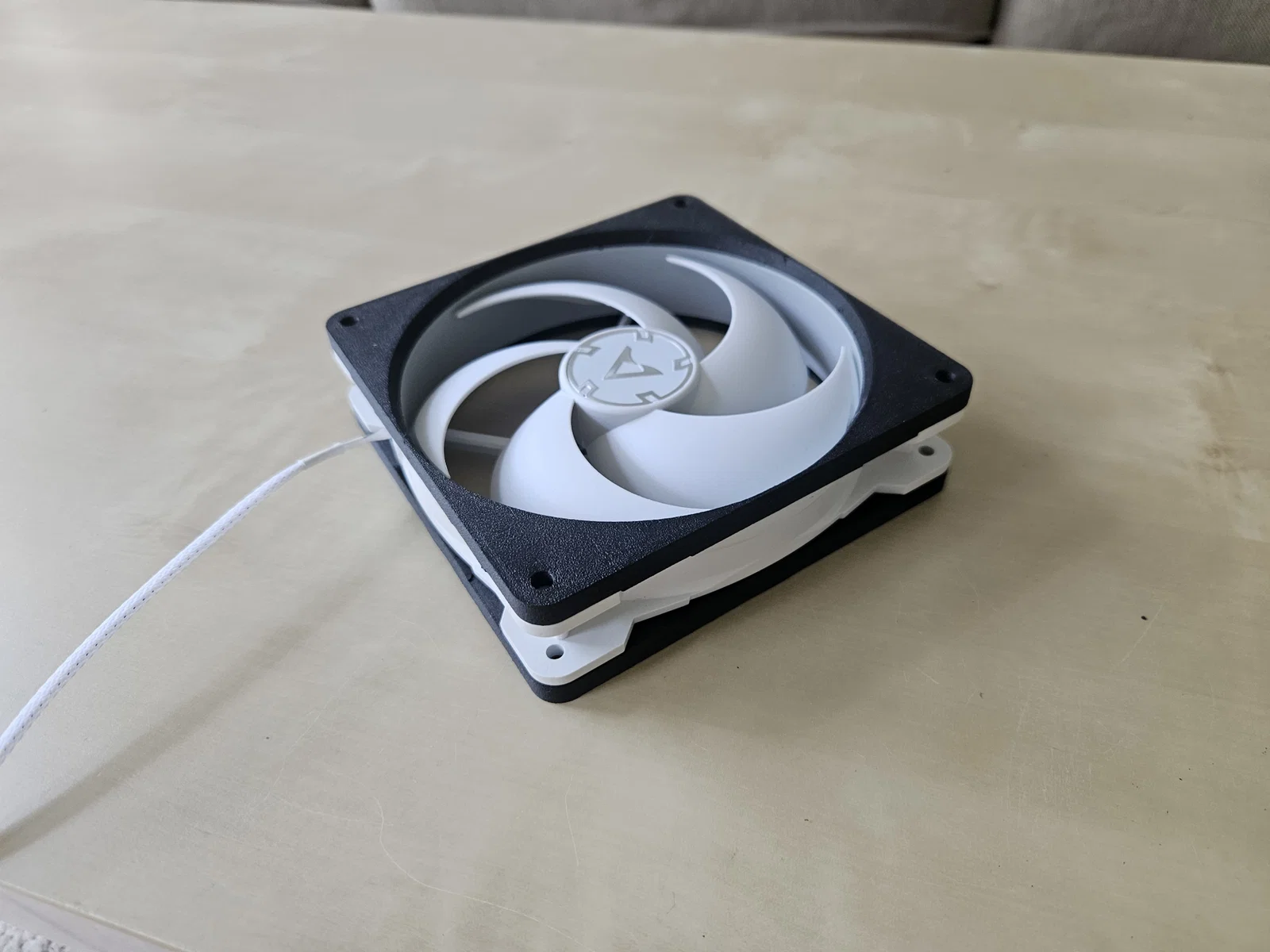

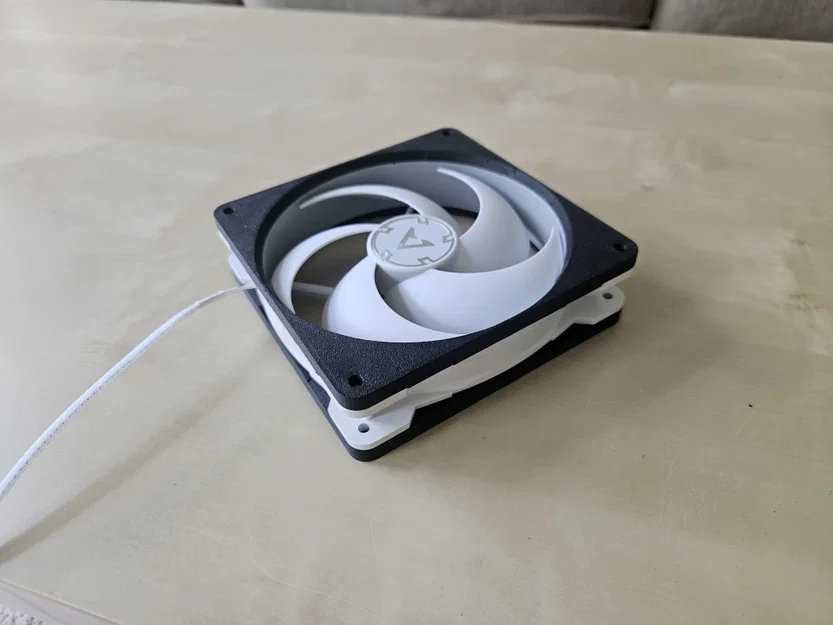

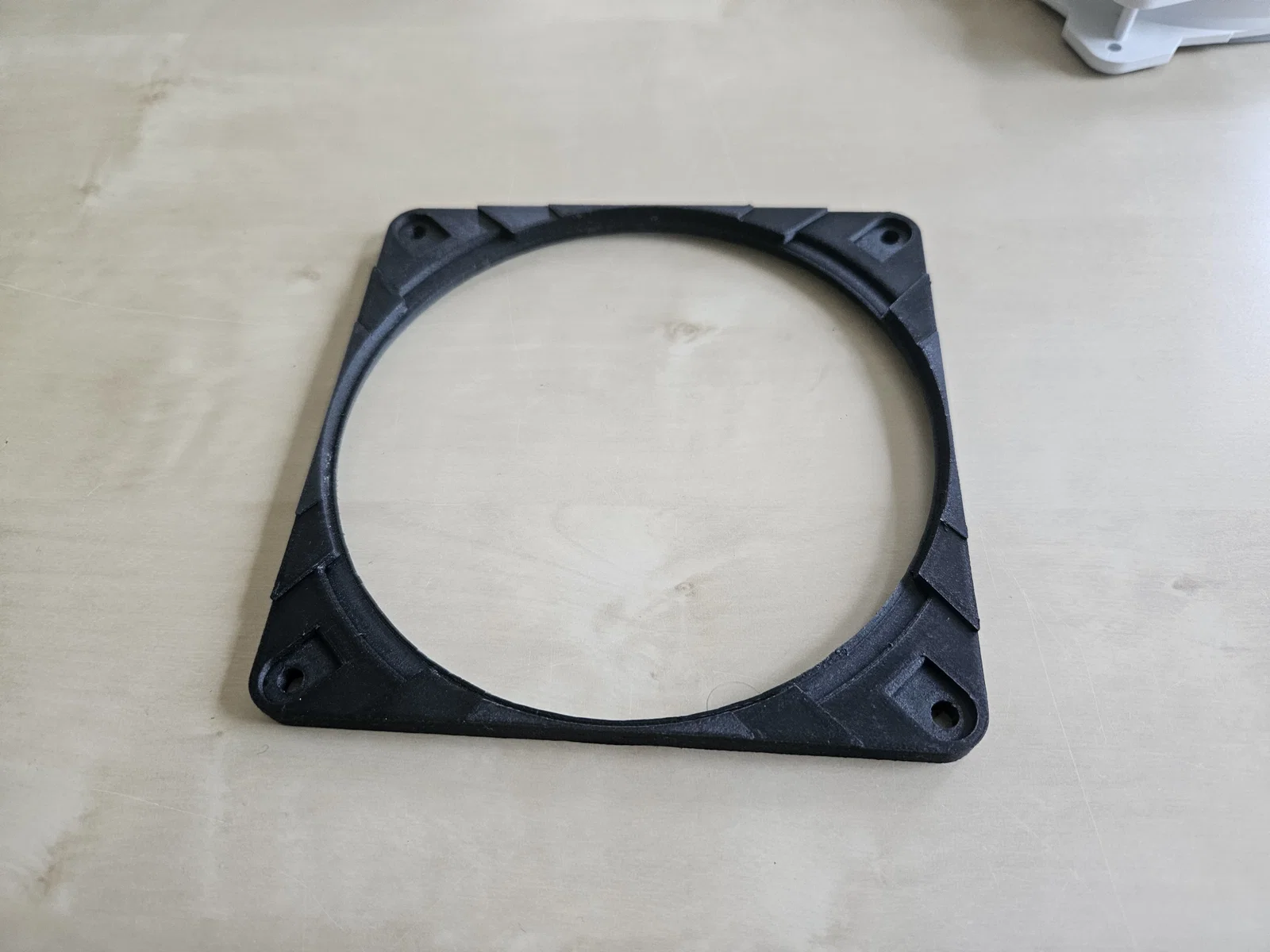

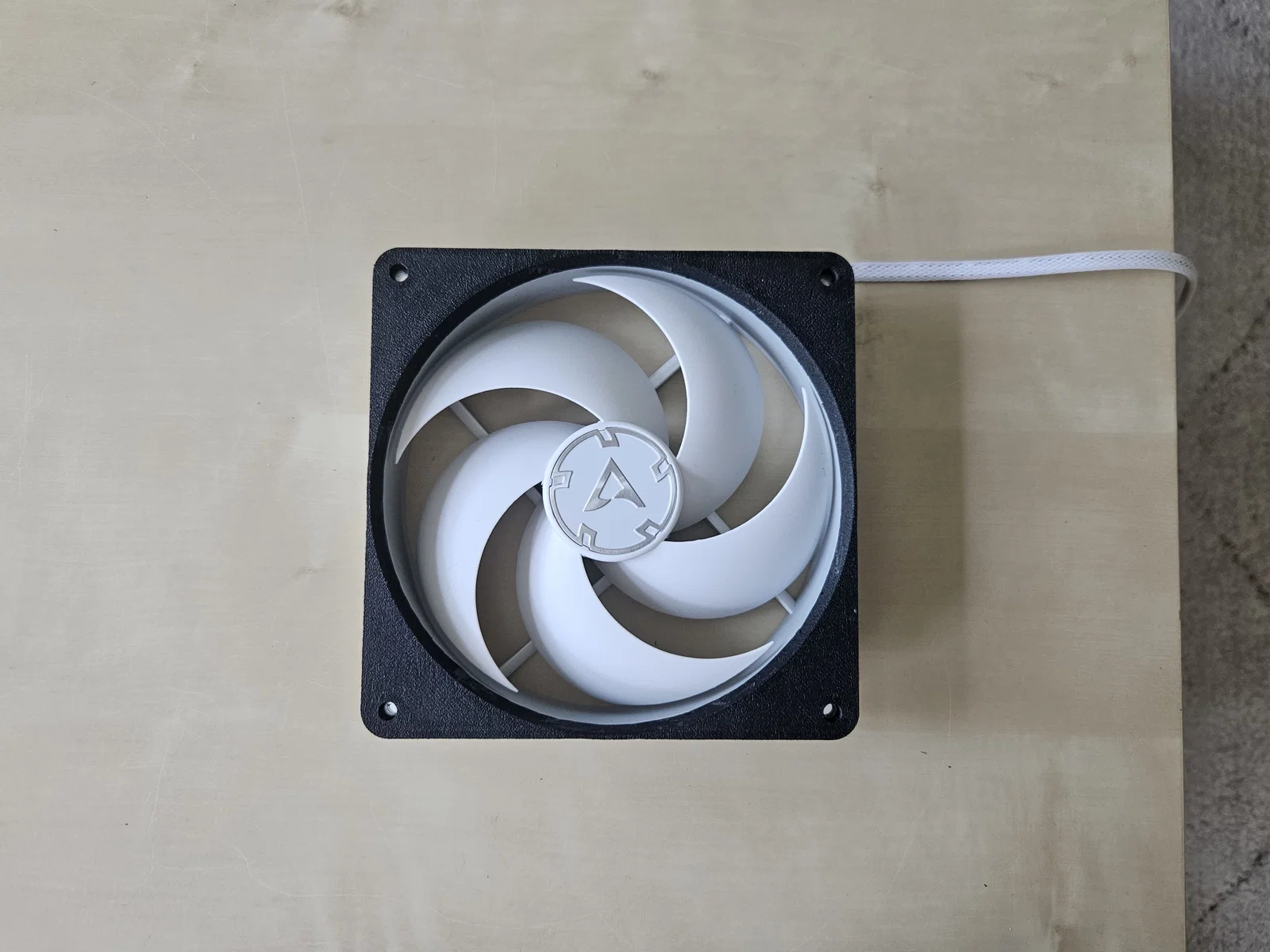

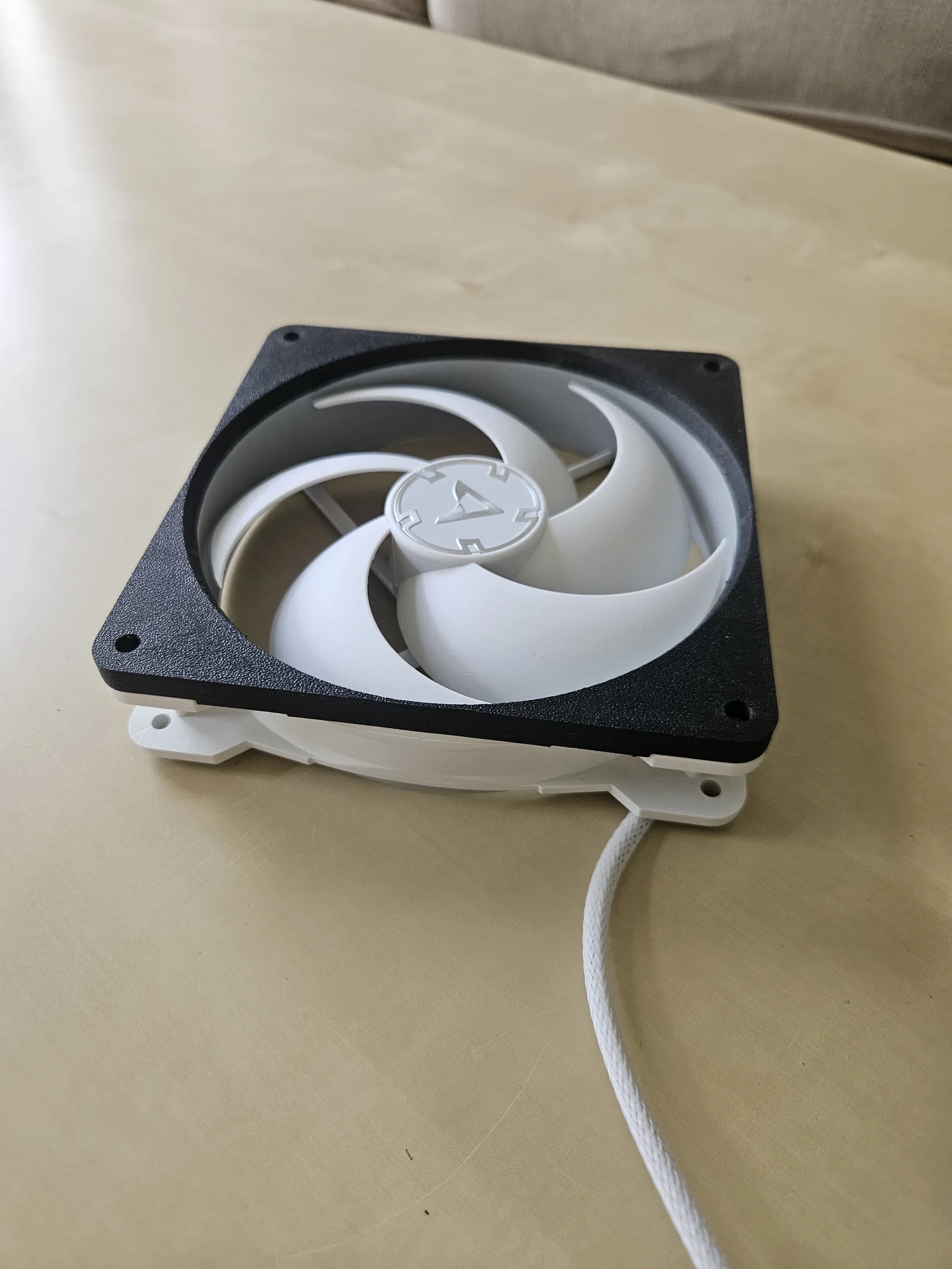

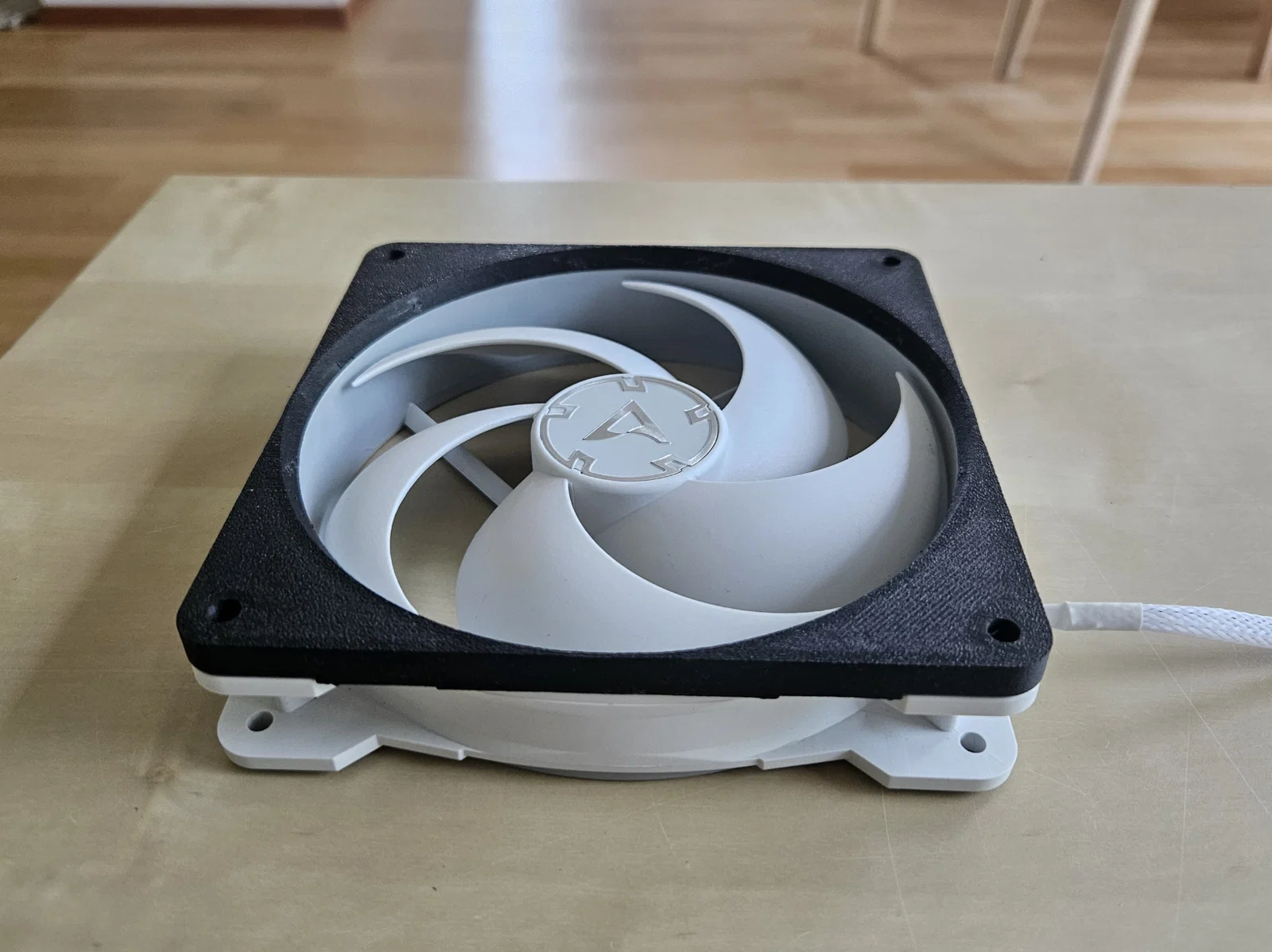

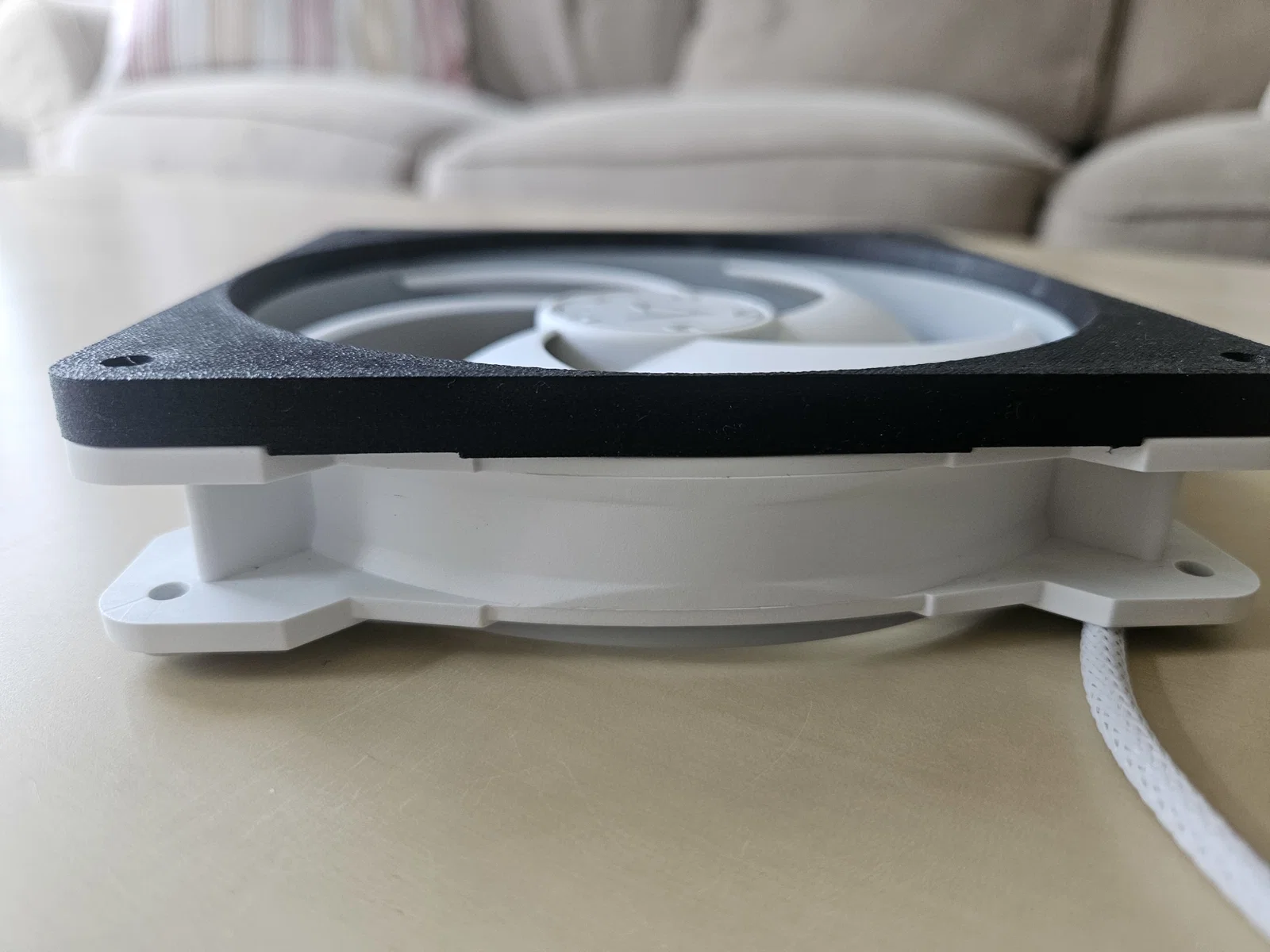

Quạt Arctic BioniX 140mm vận hành rất êm và hiệu năng tốt so với giá thành, nhưng khi lắp sát vào lưới case thì vẫn tạo ra tiếng rít khó chịu. Vì vậy, mình đã thiết kế miếng đệm (spacer plate) này dành riêng cho quạt BioniX P140.

Các đặc điểm chính:

• Tạo thêm 5mm khoảng cách giữa quạt và lưới.

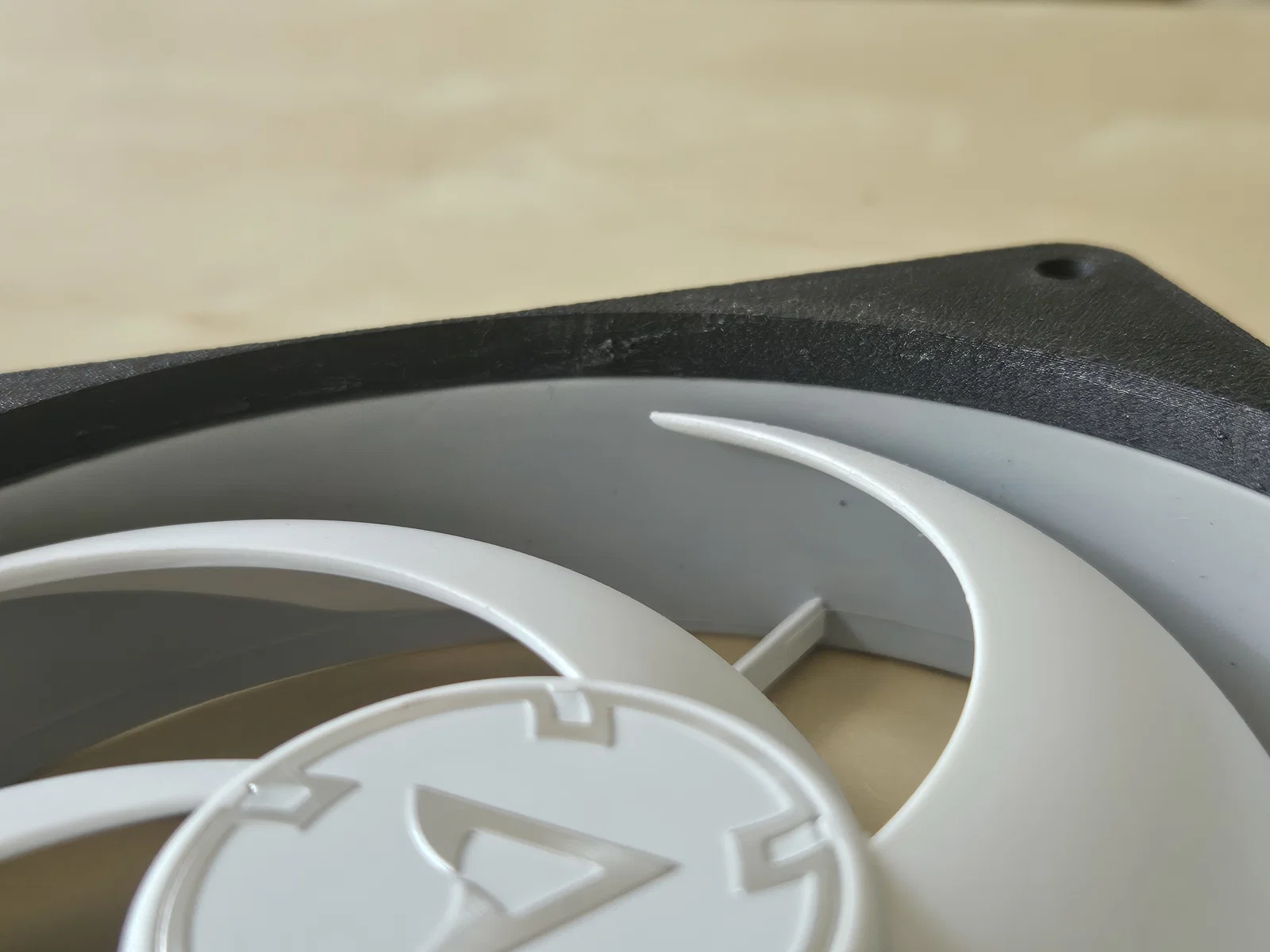

• Tiếp xúc liền mạch với quạt, không có khe hở thừa. Độ khít rất cao cùng thiết kế tối ưu khí động học.

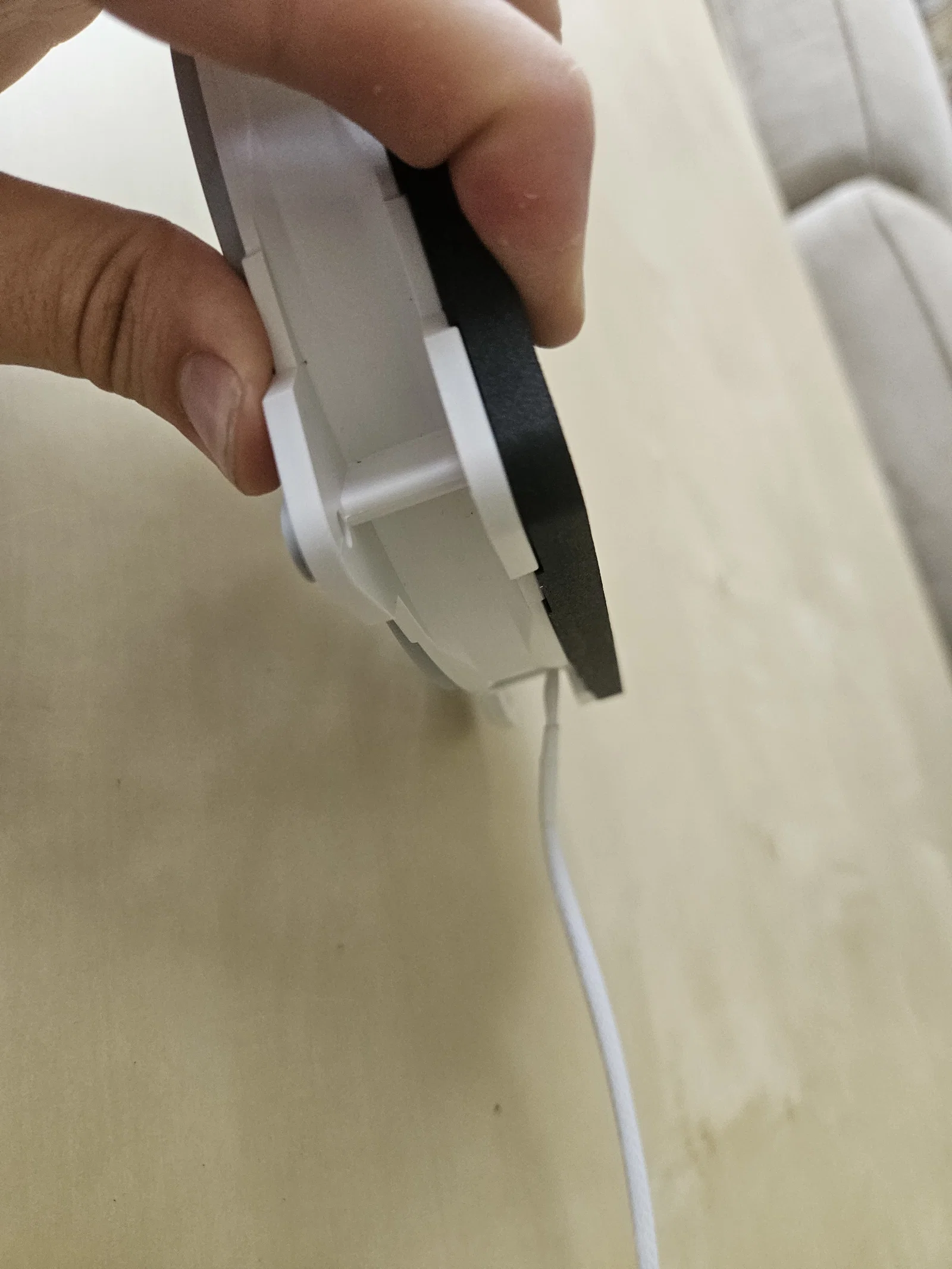

• Chủ yếu tiếp xúc vào các phần cao su, giúp tận dụng tối đa miếng đệm giảm chấn có sẵn của quạt.
• Chừa 0.25mm cho các miếng đệm giảm chấn, cho phép siết ốc đủ chặt mà vẫn giữ được khả năng chống rung.

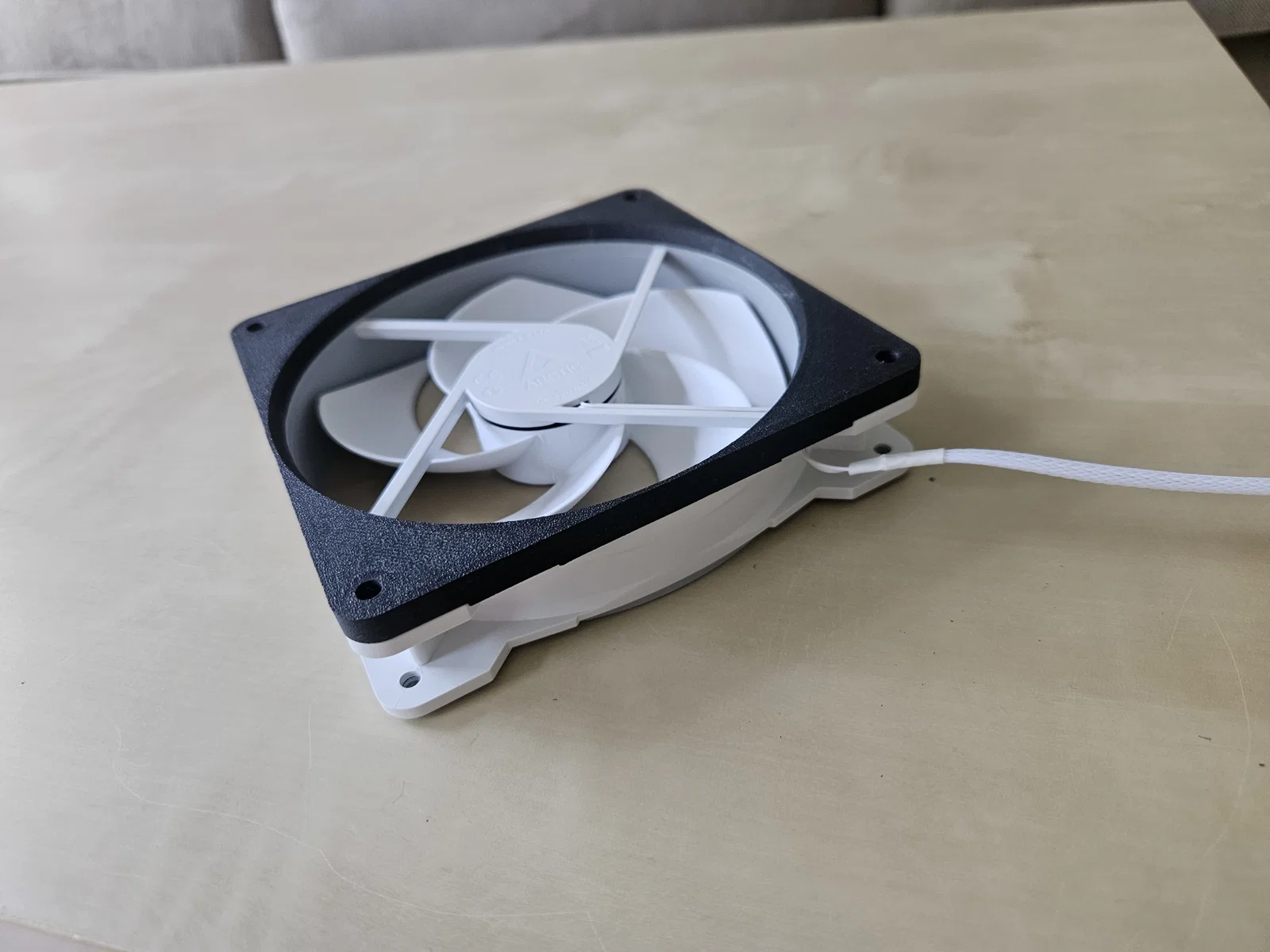

• Có thể lắp được ở cả hai mặt của quạt.

Mình khuyên bạn nên in bằng đầu phun 0.4mm và dùng loại nhựa khác thay vì PLA, vì PLA có nhiệt độ biến dạng khá thấp. Mình đã dùng PET-CF của Bambu Lab, nhưng bất kỳ loại PET, PETG, ABS, ASA hay loại nhựa tương đương nào cũng ổn. Hãy đảm bảo nhựa có khả năng chịu nhiệt của luồng khí xả nếu bạn lắp ở quạt thổi ra. Mình dùng preset 0.12 High Quality trên máy Bambu Lab X1C, 4 lớp tường, 17% infill kiểu gyroid. Khuyên dùng thêm chế độ ironing cho bề mặt trên cùng. Không nên dùng brim/raft vì khó gỡ mà bản thân miếng đệm cũng bám dính rất tốt rồi.

Ảnh hưởng đến độ ồn:

Sau khi lắp món này cho tất cả các quạt, máy tính êm hơn hẳn. Chỉ còn nghe thấy tiếng mô tơ quạt, và ở tốc độ dưới 1200rpm, bạn hầu như không nghe thấy tiếng cánh quạt cắt không khí nữa vì luồng khí nhiễu không còn chạm vào lưới tản nhiệt. Có thể nói máy mình đã êm hơn rất nhiều, giảm được khoảng 15 decibel ngay cả khi chạy trên 1000rpm. Mình đang dùng 5 chiếc BioniX 140mm trong case.

Việc thiết kế món này tốn cả ngày vì mình mới tập tành CAD, nhưng đổi lại máy tính mình giờ hoàn toàn im lặng ngay cả khi chạy full tải. Rất đáng công sức bỏ ra!
