Đế gắn module Relay 2 kênh cho dự án điện tử Arduino

Đế gắn module Relay 2 kênh cho dự án Arduino

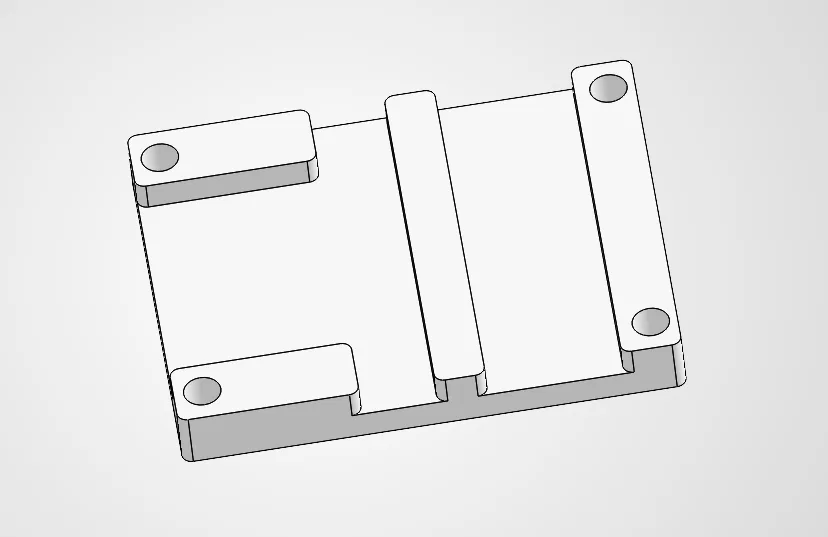

Đối với những ai đang mày mò với các dự án điện tử, đặc biệt là hệ thống nhà thông minh sử dụng Arduino hoặc các board mạch điều khiển, việc sắp xếp linh kiện sao cho gọn gàng và chắc chắn luôn là một thử thách. Mẫu đế gắn (mounting plate) này được thiết kế chuyên biệt cho các module Relay 2 kênh thông dụng trên thị trường. Thay vì phải để các board mạch nằm rời rạc trên bàn làm việc hay trong tủ điện dễ gây chập mạch, bạn có thể sử dụng tấm đế này để cố định chúng một cách chuyên nghiệp và an toàn hơn hẳn.

Thiết kế của tấm đế này cực kỳ tối giản nhưng lại rất hiệu quả, giúp nâng cao độ bền cho các linh kiện điện tử của bạn. Với cấu trúc phẳng kèm các vị trí bắt vít được tính toán kỹ lưỡng, nó giúp bạn dễ dàng lắp đặt module vào các bảng điều khiển hoặc vỏ hộp đựng thiết bị. Đây là giải pháp lý tưởng cho các dự án DIY automation, giúp quản lý dây nhợ ngăn nắp và hạn chế tối đa nguy cơ hư hỏng do va đập hoặc tiếp xúc không mong muốn trong quá trình vận hành lâu dài.

Dưới đây là một số đặc điểm nổi bật và lưu ý quan trọng khi bạn quyết định in và sử dụng mẫu này:

• Tương thích hoàn hảo với các module Relay 2 kênh phổ biến đang dùng với Arduino hoặc ESP32.
• Cấu trúc đế được thiết kế để sử dụng với 4 miếng chèn ren (M3 heated inserts), giúp việc bắt vít module cực kỳ chắc chắn, không lo bị lỏng hay tuôn ren sau nhiều lần tháo lắp.
• Khi in 3D, bạn nên sử dụng nhựa PLA hoặc PETG để có độ cứng cáp cần thiết; đối với môi trường tủ điện có nhiệt độ cao hơn, PETG sẽ là lựa chọn an toàn và ổn định hơn.
• Thiết lập lớp in (layer height) nên ở mức 0.2mm để đảm bảo độ chính xác cho các lỗ bắt vít, tránh tình trạng lỗ quá nhỏ hoặc quá lớn so với ốc M3.
• Nên in với mật độ lấp đầy (infill) khoảng 30-40% để tấm đế có độ cứng tốt nhất mà không gây lãng phí nhựa.
• Đảm bảo bề mặt bàn in sạch để các chi tiết nhỏ ở phần gờ không bị bong tróc trong khi in, giúp module Relay nằm khít vào khung một cách chuẩn xác nhất.

Với việc sử dụng file STL này, bạn có thể tự tay tạo ra những khung gắn bền bỉ, giúp dự án điện tử của mình trở nên chuyên nghiệp như những sản phẩm công nghiệp thực thụ. Hy vọng thiết kế này sẽ hỗ trợ tốt cho các ý tưởng sáng tạo của bạn.
