Vỏ hộp chắc chắn cho Arduino Nano (Sử dụng ốc vít và threaded inserts)

🌟 Bảo vệ Arduino Nano của bạn với vỏ hộp chắc chắn, chuyên nghiệp và an toàn!

Cho dù bạn đang thực hiện dự án robot, hệ thống nhà thông minh hay bất kỳ dự án điện tử DIY nào, chiếc vỏ hộp này được thiết kế để giữ cho Arduino Nano của bạn luôn an toàn. Không giống như các loại vỏ snap-fit thông thường, thiết kế này sử dụng heat-set threaded inserts và ốc vít để tạo nên độ bền cao, hoàn thiện chuyên nghiệp và có thể đóng mở nhiều lần mà không lo làm hỏng nhựa.

✨ Đặc điểm nổi bật:

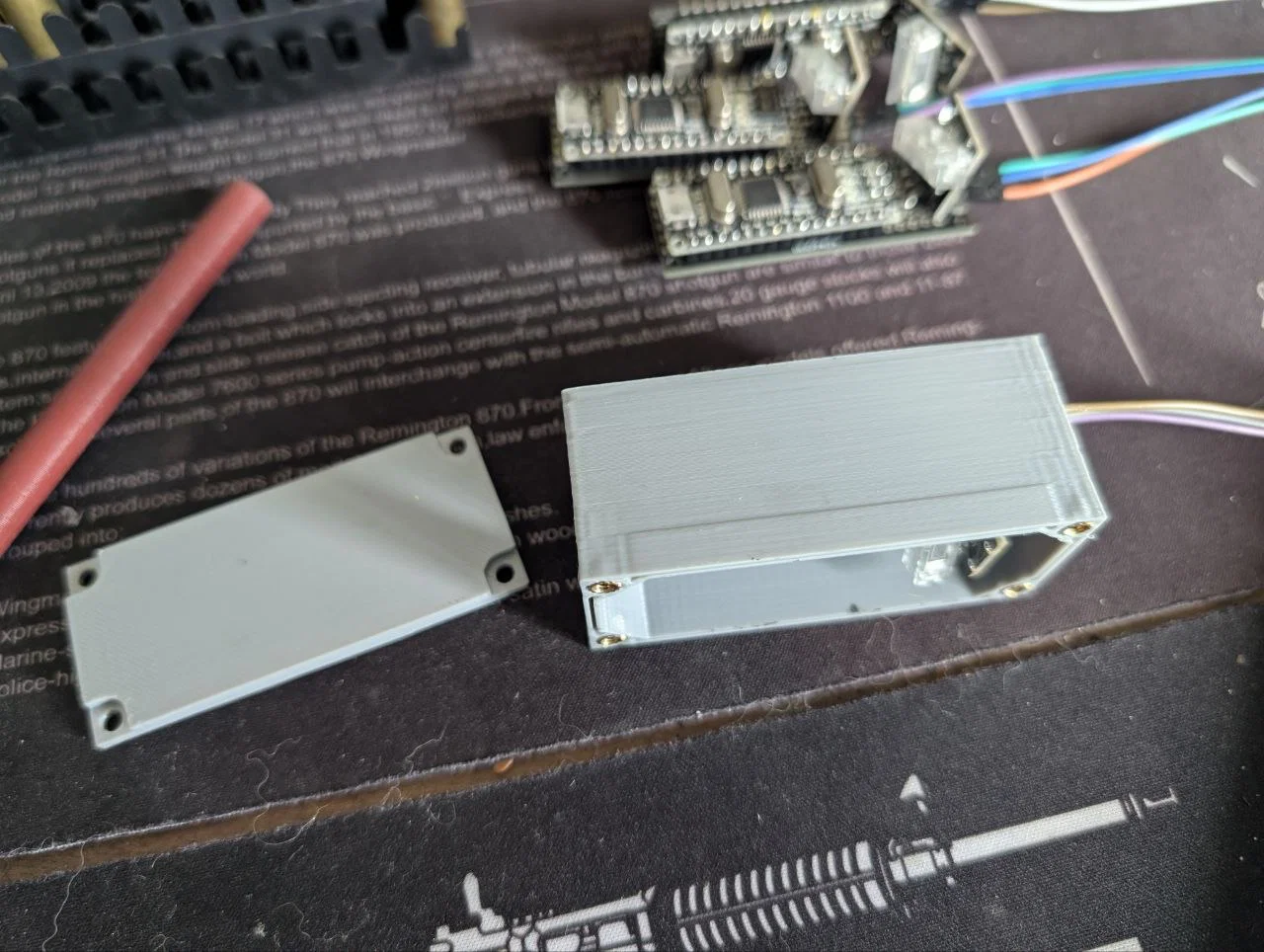

• Lắp ráp chuyên nghiệp: Được thiết kế để dùng với heat-set threaded inserts và ốc vít máy nhằm đạt độ bền tối đa.

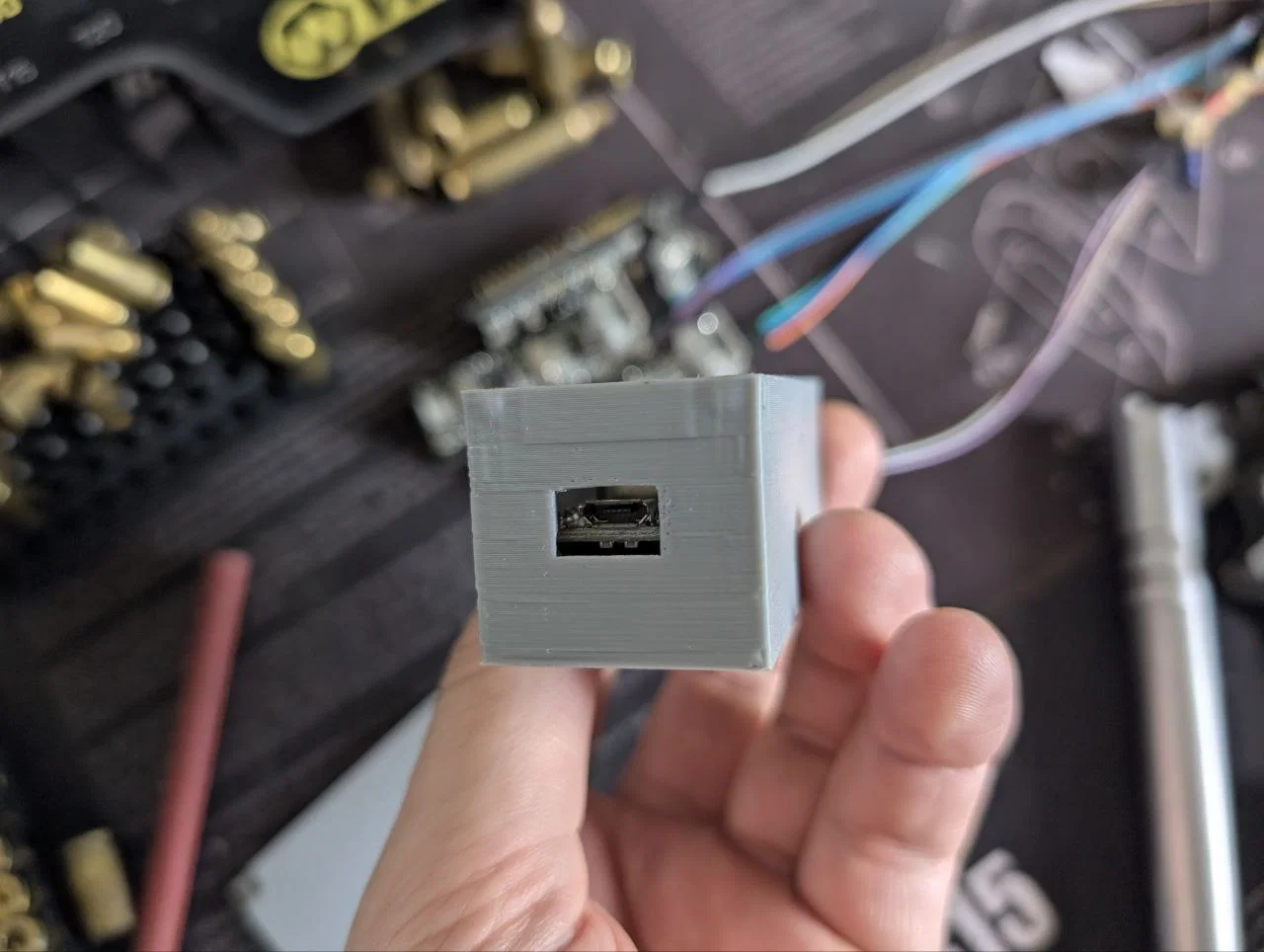

• Dễ dàng sử dụng: Các lỗ khoét được căn chỉnh hoàn hảo cho cổng USB và nút Reset.
• Tiếp cận chân cắm: Khoảng cách tối ưu để bạn dễ dàng cắm dây Dupont và cảm biến.
• Thông gió: Các khe tản nhiệt tích hợp giúp vi điều khiển của bạn luôn mát mẻ khi hoạt động.
• Thẩm mỹ tinh tế: Kiểu dáng công nghiệp gọn gàng, phù hợp hoàn hảo với các dự án kỹ thuật và maker của bạn.

🔩 Phần cứng cần thiết:

• 4x [M2] Heat-set threaded inserts (ví dụ: [M2x3x4])
• 4x [M2] Ốc vít đầu trụ (Socket head screws) (Chiều dài: [10mm])

🖨 Cài đặt in:

• Chất liệu: PLA, PETG hoặc ABS (Khuyên dùng PETG/ABS để chịu nhiệt tốt hơn khi nung inserts).
• Độ dày lớp in (Layer Height): 0.20 mm.
• Độ đặc (Infill): 20% đến 30% (giúp thành vỏ xung quanh inserts cứng cáp hơn).
• Tường/Perimeters: Tối thiểu 3 hoặc 4 lớp (Rất quan trọng: tạo đủ độ dày nhựa để giữ chặt threaded inserts).
• Supports: Không cần support! Chỉ việc in thôi.

🛠 Hướng dẫn lắp ráp:

1. Đặt vỏ dưới lên mặt phẳng.
2. Sử dụng mỏ hàn ở nhiệt độ khoảng 200°C (với PLA) hoặc 250°C (với PETG), nhẹ nhàng ấn 4 threaded inserts vào các lỗ chờ cho đến khi phẳng với bề mặt nhựa. Để nguội.

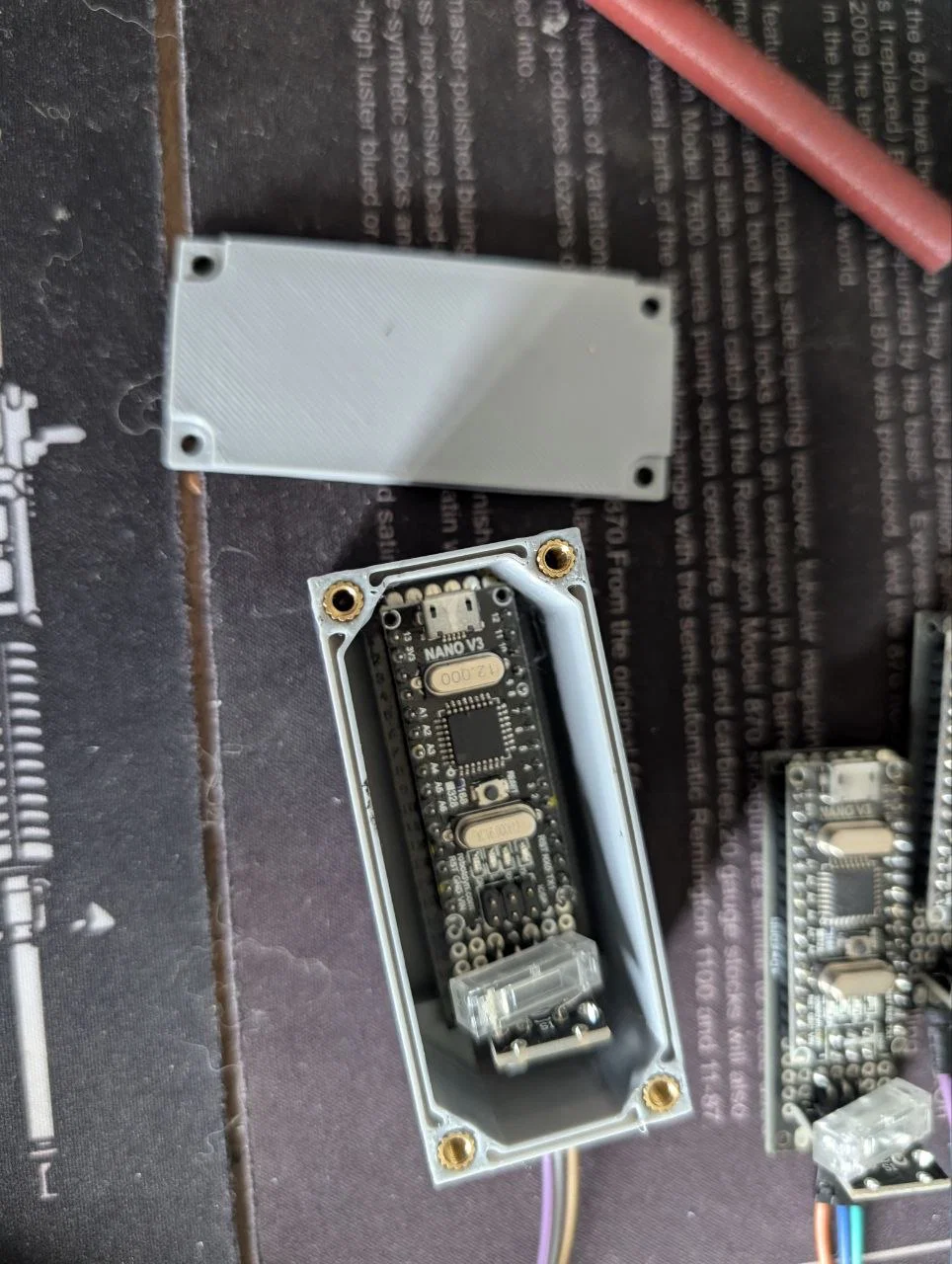

3. Đặt Arduino Nano vào trong.
4. Đậy nắp trên và cố định bằng 4 ốc vít. Đừng siết quá chặt.

💡 Nếu bạn in mẫu này, hãy chia sẻ hình ảnh thành phẩm của bạn nhé! Mình rất muốn xem phần cứng bạn đã dùng và các dự án điện tử mà bạn đang xây dựng. Đừng quên nhấn nút Like nhé! ❤

Về dự án

Là một phần của series Taka Tech Lab—kết nối giữa văn hóa DIY maker và thiết bị chuyên dụng.
