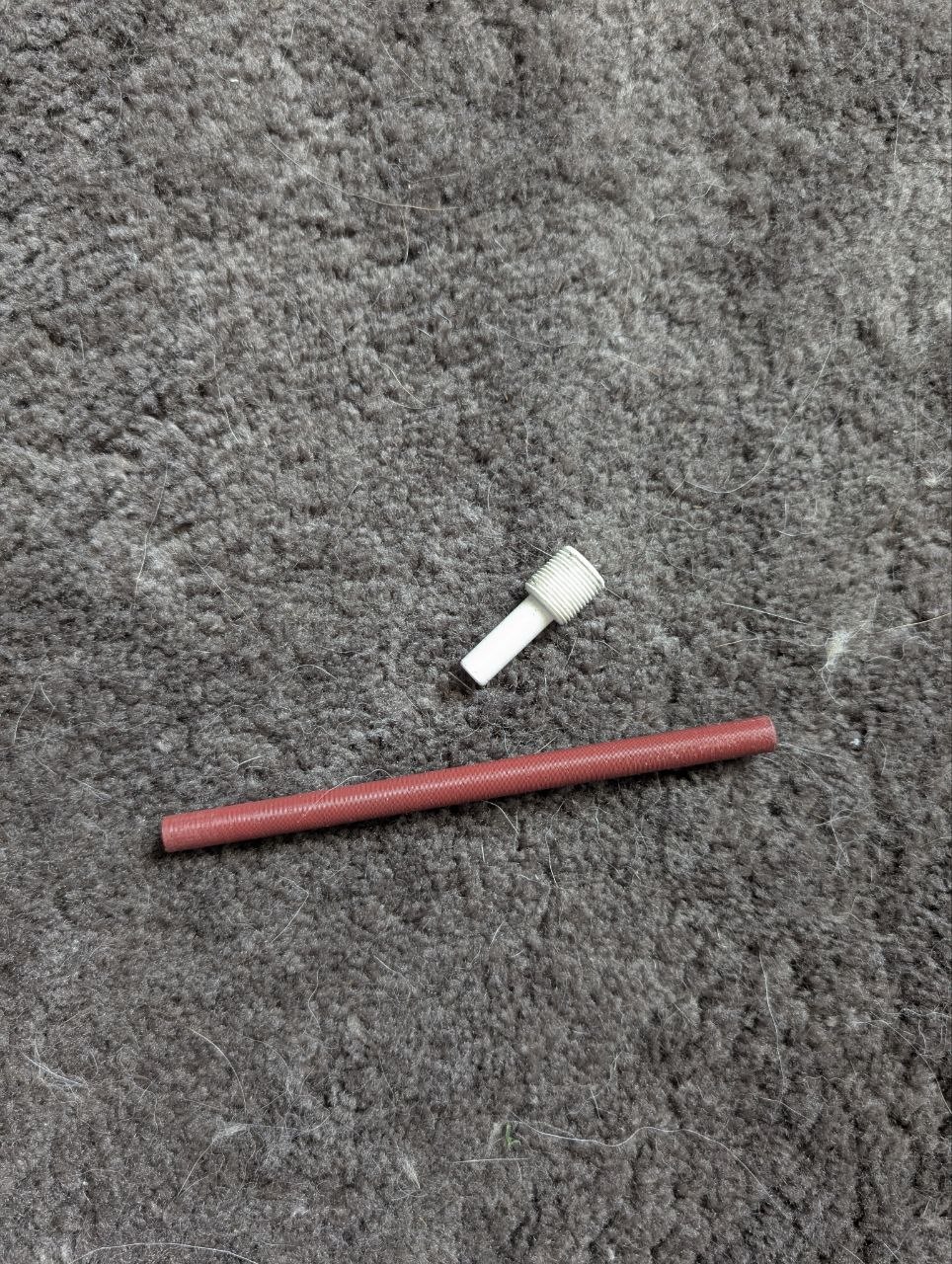

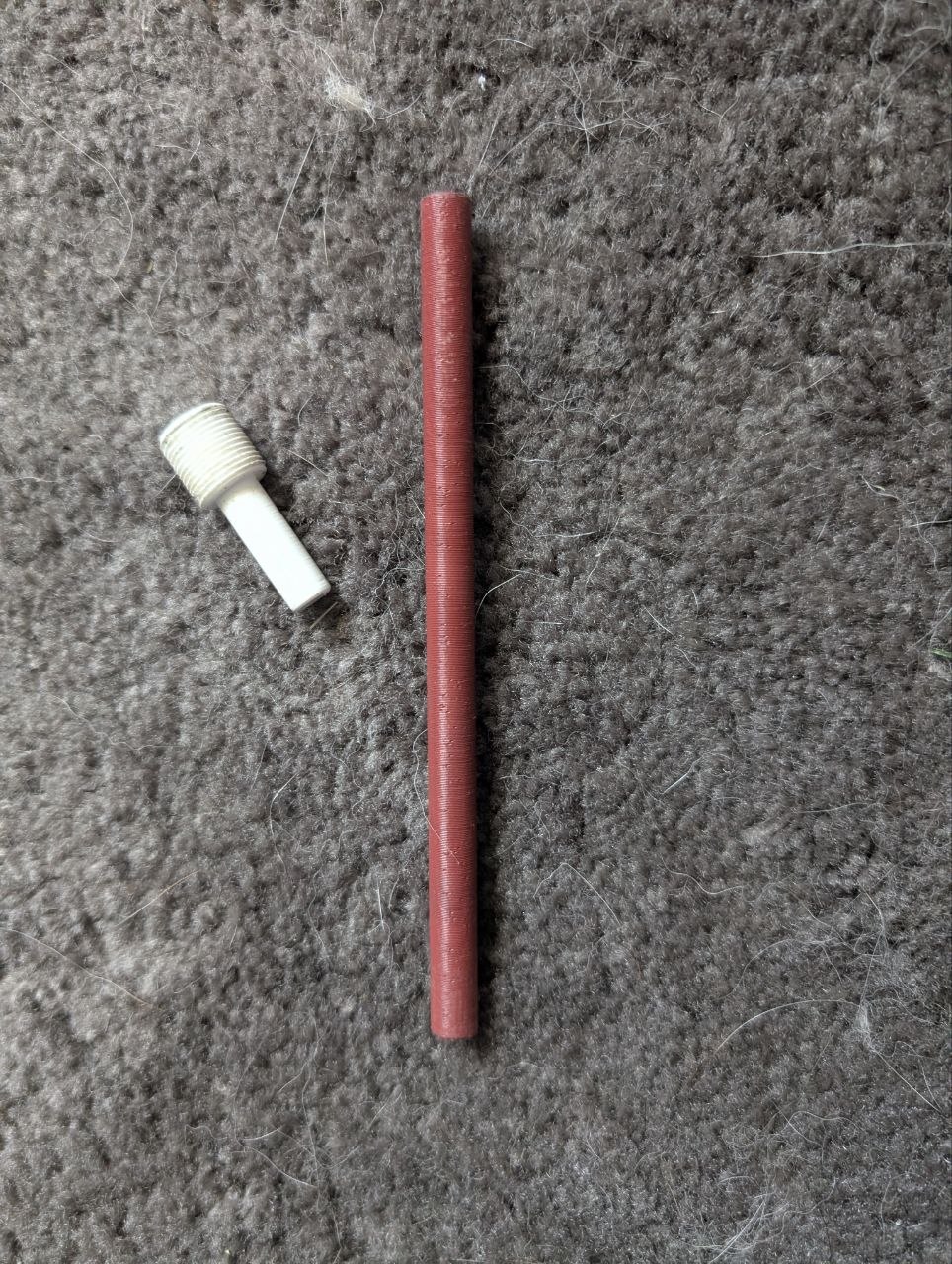

Thanh dẫn hướng canh chỉnh ren 5/8x24 (.357 / 9mm) - Dạng Parametric

🌟 Đảm bảo độ thẳng hàng tuyệt đối cho ống giảm thanh và ren nòng súng với thanh dẫn hướng chính xác này!

Khi thực hiện tiện ren nòng súng hoặc lắp đặt thiết bị giảm thanh (suppressor/silencer), độ đồng trục là yếu tố sống còn. Chỉ cần một sai lệch nhỏ bằng milimet cũng có thể khiến đạn va chạm vào vách ngăn (baffle strike), gây hư hỏng nghiêm trọng cho thiết bị giảm thanh của bạn.

Dụng cụ này được thiết kế để làm thanh dẫn hướng canh chỉnh và cắt ren chính xác cho loại ren 5/8x24 trên các dòng súng cỡ đạn .357 / 9mm. Nó giúp đảm bảo dụng cụ cắt ren hoặc bộ giảm thanh của bạn nằm hoàn toàn đồng trục với nòng súng.

Đường kính thanh dẫn mặc định là .357, nhưng bạn có thể tùy chỉnh hoàn toàn!

✨ Các tính năng nổi bật:

• Độ thẳng hàng hoàn hảo: Loại bỏ việc đo đạc thủ công và ngăn chặn tình trạng đạn va vào vách ngăn bằng cách đảm bảo độ đồng trục tuyệt đối.

• Dụng cụ đa năng: Rất hữu ích khi dùng làm cữ dẫn hướng lúc tiện ren hoặc làm thanh kiểm tra độ thẳng trước khi lắp thiết bị giảm thanh.

• Hoàn toàn Parametric & Tùy biến: Tệp đính kèm bao gồm file gốc FreeCAD (.FCStd). Nếu bạn cần kích thước nòng khác (ví dụ: .223, .308, .45), bạn có thể dễ dàng mở file và điều chỉnh thông số sao cho vừa khít với nòng súng của mình!

📦 Các tệp đi kèm:

1. .STL – Sẵn sàng để in cho nòng .357 với ren 5/8x24 hoặc các dự án ren khác.

2. .FCStd – Tệp dự án 3D gốc từ FreeCAD để bạn dễ dàng tùy chỉnh hoặc remix.

🖨 Hướng dẫn in để đạt độ chính xác cao nhất: Để dụng cụ dẫn hướng này đạt được độ chính xác thực thụ, hãy tuân thủ các thiết lập sau:

• Chất liệu: PLA+ hoặc PETG (Khuyên dùng PLA vì độ cứng cao, tránh bị cong vênh khi kiểm tra độ thẳng).

• Layer Height: 0.2 mm hoặc 0.16 mm (Layer càng thấp thì bề mặt càng mịn và độ đồng trục càng chuẩn).

• Infill: 50% đến 100% (kiểu Straight lines hoặc Gyroid) để đạt độ cứng tối đa.

• Wall/Perimeters: 4 đến 6 lớp (rất quan trọng để thanh dẫn đạt độ cứng cáp nhất).

• Hướng in: In theo chiều thẳng đứng với lớp Brim rộng (8-10mm) để đảm bảo chi tiết không bị rung lắc hoặc bong khỏi bàn in.

⚠ Khuyến cáo: Đây là dụng cụ in 3D hỗ trợ kiểm tra và hướng dẫn thao tác thủ công. Hãy luôn kiểm tra lại bản in bằng thước kẹp trước khi sử dụng cho các công việc đòi hỏi độ chính xác cao.

💡 Nếu bạn chỉnh sửa file này cho cỡ đạn khác, hãy đăng bản Remix nhé! Và nếu nó cứu được ống giảm thanh của bạn, đừng quên đăng ảnh sản phẩm hoàn thiện (Make) và nhấn nút Like ủng hộ nhé! ❤

Về dự án

Nằm trong chuỗi sản phẩm Taka Tech Lab—kết nối văn hóa DIY của cộng đồng maker với các trang thiết bị thể thao bắn súng chuyên nghiệp.
