Giá treo dưới bàn cho ổ cắm IKEA Koppla – Parametric (FreeCAD)

Bộ giá treo này dùng để kẹp vào ổ cắm IKEA Koppla, giúp bạn gắn gọn gàng dưới mặt bàn làm việc. Không cần keo dán, không dùng băng dính gai, không làm mất thẩm mỹ — chỉ là một giải pháp gắn chắc chắn và kín đáo.

Sản phẩm này được thiết kế để sử dụng cùng với khuôn mẫu router (router template) của tôi, giúp bạn cắt lỗ trên mặt bàn vừa khít với ổ cắm: 👉 Router Template – Flush Trim Jig for IKEA Koppla

Những gì bao gồm:

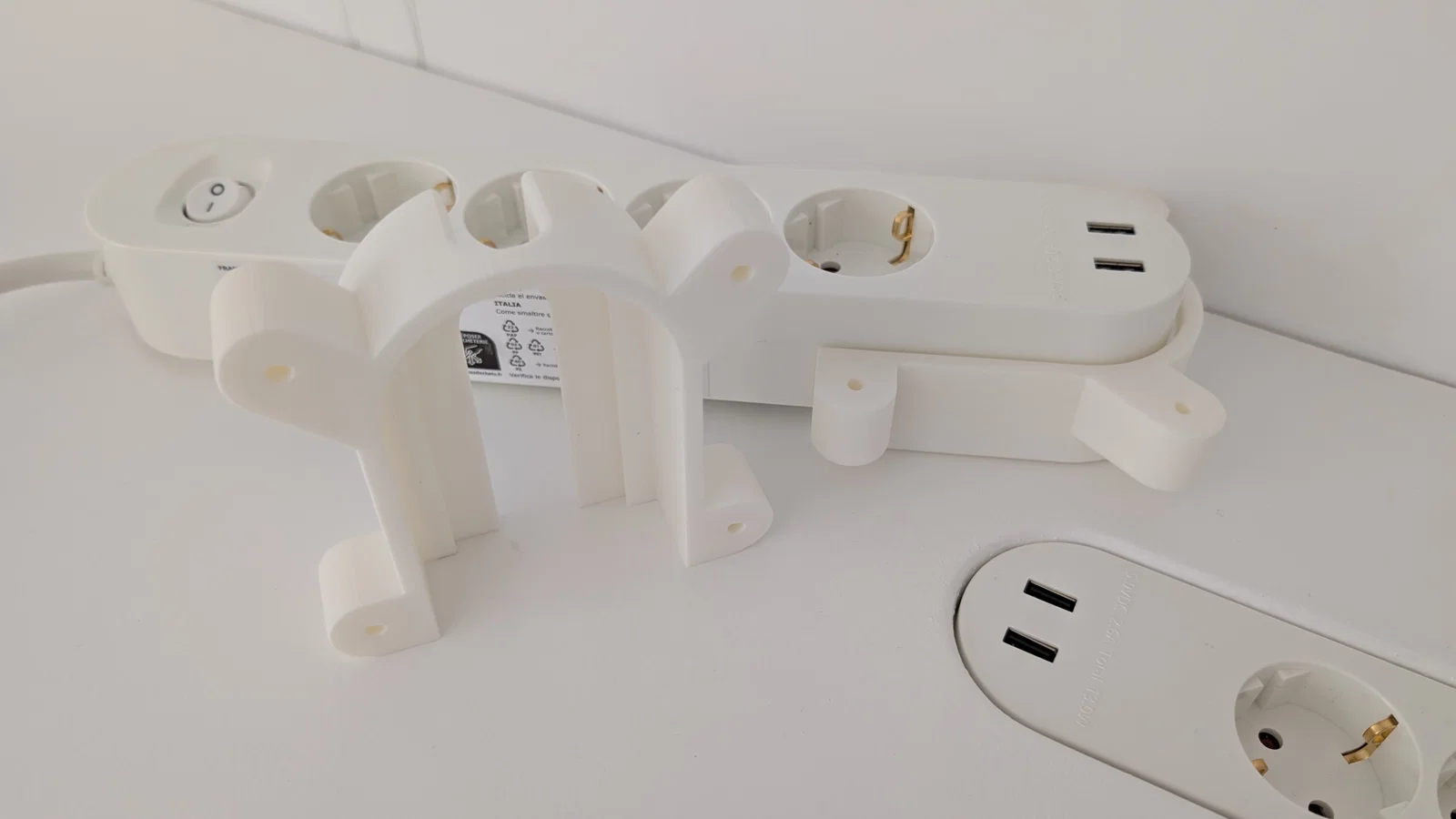

• Hai mảnh giá treo đối xứng (trái và phải), mỗi bên có 4 lỗ vít để cố định vào mặt dưới bàn.
• File gốc FreeCAD với các thông số có thể tùy chỉnh.

Cài đặt in ấn:

• In ở trạng thái đứng — không nên đặt nằm ngang.
• In cả hai mảnh — chúng là hình ảnh phản chiếu của nhau, không giống hệt nhau.

⚠ Quan trọng — Lưu ý hướng in Hai bộ phận này là đối xứng nhau. Hãy đảm bảo lắp đặt đúng cách — ổ cắm Koppla có một phần lẫy nhựa chỉ khớp với một bên. Hãy kiểm tra kỹ trước khi ấn chúng vào vị trí.

Cách lắp đặt:

1. In cả hai phần ở tư thế đứng thẳng.
2. Kẹp hai giá treo vào hai bên ổ cắm Koppla — đảm bảo mảnh có phần cắt cho lẫy nhựa nằm đúng bên.

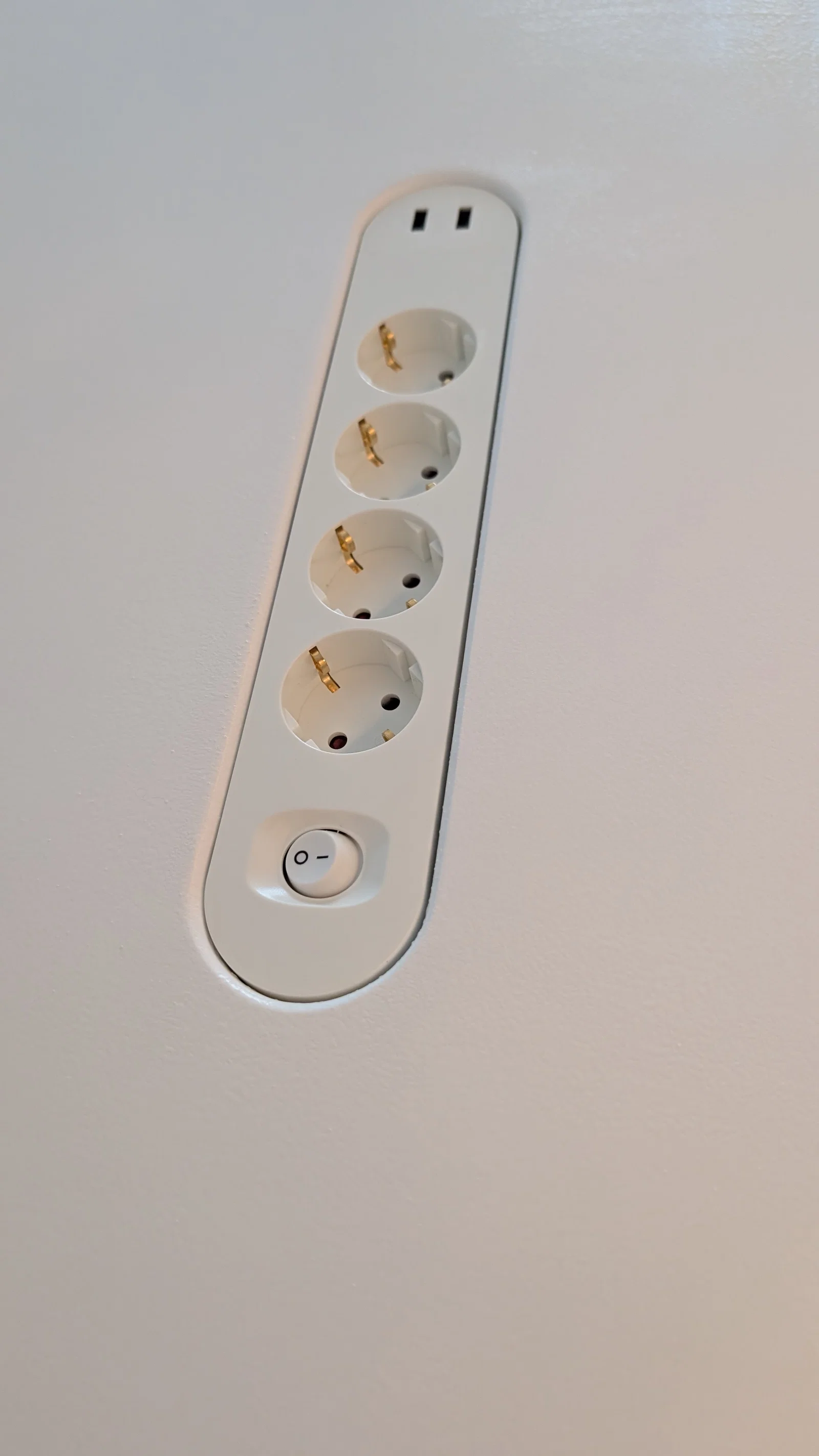

3. Đẩy ổ cắm Koppla vào lỗ trên bàn từ phía dưới lên.

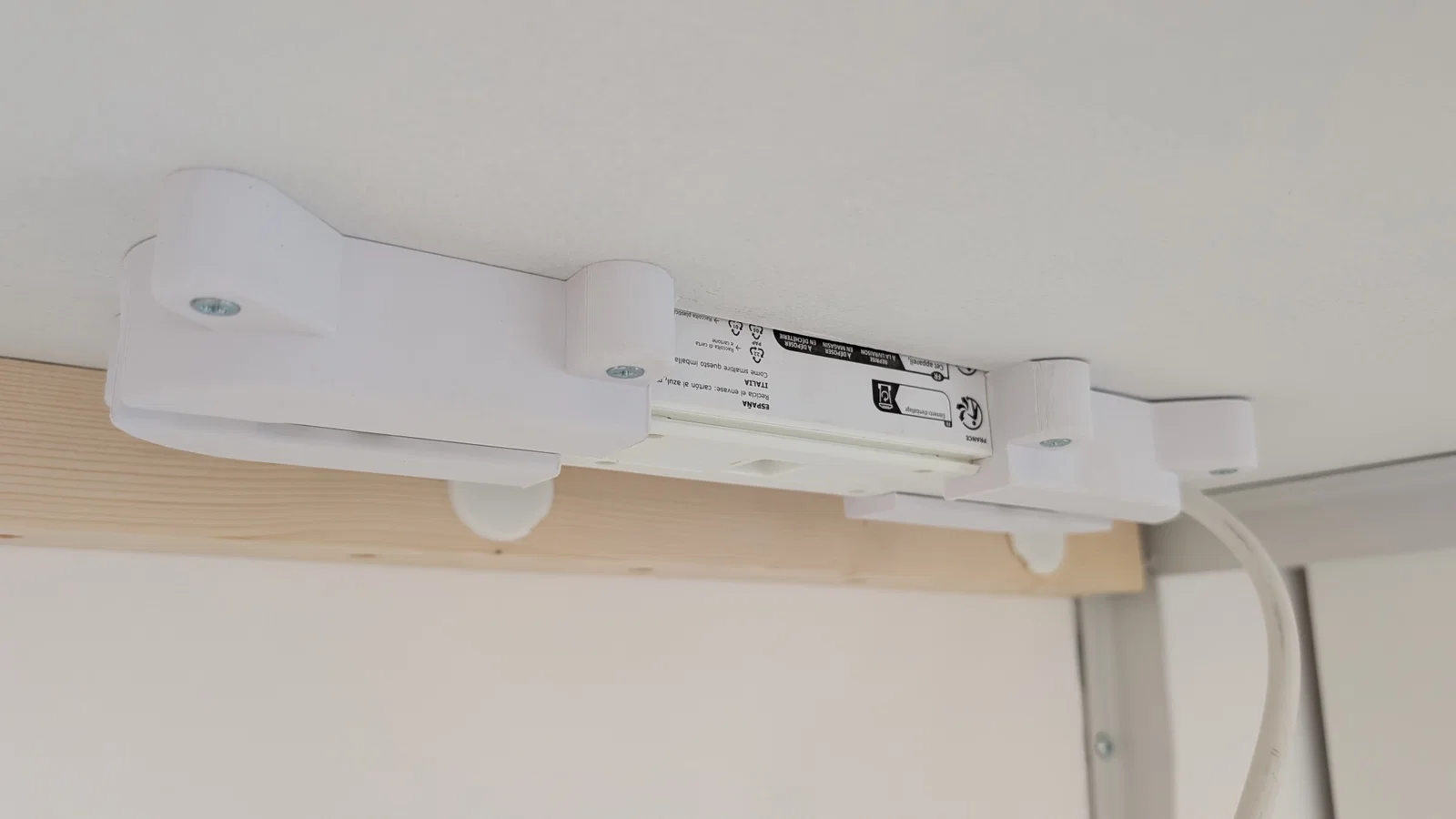

4. Cố định từng giá treo vào mặt dưới bàn bằng 4 lỗ vít mỗi bên.

Thông số tùy chỉnh – Điều chỉnh theo bàn của bạn File FreeCAD đính kèm hoàn toàn có thể tùy chỉnh thông số. Hai biến số chính nằm trong bộ sưu tập Varset:

• Desk thickness (Độ dày bàn) — mặc định là 17mm.
• Koppla offset from desk top (Khoảng cách từ Koppla đến mặt bàn) — mặc định là 2mm.

Hãy điều chỉnh các thông số này cho phù hợp với bàn của bạn trước khi xuất file để in.

Phù hợp với: Ổ cắm IKEA Koppla

Hoạt động với: Các loại bàn và mặt bàn có độ dày bất kỳ (sau khi đã điều chỉnh thông số).
