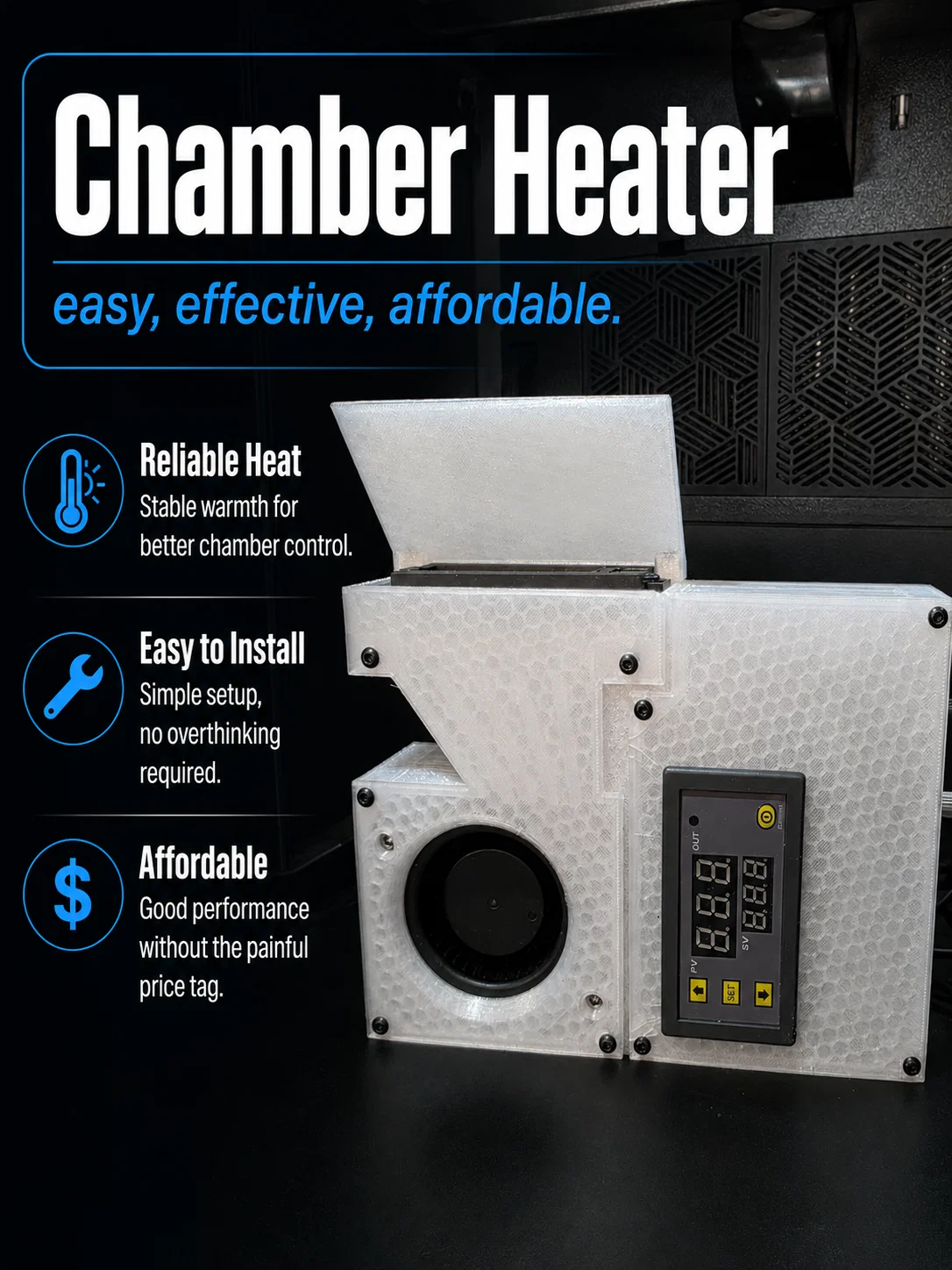

Bộ sưởi buồng in Snapmaker U1 — Hiệu quả, giá tốt

Tác giả MoSegaey_4445511

Lượt tải
5
Lượt thích
8
Lượt coi
158

File 1 204,6 KB

  • Chamber_Heater_Effective_Affordable_1780747969.3mf3MF · 204,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Một bộ sưởi buồng in 3D DIY nhỏ gọn dành cho máy in kín, được thiết kế để giúp đạt và duy trì nhiệt độ buồng in cao hơn một cách nhanh chóng, ổn định mà không tốn quá nhiều chi phí.

Tổng chi phí cho các linh kiện điện tử chính của bộ này chỉ khoảng 26.86 USD dựa trên danh sách các thành phần được liên kết bên dưới.

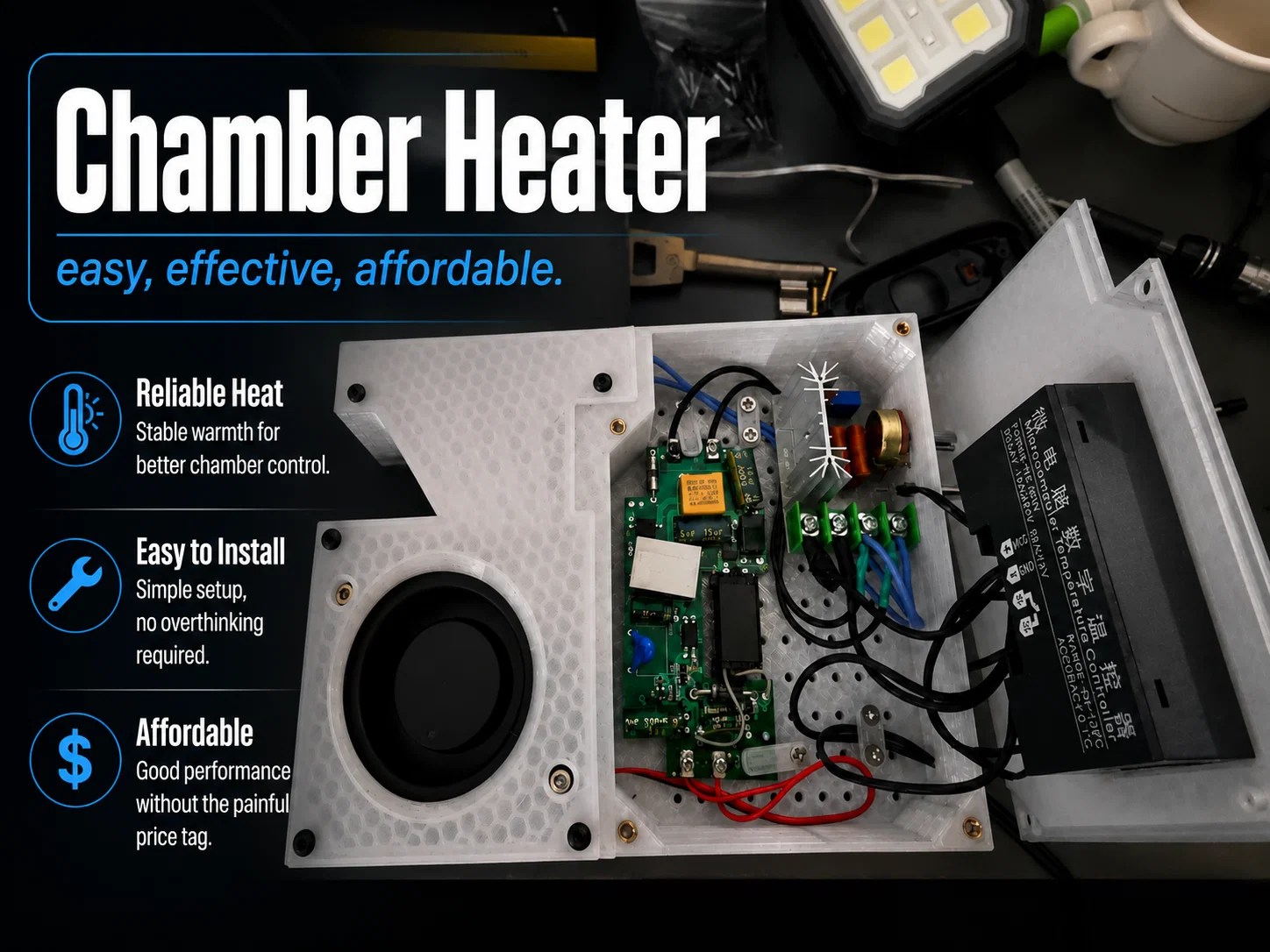

Bộ sưởi này sử dụng phần tử sưởi khí PTC 100W, quạt thổi 24V, bộ điều khiển nhiệt độ kỹ thuật số, bộ điều chỉnh điện áp AC và một khoang chứa linh kiện điện tử riêng biệt bên trong vỏ in 3D.

Mục tiêu rất đơn giản:

Dễ chế tạo. Hiệu quả cao. Giá cả phải chăng để ví tiền của bạn không cần phải "trị liệu".

Hiệu suất đã kiểm chứng

Đã thử nghiệm với máy in 3D có buồng kín Snapmaker U1:

  • Không dùng bàn nhiệt: Nhiệt độ buồng đạt 50°C trong khoảng 20 phút
  • Với bàn nhiệt đặt ở 80°C: Nhiệt độ buồng đạt mức ổn định 65°C trong khoảng 10 đến 15 phút

Kết quả thực tế có thể khác nhau tùy thuộc vào kích thước máy in, khả năng cách nhiệt của buồng, nhiệt độ phòng, luồng không khí, vị trí đặt bộ sưởi và độ kín của buồng máy in.

Cách thức hoạt động

Bộ sưởi được bật và tắt thủ công bằng công tắc trên dây nguồn.

Nhiệt độ mục tiêu được thiết lập trên bộ điều khiển nhiệt độ kỹ thuật số. Sau khi thiết lập, bộ điều khiển sẽ ghi nhớ mức nhiệt này cho đến khi bạn thay đổi.

Khi buồng máy in đạt đến nhiệt độ mục tiêu, bộ điều khiển sẽ tự động ngắt bộ sưởi. Khi nhiệt độ giảm xuống dưới mức mục tiêu, bộ sưởi sẽ tự động bật lại.

Quy trình vận hành cơ bản:

  1. Bật bộ sưởi thủ công bằng công tắc.
  2. Cài đặt nhiệt độ buồng mong muốn trên bộ điều khiển.
  3. Để bộ điều khiển tự động điều tiết bộ sưởi.
  4. Tắt thiết bị thủ công khi hoàn tất in.

Bộ điều chỉnh điện áp cho phép tùy chỉnh công suất đầu ra, nên bộ sưởi PTC không nhất thiết phải luôn chạy ở công suất tối đa.

Yêu cầu quan trọng về vật liệu in

Mô hình này bắt buộc phải được in bằng các loại vật liệu chịu nhiệt cao.

Khuyên dùng:

  • ABS
  • ASA
  • PC
  • Các loại nhựa kỹ thuật chịu nhiệt phù hợp khác

Không được in bằng:

  • PLA
  • PETG

PLA và PETG không phù hợp cho dự án này vì vỏ bộ sưởi tiếp xúc trực tiếp với nhiệt độ buồng cao và nhiệt tỏa ra từ bộ phận sưởi bên trong. Đừng dùng PLA cho bộ sưởi này, hãy dùng những loại nhựa chịu nhiệt "xịn".

Phần cứng yêu cầu

  • 13 × M3 heat-set inserts (chiều dài tối thiểu 4mm)
  • 11 × M3 ốc vít (chiều dài từ 10mm trở lên)
  • 2 × M3 ốc vít (chiều dài 30mm)

Linh kiện điện tử

Linh kiện | Chi phí ước tính
--- | ---
Phần tử sưởi khí PTC 100W 220V | 6.10 USD
Bộ điều chỉnh điện áp AC | 1.90 USD
Bộ điều khiển nhiệt độ kỹ thuật số W3230, AC 110–220V | 4.26 USD
Nguồn chuyển đổi AC 110/220V sang 24V DC 12W | 7.76 USD
Công tắc dây 10A | 1.91 USD
Quạt thổi 24V 7530, 2 chân | 4.93 USD

Tổng chi phí linh kiện ước tính: 26.86 USD

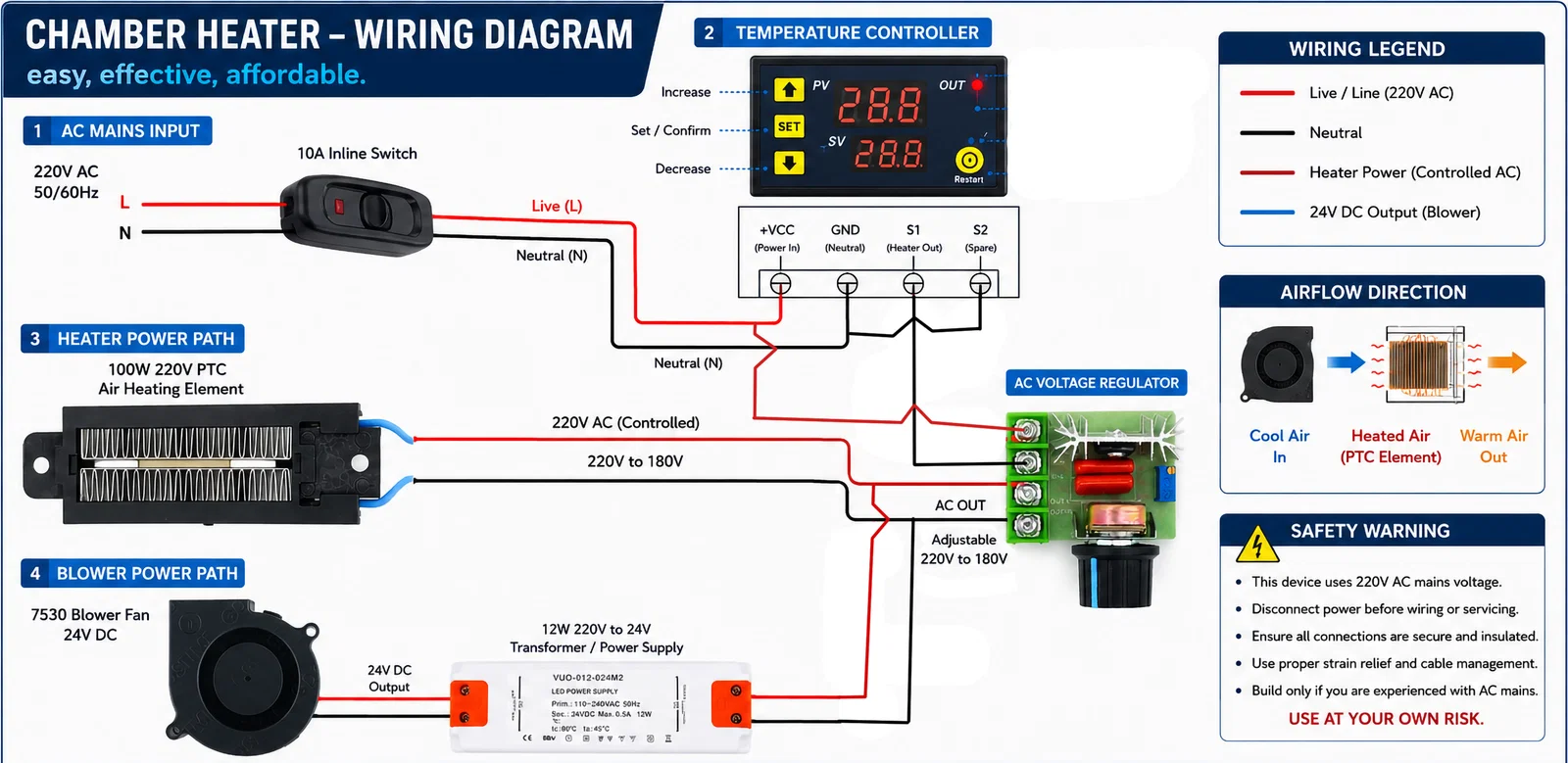

Sơ đồ đi dây

Sơ đồ đi dây

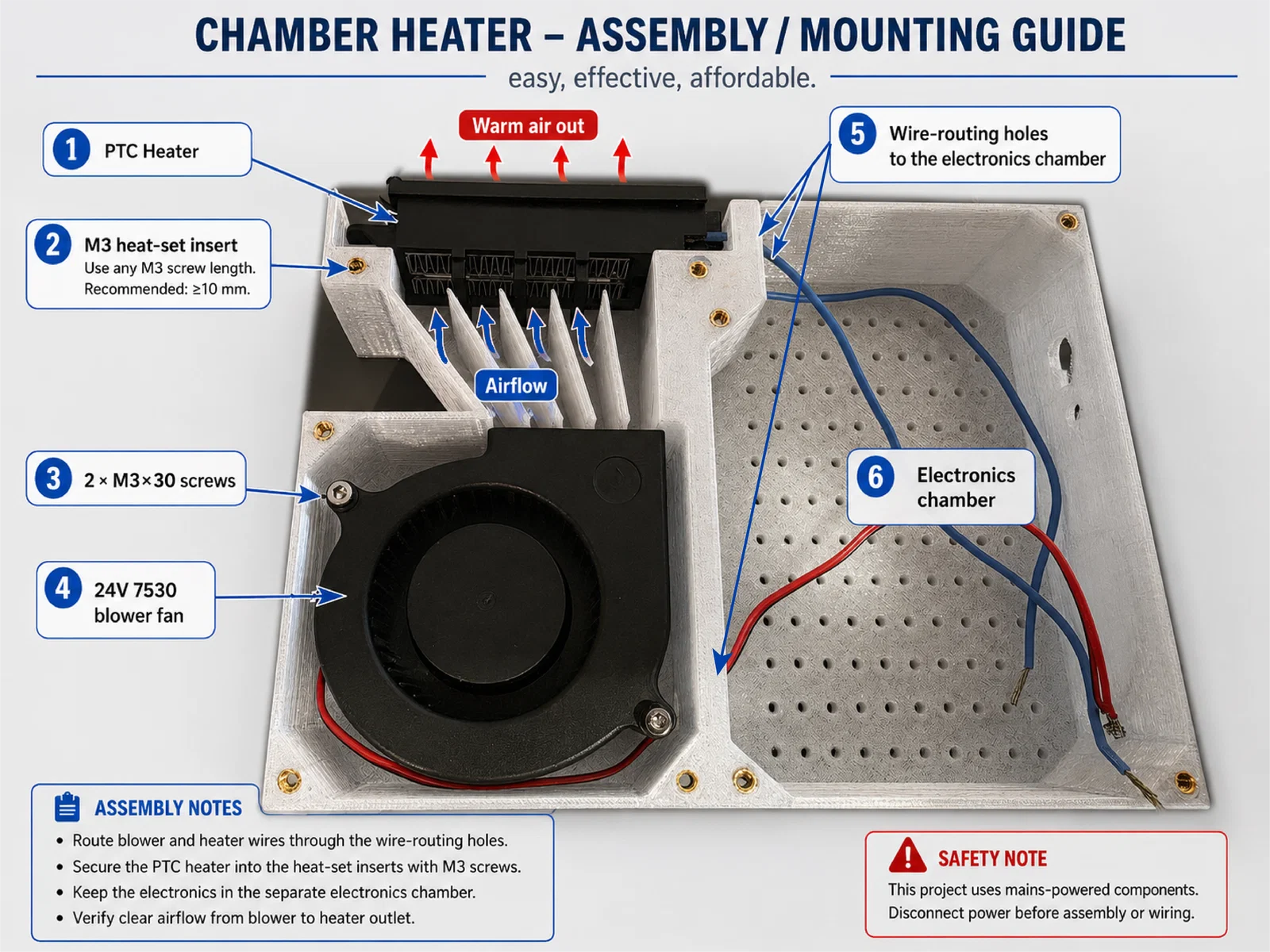

Lắp ráp 01

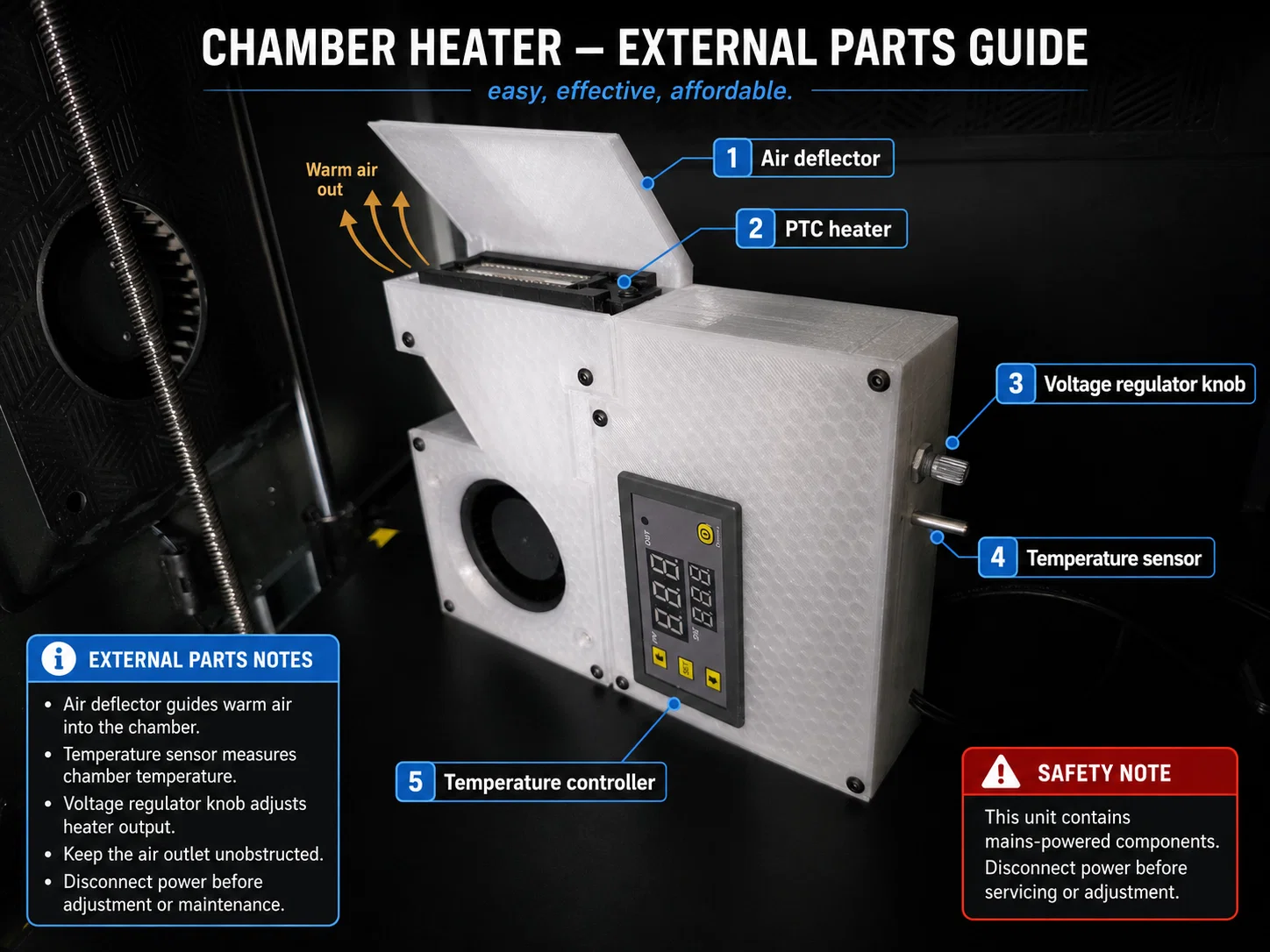

Lắp ráp 02

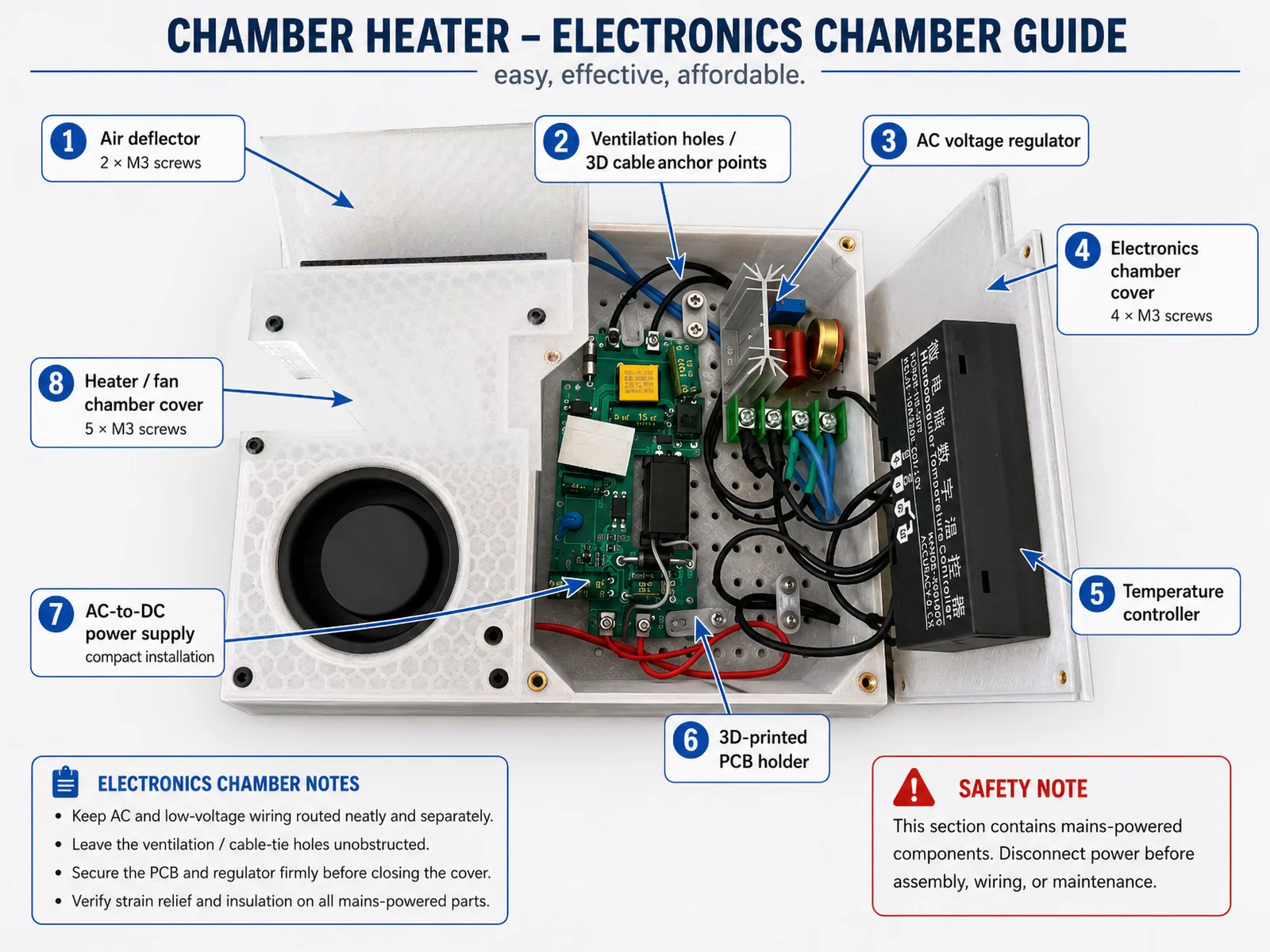

Lắp ráp 03

Lưu ý về điện áp

Bộ này sử dụng điện lưới. Phần tử sưởi PTC được liệt kê là 220V, sơ đồ đi dây dựa trên thiết lập AC 220V. Nếu bạn ở khu vực 110V, hãy đảm bảo mọi linh kiện đều phù hợp với điện áp địa phương.

Cảnh báo an toàn

Dự án này sử dụng điện lưới AC và các linh kiện sinh nhiệt. Chỉ thực hiện nếu bạn có kinh nghiệm về điện. Đi dây sai có thể gây giật điện, hỏa hoạn hoặc hư hỏng thiết bị.

  • Ngắt điện trước khi thao tác.
  • Cách điện kỹ các đầu dây.
  • Sử dụng bộ giảm căng cho cáp.
  • Không để bộ sưởi hoạt động mà không có người giám sát.

Miễn trừ trách nhiệm

Đây là bản độ DIY. Bạn tự chịu trách nhiệm về tính an toàn điện, an toàn nhiệt và mức độ phù hợp cho máy in của mình. Hãy cẩn thận, "buồng ấm thì tốt, nhưng lửa trại trong nhà thì không".

Lời nhắn gửi

Nếu bạn thấy mô hình này hữu ích, hãy nhấn nút thích để ủng hộ. Nếu muốn hào phóng hơn, bạn có thể mời mình một ly cà phê qua Ko-fi. Những đêm thức khuya thiết kế cần nhiều cà phê lắm đấy!
