Trục giữ cuộn nhựa tự cuốn (Auto-Rewind) cho hộp khô tự chế

Mô tả

Vì mình đã lắp bộ in đa màu cho máy in, mình cần một cái trục giữ cuộn nhựa tự cuốn (auto-rewinder) cho hộp đựng nhựa khô kiểu hộp ngũ cốc. Việc này giúp bảo vệ sợi nhựa trong quá trình in mà vẫn hạn chế tình trạng rối dây khi nhả nhựa.

Sau khi thử nghiệm một vài cơ chế thoát hiểm ban đầu, mình đã đúc kết được cơ chế hoạt động khá nhanh chóng, nhờ phần lớn vào các thiết kế của cộng đồng cũng như quy trình mà mọi người đã chia sẻ trước đó.

In ấn

Thiết lập

Các thiết kế này được tối ưu cho độ dày lớp in 0.2mm, nhớ bật hỗ trợ (supports) nhé. Các bộ phận lò xo bắt buộc phải in bằng PETG để đảm bảo độ bền và hiệu năng tốt nhất.

STEP so với STL

Mình đã bao gồm các file .step vì chúng cho kết quả mượt mà hơn và dung lượng file nhỏ hơn, miễn là phần mềm slicer của bạn (như Orca Slicer) hỗ trợ định dạng này. Các phiên bản .stl vẫn có sẵn cho những ai cần dùng trong luồng công việc của mình, nhưng chất lượng thường kém hơn do quá trình tessellation.

Lò xo

Ban đầu mình định dùng lò xo từ dây đeo thẻ vì có sẵn một đống, nhưng tìm hoài không ra hộp đựng, nên mình chuyển sang phương án tự in lò xo bằng PETG luôn.

Có ba bộ lò xo để bạn chọn, khác nhau ở số lượng "đầu mối" (starts): 1, 2 hoặc 3. Mình thường để mặc định là 2, nhưng loại khác cũng có thể hoạt động tùy vào nhu cầu của bạn.

Đa màu (Multi-color)

Các phiên bản mặc định có sẵn phần cắt cho dấu hiệu nhận biết. Với máy in nhiều vật liệu, bạn có thể dùng file "_mmu.step" hoặc dùng file STL đi kèm file "Marks.stl" tương ứng.

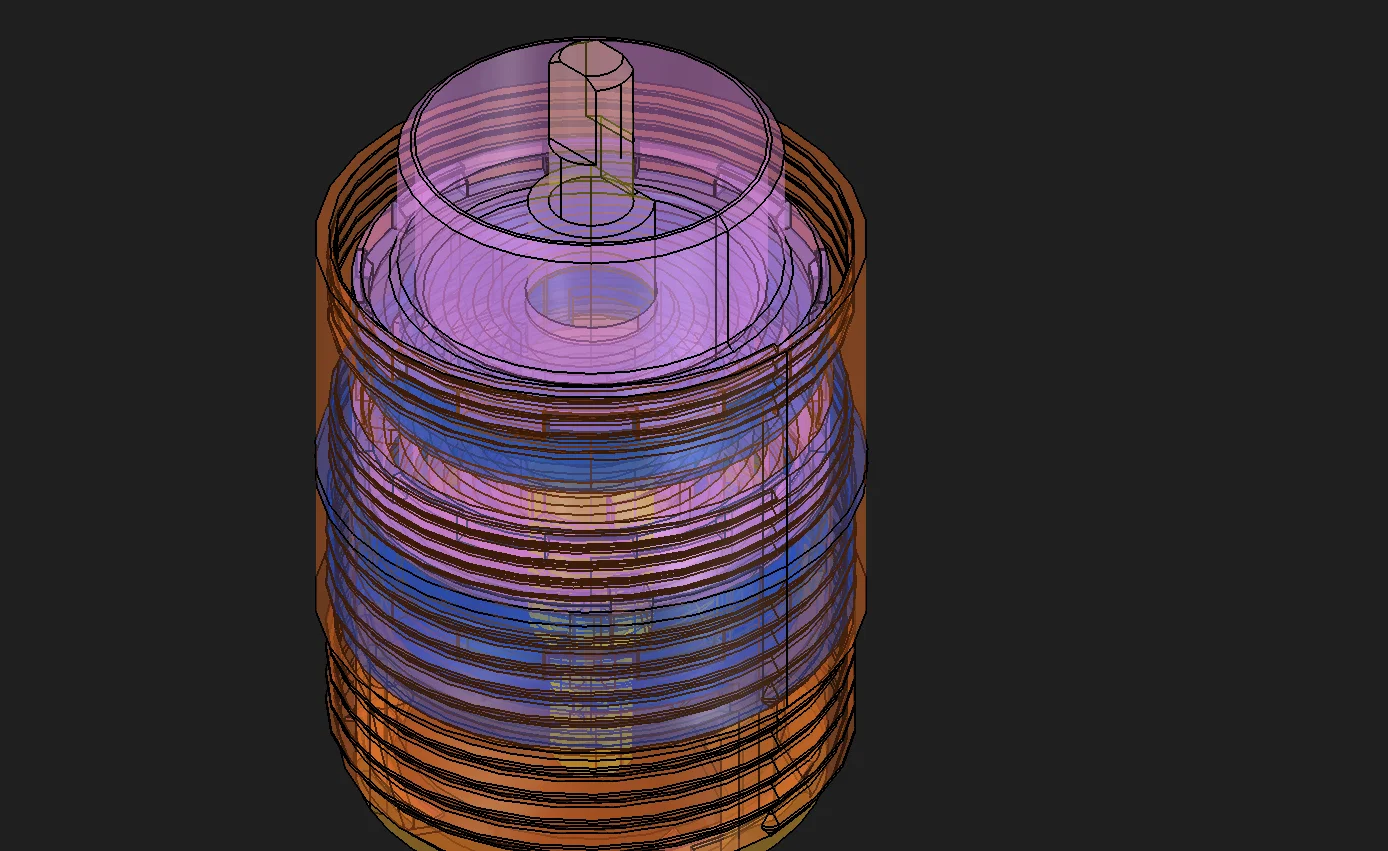

Linh kiện cần thiết

Để hoàn thiện một trục, bạn cần in:

• 1 nắp (cap)
• 1 vỏ (cover)
• 1 trống (drum)
• 1 bộ chọn (selector)
• 1 đĩa chọn (selector disc)
• 1 trục (shaft)

Lò xo:

• 2 SpringA
• 2 SpringB
• 1 SpringLock

Công cụ hỗ trợ:

• Cờ lê A và/hoặc B để điều chỉnh độ căng

Phần cứng bổ sung:

• 2 vòng bi trượt ván 608 tiêu chuẩn

Hậu kỳ

• Lắp các mảnh ở tâm lại, cho lò xo A vào lò xo B rồi nhấn nhẹ cho khít. Lặp lại với bộ còn lại.
• Nhấn cặp lò xo A/B vào khóa lò xo (phần có lỗ khía ở giữa).
• Nhấn cặp thứ hai lên trên cho đến khi khớp.
• Nhấn trống vào cụm lò xo.
• Lắp vòng bi 608 vào đáy vỏ (cover).
• Luồn trục từ trong vỏ vào vòng bi. Đầu vuông phải lộ ra ngoài.
• Luồn cụm lò xo vào trục, đầu khóa lò xo hướng vào trước.
• Nhấn bộ chọn vào phía miệng rộng của nắp, căn chỉnh ba chân vào đúng các chốt lò xo bên trong.
• Xoay bộ chọn về phía dấu "-". Cờ lê ba khe sẽ giúp bạn thao tác phần này dễ hơn.
• Nhấn đĩa chọn lên trên nắp. Có thể chấm chút keo nếu cần, nhưng cẩn thận đừng để dính vào nắp.
• Vặn chặt nắp vào vỏ.
• Lắp vòng bi 608 thứ hai vào đỉnh trục.
• Vặn đai ốc vào trục, đặt cuộn nhựa lên, sau đó vặn đai ốc còn lại để cố định cuộn nhựa.

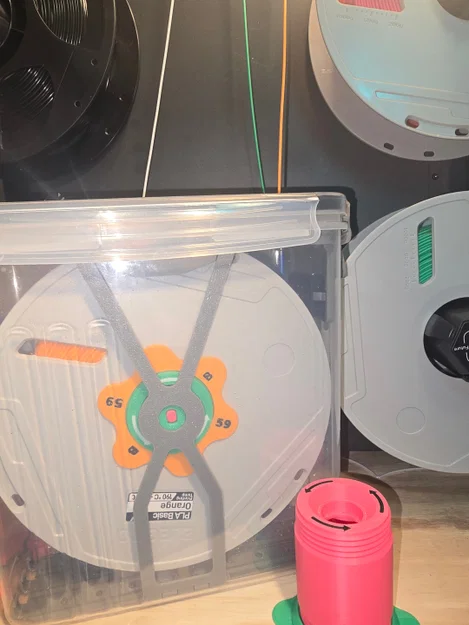

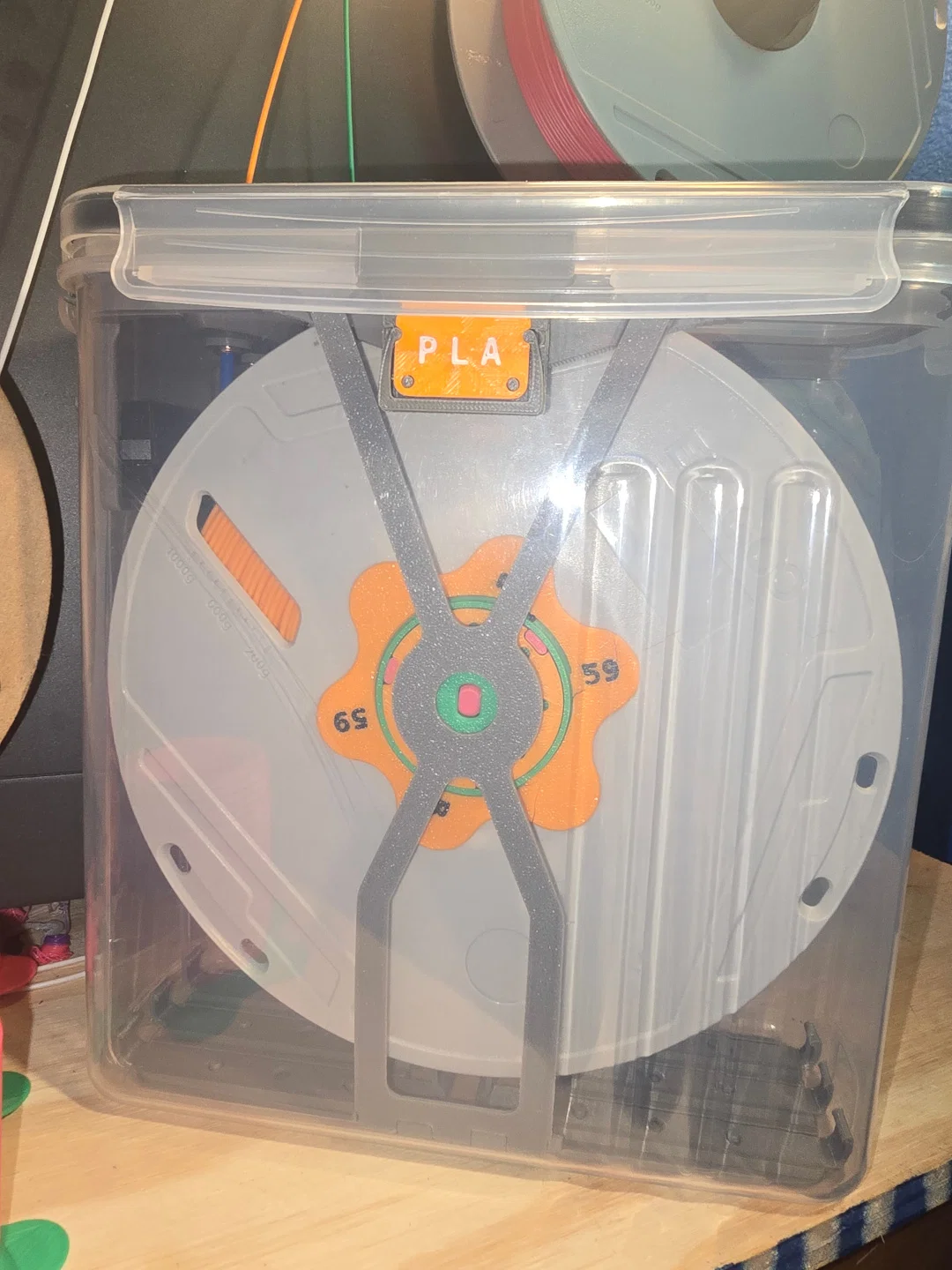

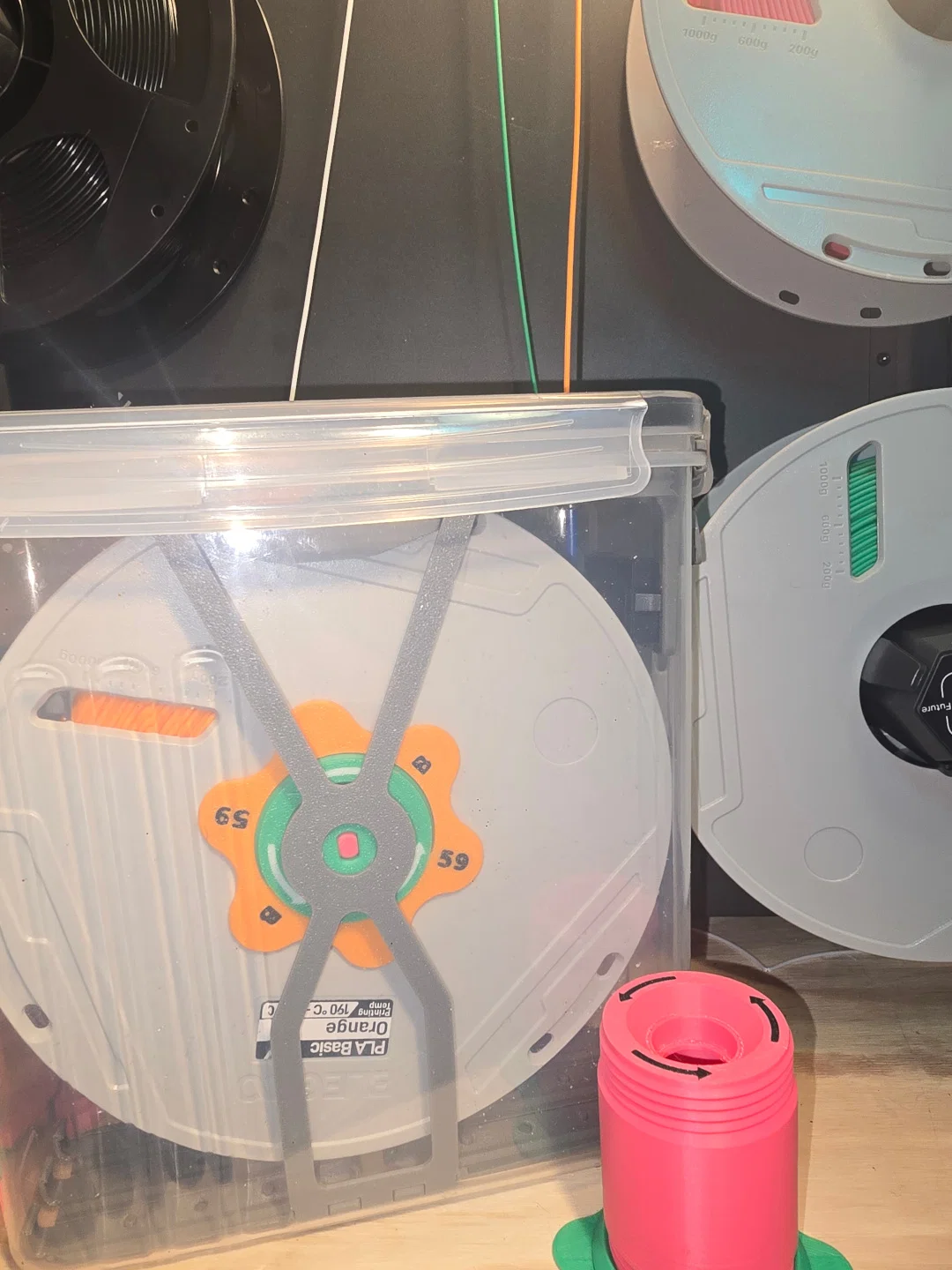

• Lắp các mảnh giá đỡ vào thành hộp khô.
• Đặt trục vào hộp theo hướng mũi tên trên đáy vỏ và đóng nắp hộp lại.

Điều chỉnh độ căng cho đến khi trục chỉ trượt sau ít nhất nửa vòng quay, đủ chặt để không bị rối nhưng vẫn đủ mượt để kéo nhựa.

Sử dụng

Khi đã chỉnh đúng độ căng, trục sẽ cho phép in bình thường. Khi máy in thu nhựa lại, nó sẽ giữ đủ độ căng để kéo sợi nhựa vào mà không bị tuột vòng dây ra ngoài.
