Mô tả

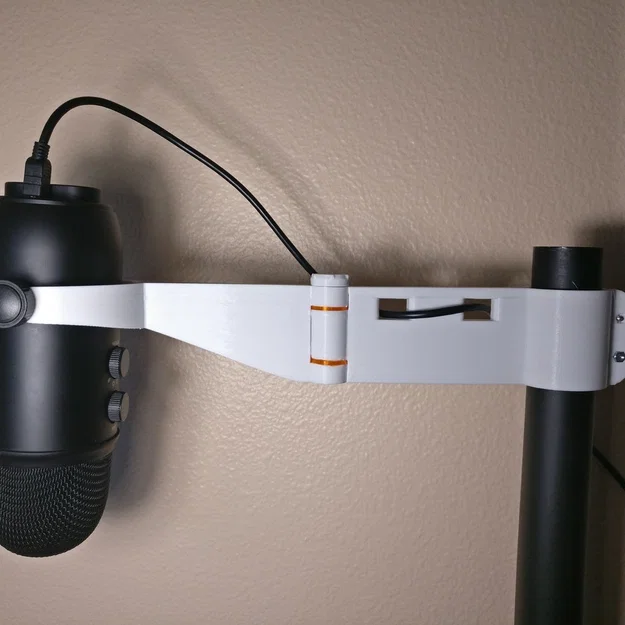

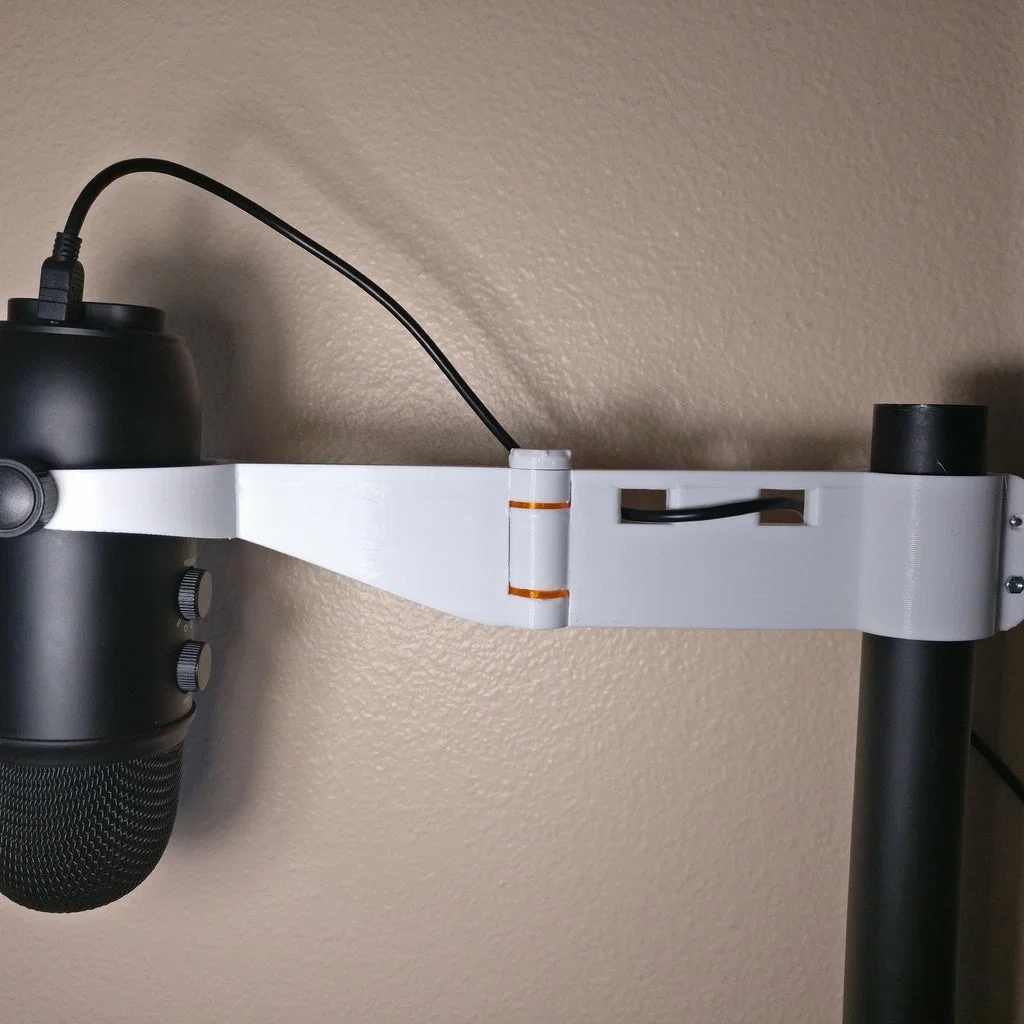

Đây là một ngàm gắn nhanh cho micro Blue Yeti để bạn có thể gắn vào chân đế màn hình VIVO. Được thiết kế cho chân đế màn hình có đường kính khoảng ~35mm. Đã bao gồm các tệp .step và .f3d.

Hướng dẫn in

Danh mục: Văn phòng Tóm tắt

Một ngàm gắn nhanh cho micro Blue Yeti để bạn có thể gắn vào chân đế màn hình VIVO. Được thiết kế cho chân đế màn hình có đường kính khoảng ~35mm. Đã bao gồm các tệp .step và .f3d.

Cài đặt in

Mình đã in cái này với đầu phun (nozzle) 0.8mm sử dụng:

  • 2 lớp tường (walls)
  • Lớp in thích ứng (adaptive layers) từ 0.1mm đến 0.5mm
  • 15% infill kiểu gyroid cho phần đế và phần gắn micro

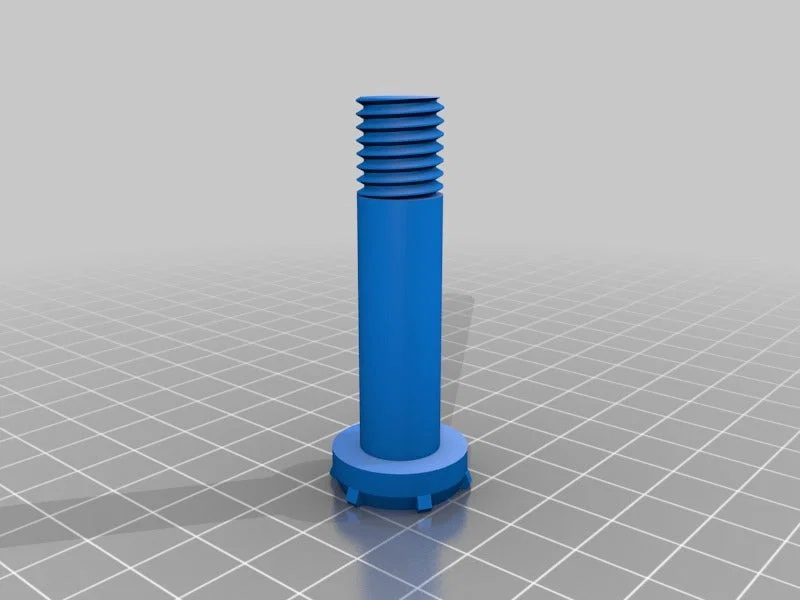

  • 15% infill kiểu grid cho phần bu lông
  • Nhựa bán dẻo (semi-flexible) cho phần gioăng
  • Nhựa PETG cho các phần còn lại

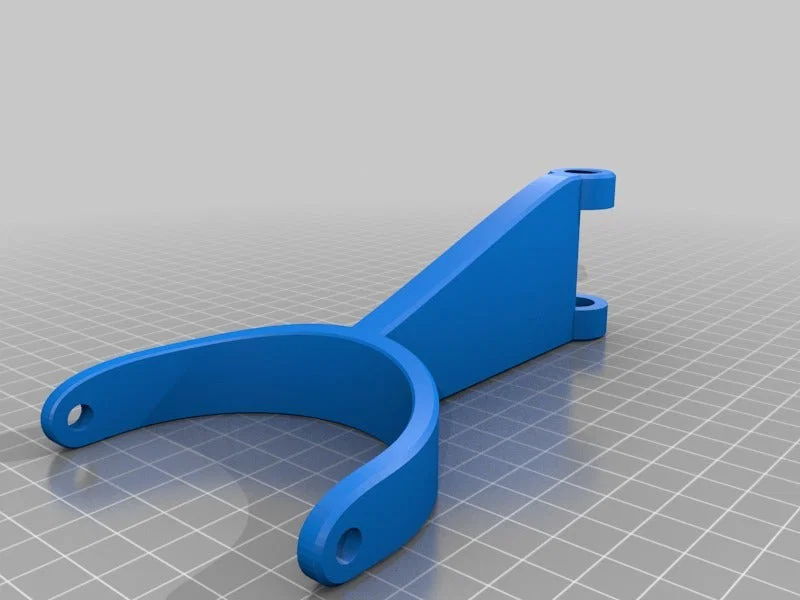

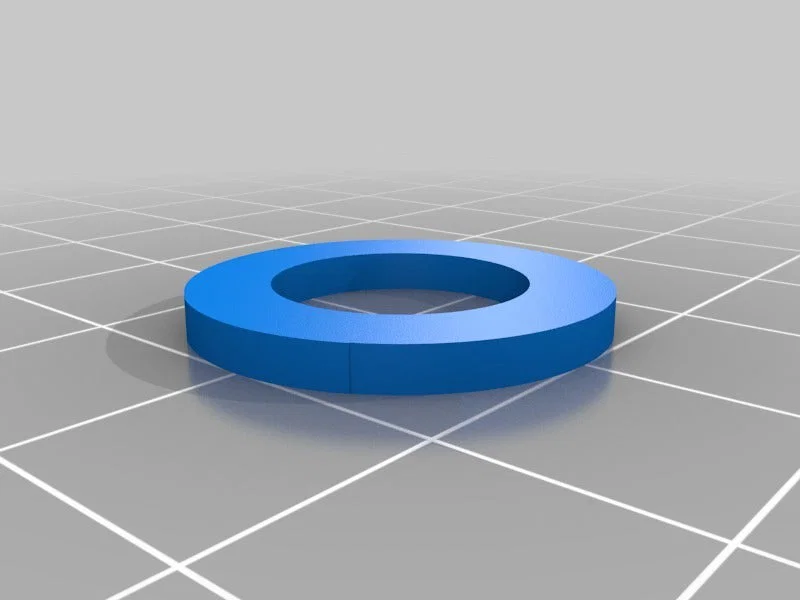

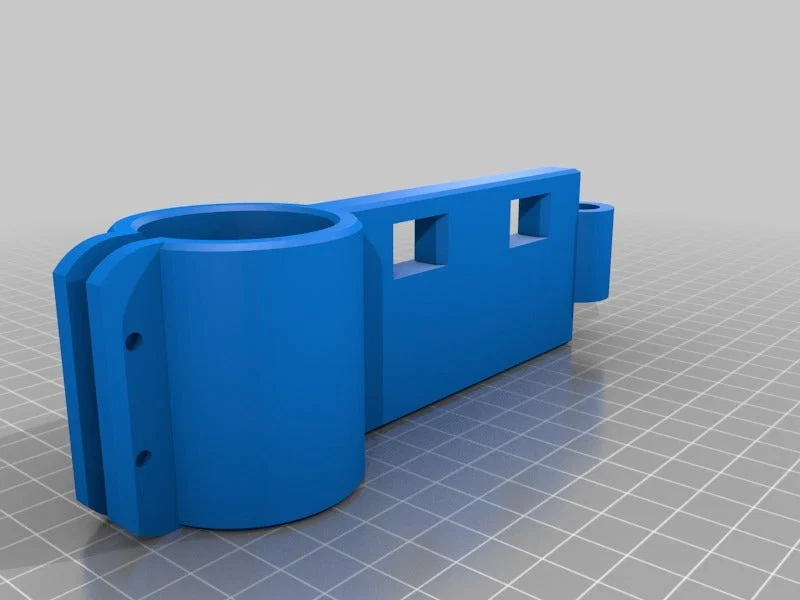

Với đầu phun 0.8mm, phần tay đòn rất cứng cáp, nếu bạn dùng đầu phun nhỏ hơn thì có thể sẽ cần thêm lớp tường. Phần đế và phần gắn micro sẽ cần hỗ trợ (supports) xung quanh khớp nối. Bạn sẽ cần 2 cái gioăng, đặt ở mỗi bên của khớp nối.

Phần cứng bổ sung

  • 2x ốc vít M3x16mm+
  • 2x đai ốc M3
  • Các miếng đệm, vòng đệm và ốc vặn tay từ Blue Yeti của bạn.
    Các ốc vít và đai ốc được dùng để cố định ngàm vào chân đế màn hình.

Nhật ký thay đổi

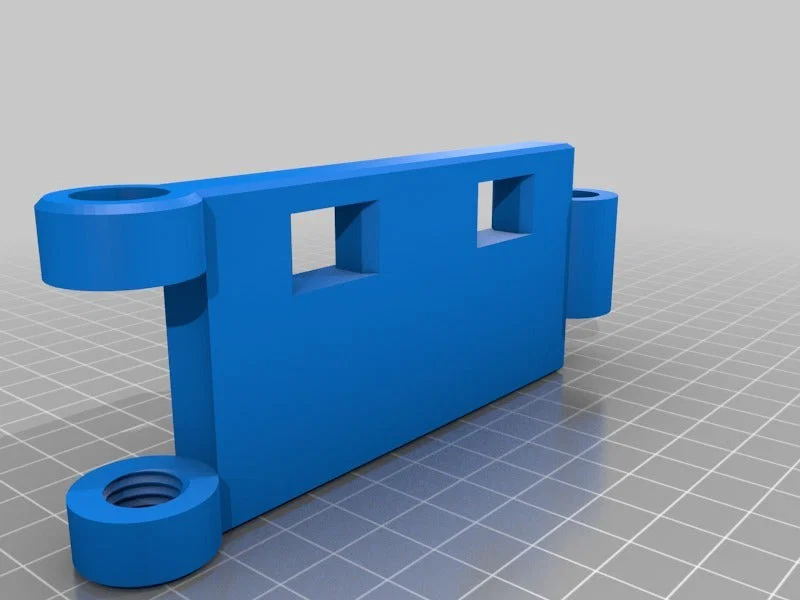

18-4-2019: Thêm phần ở giữa, sửa lại vát cạnh (chamfer) trên phần đế.
18-4-2019: Đã thêm ren vào phần ở giữa.
