Giá đỡ điện thoại CAD cho người mới bắt đầu

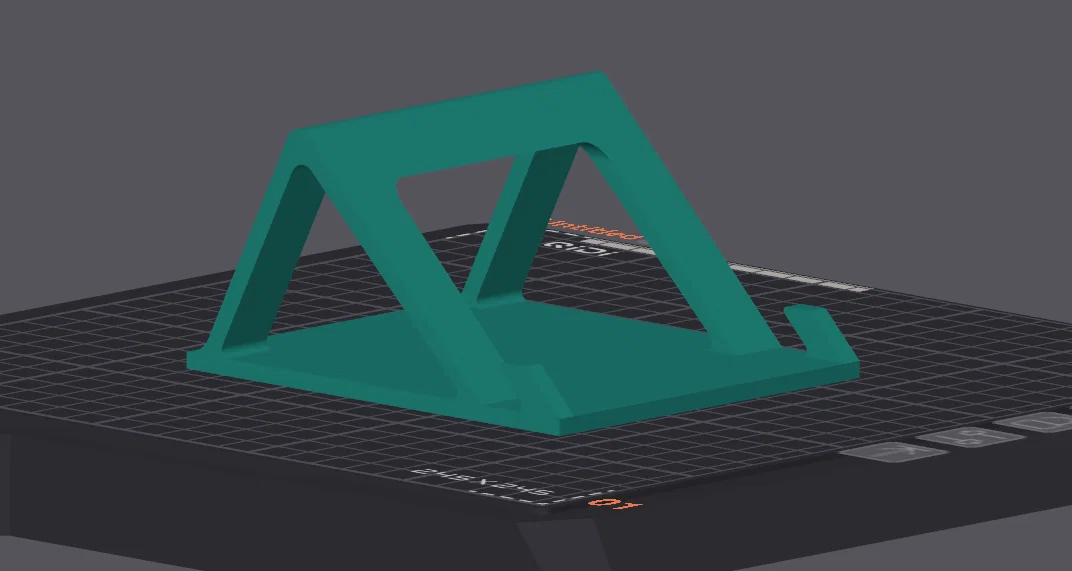

Đây là giá đỡ điện thoại mình tự thiết kế bằng FreeCAD. Nói chính xác thì đây là dự án "thành công" đầu tiên mà mình tự làm mà không cần xem hướng dẫn cụ thể nào. Ngoài việc xem qua video hướng dẫn cơ bản để biết cách sử dụng các công cụ trong FreeCAD, mình đã tự mày mò thiết kế mẫu này.

Mình biết chiếc giá đỡ này chưa được hoàn hảo. Thực ra đây là file mình phục hồi lại được sau khi phần mềm bị crash do lỗi thao tác. Mình quyết định đăng lên một phần để làm tài liệu lưu trữ, một phần để nhờ các bạn có kinh nghiệm về FreeCAD góp ý thêm cho mình.

Sắp tới mình sẽ làm một phiên bản giá đỡ điện thoại khác... nhưng với thiết kế chỉn chu hơn dựa trên bản vẽ phác thảo thay vì làm theo kiểu ngẫu hứng như lần này.

Những vấn đề cần cải thiện

• Vấn đề: Mình cần đo đạc chuẩn xác hơn.

  • Giải pháp 1: Tất nhiên là dùng thước kẹp. Nhưng cũng cần hiểu rõ cách tính toán và áp dụng các thông số đo đạc sao cho chuẩn.
  • Giải pháp 2: Cần nới rộng khoảng trống cho khe cắm/móc điện thoại.
  • Giải pháp 3: Cần hiểu rõ hơn về độ chính xác kích thước của máy in.

• Vấn đề: Cải thiện khả năng hình dung tỉ lệ khi làm việc trong môi trường 3D. Đôi khi việc hình dung ra kích thước thực tế khá là khó.

  • Giải pháp 1: Chụp ảnh tham khảo kết hợp với bản vẽ để đối chiếu kích thước đã đo.
  • Giải pháp 2: Dựng mô hình mô phỏng kỹ thuật số để hình dung rõ hơn về tỉ lệ và kích thước.

• Vấn đề: Bắt đầu mà không có tham chiếu khiến mình dễ bị bí ý tưởng và gặp khó khăn khi thiết kế.

  • Giải pháp: Sử dụng hình ảnh tham khảo. Tuy nhiên, tự phác thảo ý tưởng vẫn tốt hơn vì mình có thể vẽ ra những thành phần mình muốn và trực quan hóa những gì đang nghĩ trong đầu.

Thông tin & Thiết lập in ấn

Mình có đính kèm file .3mf. Có thể nó sẽ hiển thị các thiết lập, nhưng mình không chắc chắn lắm:

• Slicer: Orca 2.4.0
• Máy in: Qidi Tech Q1 Pro
• Nhựa in: Matter Hackers Tan Build PLA (thường mình hay dùng màu trắng)
• Chiều cao lớp in (Layer Height): 0.2mm
• Độ đặc (Infill): 10%
• Độ dày thành (Walls): 3
• Hỗ trợ (Support): Có - Tree (Auto) - Góc ngưỡng 30 độ - Chỉ trên tấm nền

Thực sự thì mình chưa tối ưu thiết lập in ấn, chỉ muốn in thử mô hình 3D để cầm nắm trên tay xem thành quả thế nào. Kết quả đúng như dự đoán, chưa đẹp lắm. Nhưng mình đã học được việc tạo ra khe cắm/móc giữ điện thoại chuẩn xác khó đến mức nào.

Những ghi chú cho dự án giá đỡ điện thoại tiếp theo:

1. Làm hai phiên bản:
   1. Loại có móc để giữ điện thoại chắc chắn hơn.
   2. Loại phẳng để dễ quan sát màn hình hơn.
2. Đừng làm nó quá cồng kềnh. Cần có tỉ lệ phù hợp với các dòng điện thoại mình dùng.
3. Thiết kế cần chắc chắn hơn, thay vì kiểu đế phẳng to bản như cái này.
4. Thiết kế cần hạn chế tối đa việc sử dụng cấu trúc hỗ trợ (NO SUPPORT).

Việc chia sẻ mà không cần ghi nguồn là tùy chọn, nhưng mình khuyến khích các bạn ghi nguồn khi chia sẻ lại. Theo mình hiểu, giấy phép copyleft này nhằm mục đích không áp đặt bản quyền cho bất kỳ sản phẩm phái sinh nào từ tác phẩm của mình.
