Bộ phận che nắng cho kính thiên văn quan sát Mặt Trời

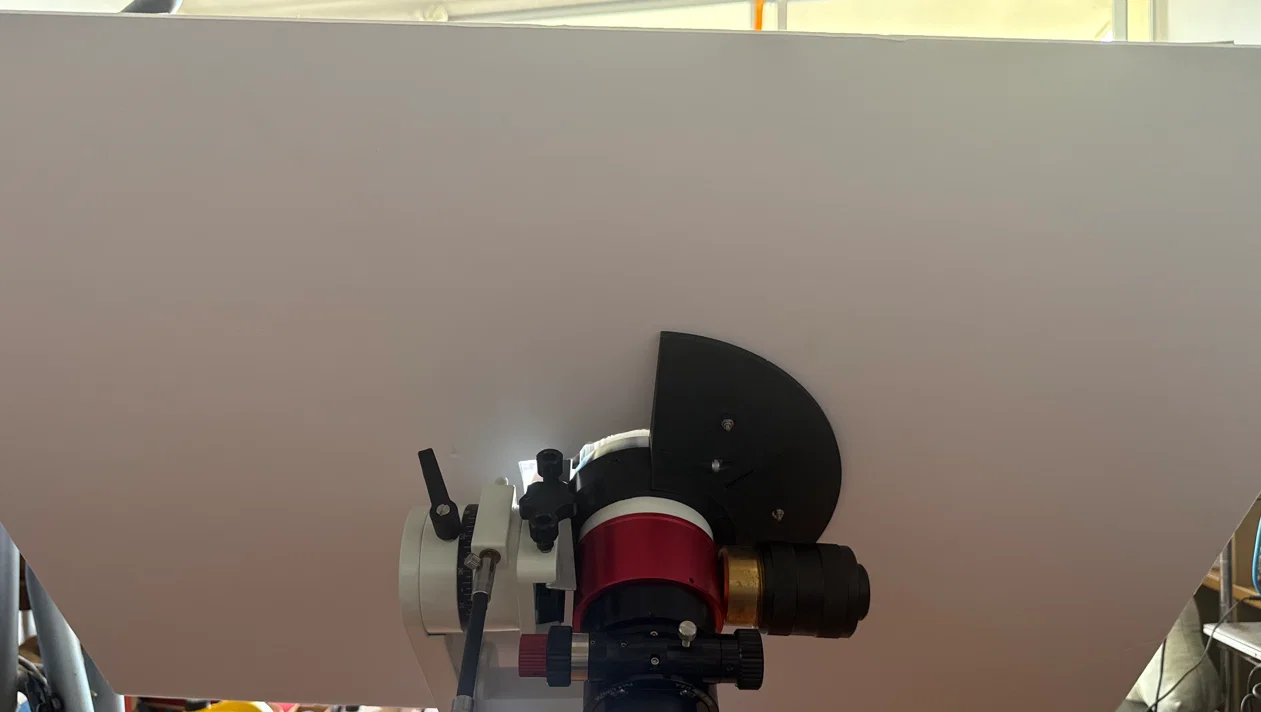

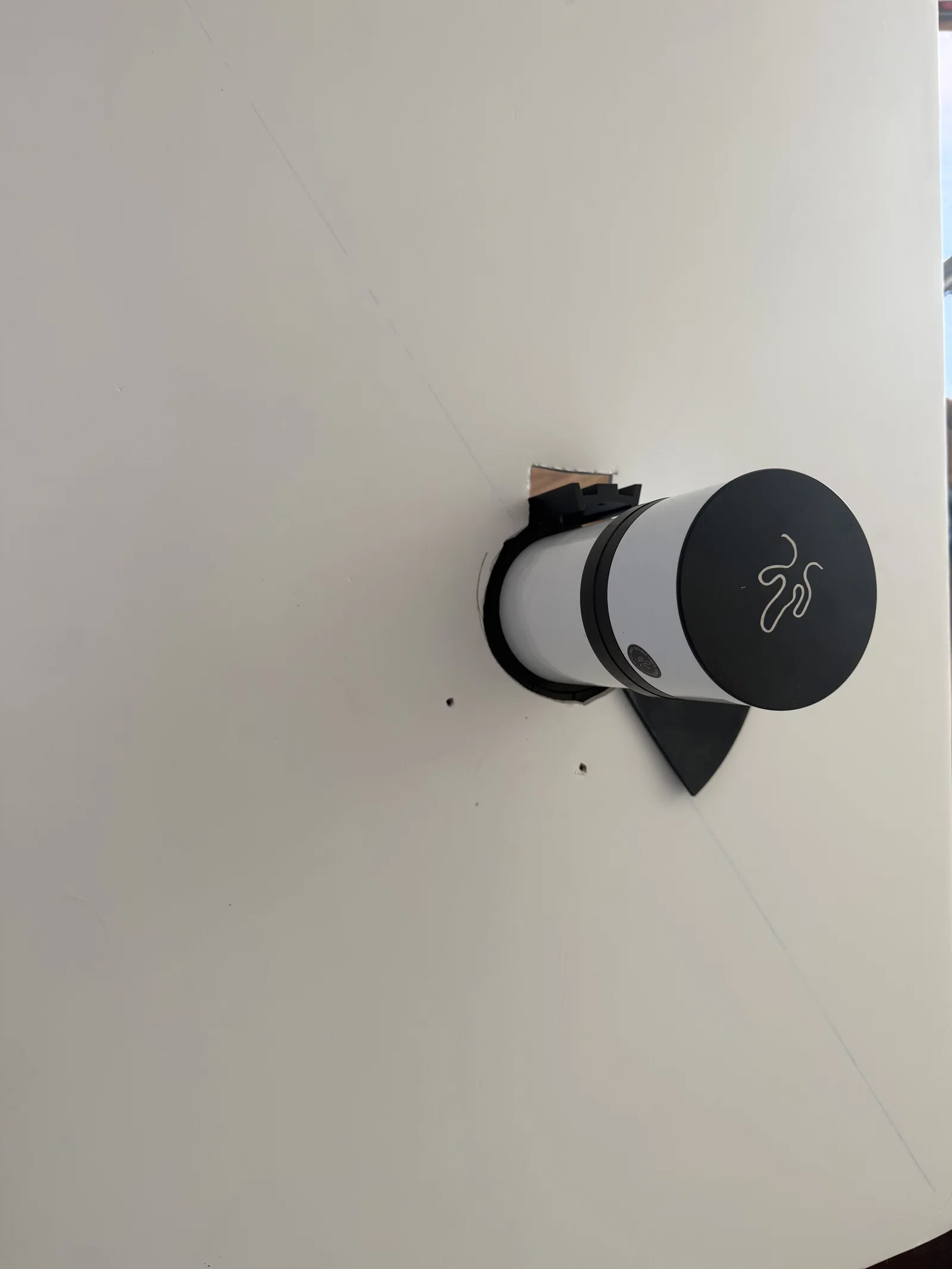

Thiết bị giúp gắn tấm che nắng cho kính thiên văn mặt trời Lunt LS60THa. Dùng rất tốt với tấm bảng foam core 2'x3' dày 1/4", và chắc là dùng với các loại khác cũng ổn. Thiết kế này về mặt kỹ thuật không bắt buộc phải dán keo, nhưng mình vẫn khuyến khích bạn nên dán cho chắc chắn.

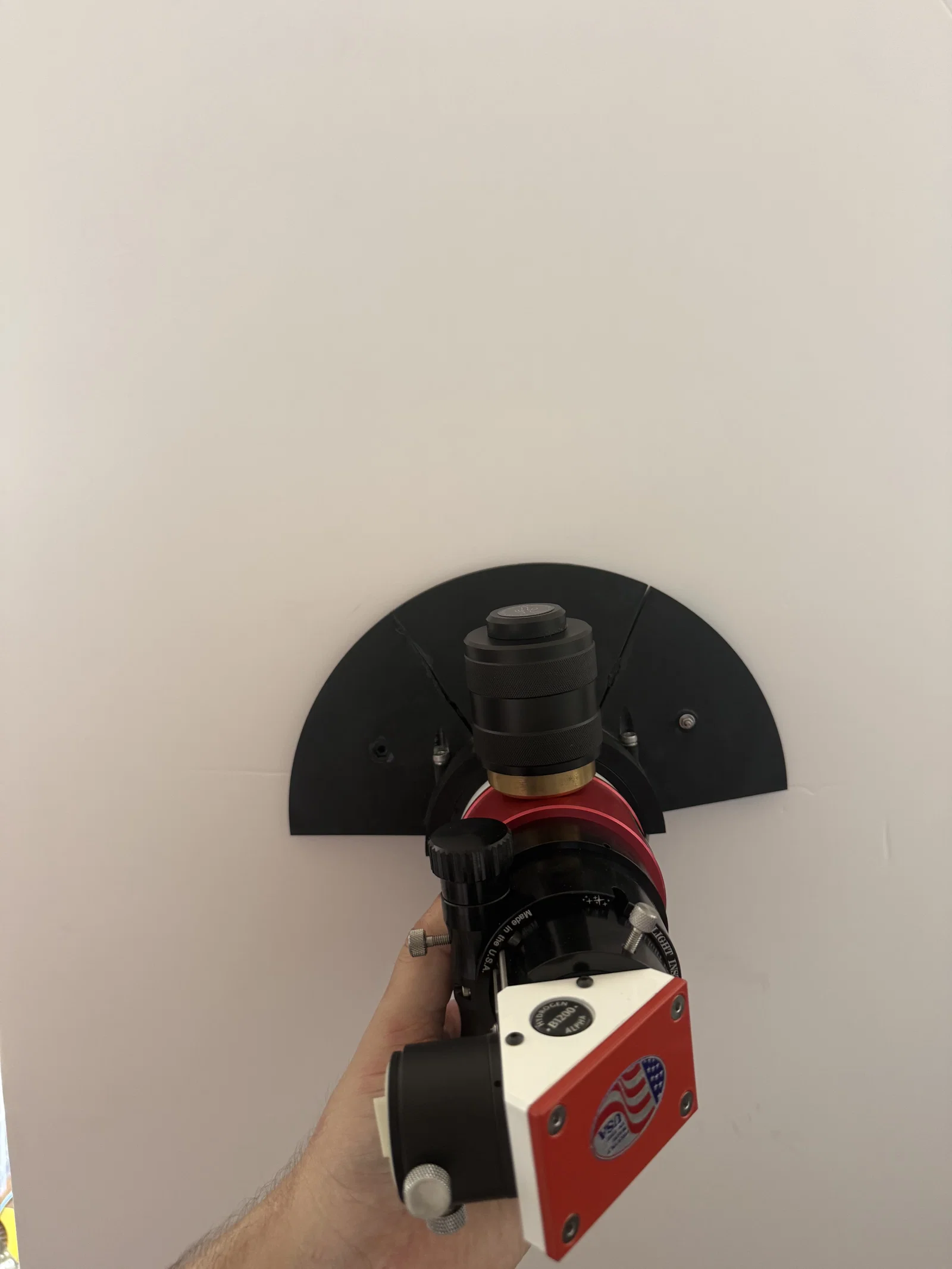

Nếu dùng vòng đỡ (ring) zin của Lunt, bạn cần thay hai con bu-lông giữ vòng bằng loại M5x55 (hoặc M5x60 nếu muốn nó nhô ra dưới lỗ một chút cũng được). Với tấm bảng 1/4", phần kết nối giữa thân và kẹp giữ cần bu-lông M4x30 (trong hình đang dùng M3x35 có kèm long đền).

Danh sách linh kiện cần in:

• Body 1, Body 2, Body 3
• Retainer (3 cái)
• Guide 1, Guide 2

Phần cứng bổ sung khuyến nghị:

• Tấm bảng foam core 1/4" tùy chọn kích thước
• (3) Bộ bu-lông M4x30, long đền M4 và đai ốc M4
• (2) Bu-lông M5x60

Thiết kế này tối ưu cho in resin, có thể đặt nằm phẳng hoặc dựng đứng trên cạnh nghiêng đều được. Bản in trong hình bị lỗi bám dính vào bàn in, đây là do loại resin mình dùng lúc đó chứ không phải lỗi thiết kế đâu nhé.

Gợi ý tùy chỉnh: Bạn có thể khoan thêm một lỗ ở mảnh thân giữa để gắn kính ngắm mặt trời (solar guide/sol-searcher/v.v).
