Hệ thống lưu trữ mô-đun gắn thanh ray đuôi én cho Campervan

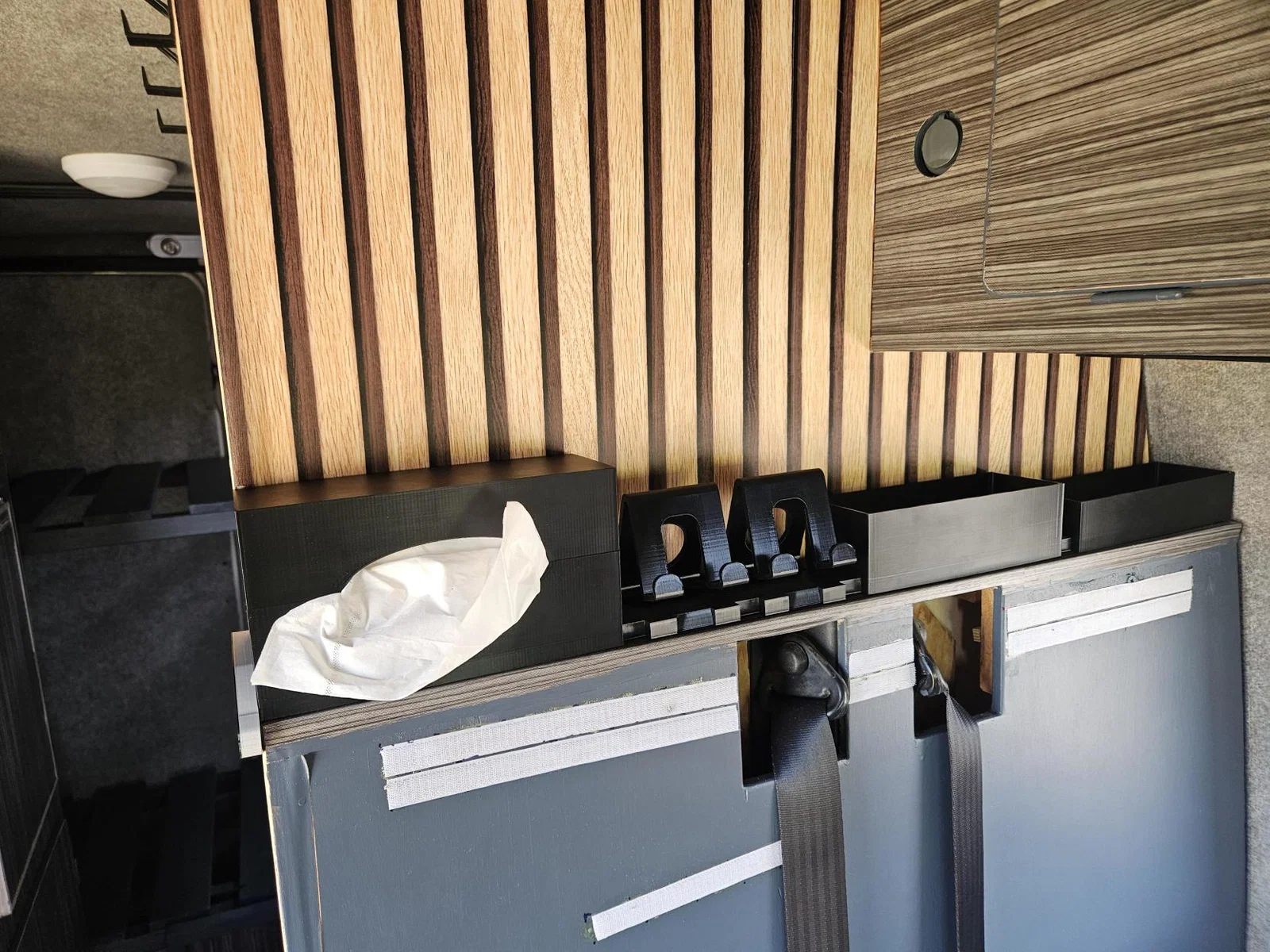

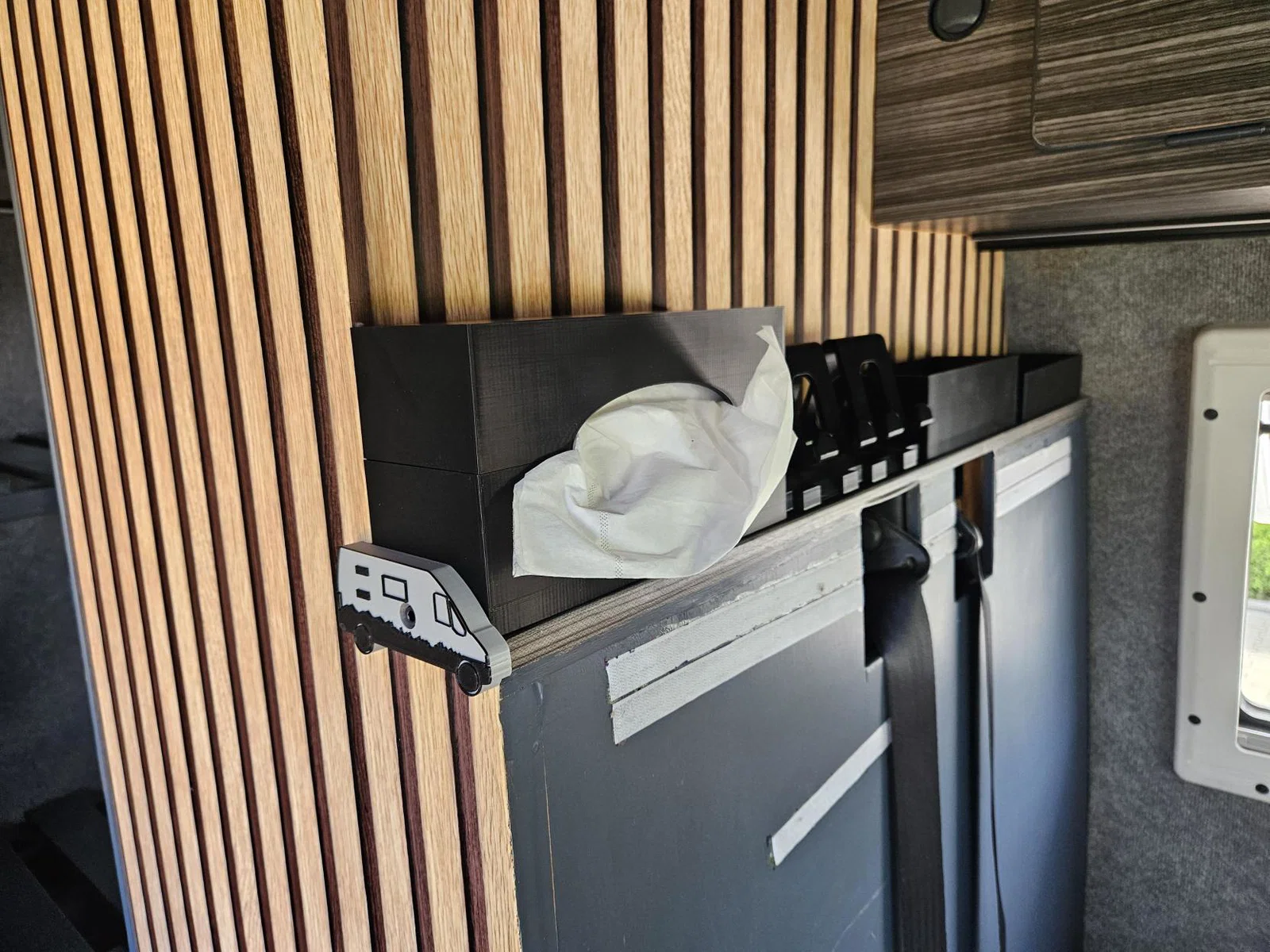

Đây là hệ thống lưu trữ dạng mô-đun cực kỳ tiện dụng, được thiết kế ban đầu cho xe campervan, nhưng cũng hoàn hảo để sử dụng tại nhà (nhà bếp, nhà xưởng, gara hoặc bàn làm việc)—bất cứ nơi nào bạn muốn sắp xếp không gian của mình thật ngăn nắp. Hệ thống sử dụng thanh ray hình đuôi én (dovetail) gắn bằng vít làm nền tảng. Để dễ dàng in trên các bàn in tiêu chuẩn, thanh ray được chia thành 3 phần riêng biệt. Các hộp, giá đỡ và miếng đệm cá nhân sẽ trượt vào rãnh này, giúp chúng cố định chắc chắn và không bị đổ. Để tránh các vật dụng bị xê dịch theo phương ngang, tất cả các bộ phận đều có khe cắm nam châm neodymium bên dưới, giúp liên kết các linh kiện thành một chuỗi vững chắc. Toàn bộ hệ thống được khóa gọn gàng ở đầu mở bằng một khối chặn hình chiếc xe campervan, trong khi phía còn lại dựa vào tường. Mặt trước của thanh ray cuối có lỗ lục giác cho đai ốc M5, cho phép khối chặn hình xe campervan được cố định chắc chắn bằng một con vít M5x10mm. Danh sách vật liệu (BOM) Để lắp ráp hoàn chỉnh, bạn sẽ cần: Các bộ phận in 3D: các phần của thanh ray đuôi én, các loại hộp/giá đỡ, miếng đệm và khối chặn cuối hình xe campervan. Phụ kiện: Vít gỗ để gắn thanh ray vào kệ hoặc tường. 1x Vít M5x10mm + 1x Đai ốc M5 (để khóa khối chặn vào thanh ray). Nam châm Neodymium (Tròn): 5x5 mm – Cần cho các ngăn chính và giá đỡ. 6x2 mm, 5x3 mm, hoặc 10x1 mm – Tùy thuộc vào độ dày/phiên bản miếng đệm mà bạn chọn in. Hướng dẫn lắp ráp 1. Gắn thanh ray: Căn chỉnh 3 phần của thanh ray đuôi én lên kệ hoặc bảng của bạn. Cố định chặt bằng cách bắt vít qua các lỗ vít đã được thiết kế sẵn. 2. Chuẩn bị khóa thanh ray cuối: Nhét một đai ốc M5 vào lỗ lục giác ở mặt trước của thanh ray cuối. 3. Lắp nam châm: Nhấn nam châm neodymium tròn vào các khe bên dưới của giá đỡ và miếng đệm đã in. Bạn có thể cố định chúng bằng một giọt keo dán sắt nếu cần. Lưu ý quan trọng: Hãy chú ý kỹ cực của nam châm! Đảm bảo chúng được đặt sao cho các hộp và miếng đệm liền kề hút lấy nhau. 4. Trượt các mô-đun vào: Trượt hộp khăn giấy, giá đỡ điện thoại hoặc các thùng lưu trữ vào rãnh đuôi én theo cách sắp xếp bạn muốn, chèn các miếng đệm vào giữa để đạt được độ khít hoàn hảo. 5. Khóa hệ thống: Trượt khối chặn hình xe campervan vào cuối thanh ray và siết chặt bằng vít M5x10mm vào đai ốc M5 đã chuẩn bị sẵn. Việc này giúp các mô-đun không bị trượt ra ngoài. Cài đặt in khuyến nghị * Chất liệu: Khuyên dùng PETG hoặc ASA/ABS nếu sử dụng trong xe campervan (PLA có thể bị cong vênh trong nội thất xe nóng vào mùa hè). Đối với nhu cầu sử dụng tại nhà, PLA tiêu chuẩn vẫn hoạt động hoàn hảo.
