Bộ phận giữ ống PTFE cho Snapmaker U1 (Thiết kế một mảnh)

Đây là phiên bản thay thế cho bộ phận giữ ống PTFE của máy in Snapmaker U1.

Bộ phận gốc không được thiết kế tối ưu cho in 3D, vì vậy mình đã thiết kế lại hoàn toàn dựa trên bản gốc và chuyển nó thành cấu trúc một mảnh thay vì hai mảnh như cũ.

Cơ chế bản lề khớp nối ban đầu đã được thay thế bằng một cơ chế đàn hồi (compliant mechanism): bao gồm một lò xo tích hợp và bộ giới hạn dịch chuyển hình chữ S. Điều này cho phép chi tiết hoạt động trơn tru chỉ với một mảnh in duy nhất.

Phiên bản này ngắn hơn bản gốc một chút và có thêm rãnh đi dây rút ở phía trên, giúp việc cố định ống PTFE trở nên dễ dàng hơn.

Mình đã in chi tiết này bằng nhựa Nylon. Nếu bạn không có Nylon, mình khuyên nên dùng ít nhất là PETG. Không nên dùng PLA vì loại nhựa này dễ bị biến dạng theo thời gian (creep).

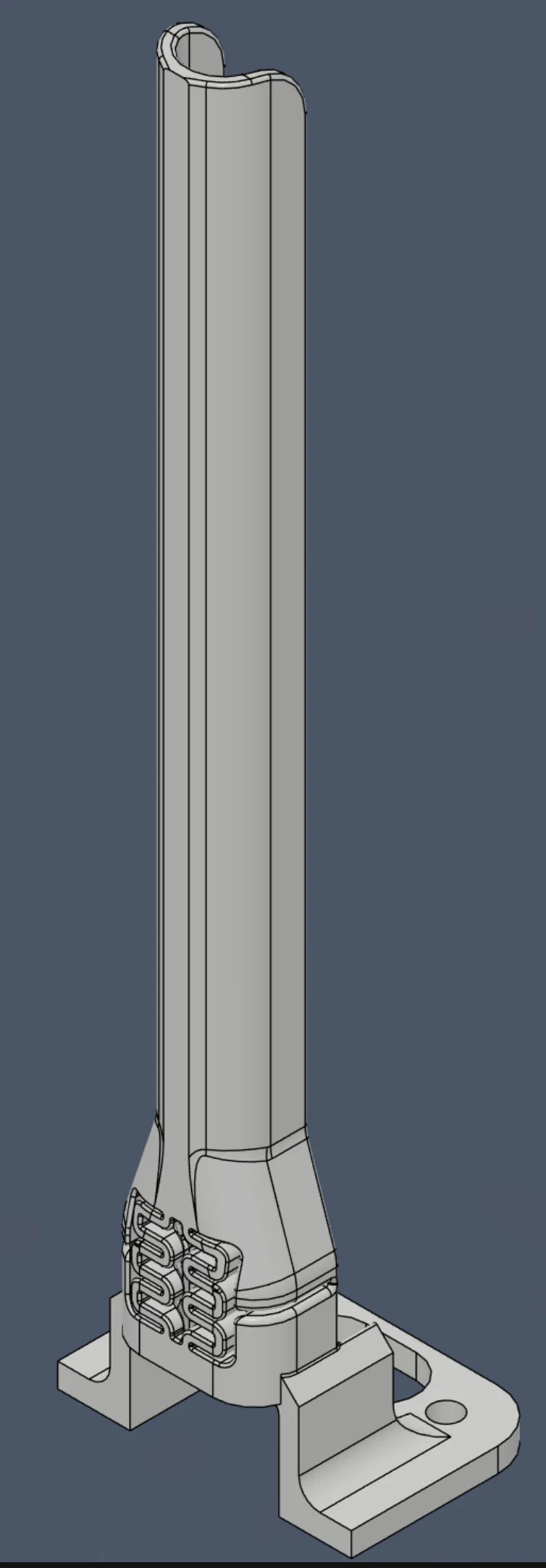

Ảnh cận cảnh CAD khu vực áp dụng cơ chế đàn hồi.

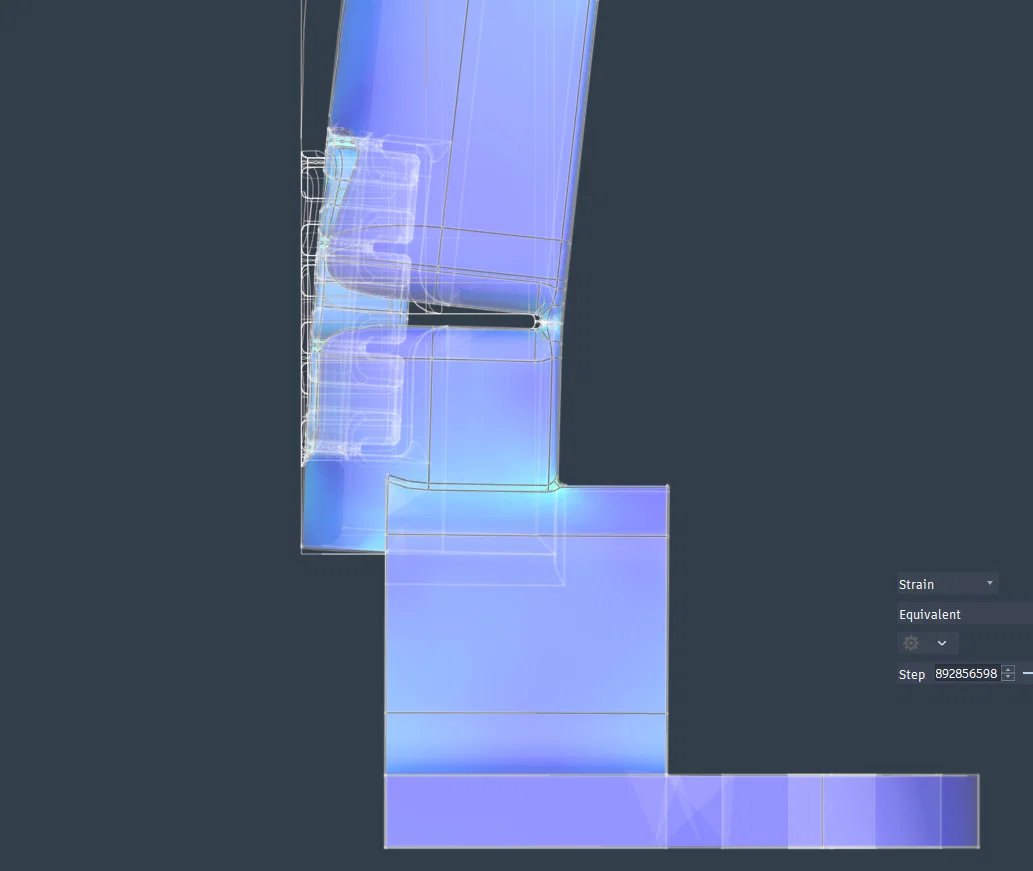

Đây là kết quả phân tích tĩnh học phi tuyến tính thực hiện trên phần mềm Fusion.

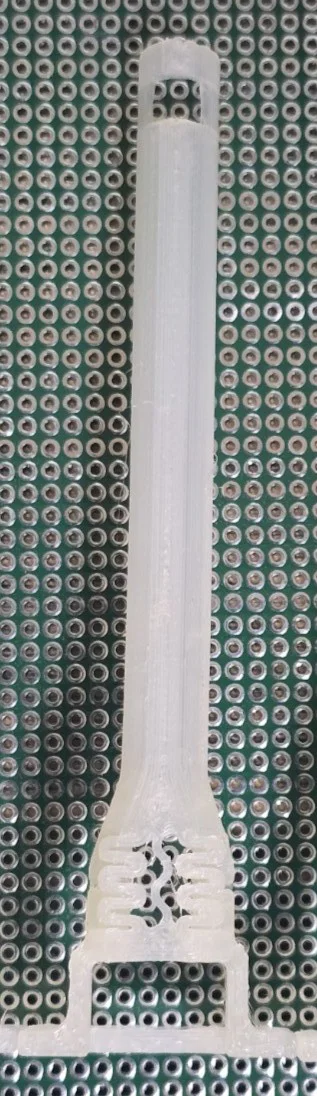

Ảnh chụp sự biến dạng của cơ chế sau khi lắp đặt, khi đầu in đã di chuyển hết cỡ về phía trước.
