Bộ giữ khớp nối ống tưới 9mm

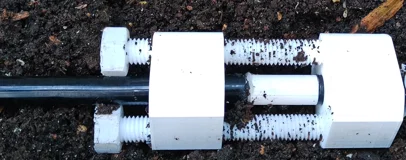

Mình đang dùng loại ống tưới nước có đường kính trong 7mm và đường kính ngoài 9mm. Trước đây mình đã in 3D phần khớp nối để nối các đoạn ống, nhưng khi áp lực nước tăng lên thì ống hay bị tuột ra ngoài. Vì vậy, mình đã thiết kế thêm bộ phận này để giữ cố định ống không bị tuột. Phần lỗ xỏ ống được thiết kế hơi côn một chút.

Phần bu lông sử dụng tiêu chuẩn ISO M10. Bạn có thể dùng bu lông kim loại, nhưng vì không yêu cầu độ bền quá cao nên mình đã chuẩn bị sẵn file để in 3D luôn. Khi siết bu lông, nhớ bôi một chút dầu vào trước khi vặn nhé. Bộ phận này có 4 lỗ bắt bu lông, bạn hãy dùng 2 lỗ đối diện nhau để cố định là được.

Theo mình thì nhựa PLA không đủ bền cho mục đích này. Mình đã in bằng PETG với độ infill 15% và lắp đặt ở vị trí không bị ánh nắng mặt trời chiếu trực tiếp. Khi in, lưu ý đặt các chi tiết bu lông thẳng đứng nhé.
