Bộ linh kiện nâng cấp cho APFG/VFC MCX

Mình không thích cách cái bolt nó cạ và làm mòn upper receiver trên cây APFG MCX, nên mình quyết định thử khắc phục nó. Giải pháp này sử dụng thêm một thanh guide rod và bạc đạn đồng, nên mod này không dễ làm đâu, nhưng có vẻ như bộ ổn định guide rod đã đủ để giảm ma sát và cải thiện hiệu suất gas rồi đó.

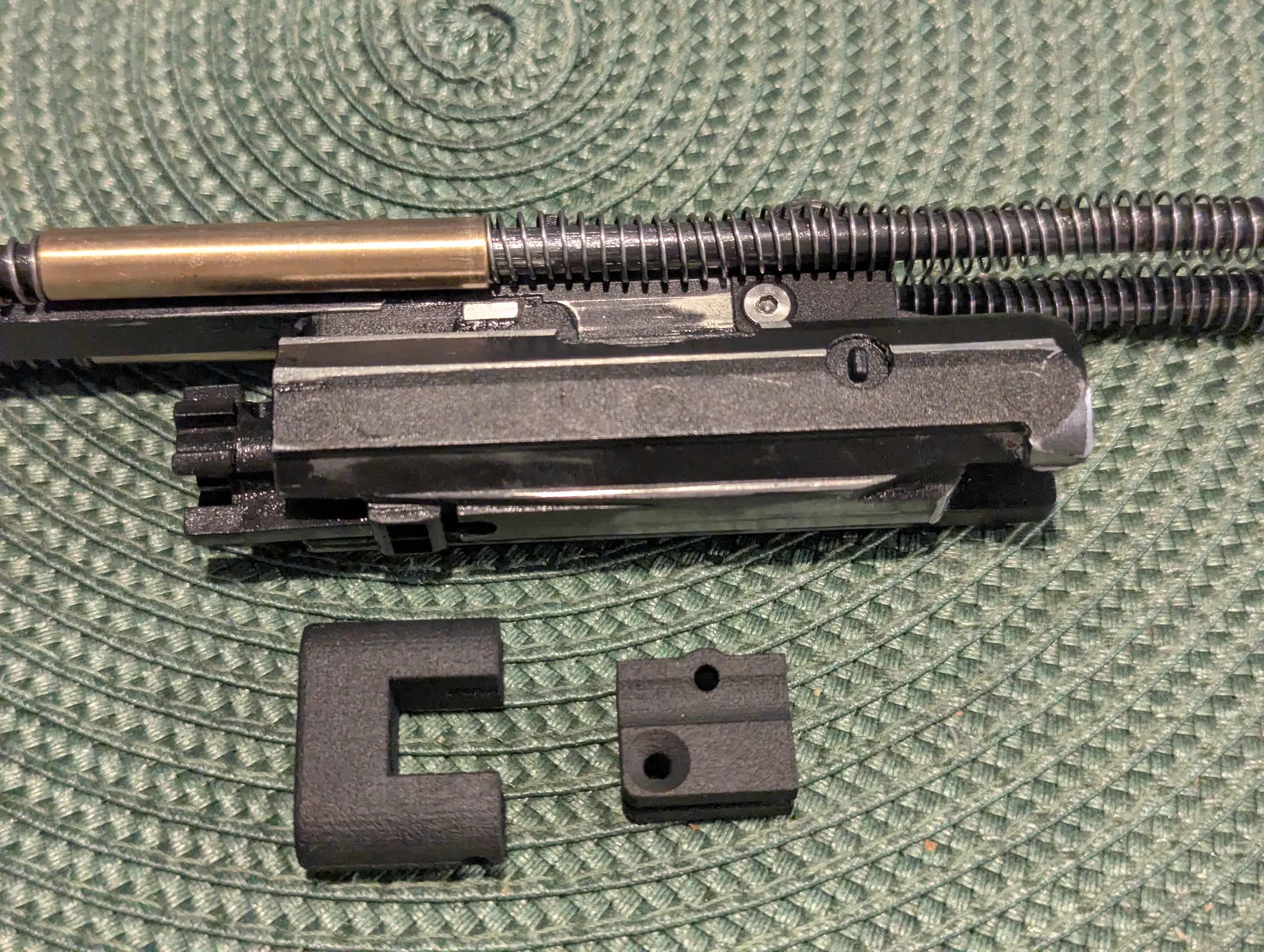

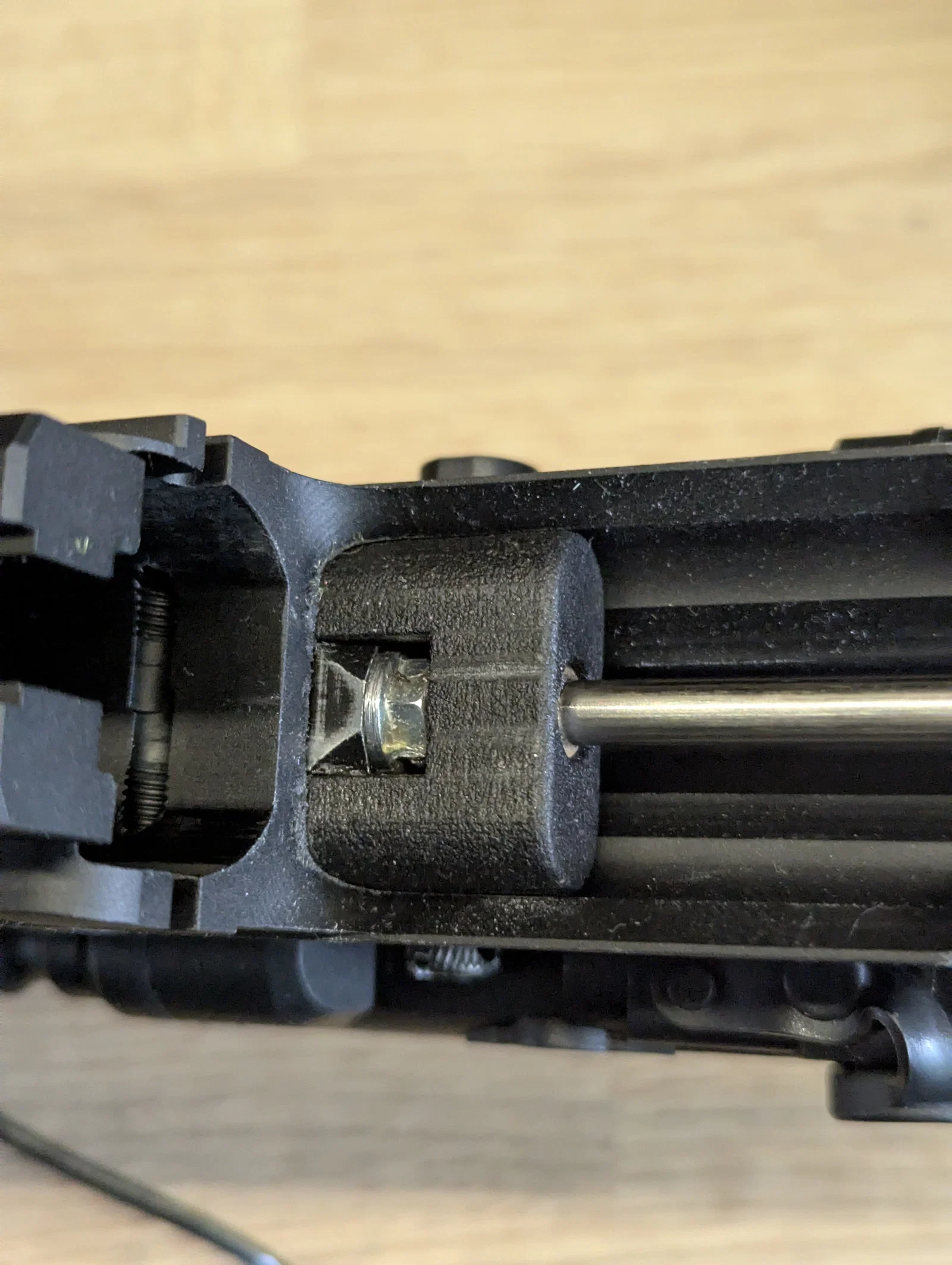

Bạn sẽ cần hai con ốc M3x8 grub để gắn bộ ổn định vào.

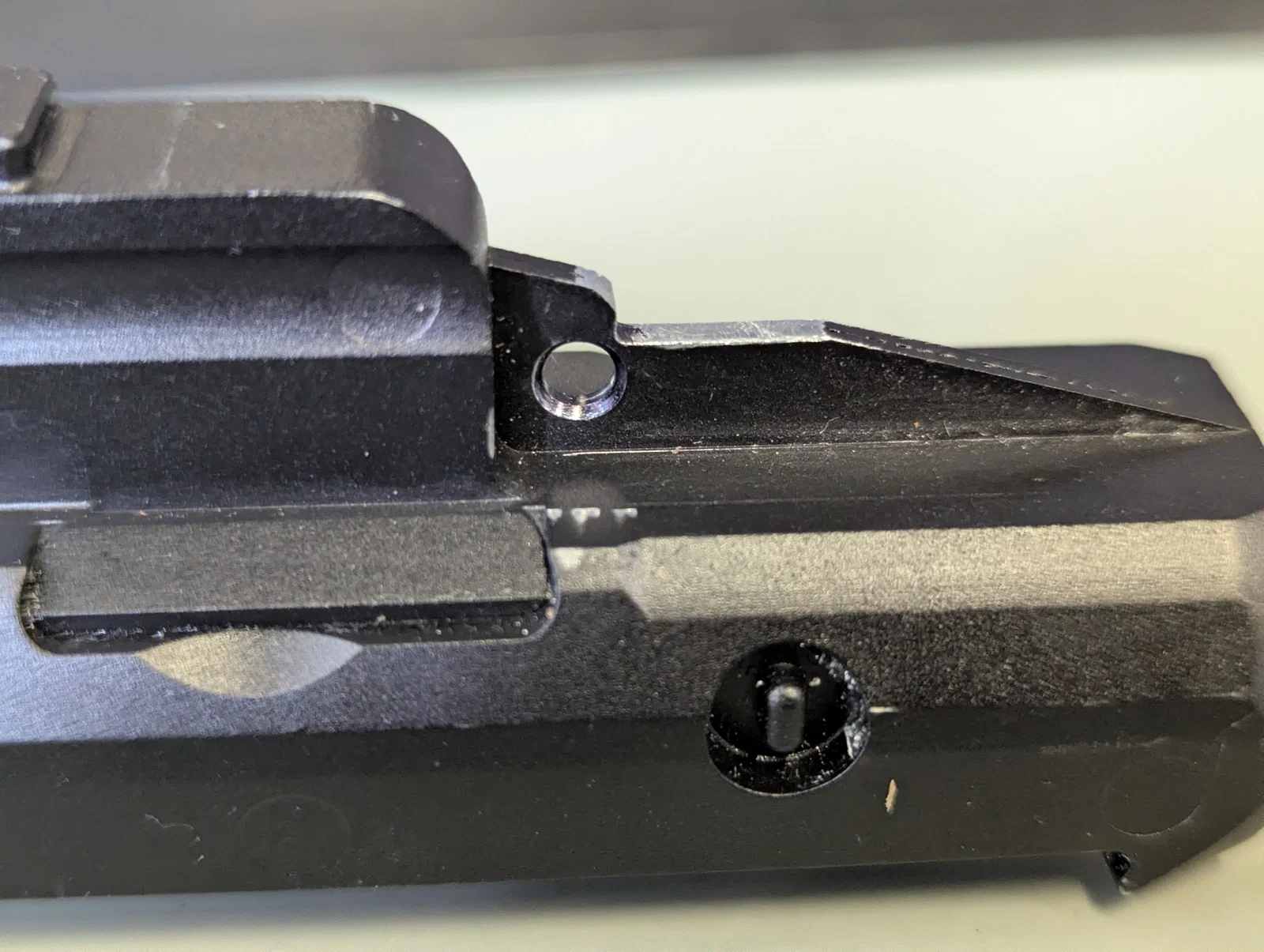

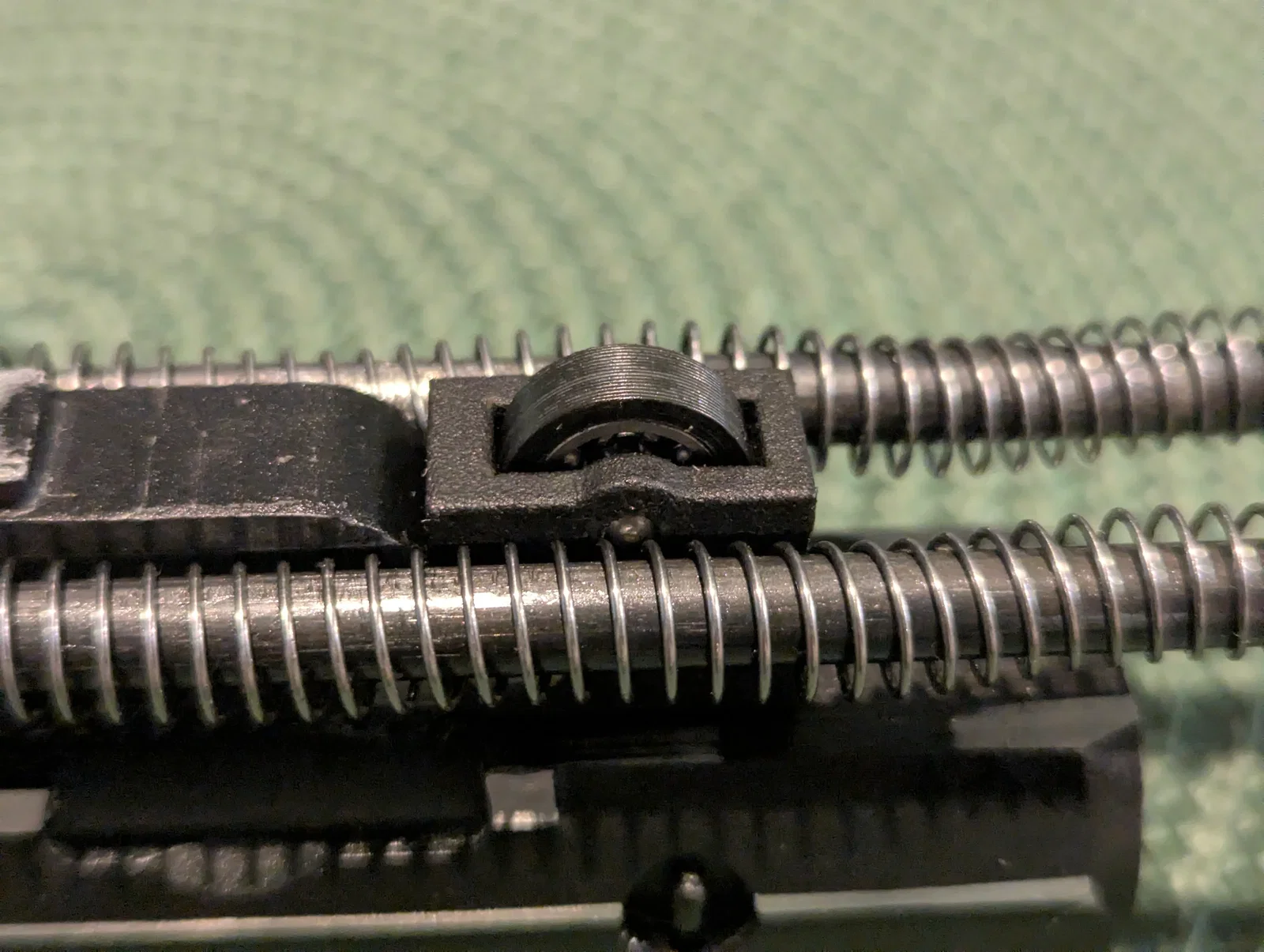

Đối với con lăn (roller), cần phải sửa đổi nhẹ phần bolt như trong hình. Nó được kẹp vào bolt bằng một con ốc M3x8 countersunk và một con ốc tán M3 loại low-profile. Trục được làm từ chốt 3x8mm, bạc đạn sử dụng là loại 623 không có seal hai bên để đạt độ ma sát thấp nhất.

"Lốp" cho con lăn nên in bằng nhựa TPU cứng rồi dán vào bạc đạn là tốt nhất.

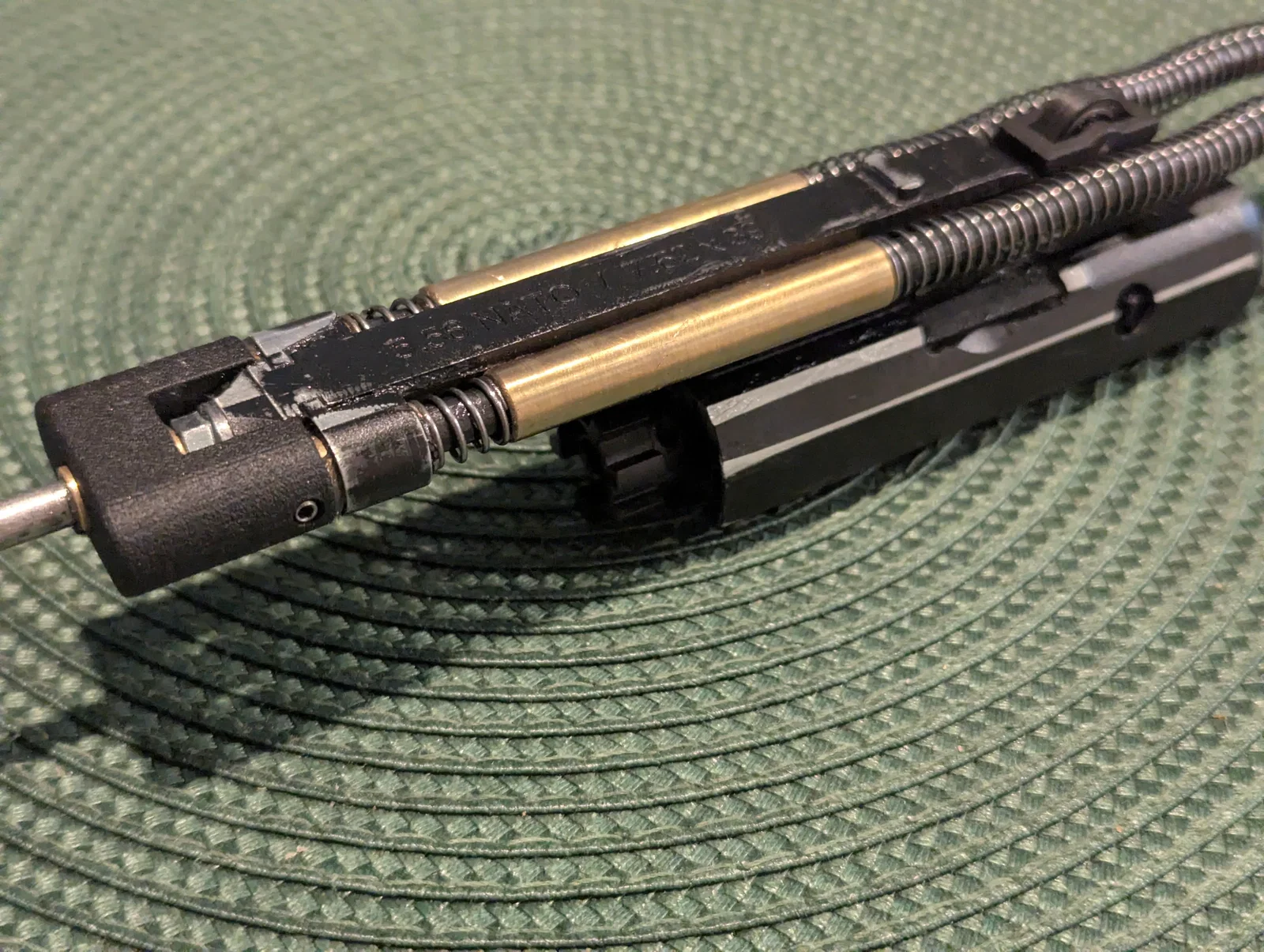

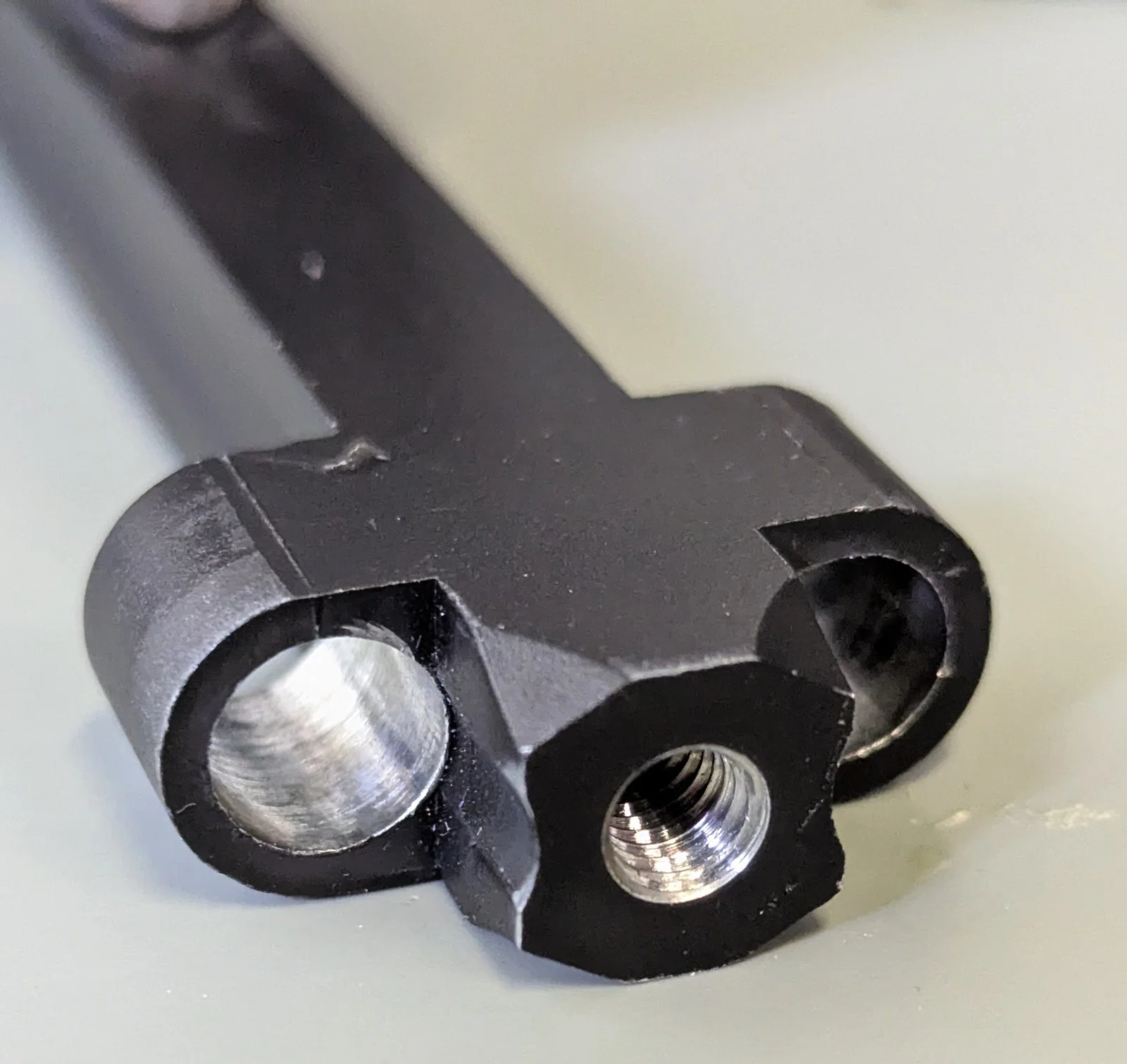

Nếu bạn muốn lắp thêm thanh guide rod thứ ba, mình có kèm theo file mẫu khoan để khoan một lỗ 4mm trên bolt rồi taro ren M5. Bạc đạn đồng có kích thước đường kính ngoài 7mm, đường kính trong 5mm, dài 10mm. Các lỗ zin cho guide rod được khoan rộng ra thành 7mm, sau đó mình ép bạc đạn đã khoan rộng thành 5.6mm vào (mình biết là hơi phức tạp).

Tất cả những thứ này giúp giảm đáng kể độ rơ của thiết kế mà vẫn đảm bảo hoạt động trơn tru. Khó mà đánh giá chính xác, nhưng mình kỳ vọng hiệu suất gas tăng ít nhất 30% sau khi nâng cấp và bolt cũng không bị mòn nhiều nữa.

Mình khuyên nên in bằng công nghệ MJF, nhưng in FDM cũng ổn. Nếu in FDM mà bị vướng chỗ nào thì báo mình, mình sẽ up phiên bản không bo góc cho dễ in.
