Vỏ bọc ống nhựa ABS cho RAK WisMesh 1W Booster 2

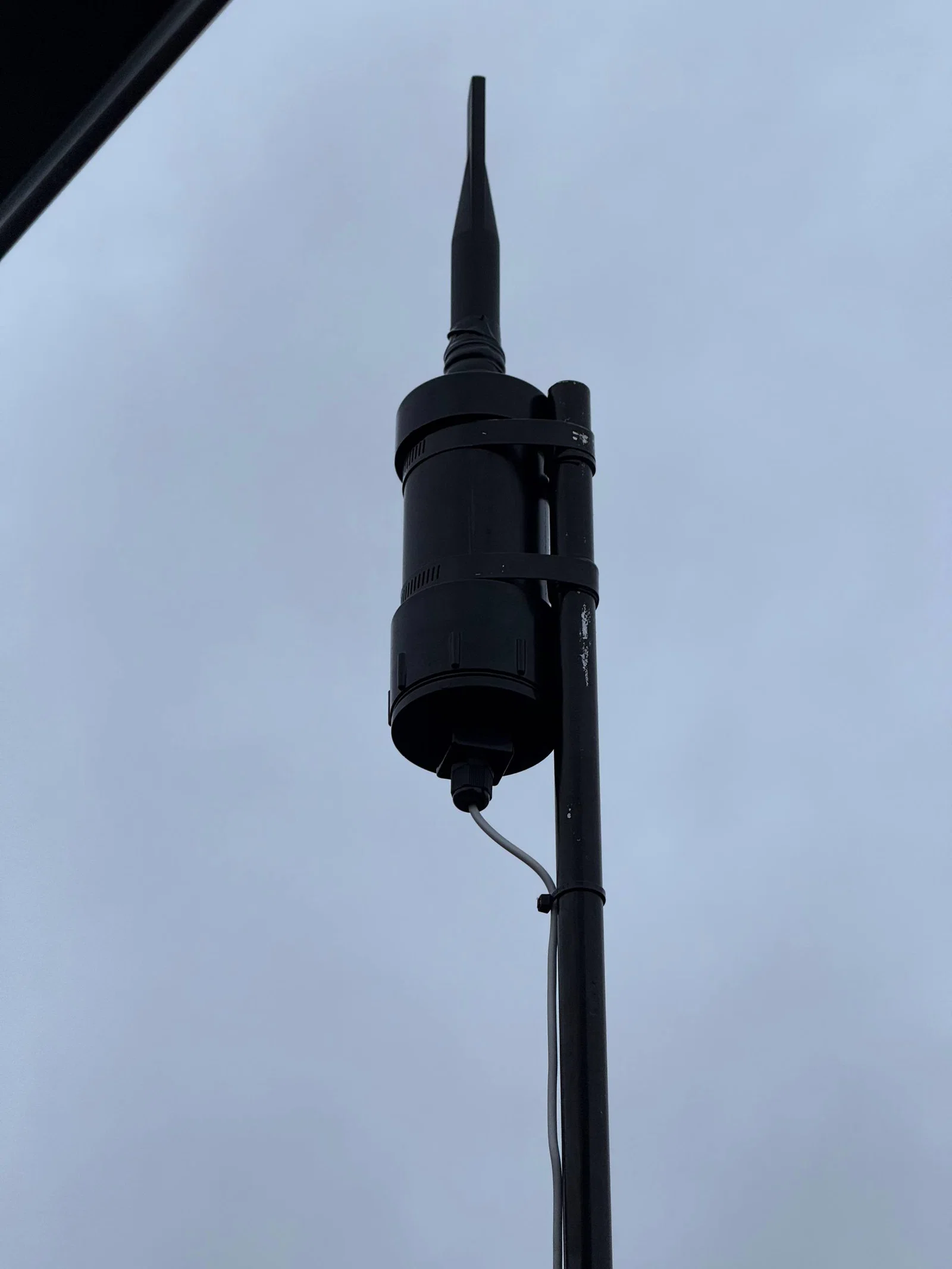

Gắn bộ WisMesh starter kit vào mặt trước, hai viên pin 18650 vào mặt sau, rồi trượt tất cả vào đoạn ống nhựa ABS 2 inch là bạn đã có ngay một nút mạng (node) chống chịu thời tiết, dễ dàng lắp đặt ở mọi nơi!

Danh sách vật liệu (BOM):

• Khoảng 12cm ống nhựa ABS 2 inch
• Nắp bịt ống ABS 2 inch, khoan lỗ 5/8 inch (để gắn anten loại N)
• Nối ren trong ABS 2 inch (female adapter hub x FIPT)
• Nắp ren ngoài ABS 2 inch (male plug MIPT), khoan lỗ 1/2 inch
• Ốc siết cáp PG7 (gọt bớt hai góc của đai ốc để lắp vừa vào nắp MIPT)
• Dây chuyển đổi N-type female sang MHF1 dài 5cm (https://www.aliexpress.com/item/1005008877279360.html)
• 2 đế pin 18650 (đấu nối song song, đầu cuối dùng JST-PH cái)
• 7 ốc nhiệt (heat-set inserts) M2.5x3.5x4
• 5 ốc đầu dù M2.5x6
• 2 ốc đầu dù M2.5x12 (nếu có dùng kẹp giữ anten, nếu không thì dùng M2.5x8)
• Kẹp giữ đầu nối IPEX

Hướng dẫn chung:

1. Khoan lỗ 5/8 inch trên nắp bịt thường, dùng dụng cụ vát mép để làm phẳng cạnh trong cho dễ thao tác sau này.
2. Khoan lỗ 1/2 inch trên nắp vặn, gắn ốc siết cáp PG7 vào đây để làm lối đi dây cho USB hoặc nguồn năng lượng mặt trời.
3. Dùng keo dán ống ABS để gắn nối ren trong vào một đầu ống 12cm, đầu kia gắn nắp bịt thường.
4. Lắp các ốc nhiệt vào tấm đế in 3D.

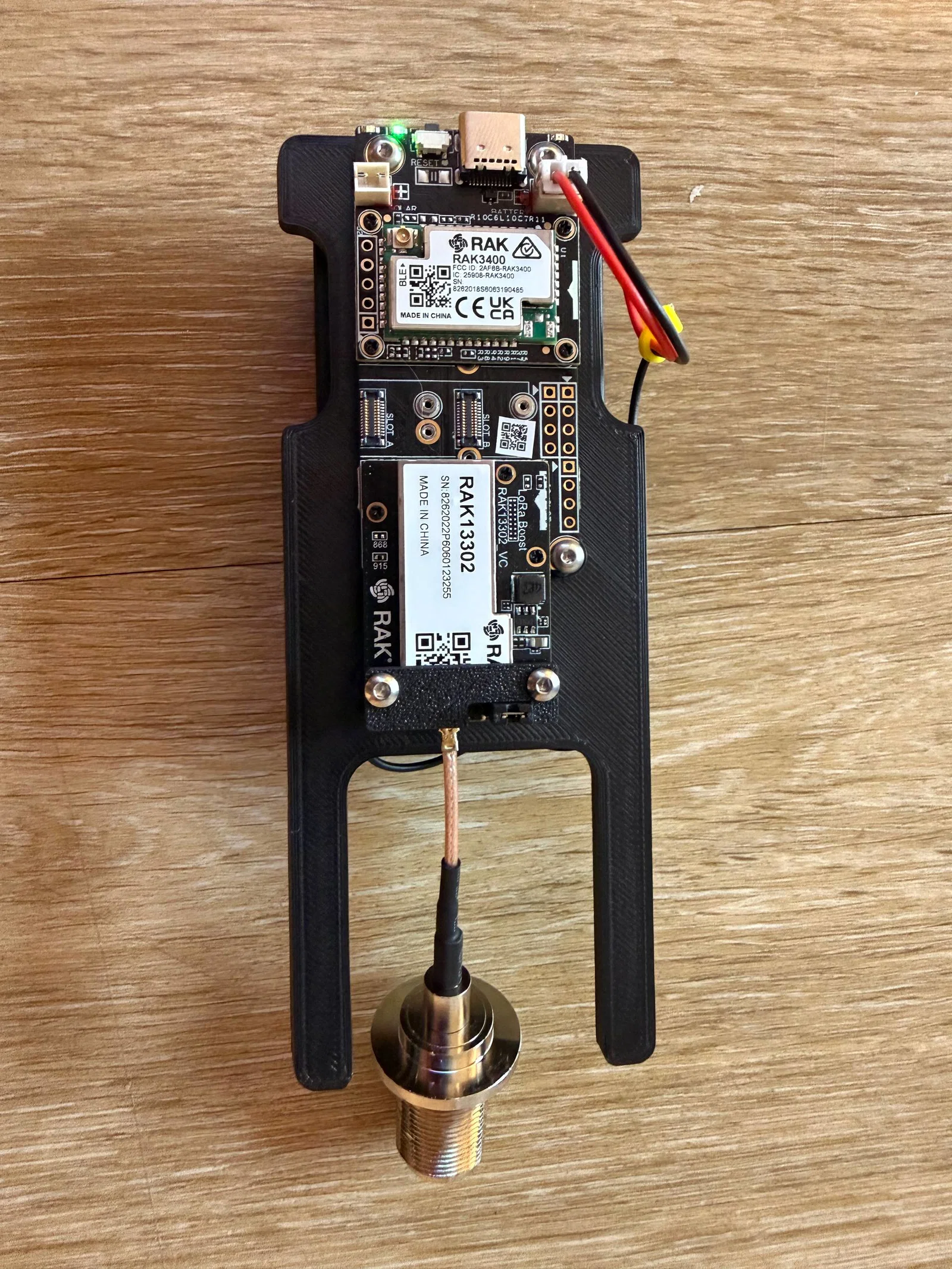

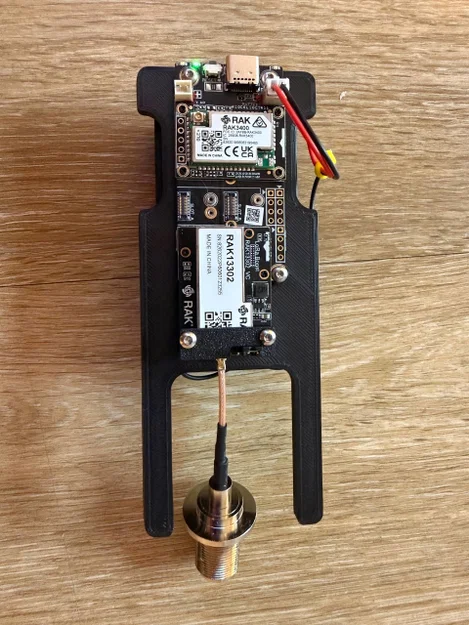

5. Bắt vít bo mạch chính RAK vào tấm đế.
6. Kết nối cáp chuyển MHF1 sang N, gắn kẹp giữ đầu nối rồi vặn chặt vào tấm đế.
7. Dán anten BLE vào tấm đế và kết nối với RAK Wisblock NRF52.

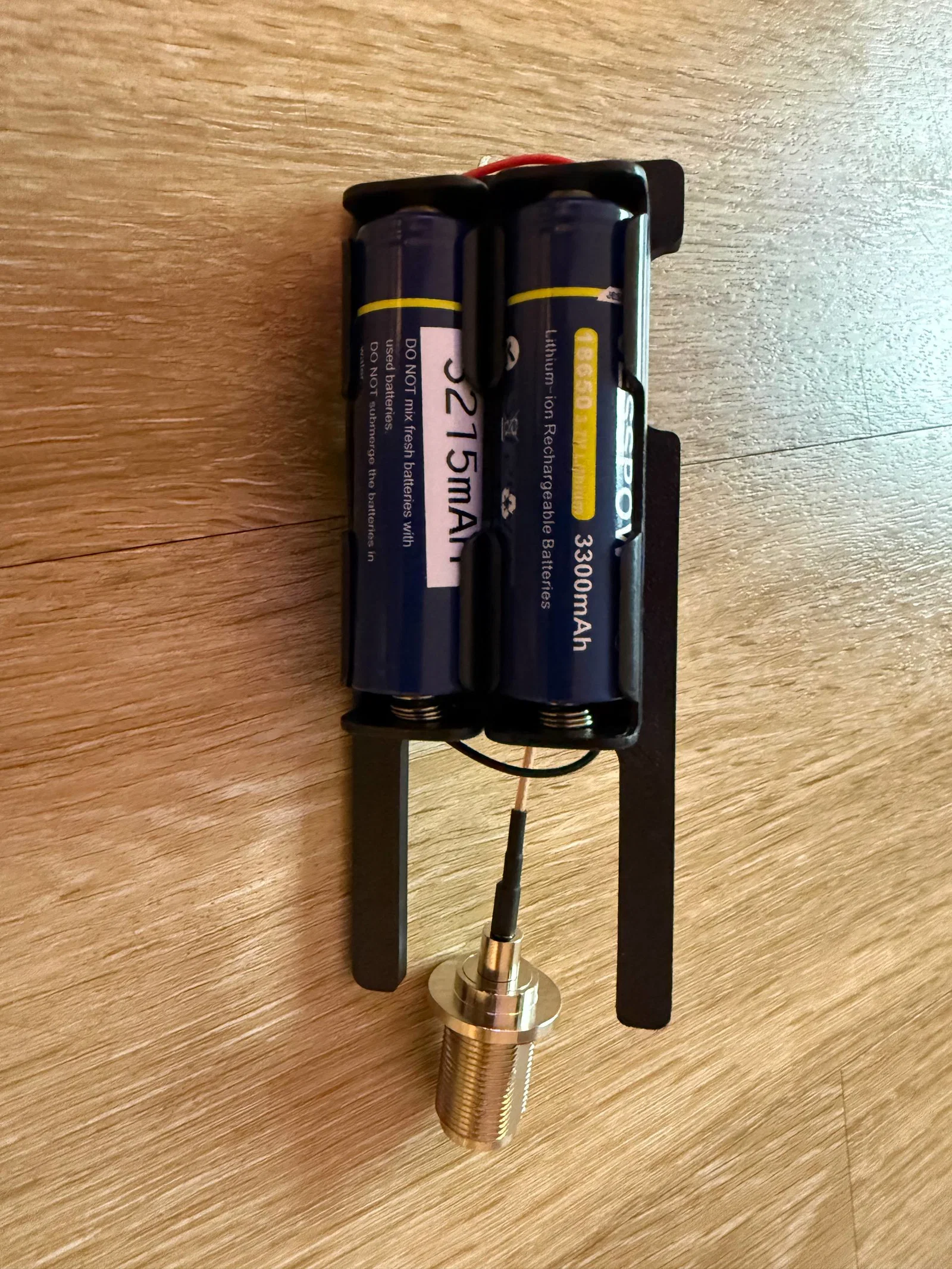

8. Bắt vít đế pin 18650 vào mặt sau tấm đế, đấu nối vào bo mạch RAK rồi lắp pin. Để tránh thiết bị phát sóng lúc này, bạn có thể đưa vào chế độ DFU. Nhớ thoát chế độ DFU sau khi đã lắp anten xong!

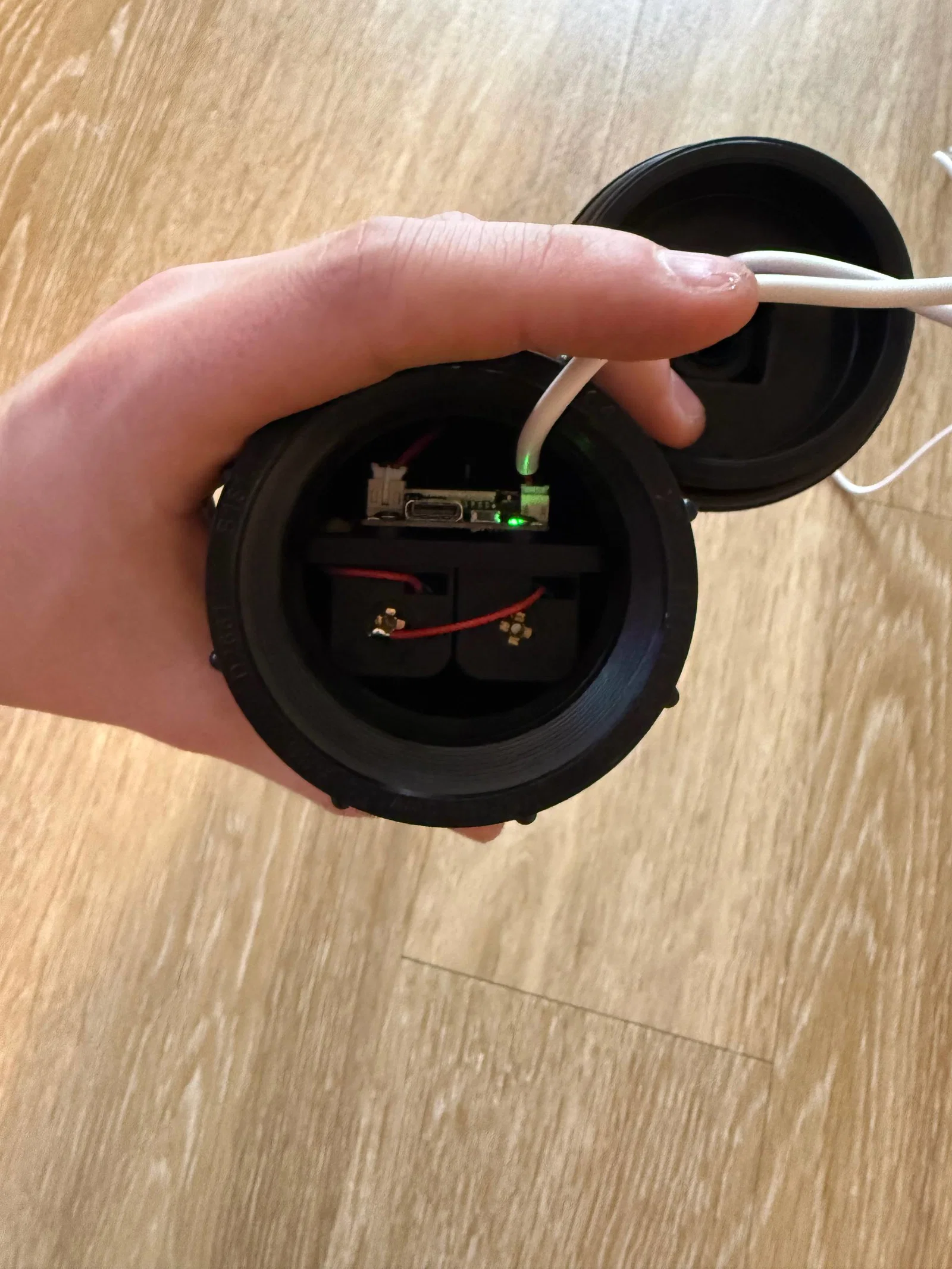

9. Luồn dây USB hoặc dây năng lượng mặt trời qua ốc siết cáp PG7, rồi cắm vào bo mạch RAK.
10. Trượt toàn bộ linh kiện vào ống ABS, đảm bảo đầu nối N nhô ra khỏi nắp trên. Vặn đai ốc giữ vào đầu nối N.
11. Vặn nắp đáy, siết chặt ốc PG7 là xong, mọi thứ đã sẵn sàng hoạt động!
