Bộ Kit Cản Bảo Vệ (Bumper) Cho Kingsong F22 Pro

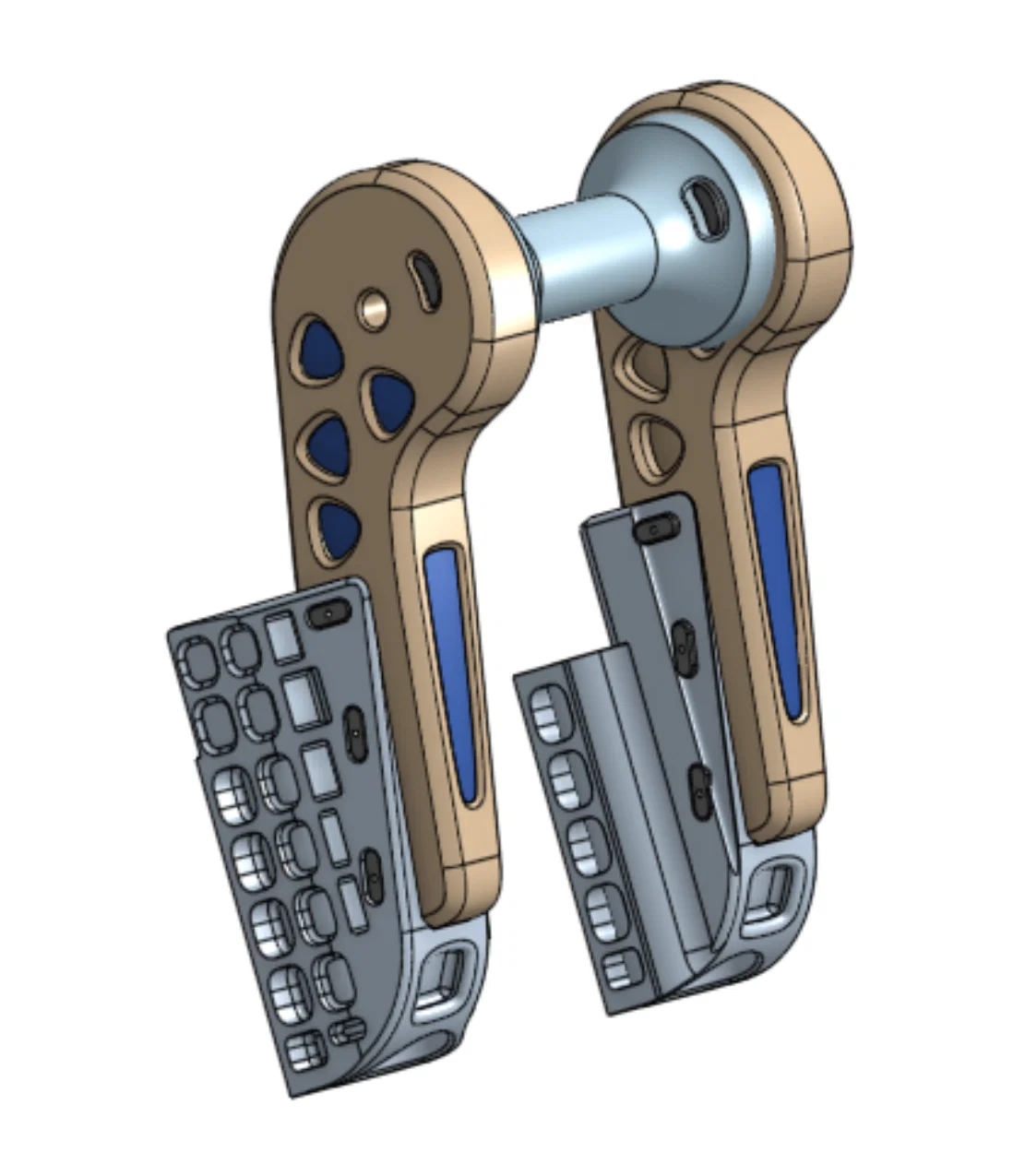

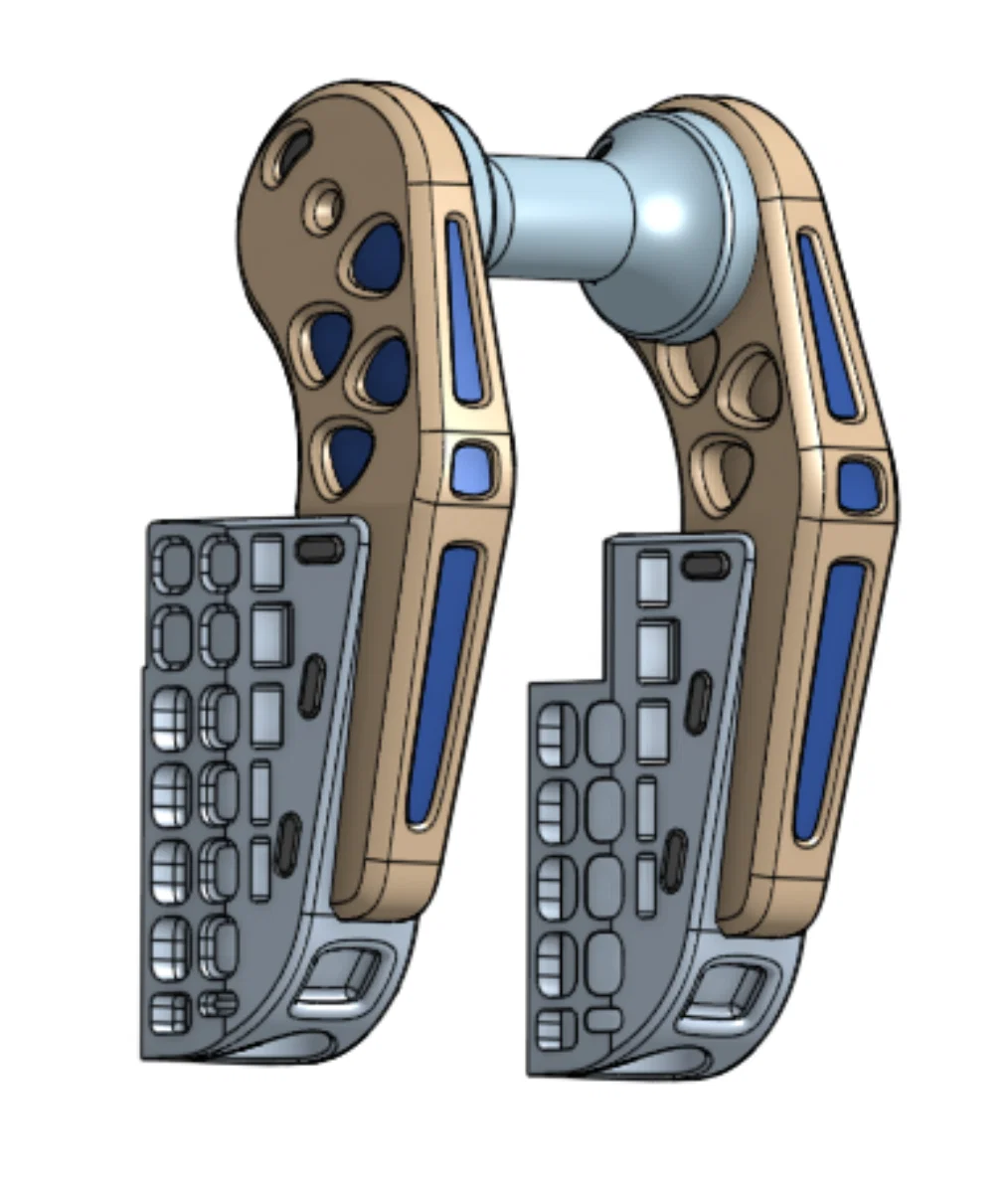

Bộ kit này bao gồm ba phần cho mỗi cản (bumper).

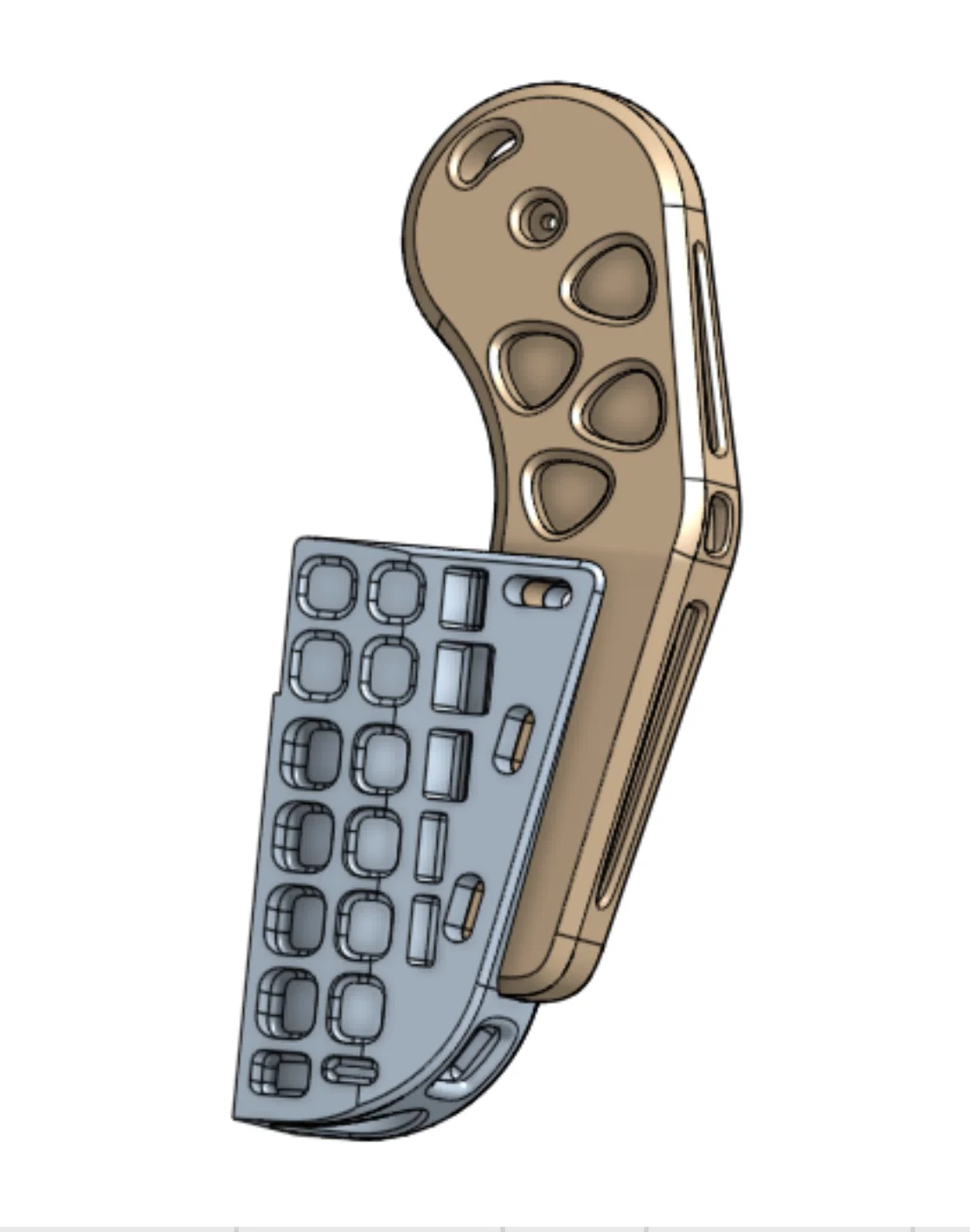

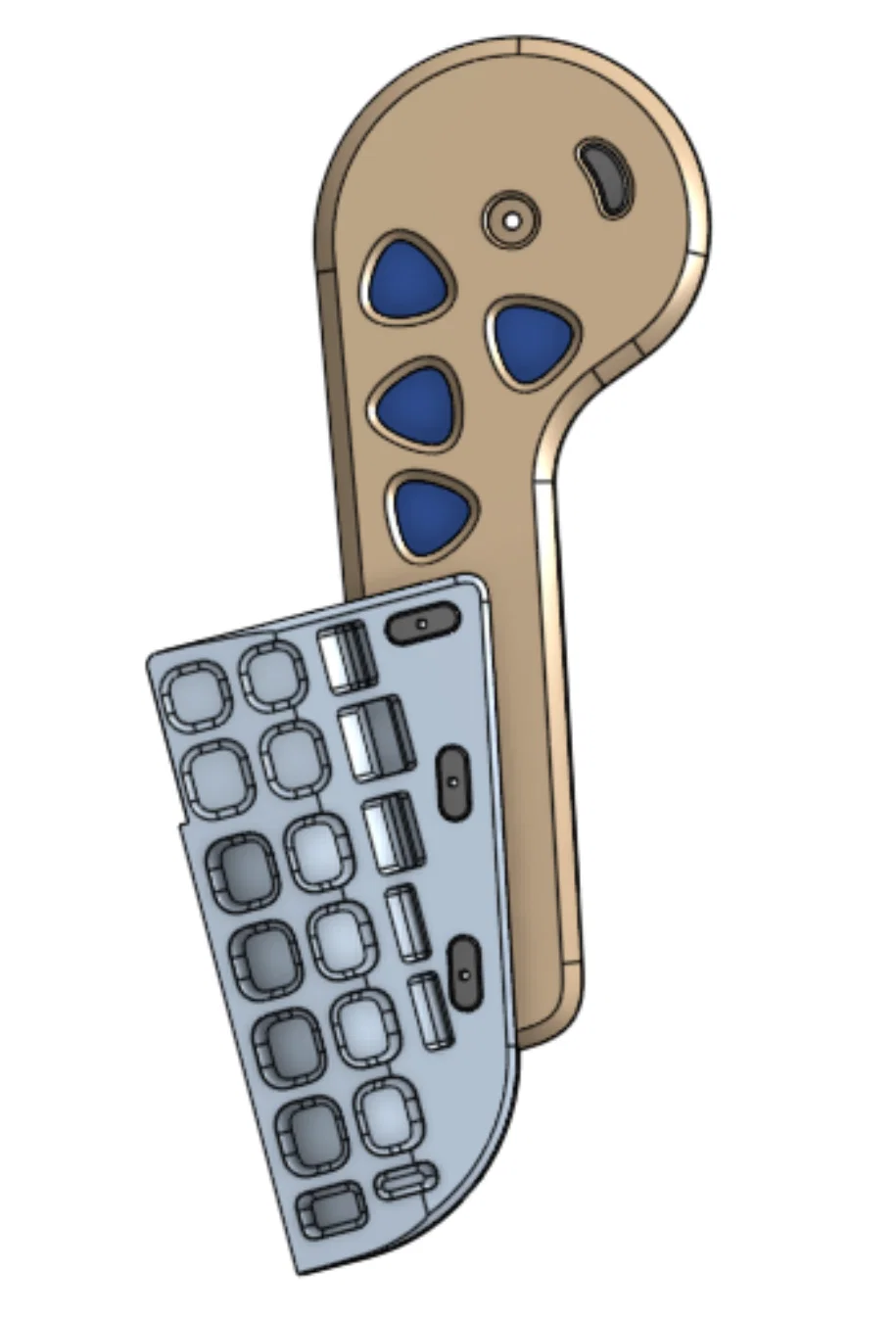

1. Phần đỡ giảm xóc (Suspension Support): 2 cái mỗi cản, trái và phải đối xứng nhau.

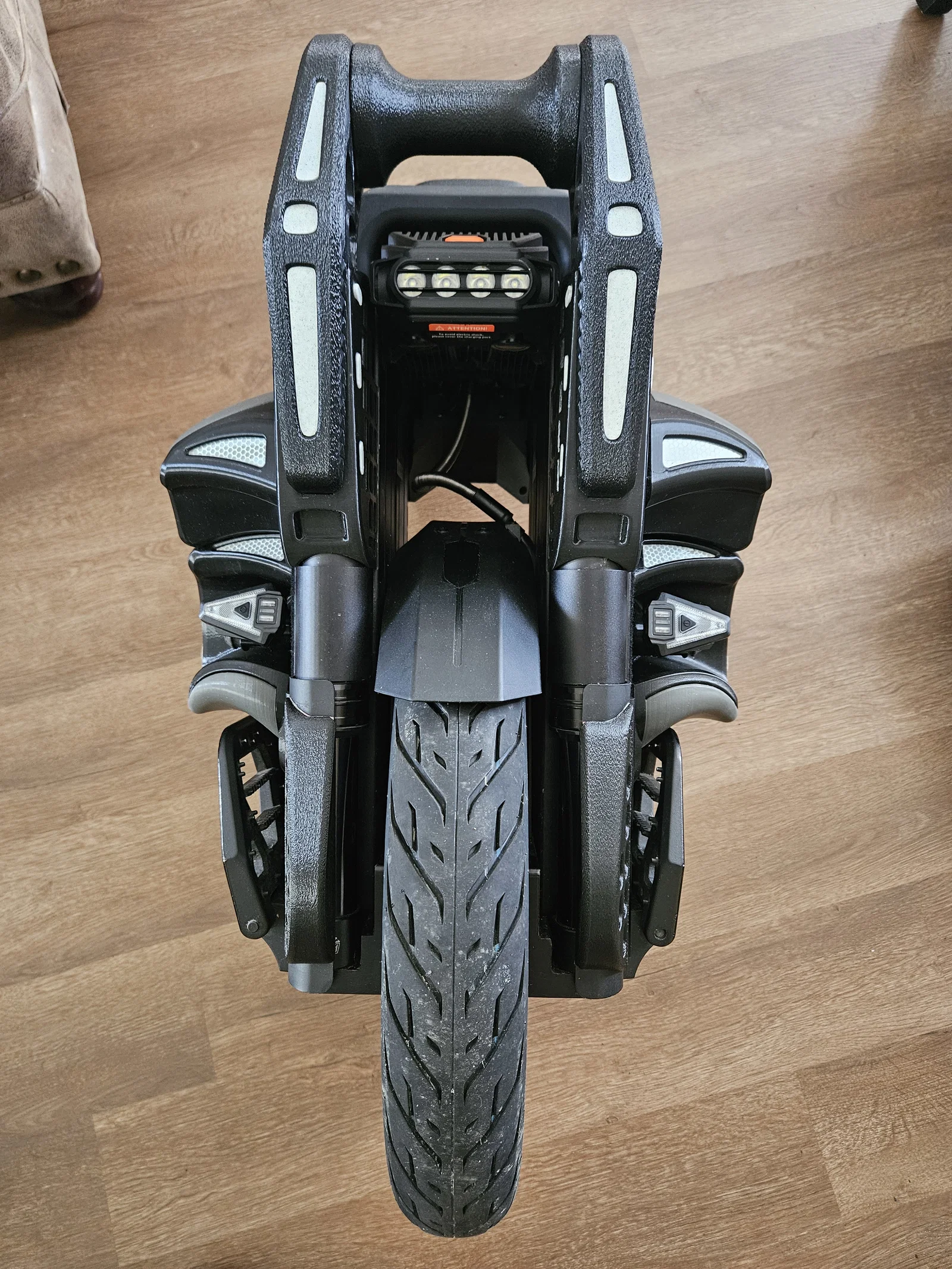

2. Phần cản dọc (Vertical Bumper): 2 cái mỗi cản, trái và phải đối xứng nhau.

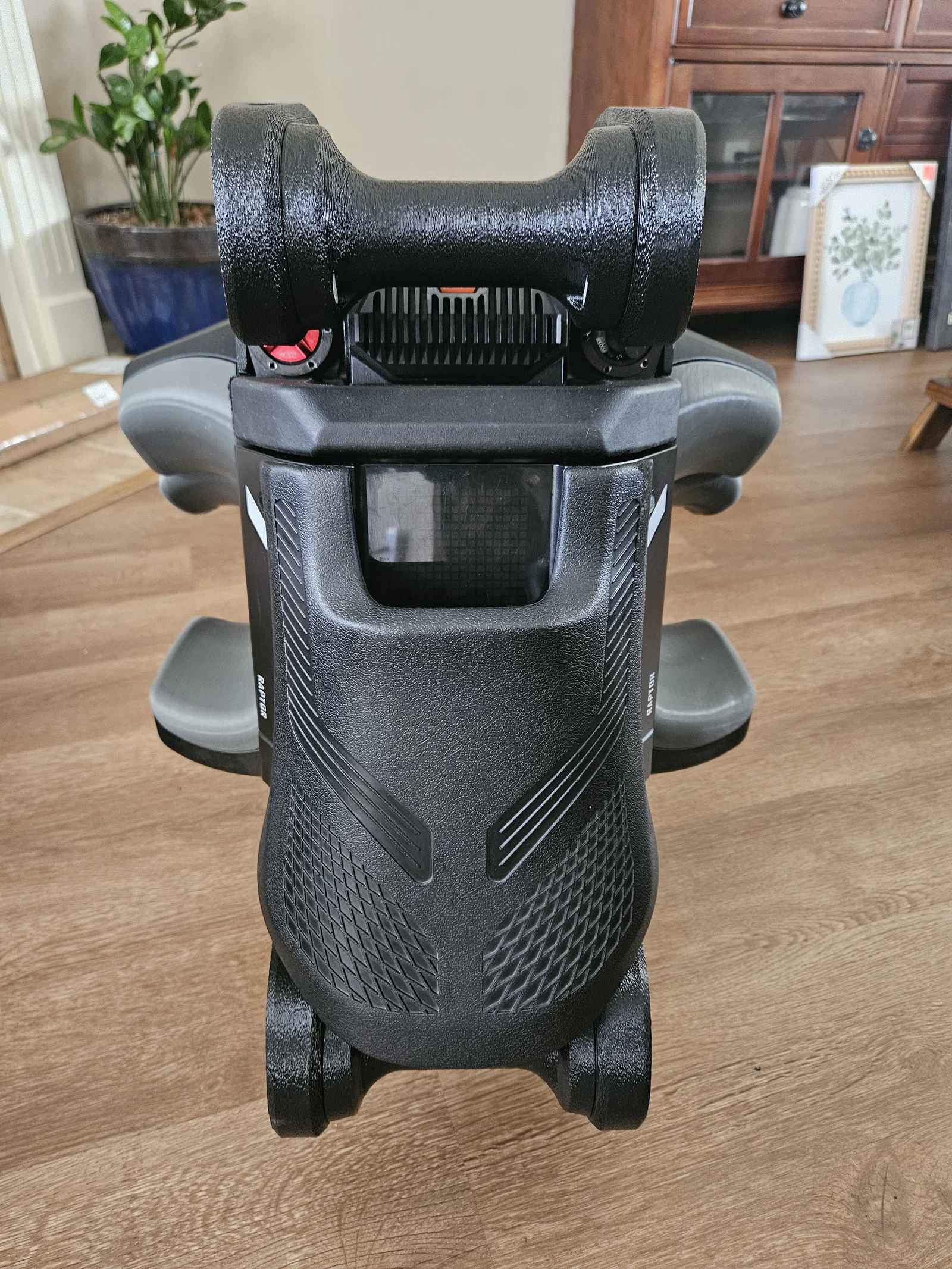

3. Phần thanh tay cầm ngang (Horizontal Handle Bar): 1 cái mỗi cản, dùng để ốp đè lên thanh tay cầm gốc.

Bạn cũng sẽ cần sử dụng các chốt giữ để khóa các bộ phận lại với nhau.

Hướng dẫn in và lắp ráp:

Thiết kế này rất dễ hiểu và lắp ráp cực kỳ đơn giản

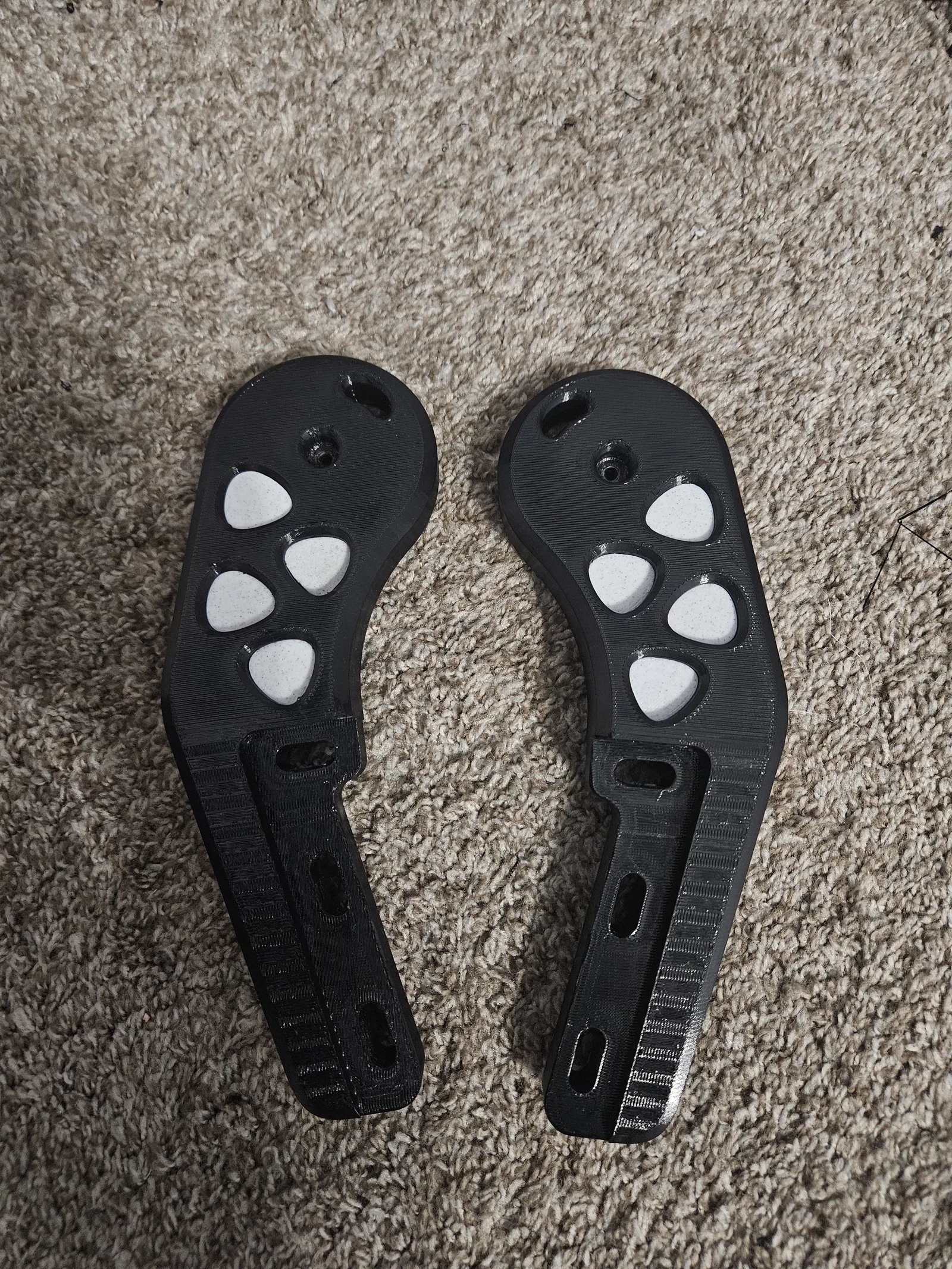

1. Mình in phần đỡ giảm xóc bằng nhựa PETG cho chắc chắn. Cài đặt 8-12 lớp tường, lớp bề mặt trên và dưới dày để tăng độ cứng. Infill khoảng 15%. Lưu ý bên trái là bản sao đối xứng của bên phải.

2. Mình in các cản dọc bằng nhựa TPU với 8-12 lớp tường, lớp bề mặt trên và dưới dày để tăng độ bền. Infill khoảng 15%. Bên trái là bản sao đối xứng của bên phải.

3. Thanh tay cầm ngang có thể in với 4 lớp tường, bề mặt trên và dưới tiêu chuẩn.

4. Các chốt (Pegs) có kích thước khác nhau cho cản trước và cản sau:

   a. 6 chốt Pegs-front cho cản trước (3 chốt mỗi bên)

   b. 2 chốt Handle Peg-front (1 chốt mỗi bên)

   c. 6 chốt Pegs-back cho cản sau (3 chốt mỗi bên)

   d. 2 chốt Handle Peg-back (1 chốt mỗi bên)

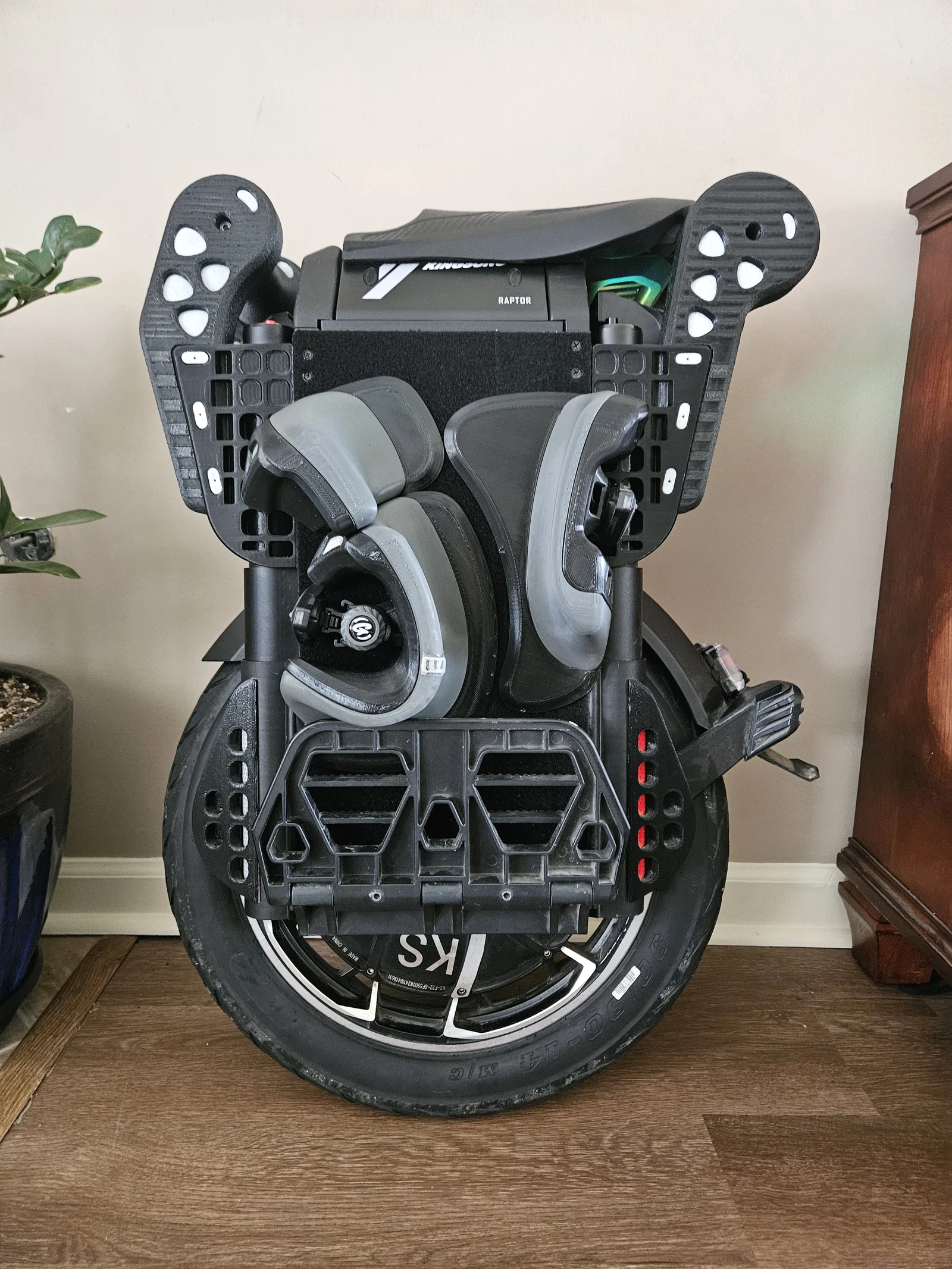

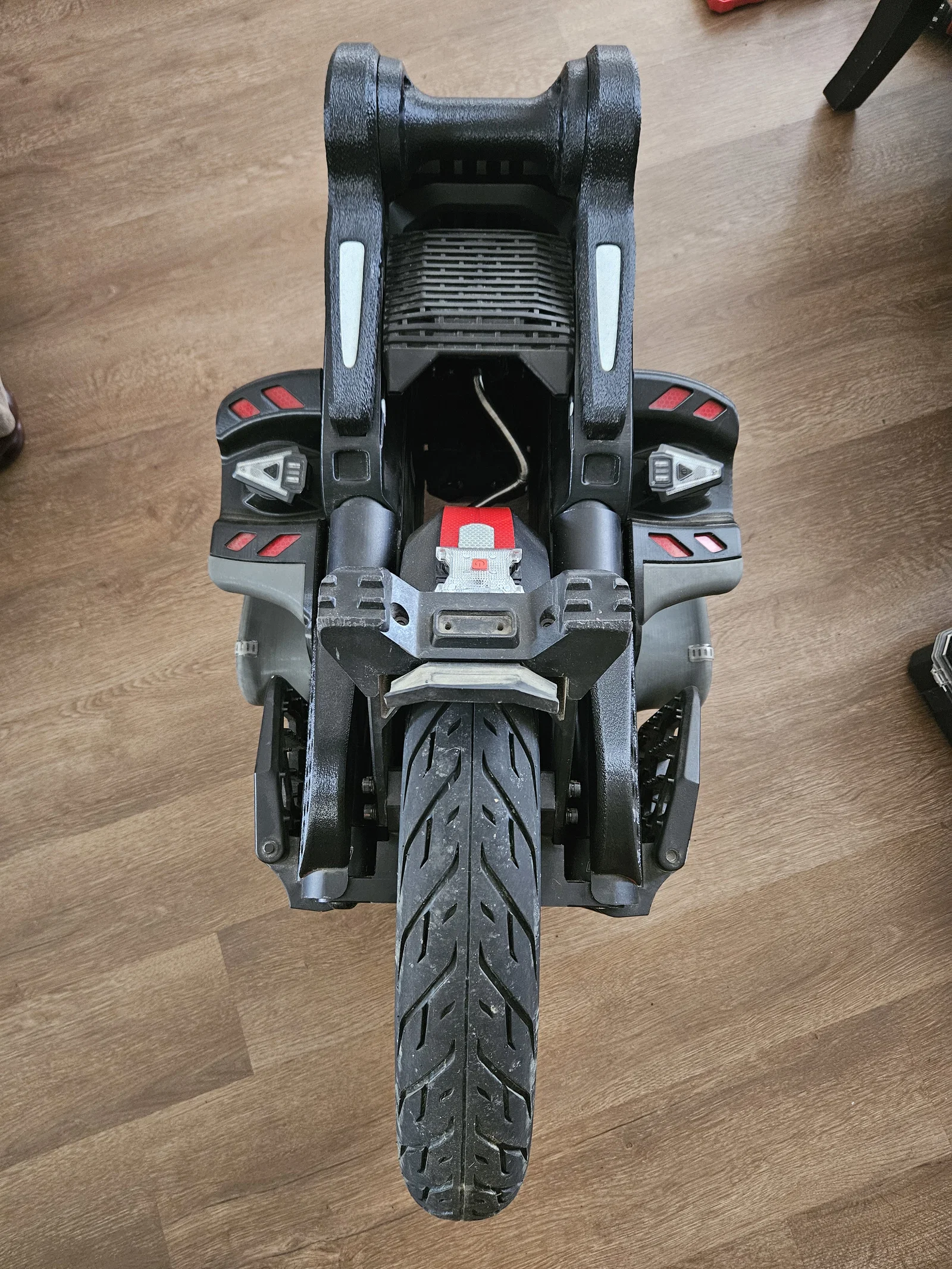

5. Cản đáy (Bottom bumper) được in bằng nhựa PETG (cần 4 cái, 2 cái phải mirror trong phần mềm slicer). Chỉ cần bắt vít từ phía sau của tấm ốp giảm xóc dưới là xong, bạn có thể xem thêm trong hình minh họa.
