Bàn chải làm sạch đầu in Virtue3 Nozzle Brush

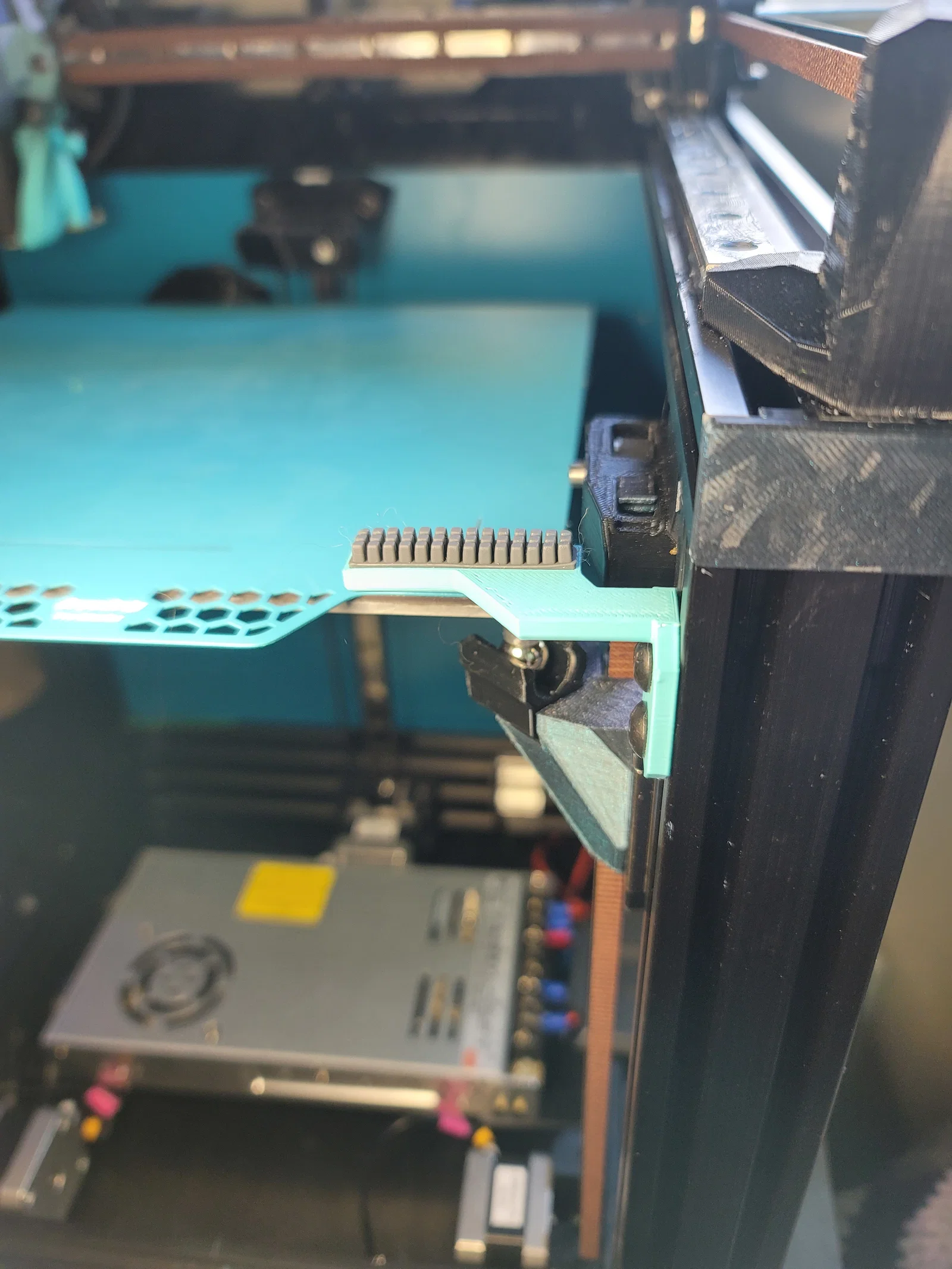

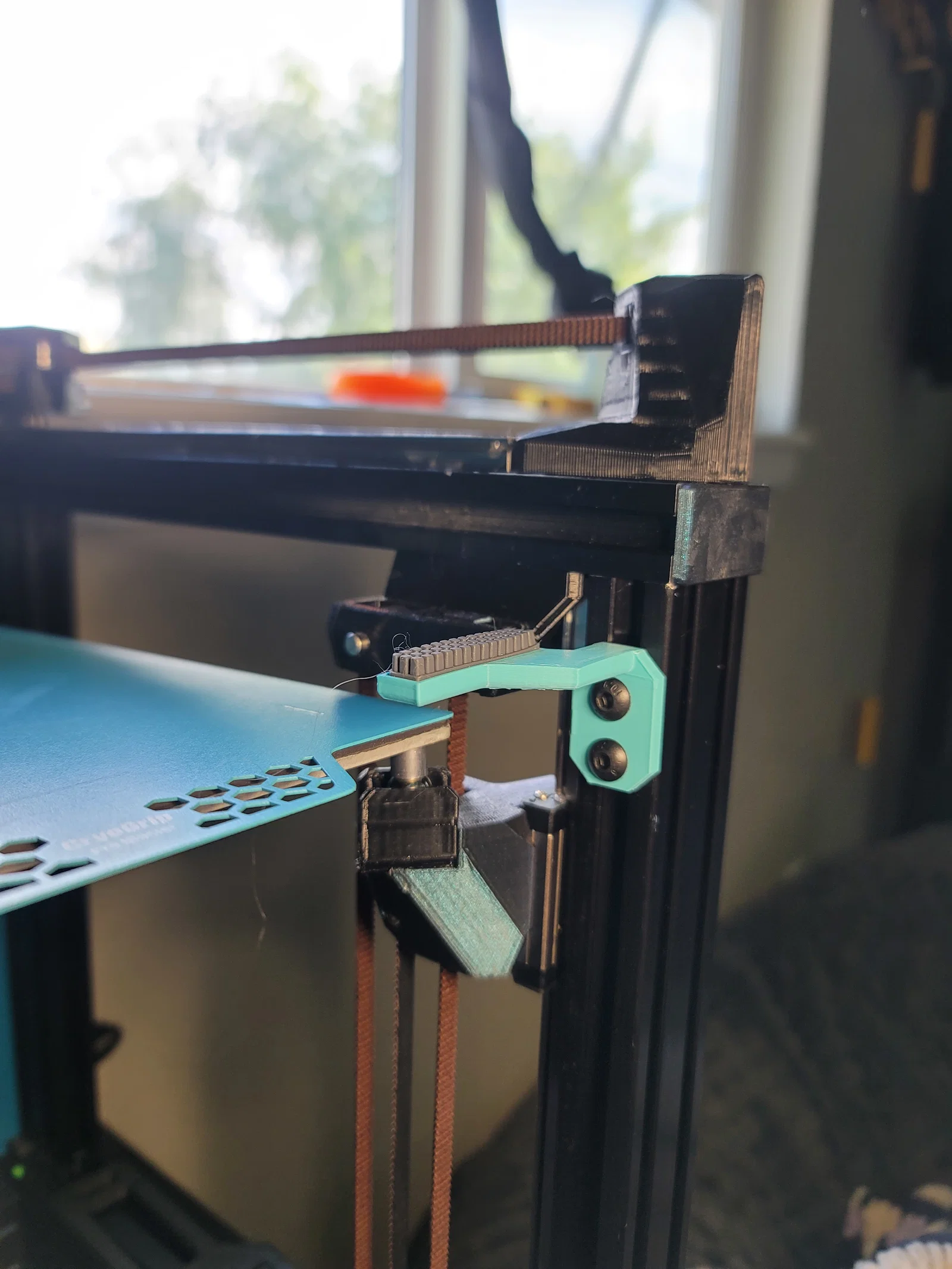

Tôi thiết kế cái tay đỡ này để tận dụng bàn chải đi kèm với đầu dò Cartographer của mình. Bạn có thể dùng bất kỳ dải bàn chải silicone nào dài từ 35mm đến 36mm và rộng 8mm. Tôi đã thiết kế 2 lỗ bắt vít để cố định chắc chắn, giúp nó không bị xoay trong quá trình sử dụng. Vì khung nhôm của tôi không có rãnh V nên tôi không làm thêm rãnh V ở mặt sau.

Tôi có viết sẵn một macro đơn giản để đầu in tự làm sạch theo đường vuông góc. Macro này được thiết kế để quét sạch đầu in sau đó thực hiện đường purge line trên bàn in. Vị trí được khuyến nghị trên Virtue3 là ở góc trước bên phải.

!!!!!---VUI LÒNG KIỂM TRA LẠI TỌA ĐỘ TRONG MACRO TRƯỚC KHI SỬ DỤNG---!!!!!

Tôi sẽ không chịu trách nhiệm cho bất kỳ hư hỏng nào xảy ra với máy in của bạn do macro này gây ra.

[gcode_macro NOZZLE_SCRUB]
description: Scrub nozzle on silicone brush after probing
gcode:
    {% set x_min = 200 %}
    {% set x_max = 230 %}
    {% set y_min = -20 %}
    {% set y_max = -14 %}
    {% set cycles = 5 %}

    SAVE_GCODE_STATE NAME=SCRUB_STATE

    G90

    ; Nâng đầu in 10mm so với vị trí hiện tại
    G91
    G1 Z10 F3000
    G90

    ; Di chuyển đến vị trí bàn chải
    G1 X{x_min} Y{y_min} F12000

    ; Quét theo hình chữ nhật
    {% for i in range(cycles) %}
        G1 X{x_max} Y{y_min} F4500
        G1 X{x_max} Y{y_max} F4500
        G1 X{x_min} Y{y_max} F4500
        G1 X{x_min} Y{y_min} F4500
    {% endfor %}

    ; Quét ngang ở giữa (tùy chọn)
    G1 X230 Y-17 F4500
    G1 X200 Y-17 F4500
    G1 X230 Y-17 F4500

    RESTORE_GCODE_STATE NAME=SCRUB_STATE
