Giá treo bình gas cắm trại (Gắn dưới kệ & Tường - Parametric, 110g/230g)

Đây là giá treo bình gas cắm trại (loại 110g và 230g cho các hãng như MSR, Jetboil, Coleman, Snow Peak, Primus). Mỗi bình sẽ treo bằng vành đế, phần gờ thép cuộn ở đáy. Vành này rộng hơn thân bình nên sẽ tựa vào hai thanh ray, còn thân bình lọt qua khe giữa. Không cần kẹp hay dây đeo gì cả, chỉ cần đặt nó lên vành là xong.

Một file thiết kế, hai cách lắp đặt.

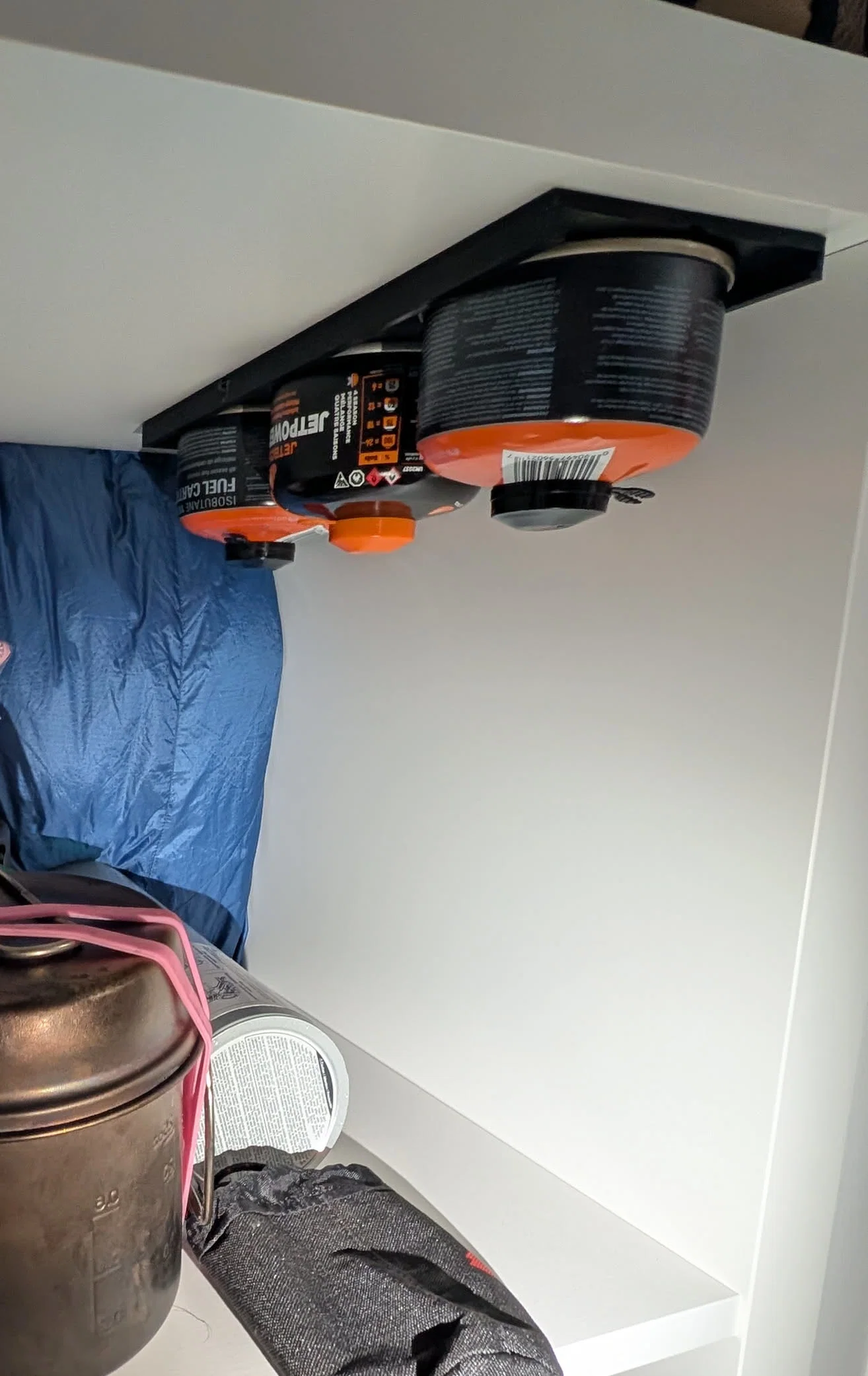

Cách A: Gắn dưới kệ

Bình treo ngược đáy lên trên, giống như treo ly rượu dưới tủ bếp vậy. Chỉ cần đẩy bình vào phía trước khe, nó sẽ tự xếp hàng ngay ngắn. Một cái gờ nhỏ ở miệng khe sẽ chặn không cho hàng bình trượt ra ngoài, còn lại thì cứ để trọng lực lo. Muốn lấy bình ở phía trong cùng, cứ đẩy các bình bên ngoài ra như máy bán hàng tự động.

Cách B: Gắn trên tường đứng

Bình sẽ nằm ngang, đáy áp vào tường. Thả bình vào từ trên đỉnh ray, nó sẽ trượt xuống và xếp chồng lên nhau. Vành bình bị giữ chặt giữa tấm lưng và gờ phía trước, nên bình không thể rớt ra khỏi tường.

Thiết kế mặc định là hai cột, mỗi cột ba bình (tổng sáu bình), nhưng bạn có thể tùy biến linh hoạt. In ít hơn hay nhiều hơn đều được.

Đọc trước khi làm: Chỉnh kích thước cho vừa bình

Đường kính bình gas mỗi hãng mỗi khác (khoảng 90 mm cho hầu hết bình 110g, 108-110 mm cho bình 230g). Model này là dạng tham số (parametric), các file STL đi kèm đang để mặc định cho bình 110g với vành 90 mm. Hãy kiểm tra độ khít trước khi in cả dàn. Bạn chỉ mất 15 phút để test:

1. In file tol_test.stl. Đây là bốn đoạn ray ngắn với khe hở lần lượt là 1.0, 1.5, 2.0 và 2.5 mm, mỗi mức đều có đánh số sẵn. Hãy in mặt phẳng xuống dưới, không cần support.
2. Thử cho vành bình của bạn vào từng khe. Chọn khe nào vừa khít mà vẫn trượt được trơn tru, không quá lỏng lẻo.
3. Nếu không phải là 1.5 mm như mặc định, hãy mở file isobutane_rack.scad, chỉnh thông số body_clear (nằm ở trên cùng file) rồi xuất file mới.

Đó là thông số duy nhất ảnh hưởng đến độ vừa vặn, các thông số khác thường đã rất hợp lý rồi.

Cần in những gì?

Hãy in file tol_test.stl đầu tiên để kiểm tra độ vừa.

Bạn cũng nên in một mẫu coupon (mẫu 1 bình) để test trước khi in full bộ:

• Cách A: A_undershelf_coupon.stl
• Cách B: B_wall_coupon.stl

Sau đó mới in các cột chính. Một cột 3 bình sẽ được chia làm hai mảnh (loại 2 bình và 1 bình) vì in một lần 3 bình sẽ quá dài so với bàn in phổ biến. Hai mảnh này nối với nhau bằng khớp cài trên tấm đế. Mỗi mảnh có thể bắt vít riêng, nên bạn có thể khởi đầu với 4 bình rồi lắp thêm sau.

Để treo đủ 6 bình:

• Cách A: 2x A_undershelf_front_2can.stl và 2x A_undershelf_back_1can.stl
• Cách B: 2x B_wall_bottom_2can.stl và 2x B_wall_top_1can.stl

Thiết lập in ấn

Nên dùng nhựa PETG vì nó chịu tải nặng, chịu nhiệt và bền bỉ hơn PLA khi treo lâu ngày. PLA cũng dùng được nếu chỗ treo không bị nóng. Nếu khu vực đó nóng thì nên dùng ASA hoặc PC.

Đặt file STL úp mặt phẳng xuống bàn in. Không cần support. Phần vát nghiêng 70 độ ở chỗ gờ đỡ được thiết kế tối ưu để in không cần support. Nếu dùng PETG, hãy chỉnh quạt làm mát ở phần này lên 100% và giảm tốc độ in để mép đẹp hơn.

In với khoảng 4 lớp tường (perimeters), độ lấp đầy (infill) 30-40%, chiều cao lớp in 0.2 mm.

Lắp đặt

1. Ghép các mảnh 2-bình và 1-bình lại với nhau. Dùng một chút keo dán sắt (CA glue) để khóa khớp nối.
2. Dùng vít để bắt cố định vào kệ hoặc tường. Vì là bình gas có trọng lượng, đừng chỉ dùng băng dính, hãy bắt vít trực tiếp qua các lỗ chờ sẵn để đảm bảo an toàn.
3. Khi sử dụng: Cách A thì trượt bình vào từ trước, Cách B thì thả bình vào từ trên xuống.
