Công cụ khe hở tùy chỉnh cho máy hút bụi Ryobi

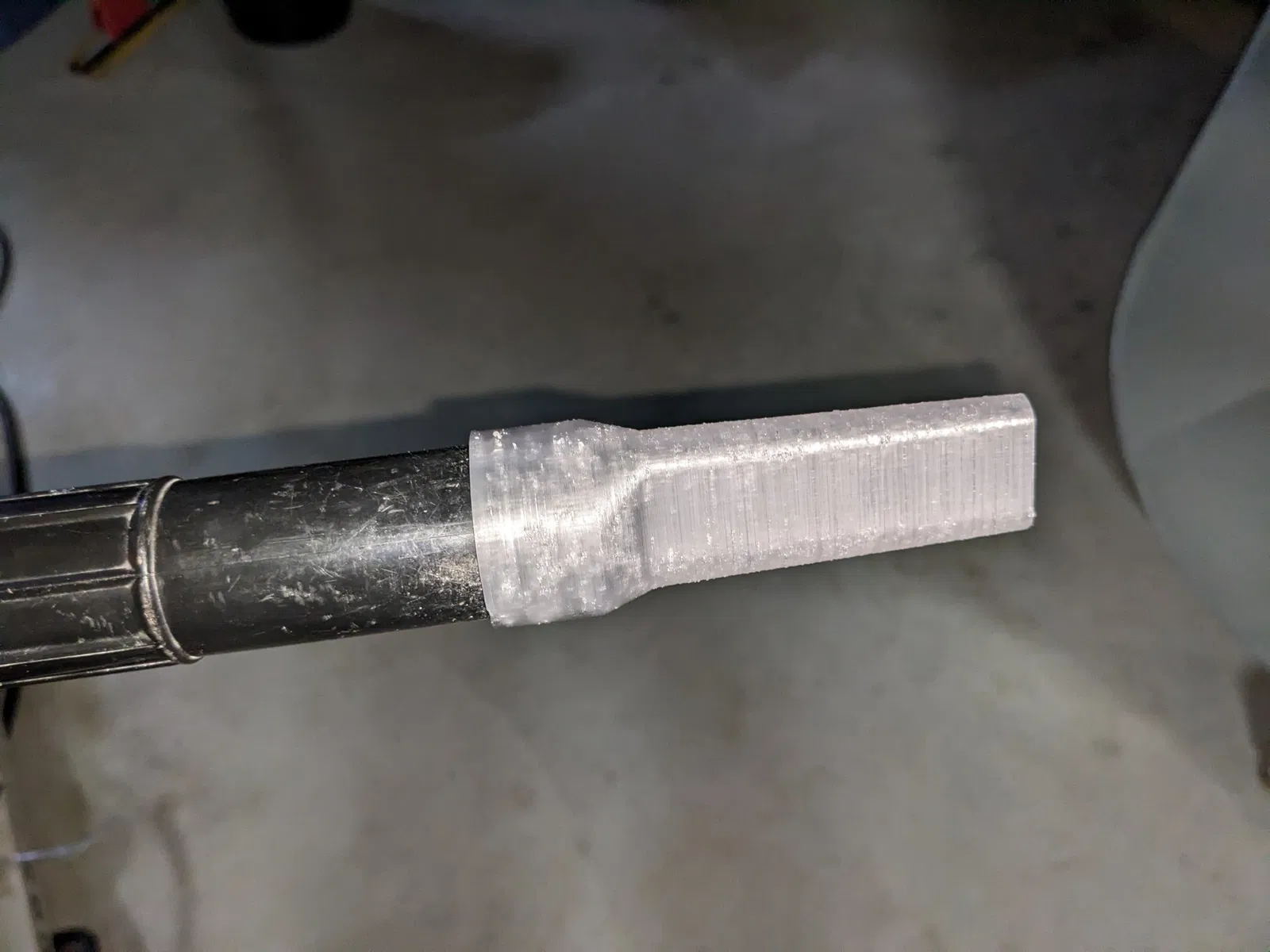

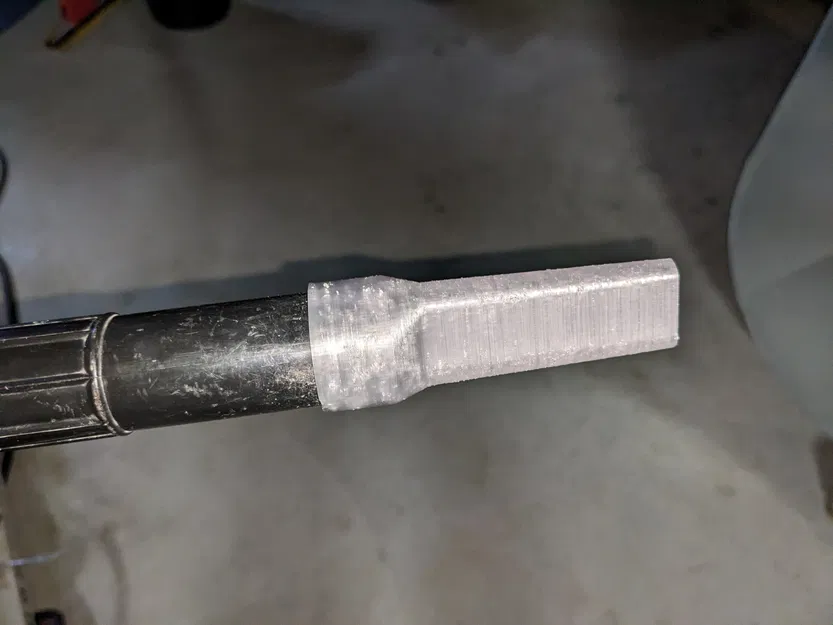

Đây là một công cụ khe mà tôi tạo ra cho máy hút bụi Ryobi của mình. Tôi chỉ có thể in cao 100mm — vì vậy nhiều mô hình của tôi có chiều cao 100mm. Nhưng tôi đã tạo ra các tệp STL dài 200mm và 300mm.

Mọi phần của mô hình đều được tham số hóa trong OpenSCAD. Bằng cách thay đổi các giá trị ở đầu tệp, bạn có thể in một công cụ khe cho hầu như bất cứ thứ gì. Có một chiếc VACTOR 3000 (xe tải dọn cống)? Chắc chắn rồi. Bạn chỉ cần một máy in 3D lớn.

noz_id là đường kính bên trong của phần hoặc đường kính bên ngoài của đầu nối ống hút mà bạn đang sử dụng — điều đầu tiên cần thiết lập — Ryobi khoảng 31.5mm hoặc hơn một chút … vì vậy tôi đã chọn 32mm. Điều này vừa vặn. Nếu nó quá chặt, hãy thêm nửa milimet hoặc khoảng đó. Chiều dài tổng thể cũng sẽ xác định kích thước của đối tượng bạn đang in. Bạn không cần hỗ trợ nếu bạn in thẳng đứng, nhưng bạn bị giới hạn bởi chiều cao in của mình.

crev_dia và crev_len xác định kích thước và khoảng cách giữa các cạnh tròn tạo thành công cụ khe. Tôi đã làm hai cái mỗi cái sao cho đầu ống hút có thể lớn hơn một chút — để làm cho dòng chảy laminar tốt hơn.

Cuối cùng, inter_len kiểm soát chiều dài ống chuyển tiếp giữa đầu nối ống hút tròn và phần hình dạng công cụ khe.
