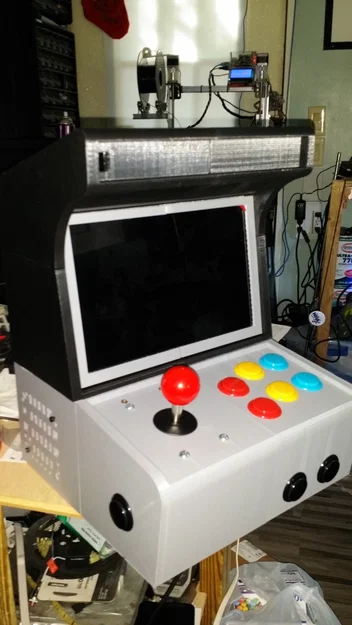

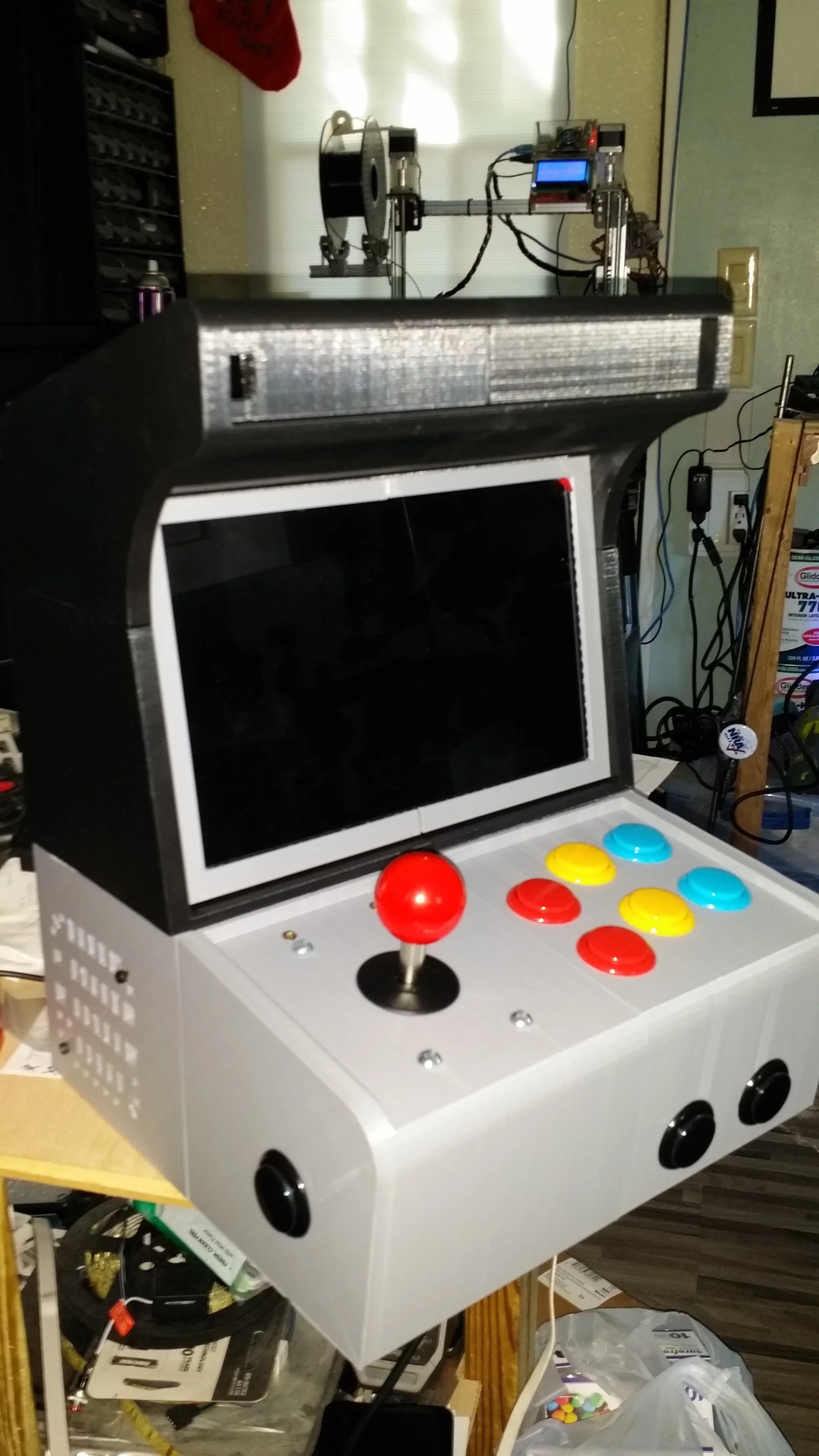

PiCade-HAT Mini Bartop 10 inch HD (Thiết kế lại)

(CẬP NHẬT SẮP RA MẮT! 29/12/22!)

*Giờ đây đã có thể dùng pin! Thời lượng pin hơn 5 tiếng!

Sử dụng bộ chuyển đổi tăng áp (Boost converter):

https://www.amazon.com/Yeeco-Converter-Regulator-Stabilizer-Adjustable/dp/B011EBSKK0/ref=sr_1_3?s=wireless&ie=UTF8&qid=1526397789&sr=1-3&keywords=5+to+12V+boost+converter&dpID=51xw5k2jkoL&preST=_SX300QL70&dpSrc=srch

Amazon - 7.76 USD

Kèm một cục pin RAVPOWER RP-PB41:

https://www.amazon.com/Portable-Charger-RAVPower-Battery-26800mAh/dp/B012NIQG5E/ref=sr_1_1?ie=UTF8&qid=1526397747&sr=8-1&keywords=RP-PB41

Thông tin thêm về pin:

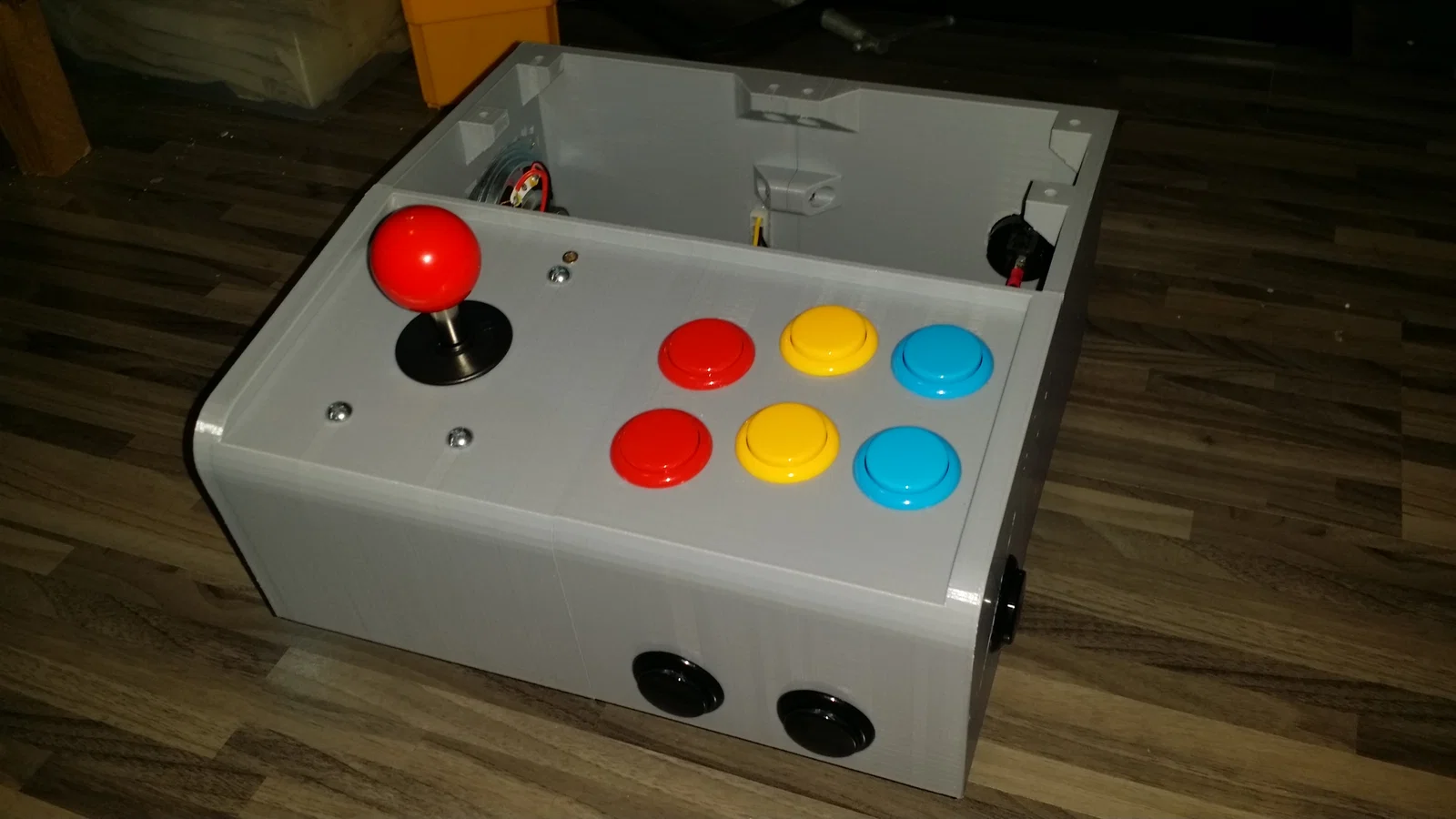

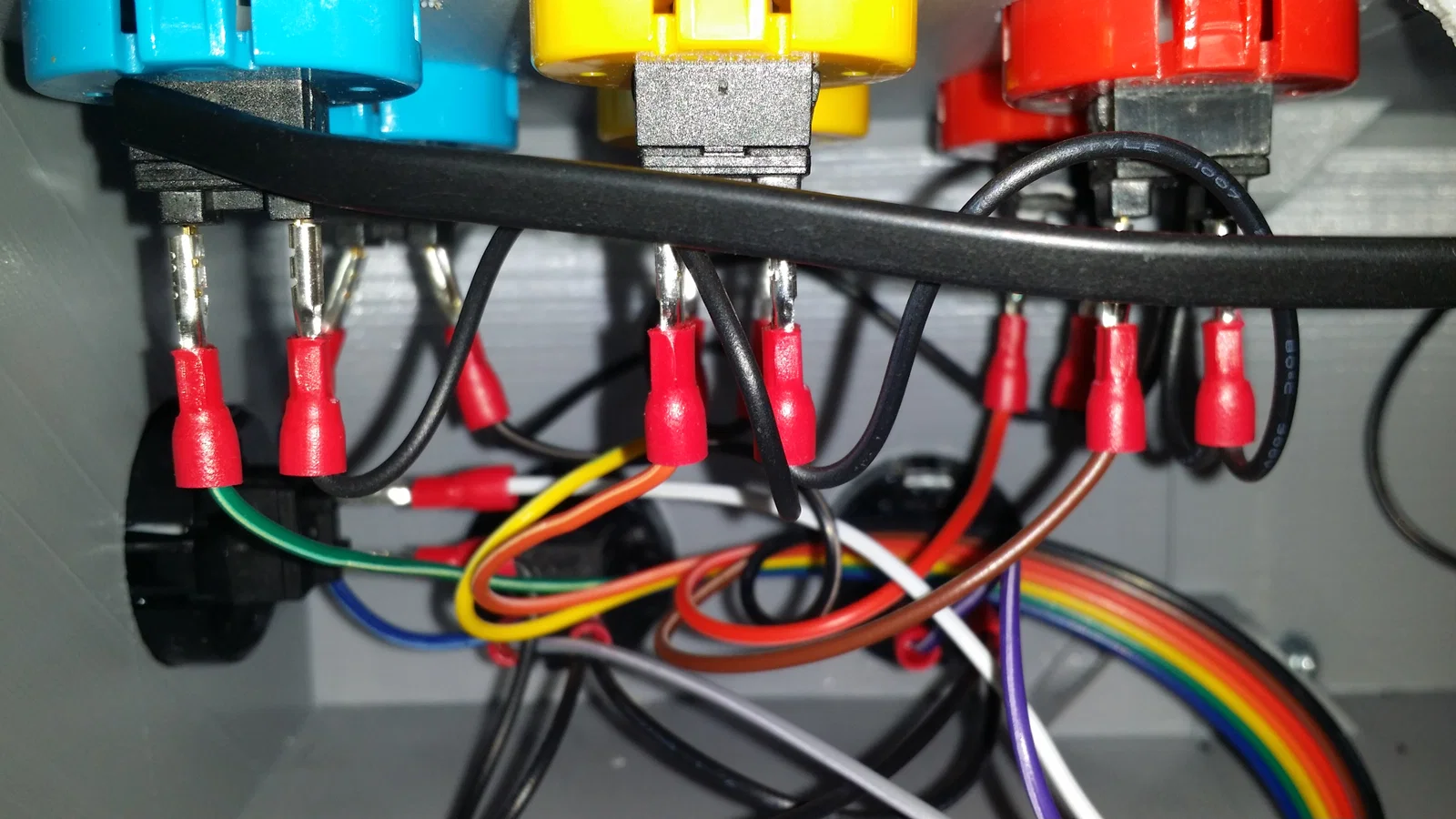

Bố cục 6 nút bấm được thiết kế lại!

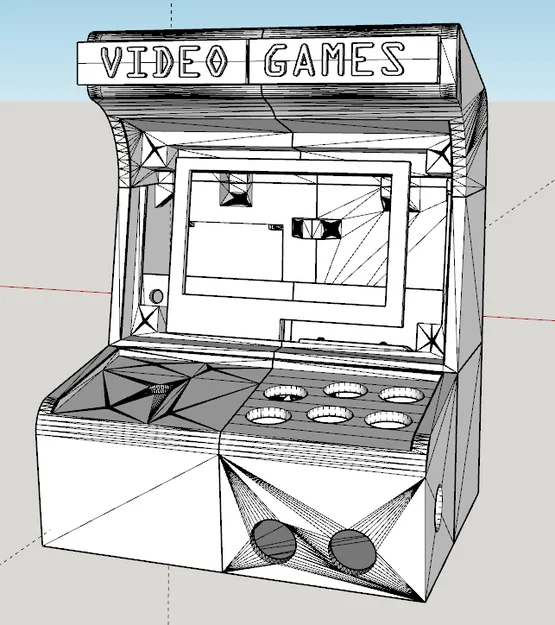

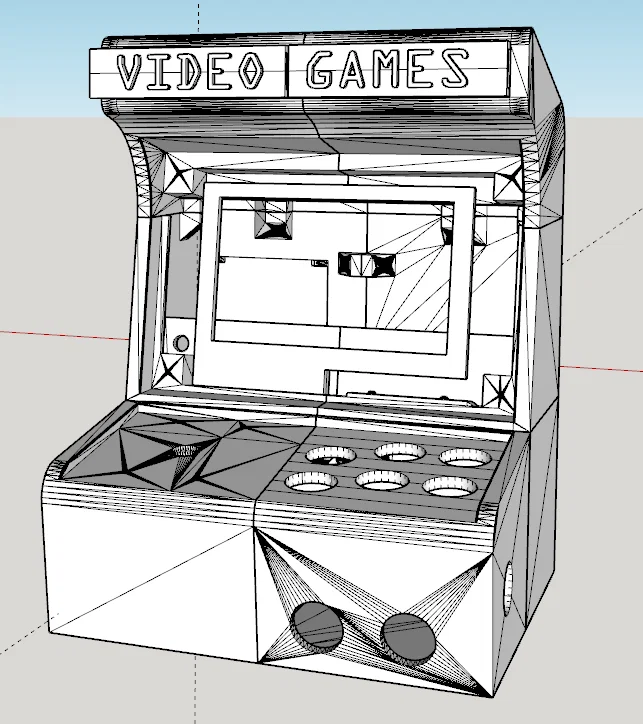

Đây là phiên bản Remix được thiết kế hoàn toàn mới từ tủ máy Arcade của malopezn.

Xem tại đây: http://www.thingiverse.com/thing:768663

Cảm ơn malopezn rất nhiều vì thiết kế gốc đã giúp mình tiết kiệm khối thời gian.

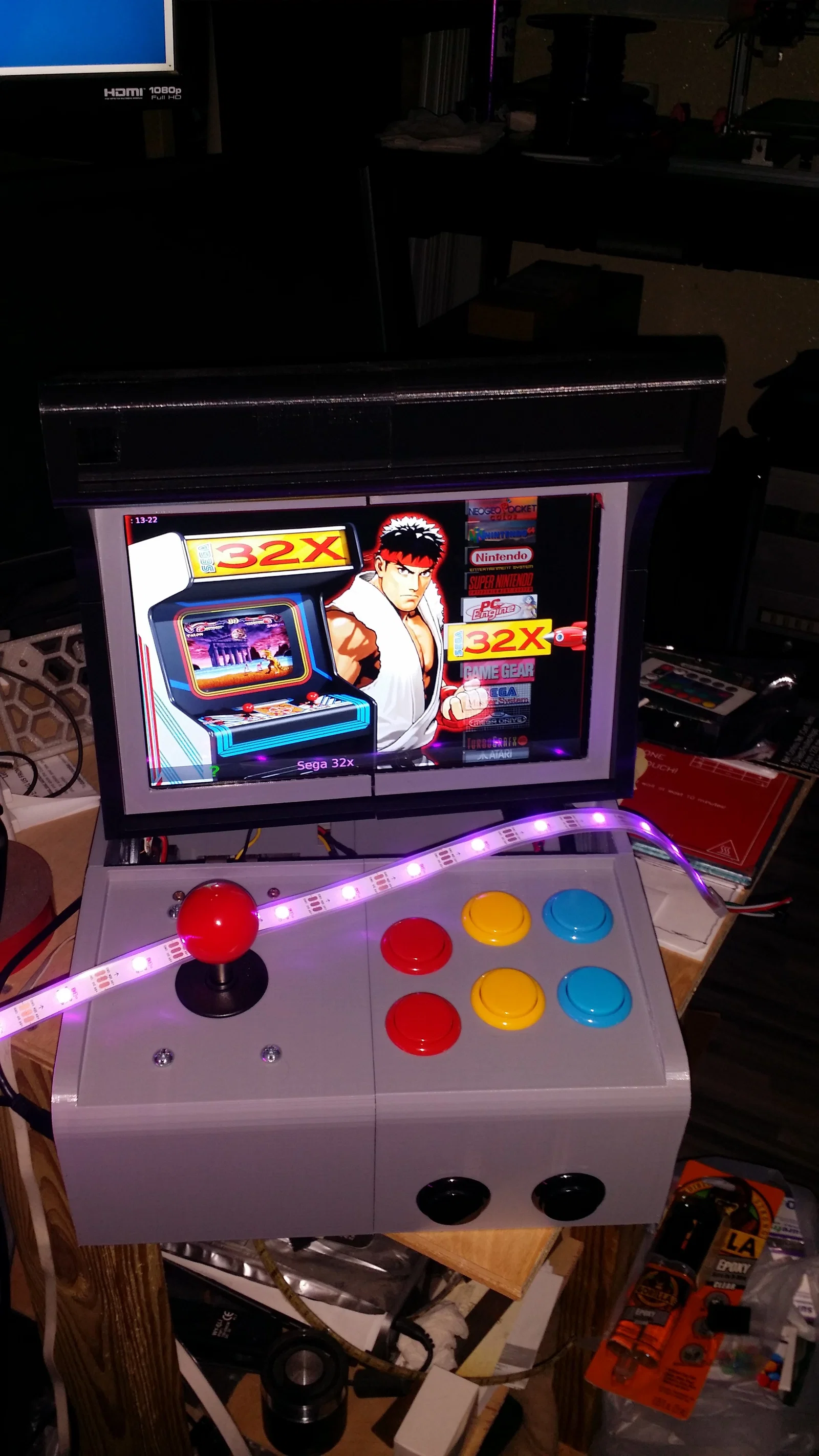

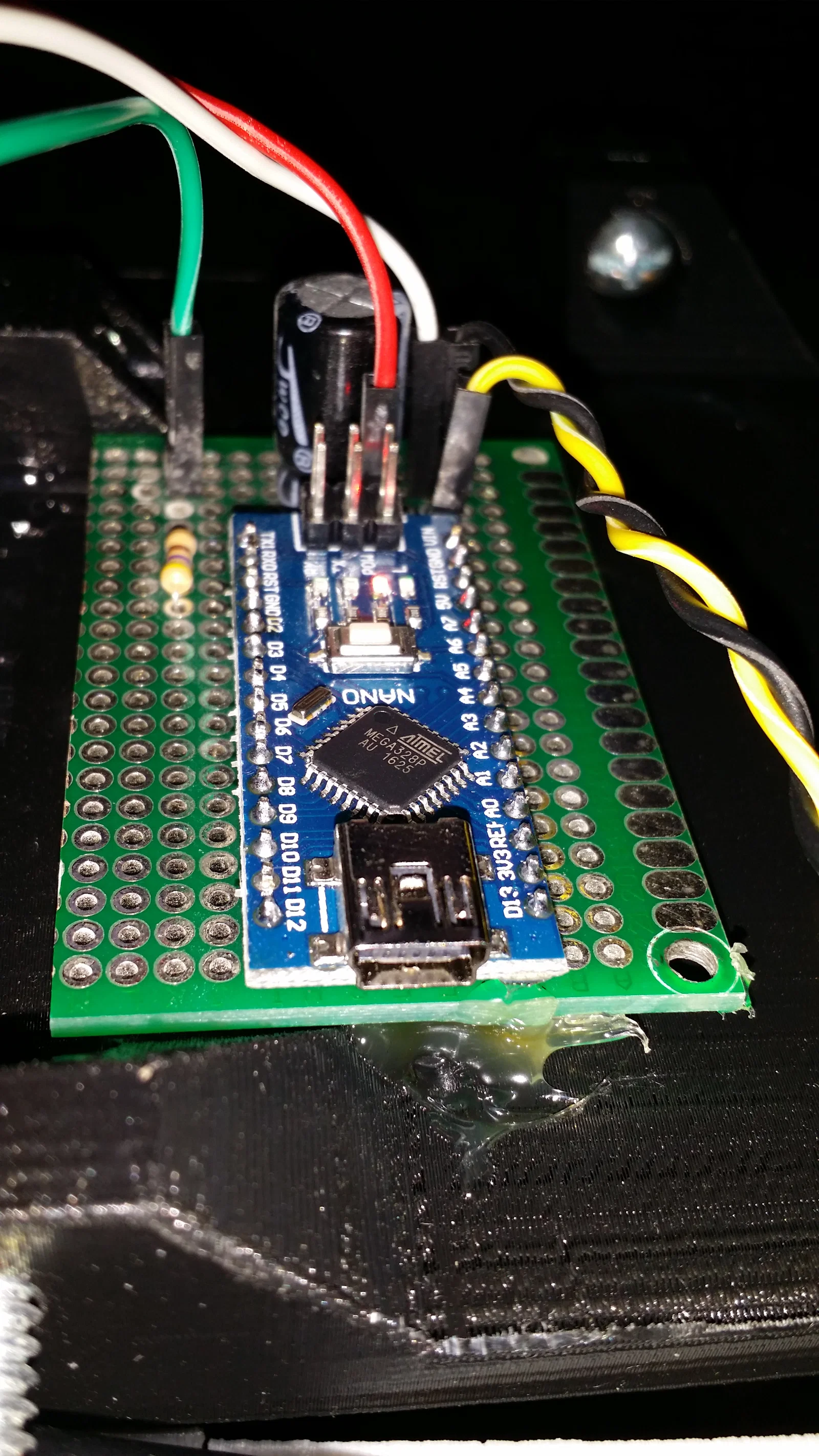

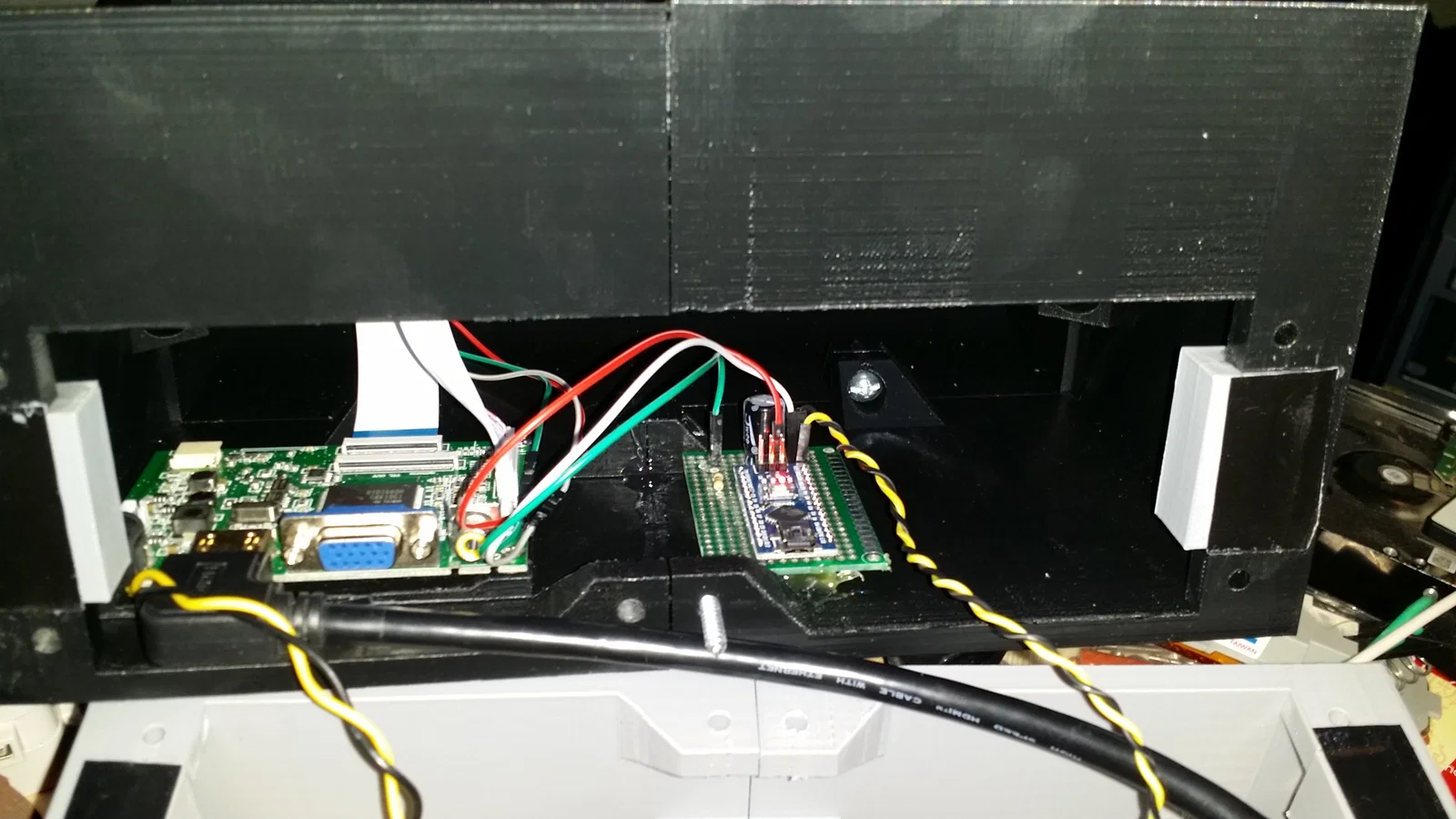

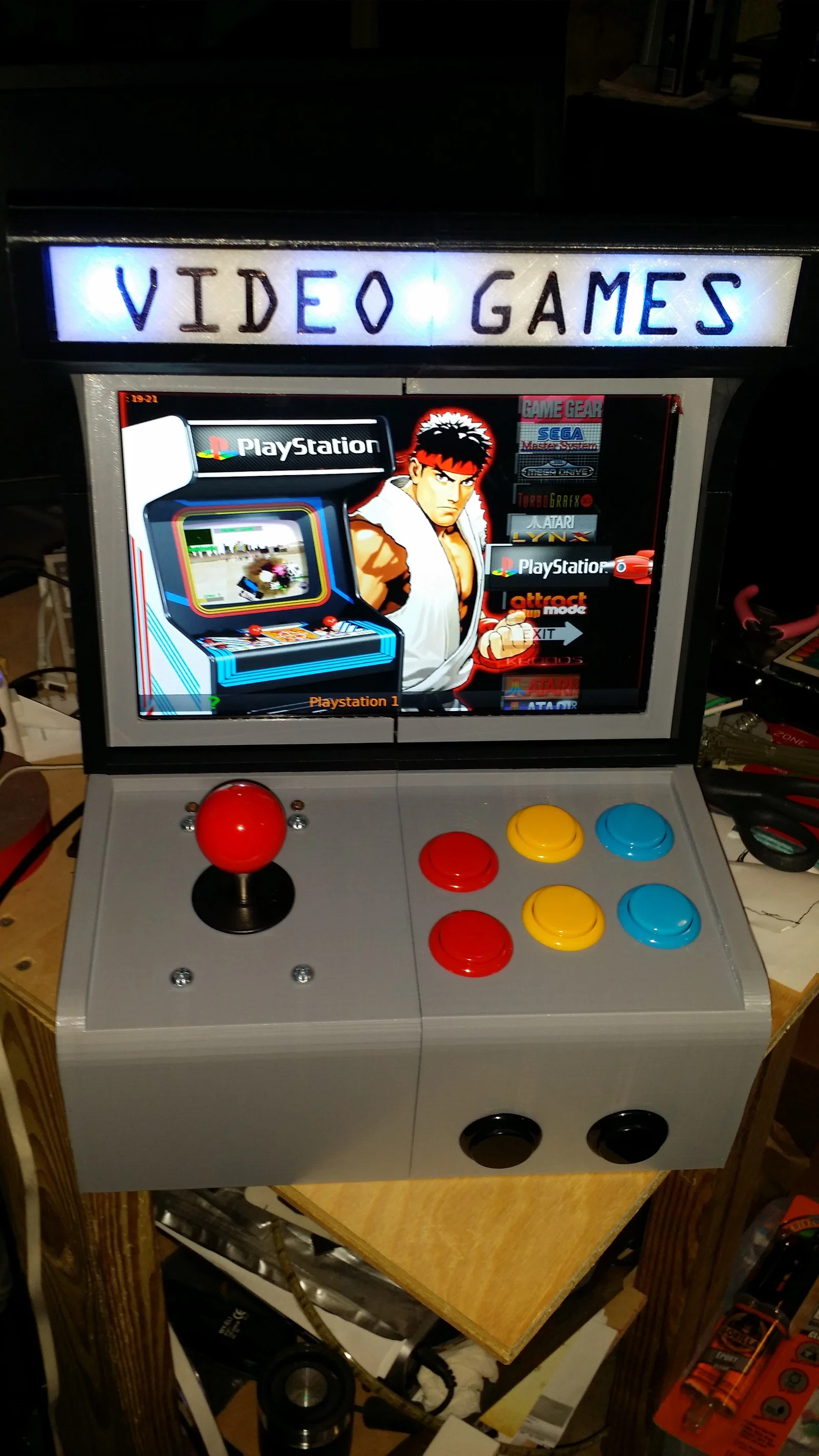

Với bản dựng này, mình dùng Raspberry Pi3, màn hình HD 10 inch, bố cục 6 nút, đèn LED NeoPixel, Arduino Nano và bộ linh kiện Pimoroni Picade.

Bạn vẫn có thể in bằng máy in 3D khổ 200x200x160 trở lên và hầu như không cần support (trừ các khung đèn cần support ở phần tiếp giáp với bàn in).

Những điểm mình đã cải tiến:

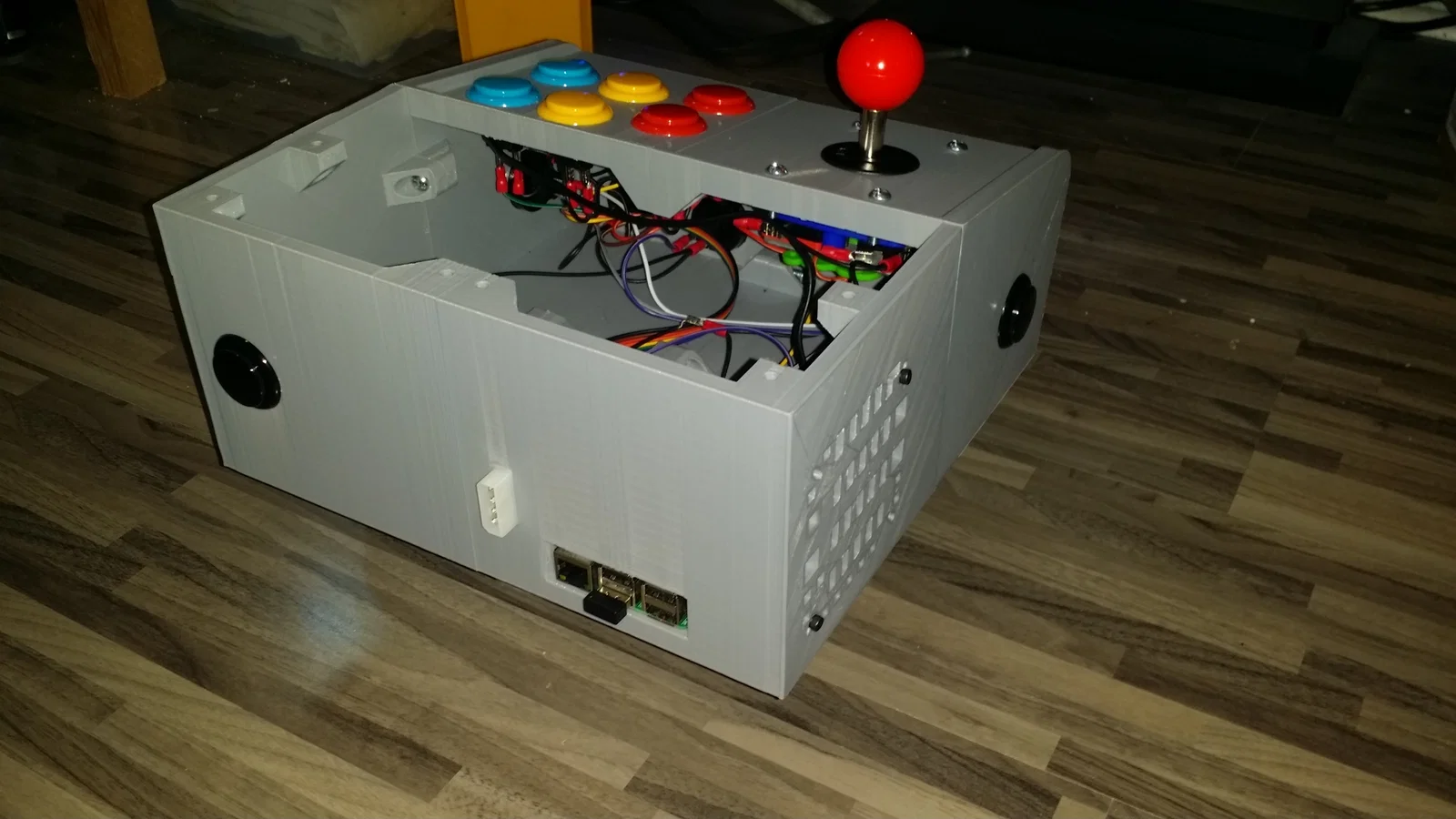

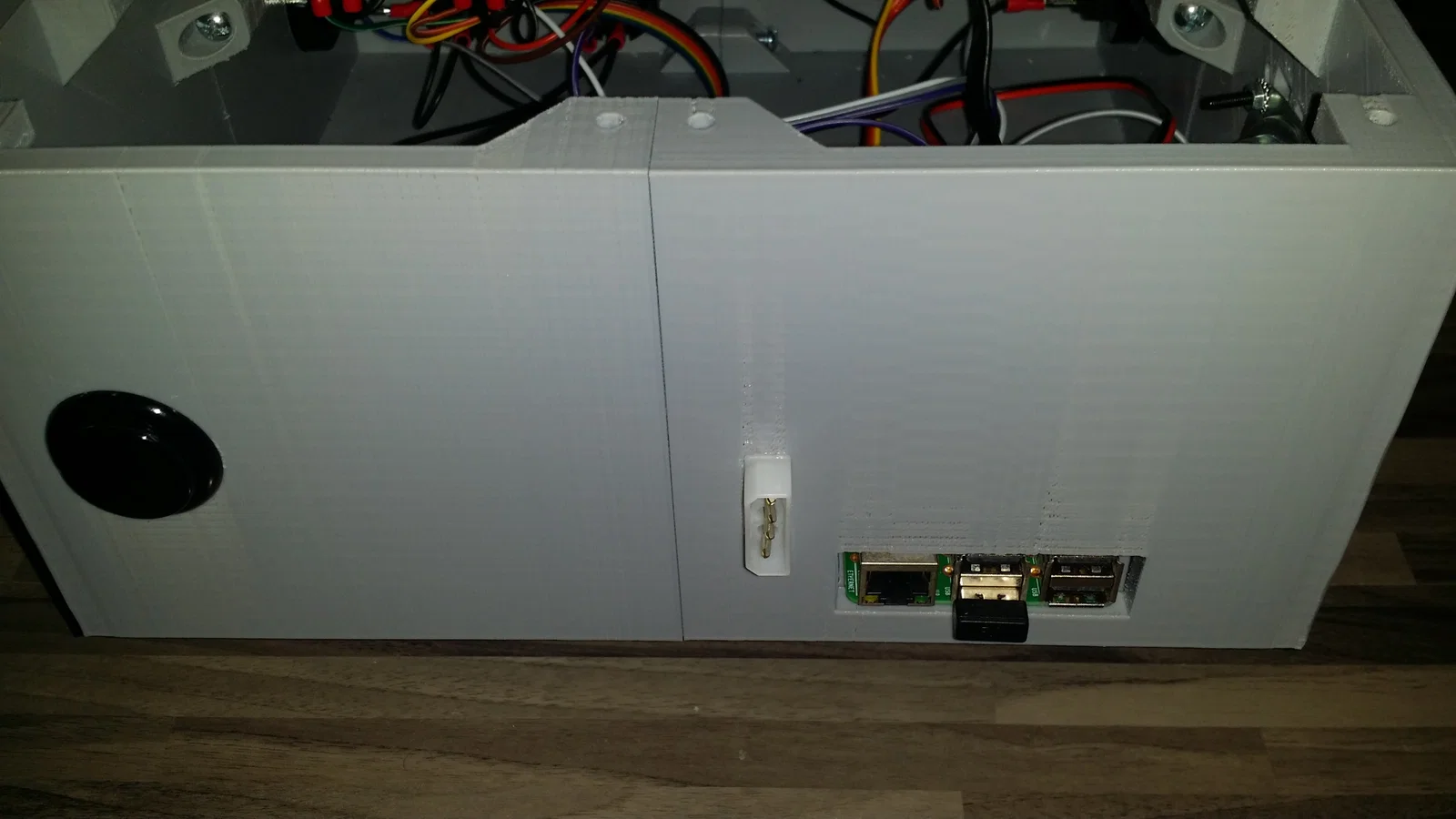

• Thay đổi vị trí lắp Raspberry PI 2/3

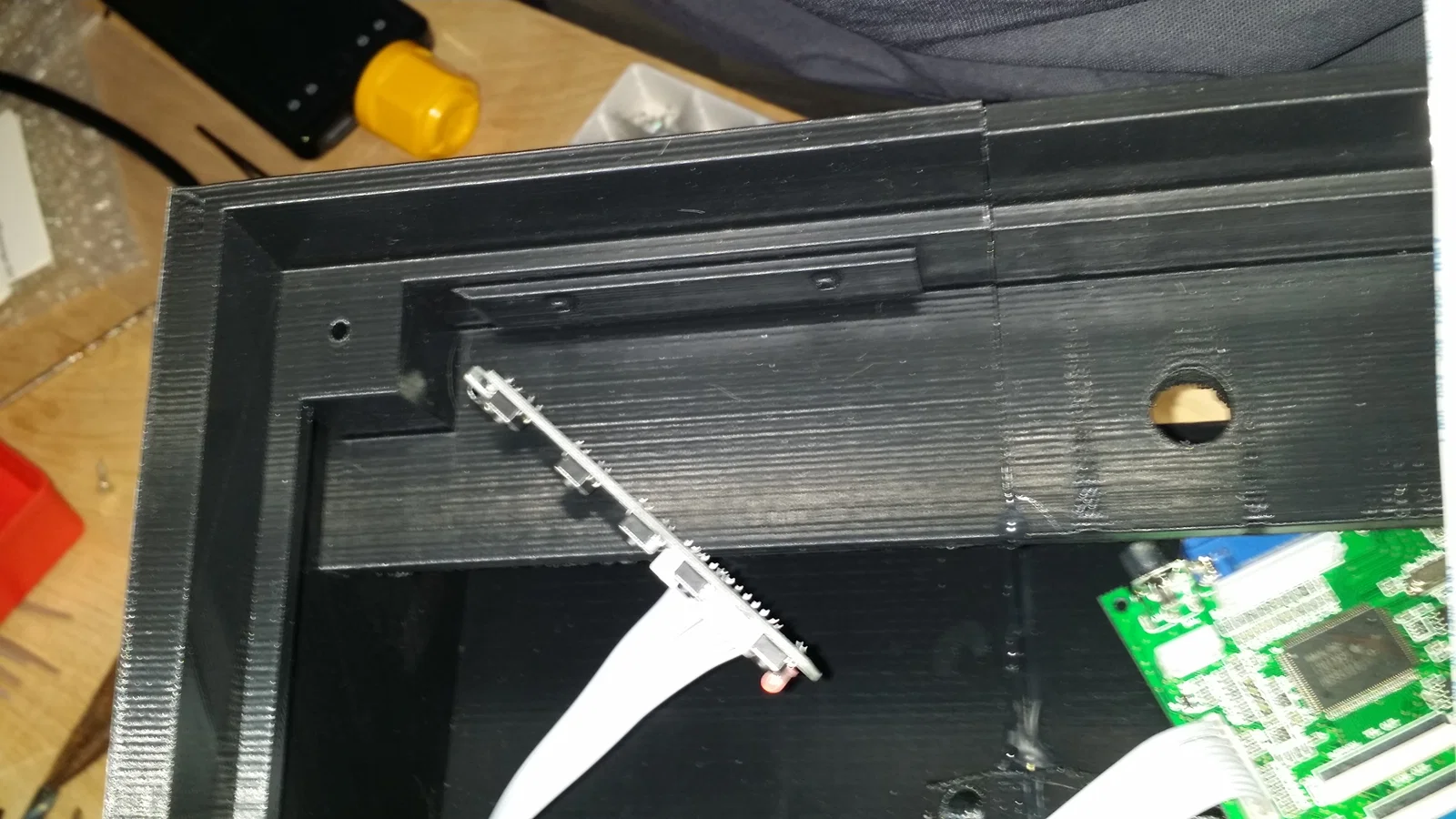

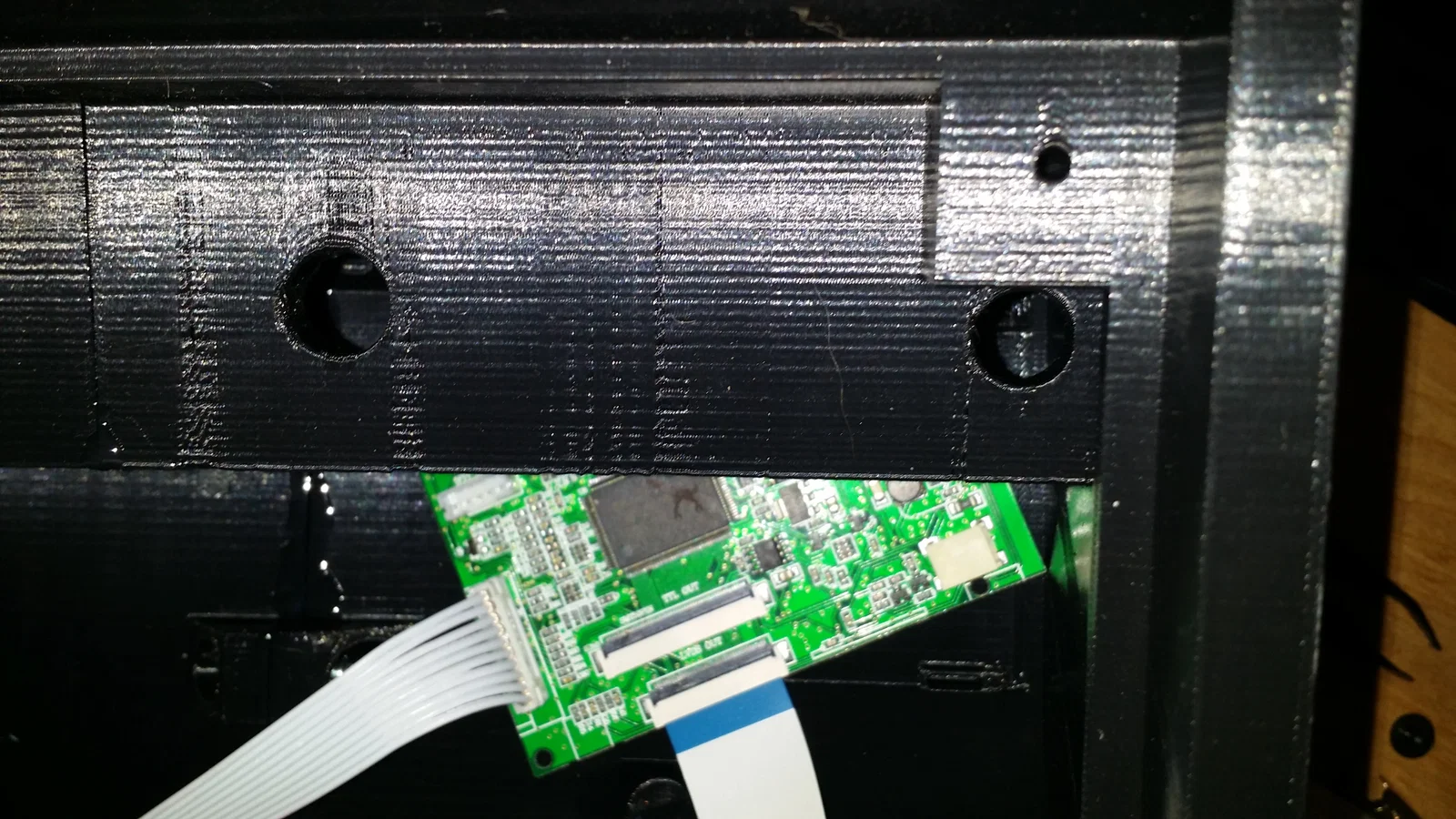

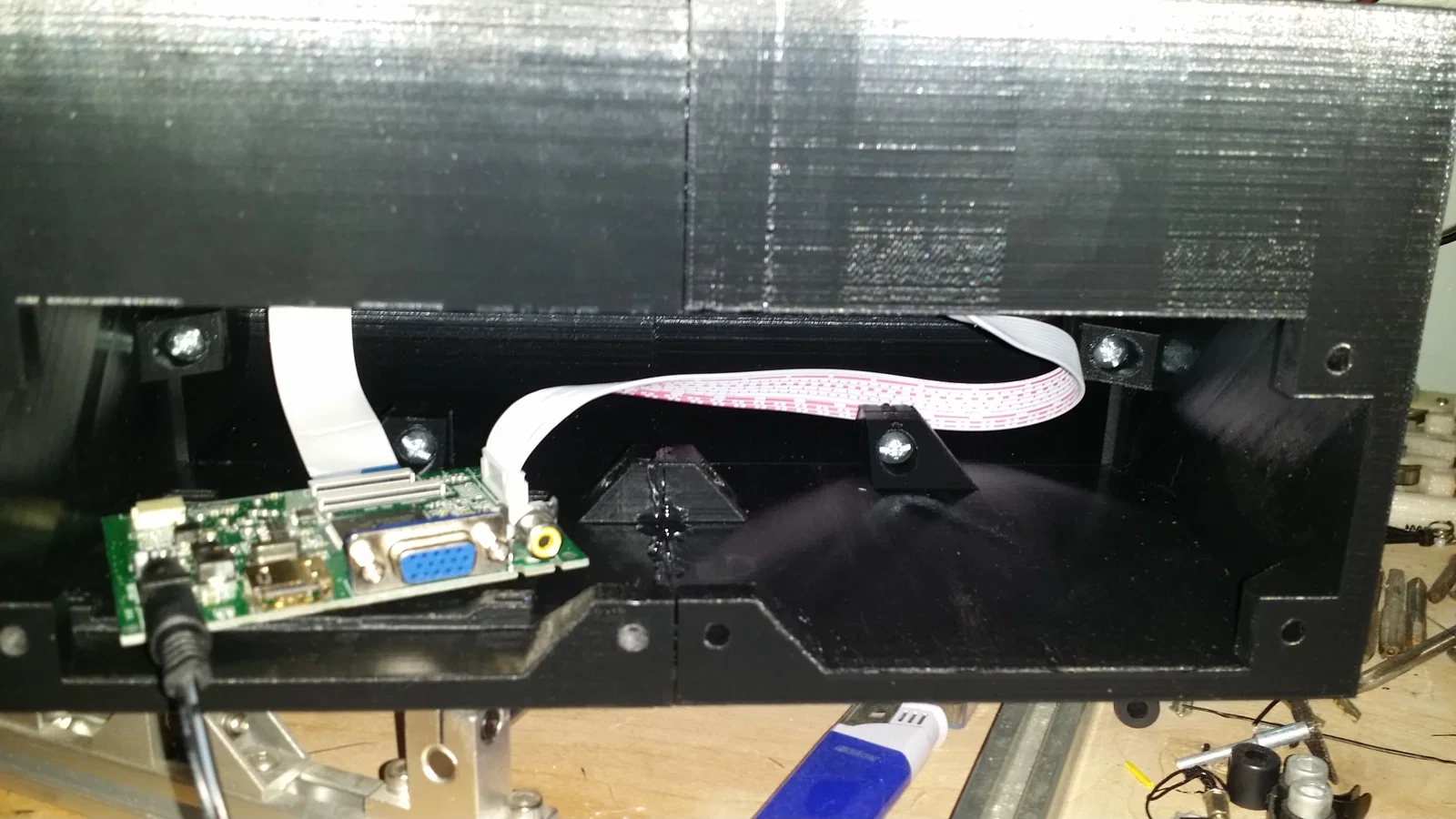

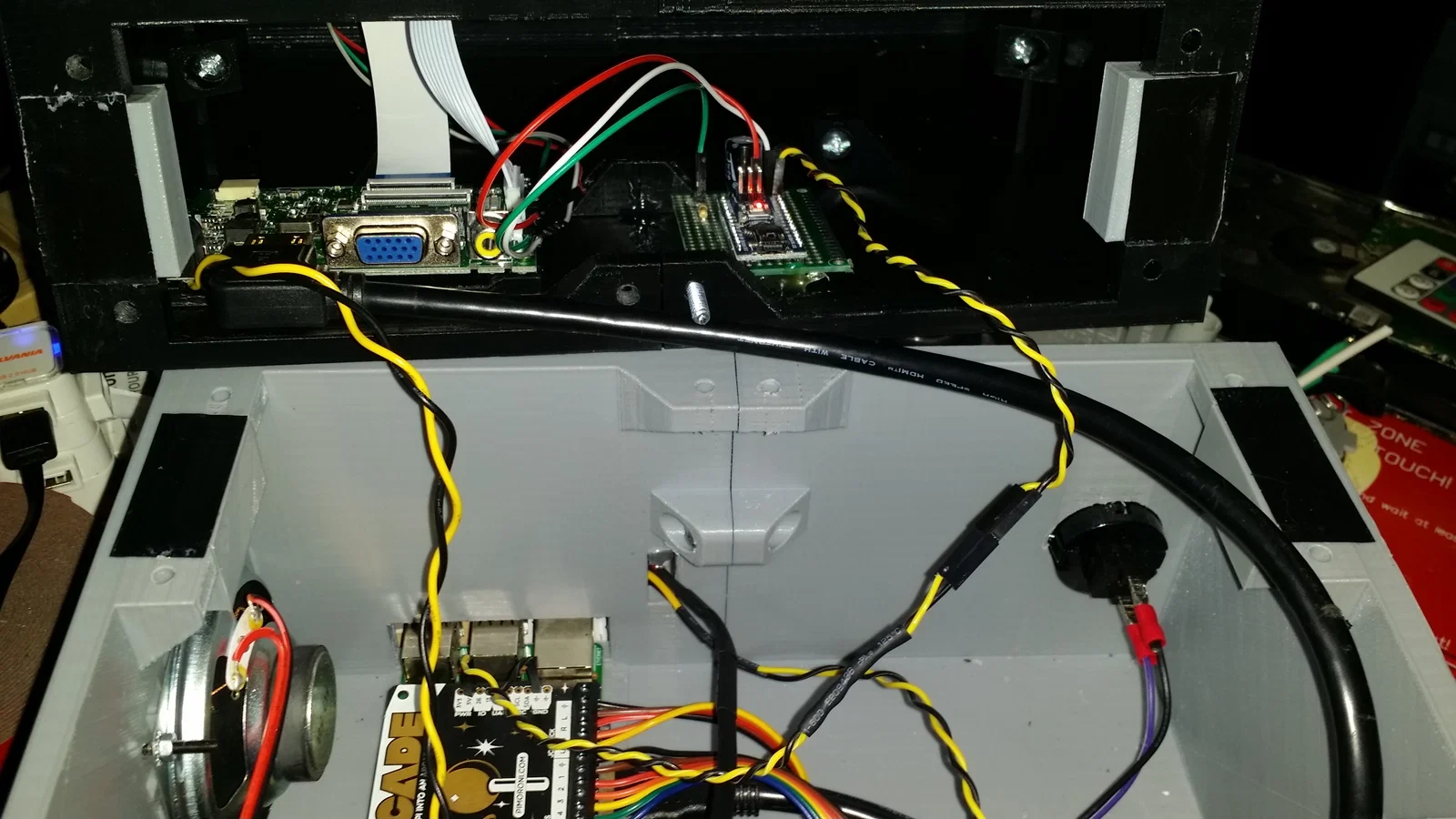

• Thêm giá đỡ cho bảng điều khiển màn hình HDMI
• Thêm lỗ thoát nguồn ATX Molex mới
• Thêm đường đi dây cho dải LED vào phần Marquis của tủ
• Các miếng chèn cho Marquis (trắng hoặc trong suốt)
• Thêm decal in dán (kiểu Pac-Man)

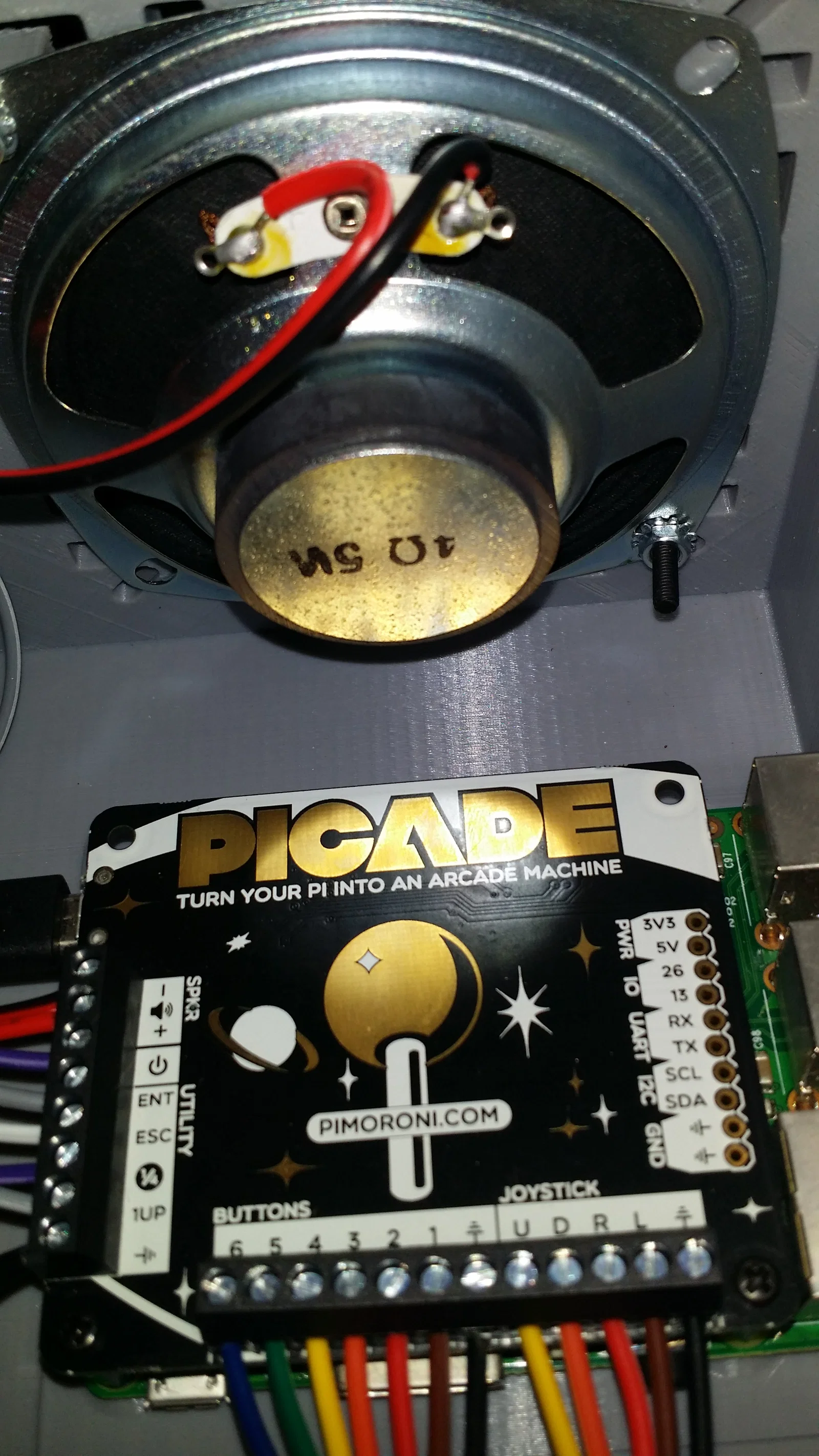

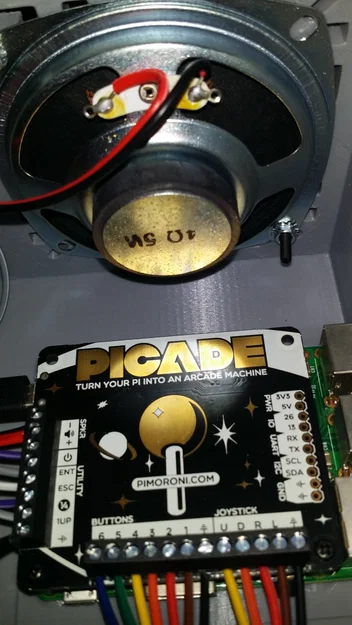

• Tương thích hoàn toàn với bộ Pimoroni Picade KIT

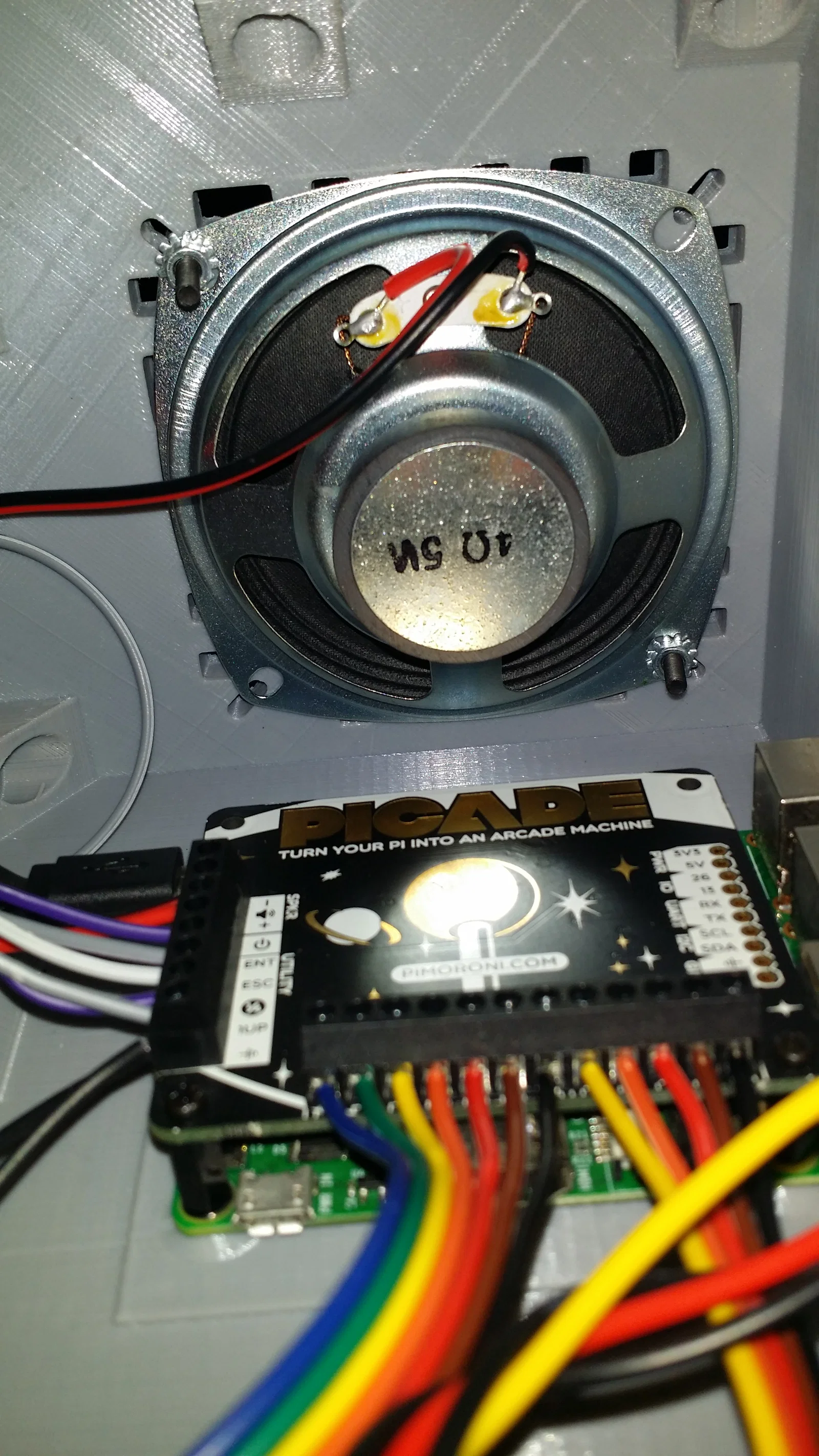

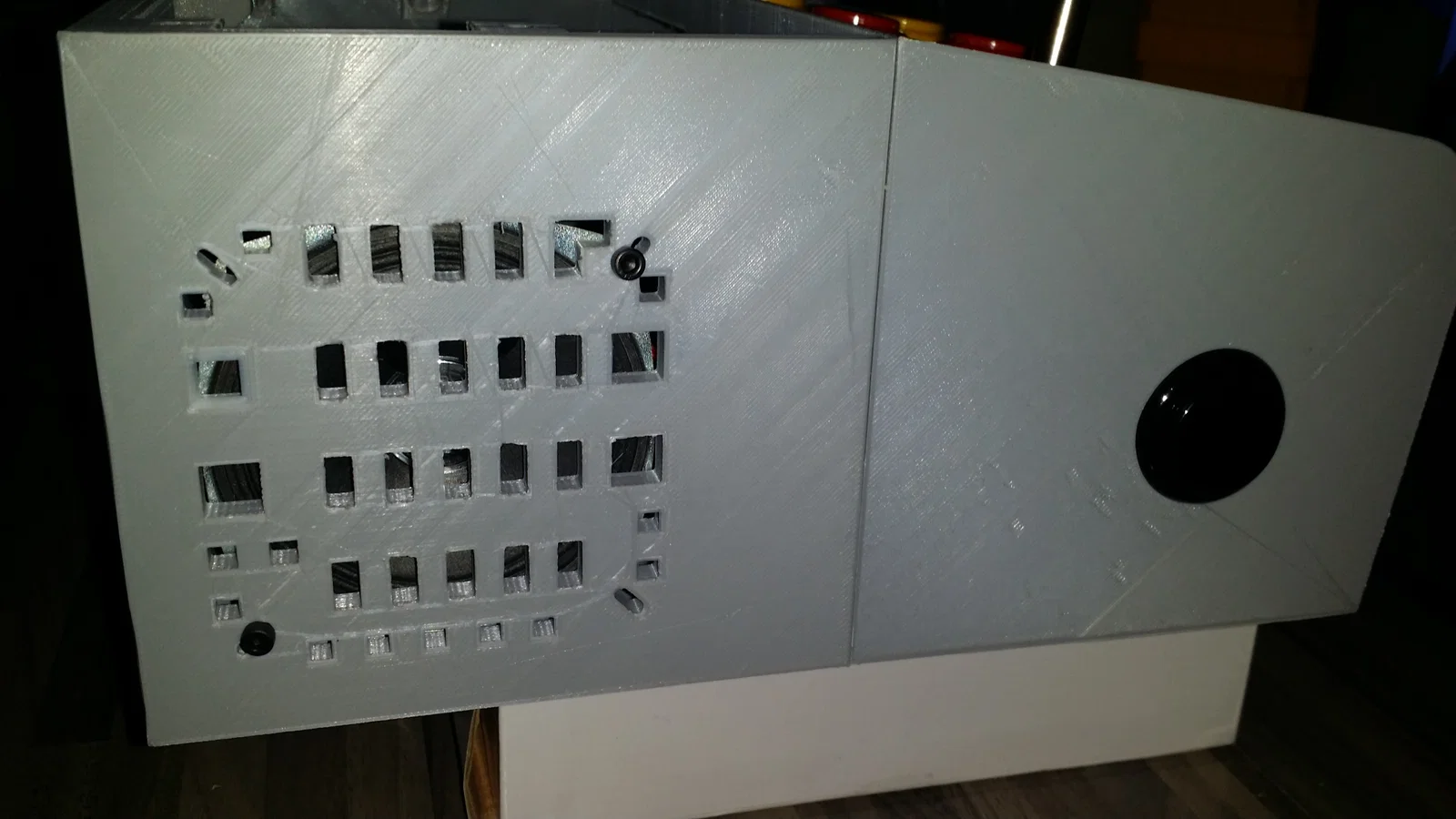

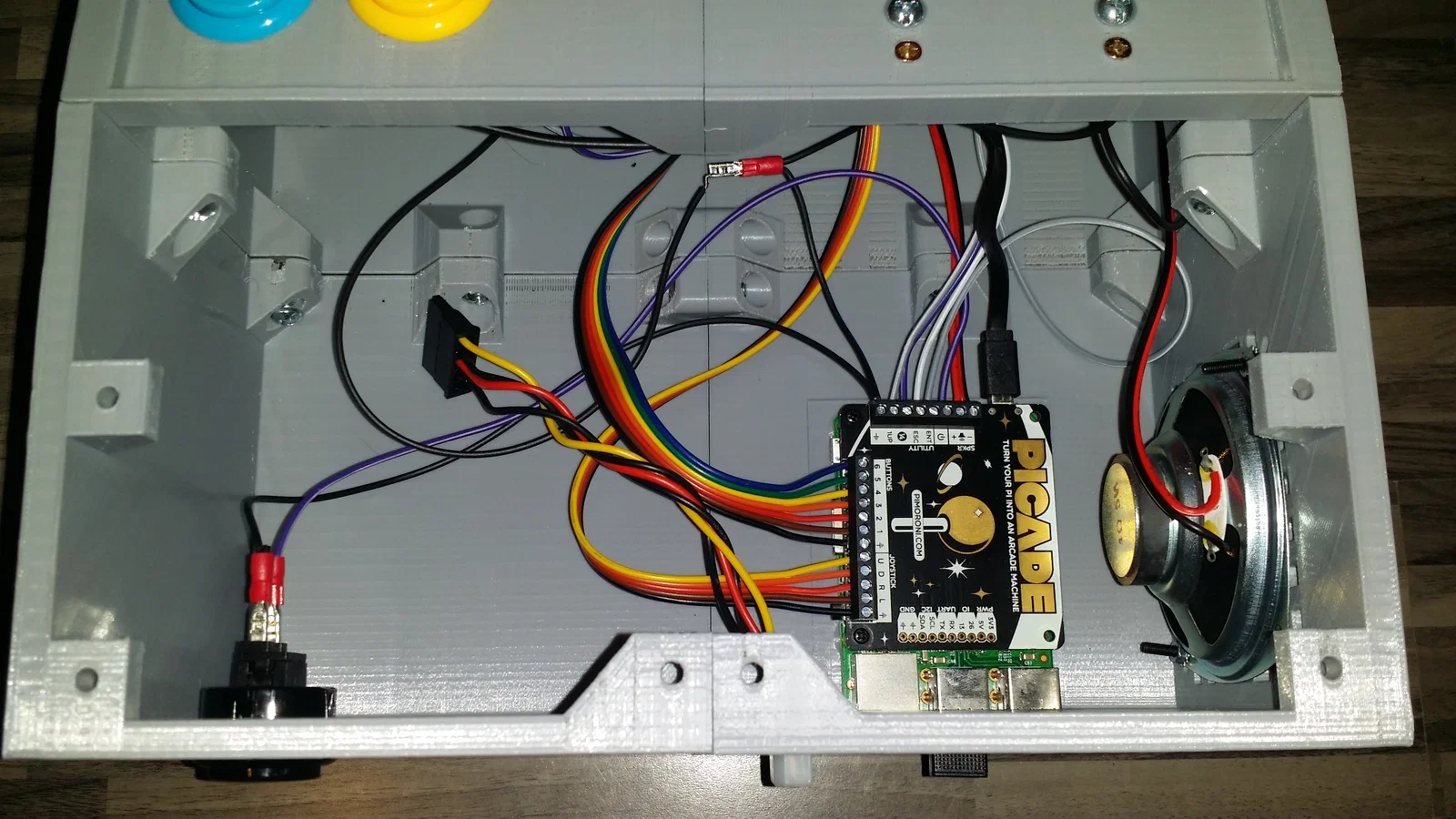

• Thêm giá gắn loa

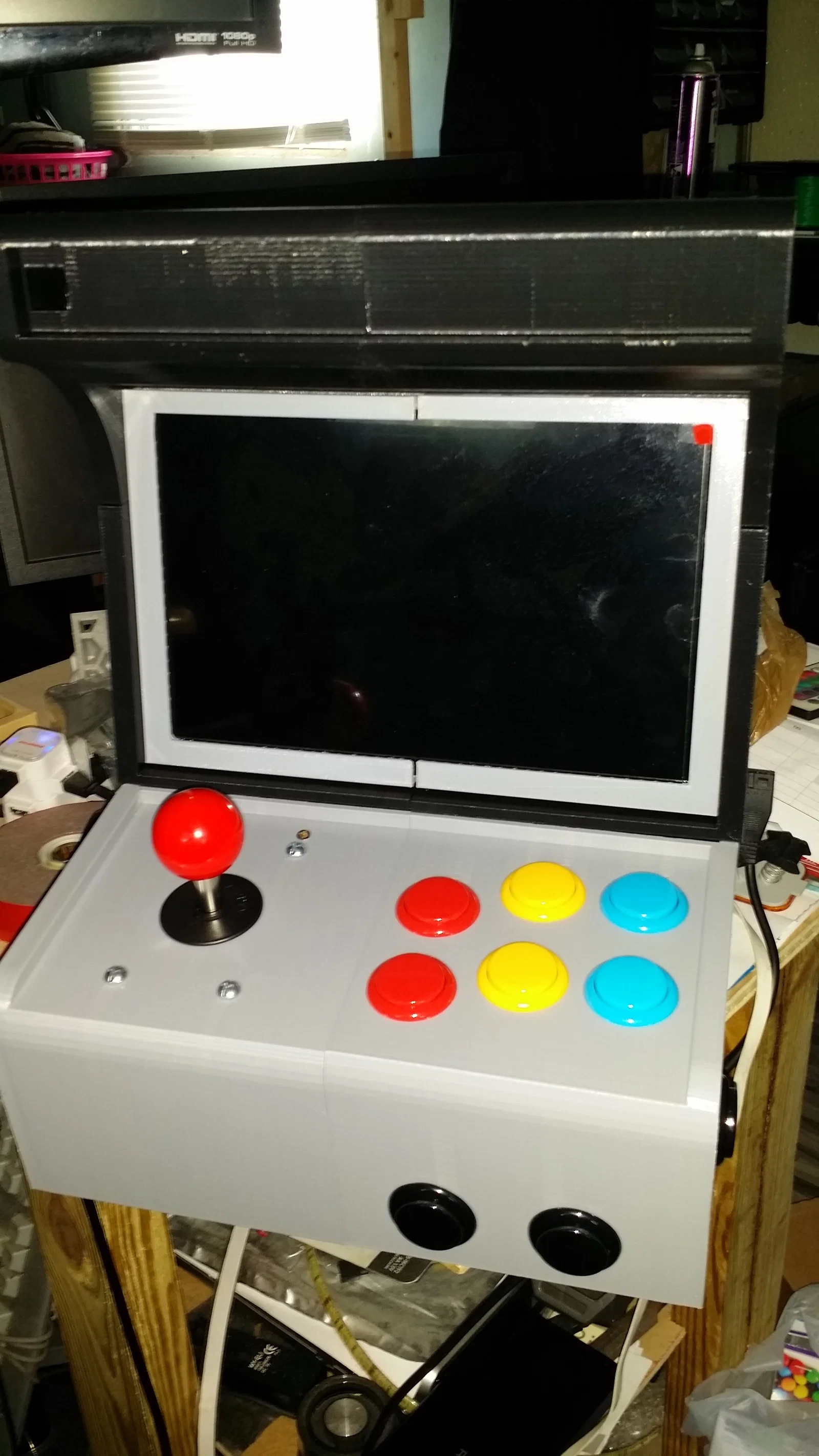

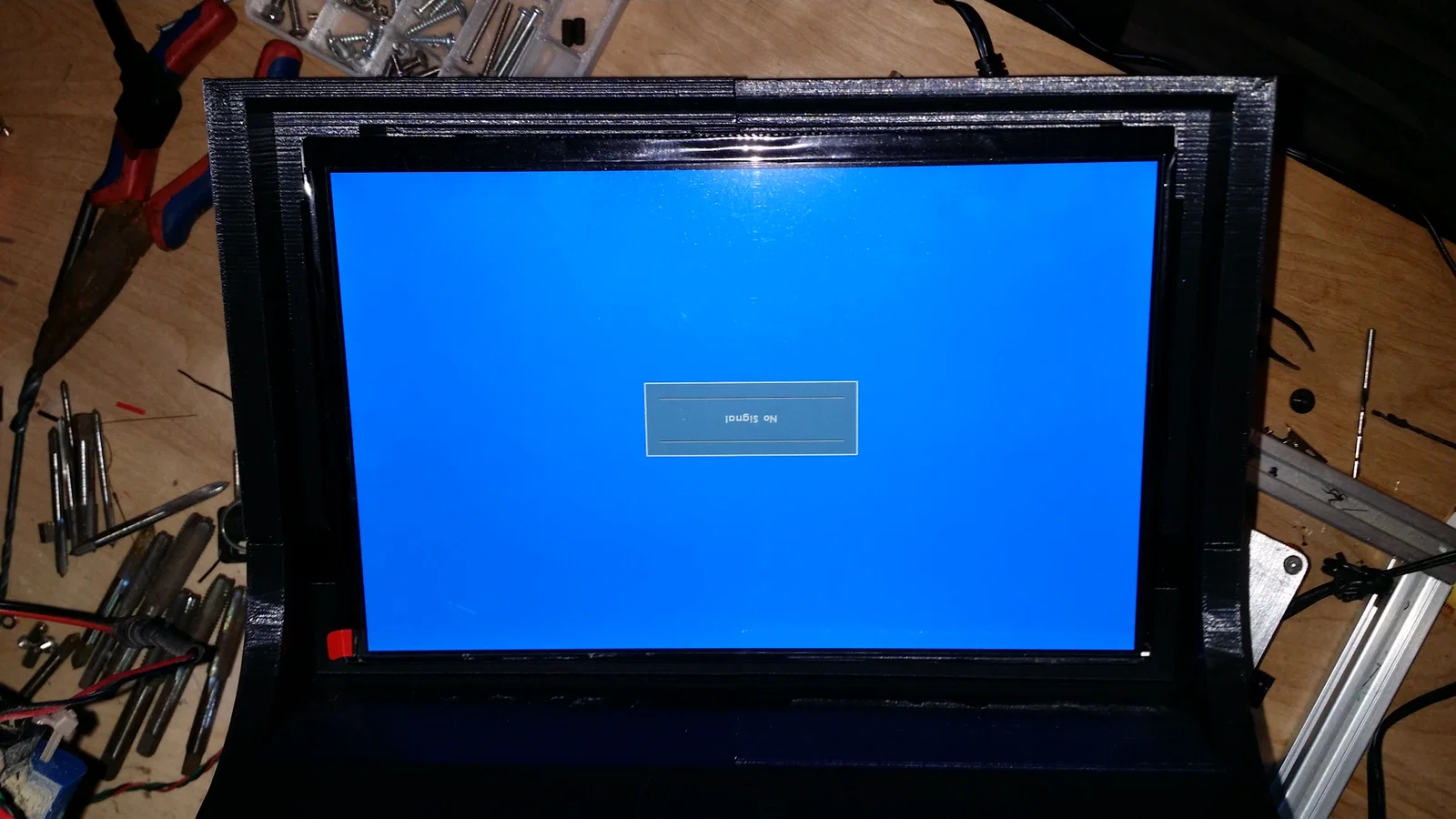

• Sử dụng nam châm để gắn màn hình, giúp tháo lắp bảo trì cực dễ.

Danh sách linh kiện:

Bạn cần khoảng 2 cuộn nhựa PLA hoặc ABS, cộng thêm một ít nhựa trong suốt để làm phần Marquis. Tổng chi phí khoảng 250-350 USD tùy khả năng săn hàng của bạn. Đây là một dự án dài hơi, thời gian in có thể kéo dài từ vài ngày đến cả tuần tùy vào máy của bạn, nhưng kết quả thực sự rất xứng đáng!
