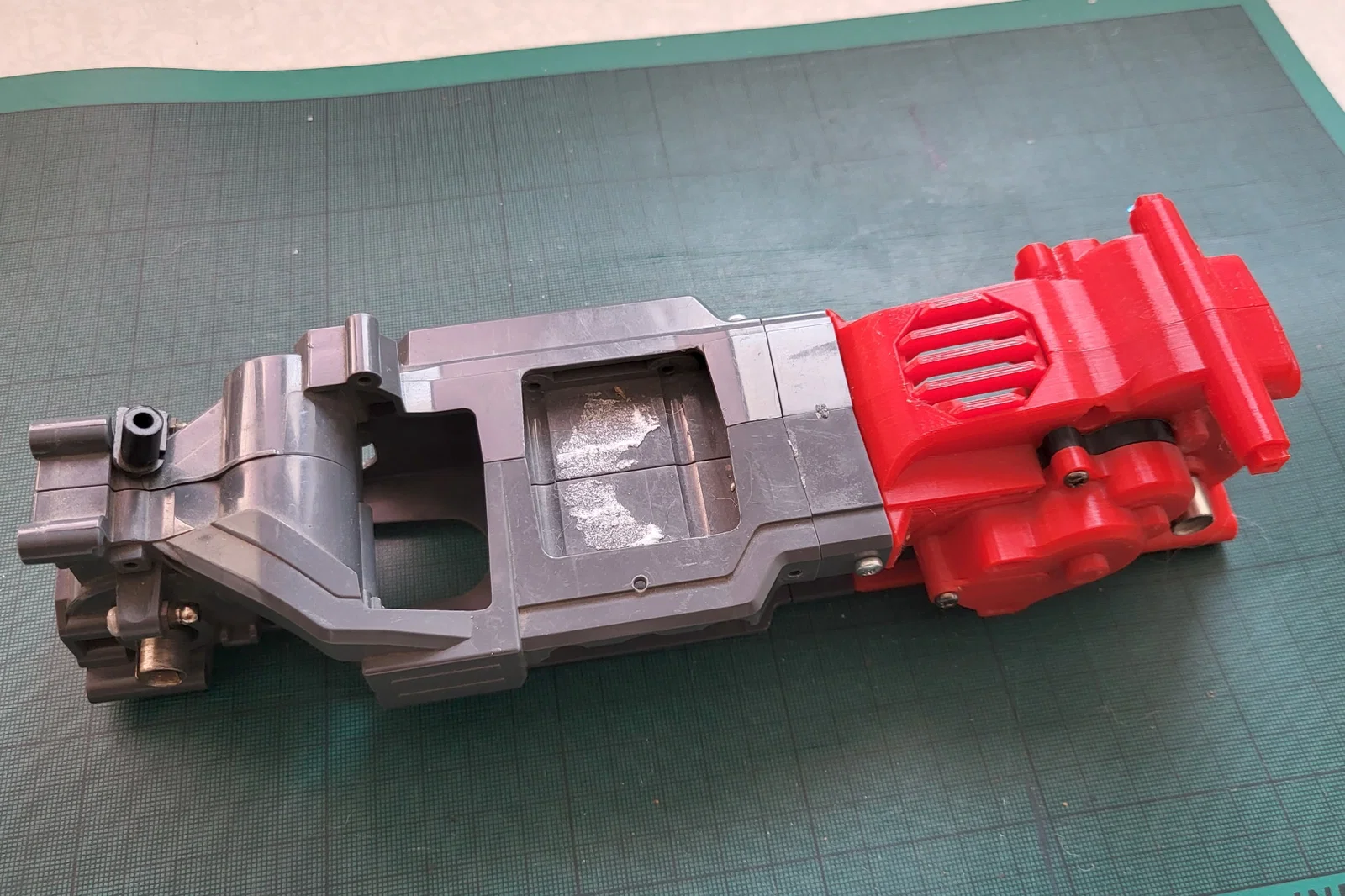

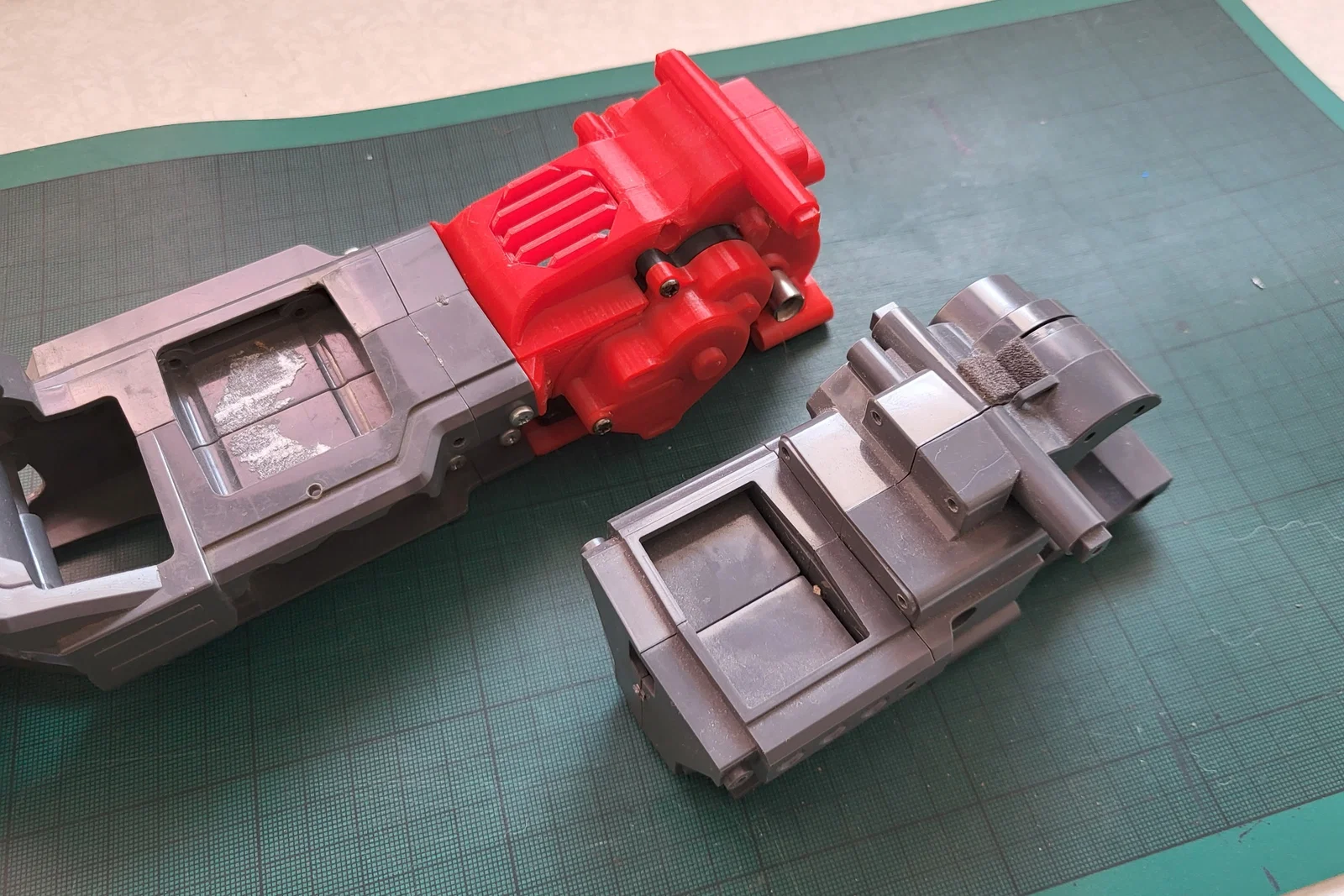

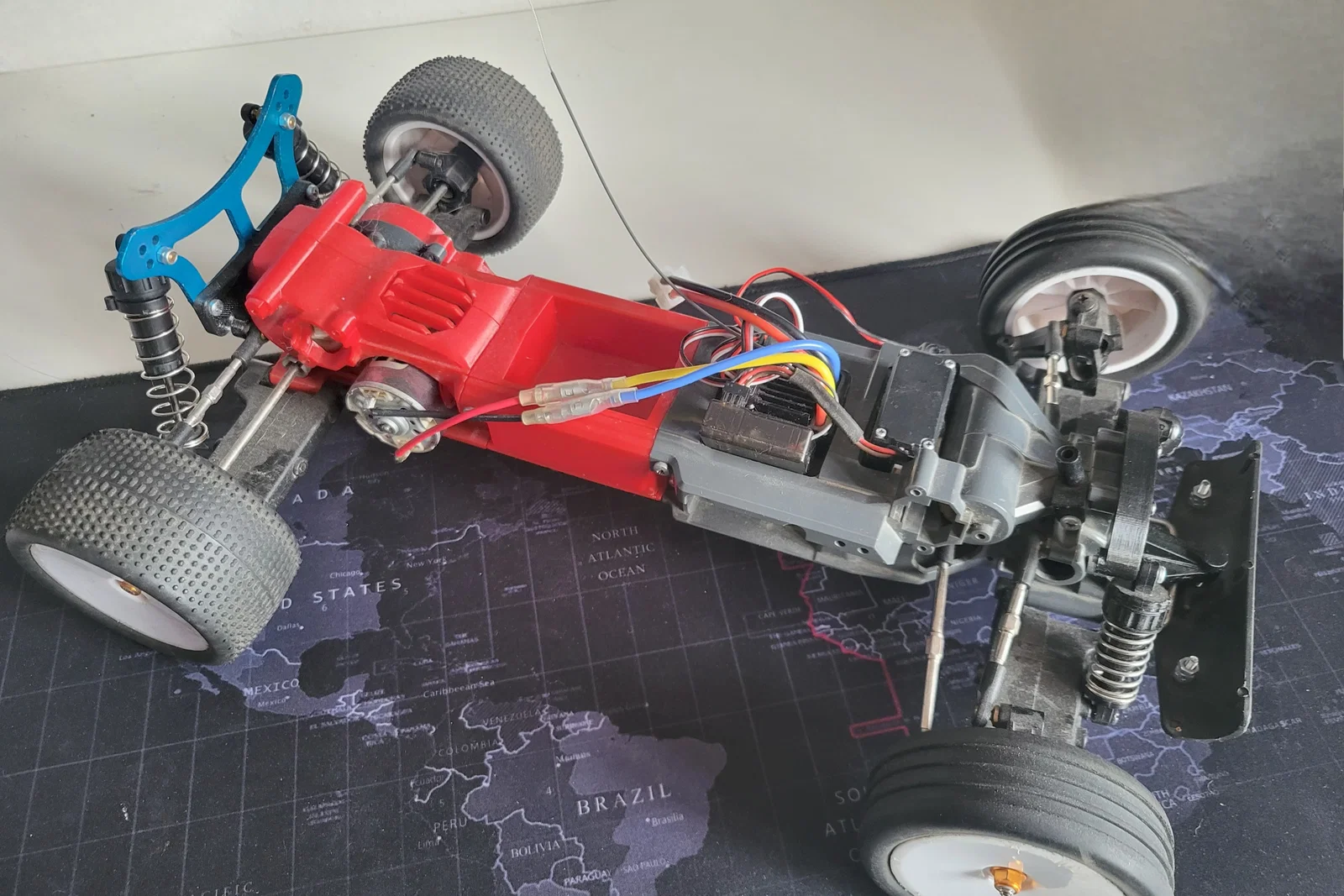

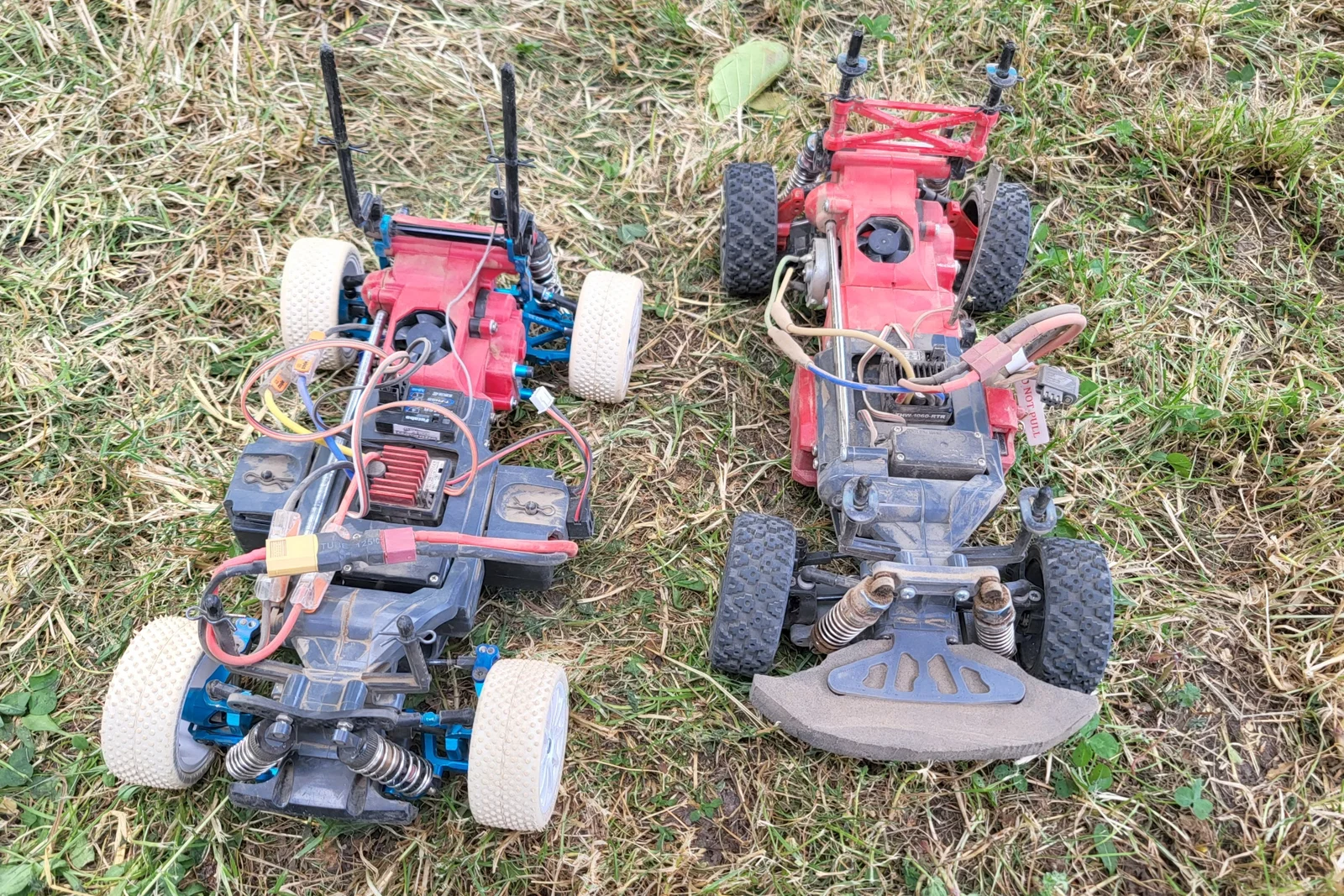

V2.2 Mid motor conversion cho Tamiya MF-01X

Trong suốt hơn một năm qua, mình đã làm việc để cải tiến thiết kế này dựa trên những góp ý từ các anh em chơi xe cũng như những vấn đề mình tự rút ra được. Dựa vào đó, mình đã cập nhật những điểm sau:

• Dời ốc của khối treo (suspension block) vào trong để có thêm khoảng hở quanh chốt bản lề (hinge pins) - thiết kế cũ đôi khi bị khít quá làm kẹt cần treo.
• Gia cố thêm các phần xung quanh ngàm bắt khối treo.
• Thêm hốc cho ốc lục giác M3 vào ngàm bắt khối treo (đã có trong bản V2.1). Bạn sẽ cần ốc M3x10 để lắp.
• Thêm hốc cho ốc vuông M3 vào các lỗ ngang.
• Chỉnh sửa để lắp vừa vặn bộ treo nhôm của Yeah Racing.
• Nắp đậy motor giúp hạn chế bụi bẩn.
• Thêm các lỗ chờ để chạy ốc dài xuyên qua, giúp gia cố những vị trí quan trọng (đã có trong bản V2.1):
  • Tháp giảm xóc sau (M3x26mm hoặc dài hơn, đầu bằng).
  • Ngàm cọc gắn vỏ xe bên trái (M3x35mm).
  • Lỗ dưới của ngàm bánh răng trong để kẹp chặt ba phần của hộp số lại với nhau (M3x20mm).

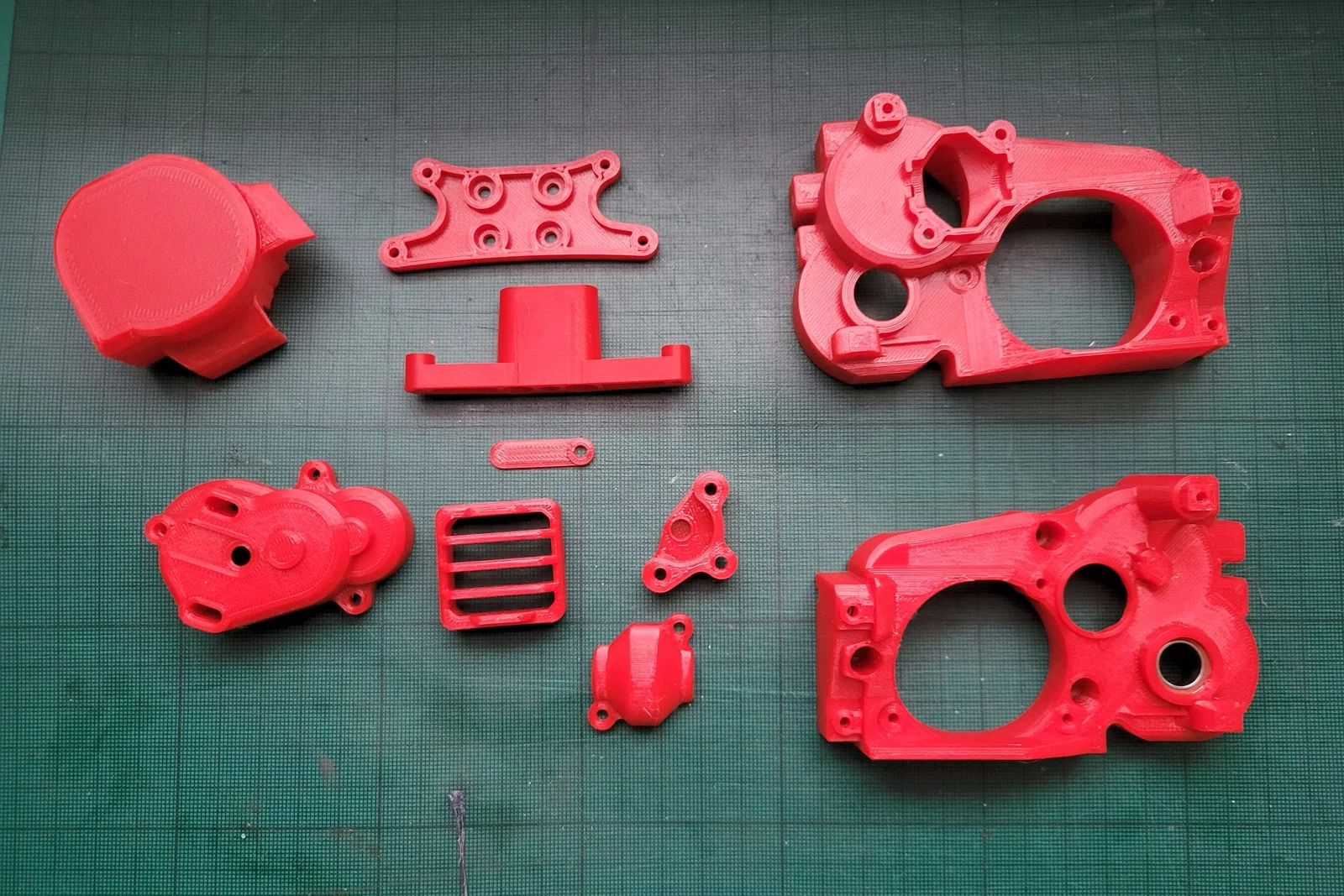

Ngoài ra, mình đã bổ sung thêm nhiều linh kiện tùy chọn (một số đã được ra mắt trước đó dưới dạng remix) vào trang mô hình này:

• Biến thể dùng bạc đạn 1510 cho phép dùng ball diff M-05 và gear diff kín ở phía sau.
  • Cần thêm một bộ bánh răng zin #50738, vì bánh răng GB2 không lắp vừa nữa mà phải thay bằng bánh răng G1.
• Nhiều tùy chọn góc toe-in cho khối treo sau, bao gồm cả bản có chặn (downstop) cho càng xe M-05 V.2.
• Tháp giảm xóc với ngàm gắn link treo trên, cho phép dùng nhiều loại hub sau và các cụm trục sau với chiều rộng khác nhau (tương thích với các mẫu TL-01(B,LA), GF-01, GF-02 và M-05, M-06).
  • Bạn sẽ cần đầu chỉnh 5mm #50797 và 2 ốc bước 12mm để dùng với hệ thống treo zin.
• Nhiều thiết kế ngàm motor khác nhau, bao gồm:

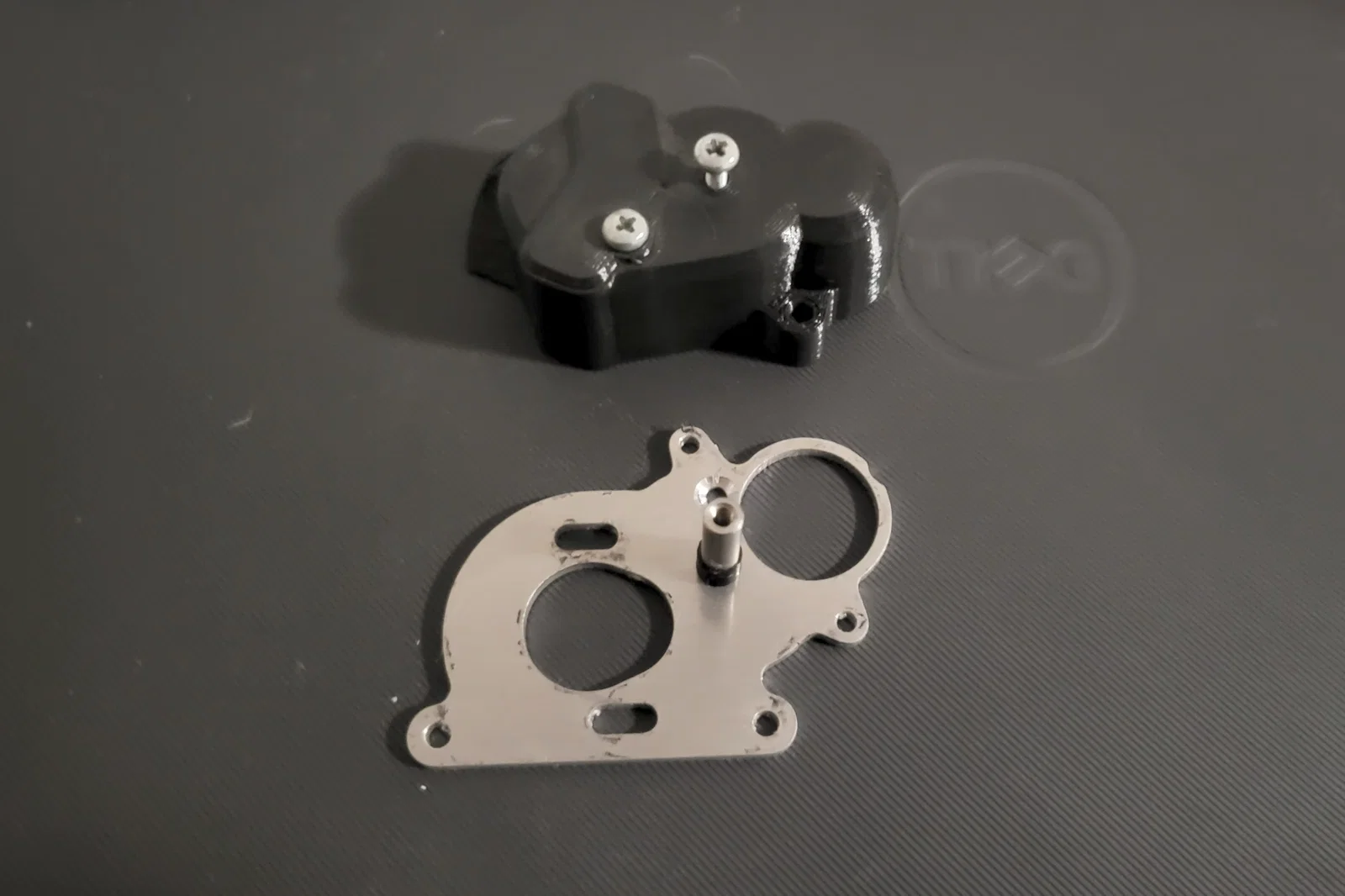

  • Ngàm motor nhôm cho tỷ số truyền zin, giúp tăng độ bền khi chạy motor mạnh và nóng:
    • File bao gồm bản vẽ DWG của ngàm.
    • Cần thêm trụ lái Tamiya #19808016, miếng đệm 3x6x5mm, ốc M3x12 và M3x6.

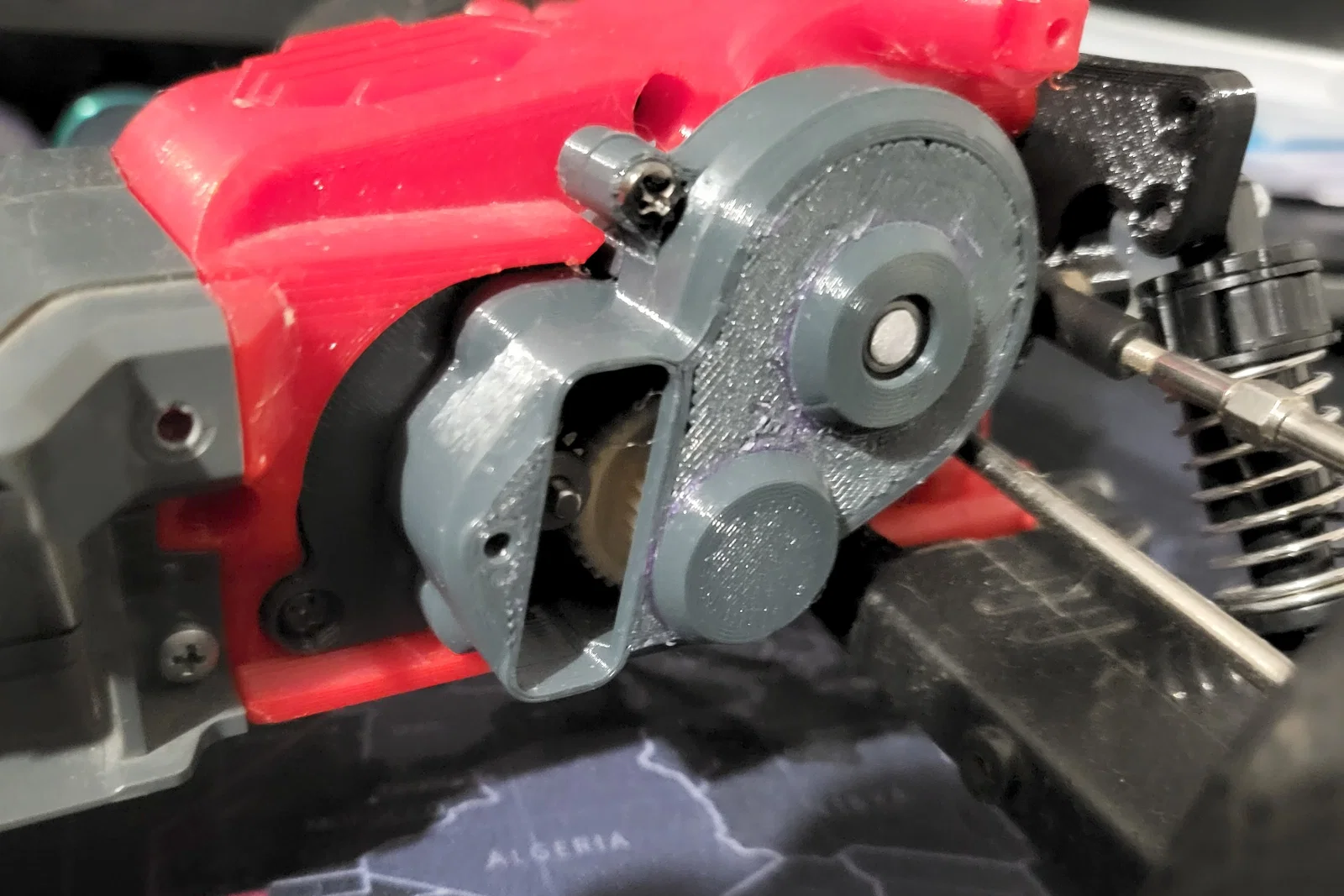

  • Tỷ số truyền chậm, dùng bánh răng spur #53665 TT-01 55T để đạt tỷ số truyền thấp 20:1 cho các dòng xe chạy địa hình (trail).
    • Cần ốc M3x10 đầu bằng để lắp ngàm motor.
    • Cần trục trung gian (idler shaft) mới - bản vẽ có sẵn trong file.
    • Lưu ý: Mô hình này mới chỉ được thử nghiệm chạy vài vòng trong nhà.

Cách lắp ráp vẫn tương tự như phiên bản cũ, anh em có thể dùng mô tả của bản cũ làm hướng dẫn nhé.
