Tay Cánh Căn Chỉnh Cuộn Nhãn 3D (Alignment Arm for Label Reel)

Tay cánh hỗ trợ căn chỉnh cuộn nhãn (Alignment Arm for Label Reel)

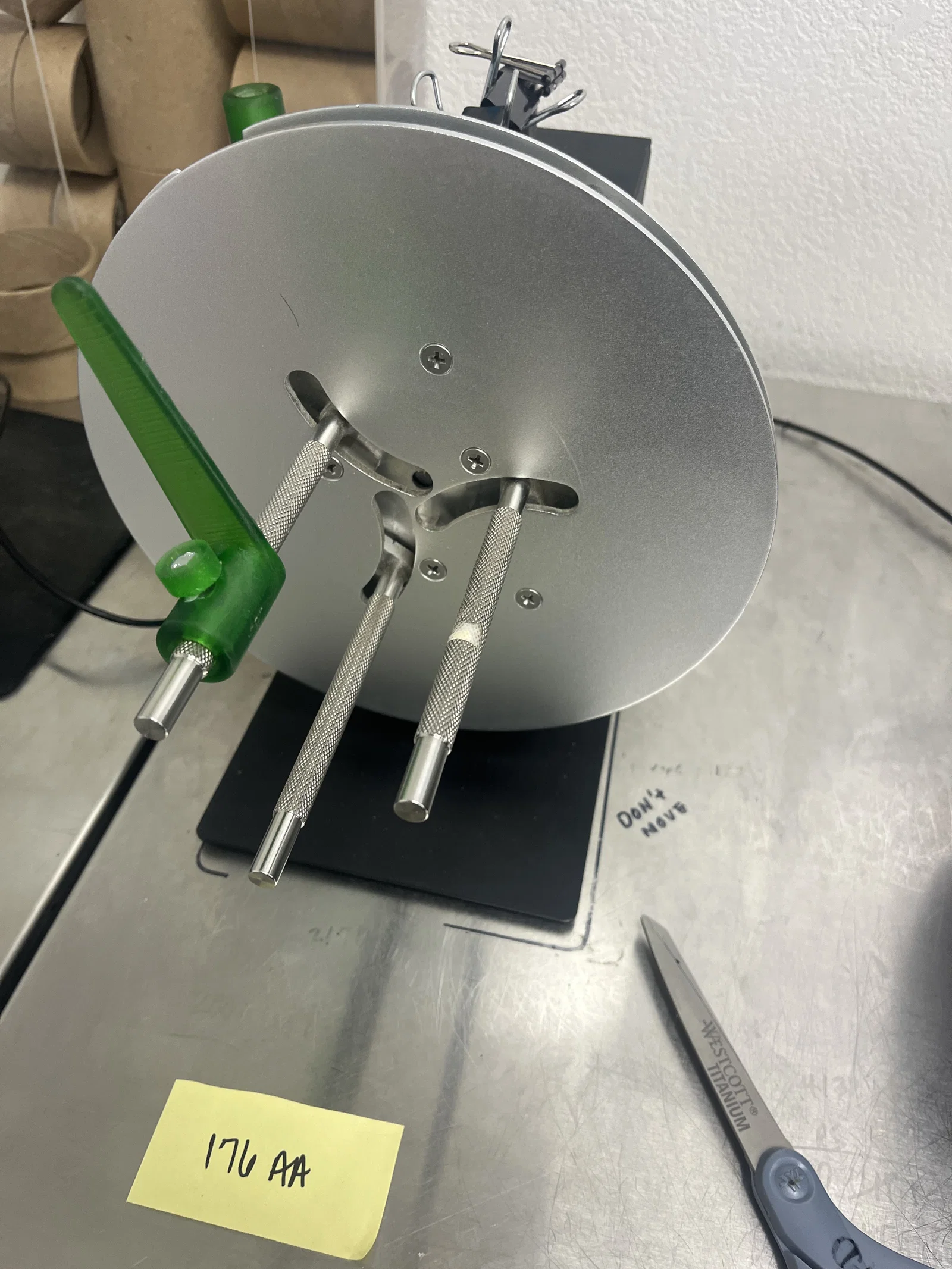

Nếu bạn đang làm việc với máy cuộn nhãn và thường xuyên gặp tình trạng cuộn nhãn bị lệch, không đều trong quá trình vận hành, thì thiết kế này chính là giải pháp dành cho bạn. Tay cánh hỗ trợ căn chỉnh cuộn nhãn (Alignment arm for label reel) được thiết kế đặc biệt để gắn trực tiếp vào máy cuộn, giúp giữ cho dải nhãn luôn đi đúng hướng và được cuộn đều tăm tắp. Đây là một phụ kiện 3D đơn giản nhưng cực kỳ hữu ích giúp tối ưu hóa hiệu suất làm việc, đảm bảo tính thẩm mỹ cho thành phẩm sau khi hoàn thiện mà không cần phải tốn công canh chỉnh thủ công liên tục.

Thiết bị này được thiết kế để lắp đặt vừa vặn trên các trục có đường kính 9mm, đảm bảo độ chắc chắn và ổn định trong khi máy đang hoạt động. Việc sử dụng cơ chế kẹp với ốc M4 giúp người dùng dễ dàng cố định tay cánh vào đúng vị trí mong muốn, đồng thời linh hoạt điều chỉnh khi cần thay đổi kích thước cuộn nhãn khác nhau. Việc in ấn và lắp ráp bộ phận này không quá phức tạp, cho phép bạn tự làm ngay tại nhà hoặc xưởng sản xuất chỉ với một máy in 3D cơ bản và một ít linh kiện kim loại thông dụng.

Để đạt được kết quả in 3D tối ưu nhất, bạn nên lưu ý các điểm sau đây:

• Chất liệu đề xuất: Nên dùng nhựa PETG hoặc ABS để đảm bảo độ bền cơ học và khả năng chịu lực tốt trong thời gian dài, tránh bị biến dạng do nhiệt độ hoặc áp lực khi máy hoạt động.
• Thông số in: Thiết lập Infill từ 30-40% để tạo độ cứng cáp cho cánh tay. Layer height từ 0.2mm là đủ để đảm bảo độ mịn và chính xác cho các khớp nối.
• Linh kiện bổ sung: Bạn sẽ cần chuẩn bị sẵn 1 đai ốc M4 để nhét vào thân tay cánh và 1 bu lông M4 để vặn vào phần núm xoay, giúp việc cố định trục 9mm được chắc chắn.
• Lưu ý lắp đặt: Đảm bảo phần lỗ tiếp giáp trục được in chuẩn xác, không bị quá rộng để tránh hiện tượng rung lắc trong quá trình cuộn nhãn, điều này giúp nhãn không bị chạy dọc trên trục.
• Kiểm tra định kỳ: Vì đây là bộ phận chịu ma sát, thỉnh thoảng bạn nên kiểm tra xem ốc vít có bị lỏng sau một thời gian dài sử dụng hay không để siết lại kịp thời.

Việc tự in linh kiện này không chỉ giúp bạn tiết kiệm chi phí mua phụ tùng chính hãng đắt đỏ mà còn cho phép bạn tùy chỉnh kích thước phù hợp hoàn hảo với hệ thống máy cuộn nhãn mà bạn đang sở hữu tại nhà.
