Adapter hút bụi DeWALT DWE7492 sang DXV20PC (tham số, PETG)

Đầu chuyển đổi hút bụi DeWALT DWE7492 sang DXV20PC

Đây là adapter in 3D tham số giúp kết nối trực tiếp cổng hút bụi phía sau của máy cưa bàn DeWALT DWE7492 với ống của máy hút bụi khô/ướt DeWALT DXV20PC — không cần băng keo, không cần ống lót cao su, cũng không cần chồng chéo các đầu chuyển zin.

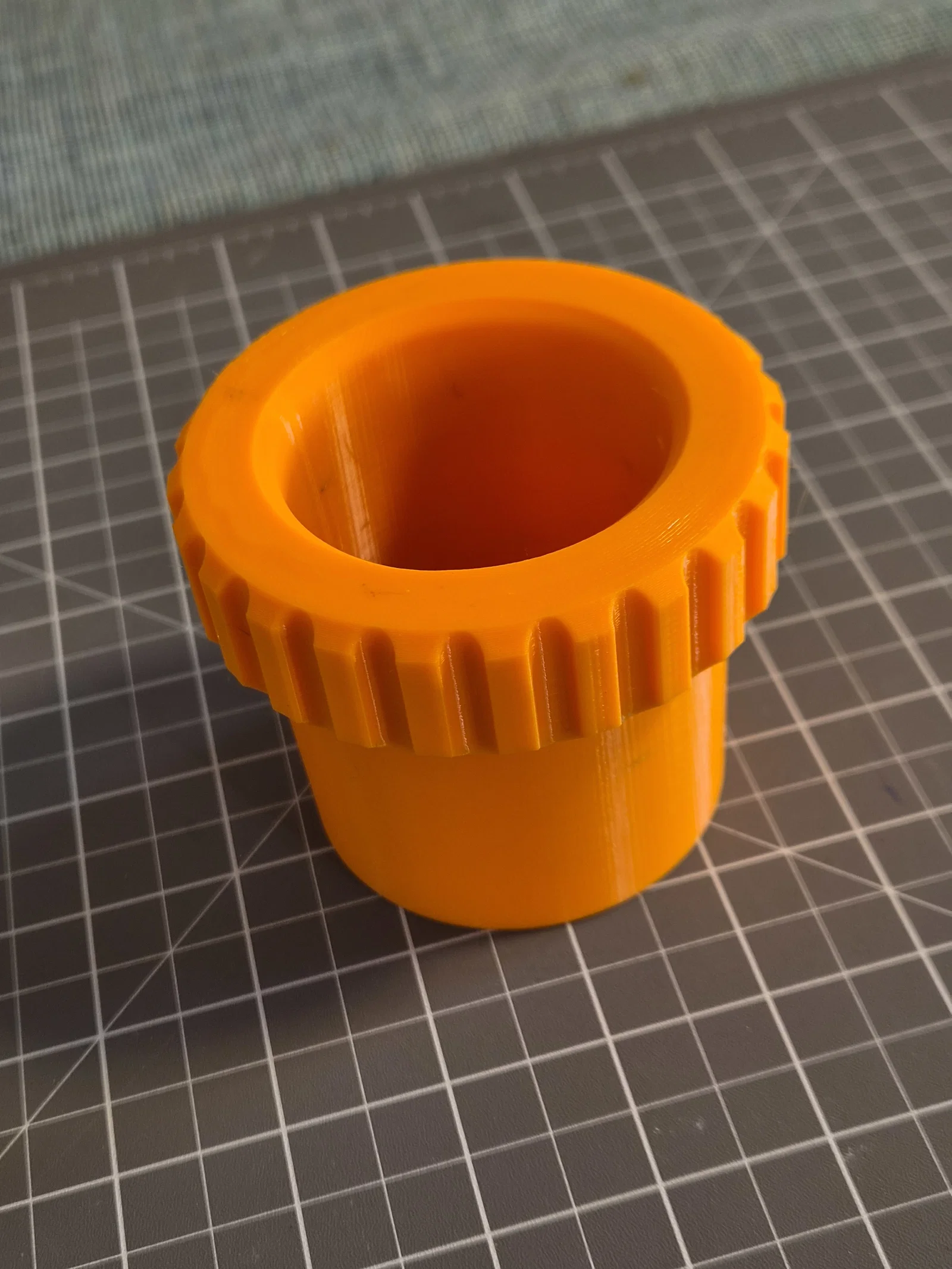

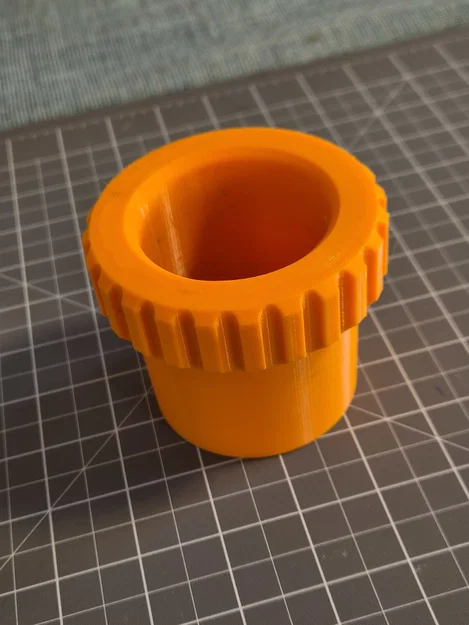

Thiết kế dạng côn gọn gàng: côn ngoài phía máy cưa, côn trong phía ống hút, cùng vòng cầm có vân nhám để dễ dàng tháo lắp. Được thiết kế tham số trong FreeCAD 1.1.1 (Part Design + Revolution + PolarPattern), nên mọi kích thước đều nằm trong một bảng tính và có thể tùy chỉnh cho bất kỳ loại máy cưa/hút bụi tương tự nào chỉ trong vài phút.

Công dụng

DeWALT DWE7492 đi kèm với một adapter zin khớp tốt với cổng máy cưa, nhưng vấn đề nằm ở đầu còn lại: kích thước đầu ra của nó không khớp với ống của máy hút bụi DeWALT DXV20PC. Do hai đầu không vừa khít, người dùng thường phải dùng băng keo hoặc nối nhiều đầu chuyển.

Chi tiết này thay thế adapter zin bằng một khối côn cứng cáp được đo đạc chính xác cho bộ đôi này:

• Phía máy cưa: đầu cắm côn ngoài sao chép hình học của adapter zin, giúp cắm thẳng vào cổng bụi của DWE7492 y hệt đồ gốc.

• Phía máy hút: lỗ cắm côn trong để gắn ống DXV20PC vào. Độ côn giúp nó tự giữ chặt — không cần kẹp, không cần ren, không cần băng keo.

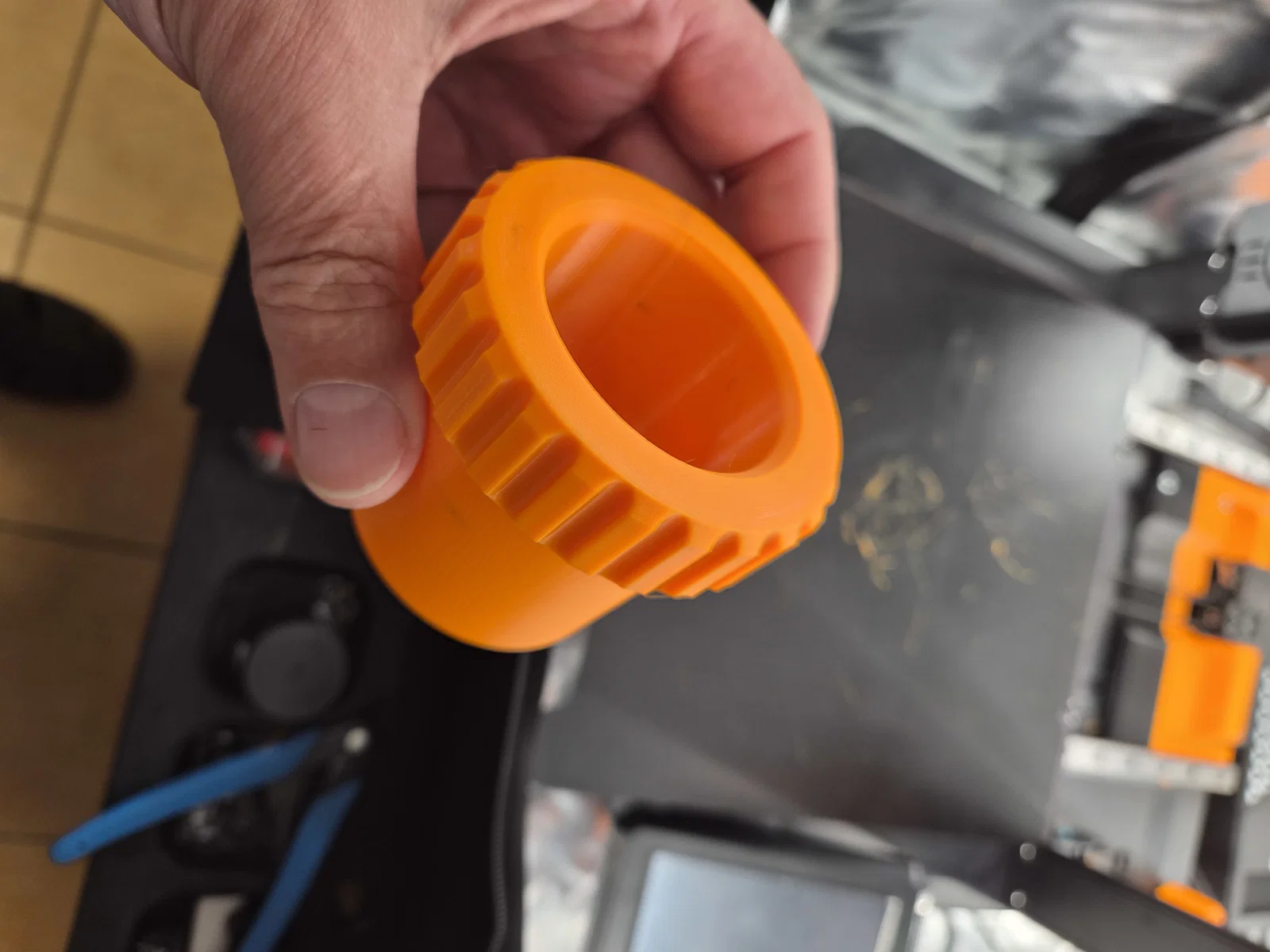

• Vòng cầm (đầu máy cưa): một vòng Ø72 mm với vân nhám dọc. Đây là điểm duy nhất có đường kính ngoài khác biệt — giúp tay bạn có chỗ bám để cắm vào hoặc rút ra khỏi máy cưa. Nếu không có phần này, bề mặt côn rất khó cầm nắm bằng tay không.

Kích thước và độ khớp

Tất cả số đo đều được lấy từ adapter zin của DeWALT bằng thước kẹp điện tử. Các giá trị dưới đây khớp hoàn toàn với bản vẽ tham số.

Hướng dẫn in

Nên in theo hướng úp vòng cầm xuống bàn in. Đây là cách duy nhất tối ưu:

• Vòng cầm Ø72 mm phẳng giúp bám bàn tốt, không cần dùng brim.
• Độ côn nhỏ dần lên phía trên giúp các phần nhô ra luôn dưới 45°, không cần support.
• Lỗ cắm máy hút được in đồng tâm, đảm bảo bề mặt bên trong mịn nhất có thể.

Với thiết lập 4 tường + 20–25% infill dạng Gyroid bằng nhựa PETG, chi tiết này cực kỳ bền bỉ. Độ võng của ống hút hay va chạm nhẹ cũng không làm hư hỏng nó.

Thiết lập lát cắt (OrcaSlicer)

• Chiều cao lớp: 0.16 mm

• Tường (Wall loops): 4

• Infill: 25% Gyroid (khuyên dùng)

• Support: Không

• Brim: Không

Chất liệu khuyên dùng

PETG là lựa chọn hợp lý nhất: chịu mài mòn tốt với bụi gỗ, không bị giòn như PLA khi để lâu trong xưởng, và có độ đàn hồi nhẹ giúp hấp thụ lực kéo từ ống hút mà không bị nứt vỡ.

Lắp đặt và sử dụng

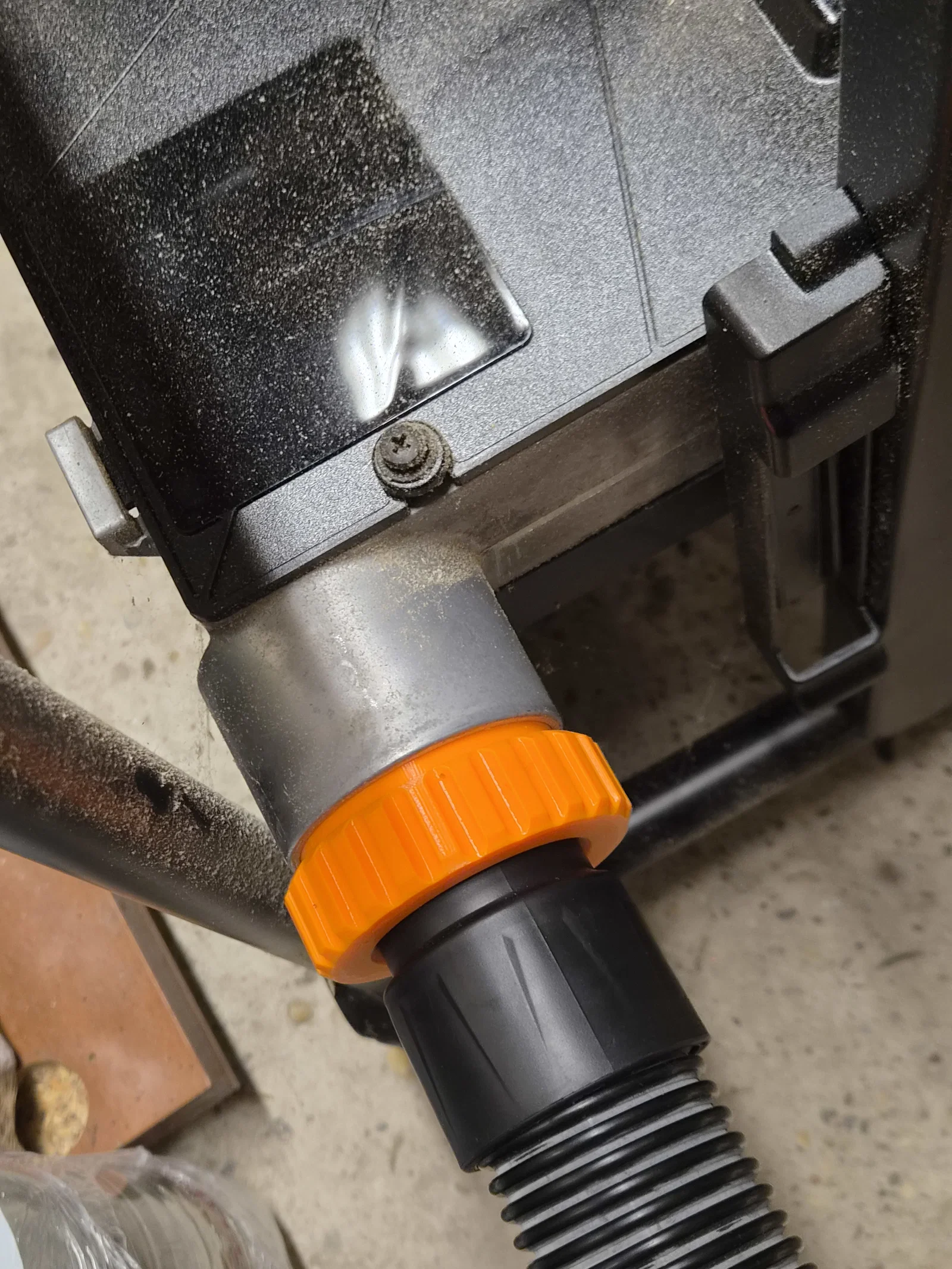

1. Cầm vòng nhám và ấn mạnh đầu cắm vào cổng bụi DWE7492 cho đến khi thấy độ côn bám chặt.
2. Ấn ống DXV20PC vào lỗ cắm phía máy hút cho đến khi vừa khít.
3. Để tháo, chỉ cần cầm vòng nhám và rút ra.
4. (Tùy chọn) Nên treo ống hút lên cao để giảm tải trọng lên adapter, giúp kéo dài tuổi thọ chi tiết.
