Giá đỡ BigTreeTech SFS V2.0 cho đầu in Creality Ender 3 V3 KE

Tóm tắt nhanh

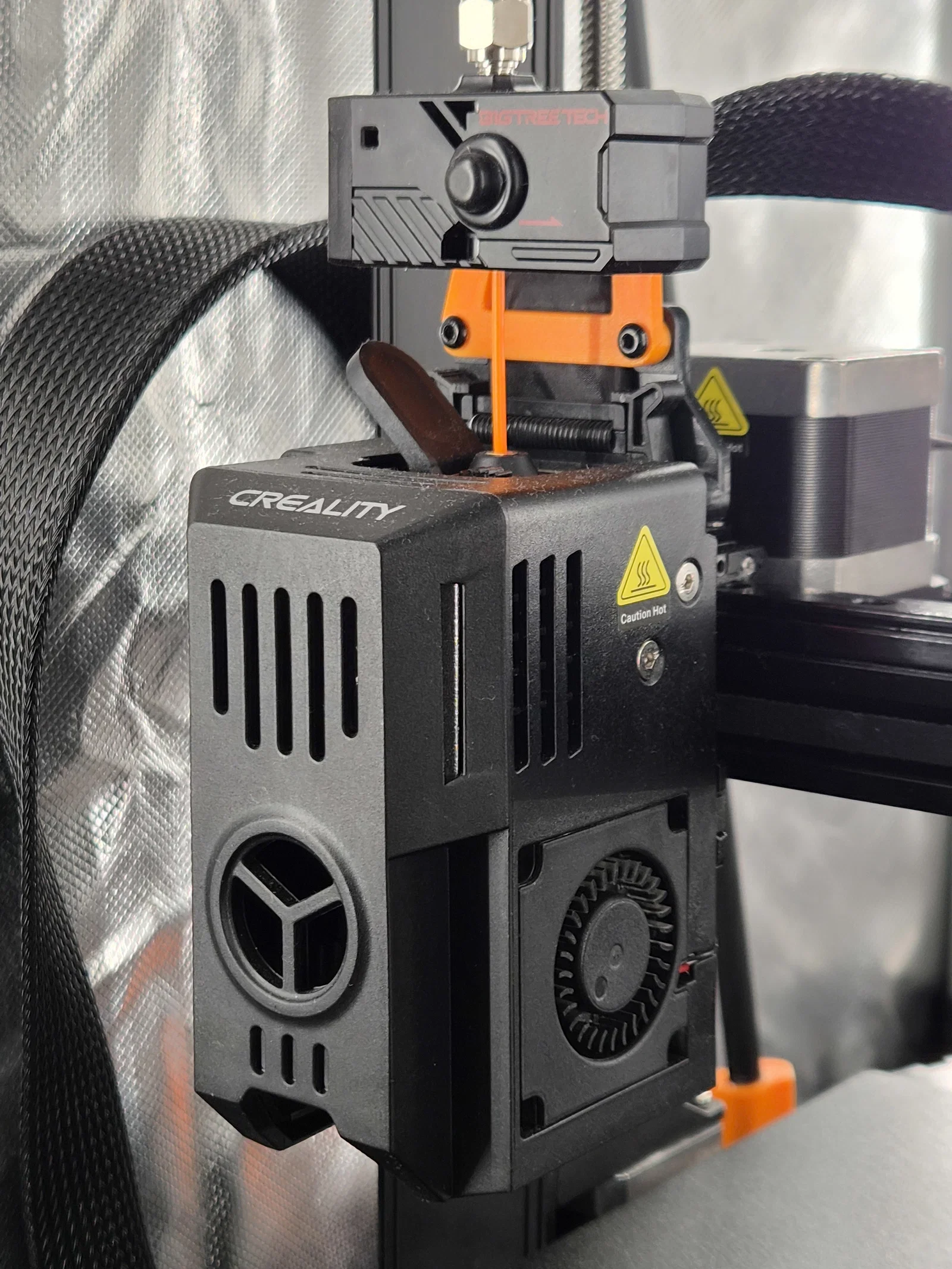

Đây là bộ khung 2-trong-1 thay thế cho kẹp dây cáp dẹt ("H6") mặc định trên đầu in của Ender 3 V3 KE. Nó đảm nhận hai nhiệm vụ cùng lúc: vừa là bộ phận giảm căng cho cáp dẹt (giữ nguyên vị trí ốc và lỗ gắn), vừa là giá đỡ chuyên dụng cho cảm biến chuyển động sợi nhựa BigTreeTech SFS V2.0. Kết quả: phát hiện kẹt nhựa và hết nhựa chính xác mà không cần khoan, sửa đổi hay thêm phần cứng mới vào đầu in.

Được thiết kế tham số hóa trong FreeCAD 1.1.1 — các kích thước đều dựa trên ràng buộc, vì vậy bạn có thể dễ dàng tùy chỉnh (remix) cho các loại cảm biến khác hoặc vị trí lỗ gắn cáp của máy in khác.

Thông tin in

Máy in: Creality Ender 3 V3 KE Chất liệu: PETG (đã in thử nghiệm với nhựa cam, hoạt động tốt) — dùng ASA cũng ổn Chiều cao lớp: 0.16 mm Tường (Walls): 5 vòng Độ đặc (Infill): 50% gyroid Supports: Không cần — in úp mặt phẳng xuống Rafts: Không Profile OrcaSlicer: *0.16 PETG sensor_holder 0.4 (xem chi tiết bên dưới)

Bạn cần chuẩn bị

• Giá đỡ đã in (1 cái)
• Cảm biến chuyển động sợi nhựa BigTreeTech SFS V2.0 — Trang chủ BTT
• 2 con ốc cũ của kẹp cáp dẹt ("H6") trên đầu in — bạn sẽ dùng lại chúng, không cần ốc mới
• Các con ốc đi kèm trong hộp BTT SFS V2.0 để gắn cảm biến
• 2 đầu nối PC4-M6 (đi kèm với BTT SFS V2.0)
• Một đoạn ngắn ống Capricorn PTFE giữa cảm biến và máy đùn (khuyến khích nên có)
• Kim nhỏ hoặc tua vít dẹp cỡ nhỏ (0.5 mm) để tháo giắc cắm (ferrules) ra khỏi đầu nối của BTT và Creality (không cần kìm bấm cos)
• Bút đánh dấu / băng dính để đánh dấu đầu +5V và đầu +24V (CẦN ĐỂ TRỐNG) của giắc 4-pin Creality trước khi cắm lại — cực kỳ quan trọng để tránh làm cháy cảm biến

Hướng dẫn lắp đặt

1. Tắt nguồn máy in và rút cáp cảm biến cũ.
2. Tháo kẹp cáp dẹt cũ (bộ phận nhựa đen đánh dấu "H6"). Giữ lại 2 con ốc.

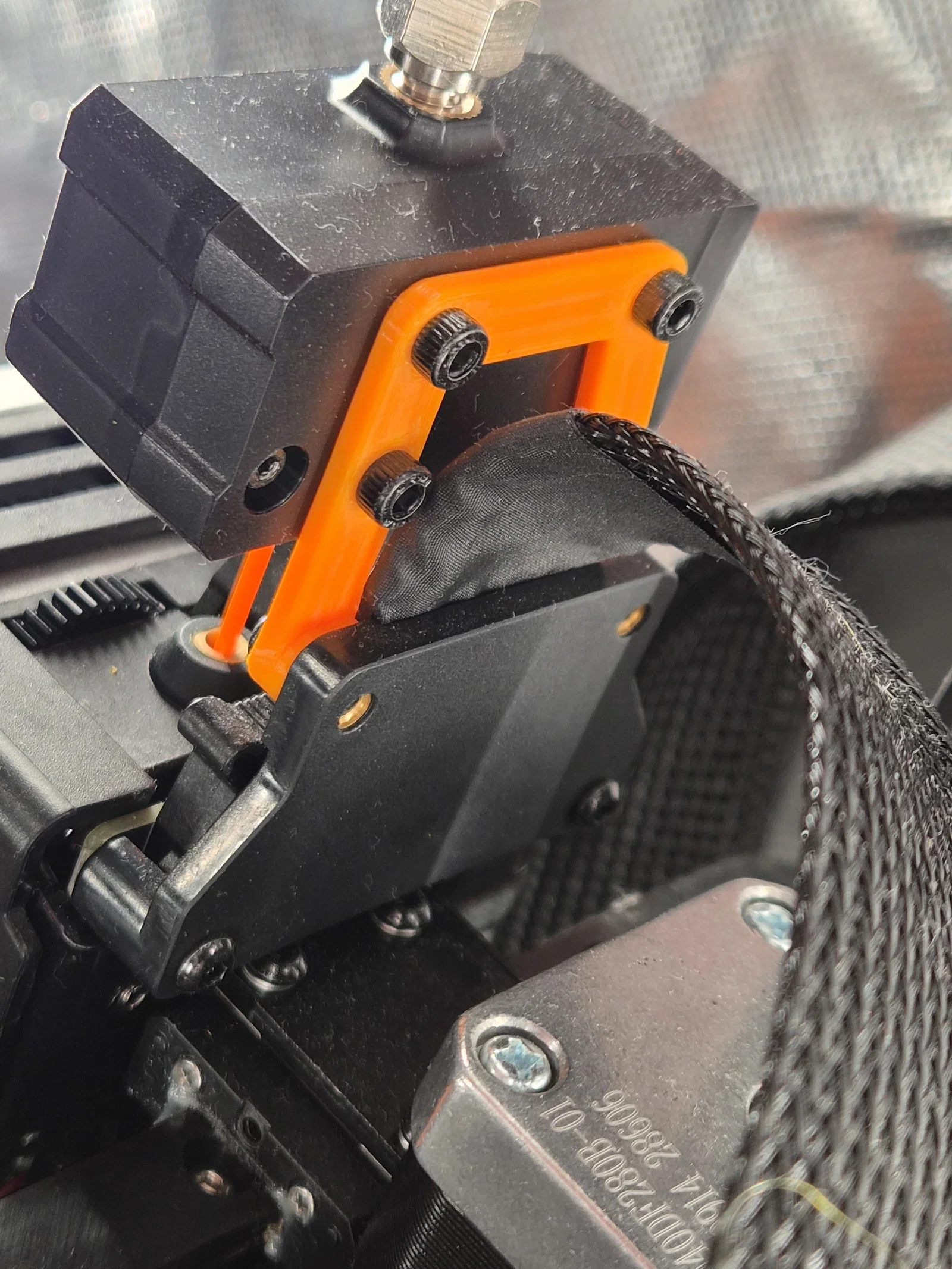

3. Gắn giá đỡ 3D này vào đầu in bằng 2 con ốc đó. Luồn cáp dẹt qua giá đỡ để duy trì chức năng giảm căng.
4. Gắn BTT SFS V2.0 lên giá đỡ bằng các con ốc đi kèm cảm biến.
5. Lắp các đầu PC4-M6 vào lỗ đầu vào và đầu ra của cảm biến.
6. Luồn sợi nhựa qua cảm biến.
7. Đấu dây bằng cách chuyển 3 trong 4 giắc cắm của BTT vào giắc cắm 4-pin gốc của Creality (xem chi tiết đấu dây bên dưới).
8. Cấu hình Klipper để máy in nhận diện cảm biến chuyển động mới.

Đấu dây — QUAN TRỌNG, ĐỌC KỸ TRƯỚC KHI CẮM

CẢNH BÁO: Giắc cắm cảm biến 4-pin của Ender 3 V3 KE có điện áp 24V ở một đầu và 5V ở đầu kia. Nếu cắm sai vào đầu 24V, cảm biến sẽ hỏng ngay lập tức, đồng thời làm cháy mạch nhận tín hiệu cảm biến trên mainboard. Bản thân tôi đã từng bị cháy một mainboard vì sai lầm này, chi phí thay thế rất tốn kém. Hãy lấy khối đầu cuối màu xanh (green terminal block) làm mốc tham chiếu duy nhất, đừng tin vào các hình ảnh silkscreen trên mạng vì chúng thường bị đảo ngược.
