Chốt giữ ghi đông (Handlebar Catch) và đệm shim cho xe đạp kiểu Brompton

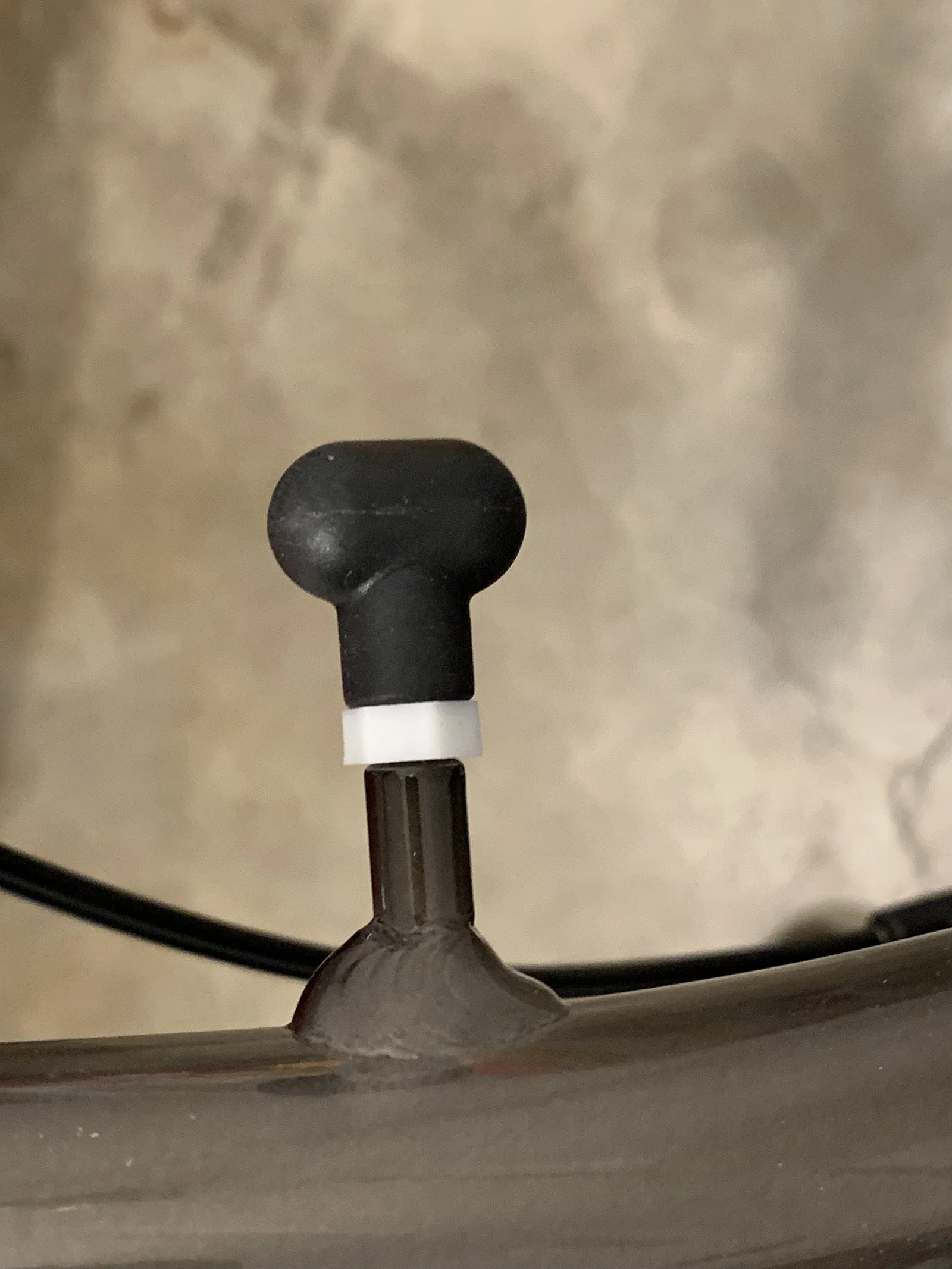

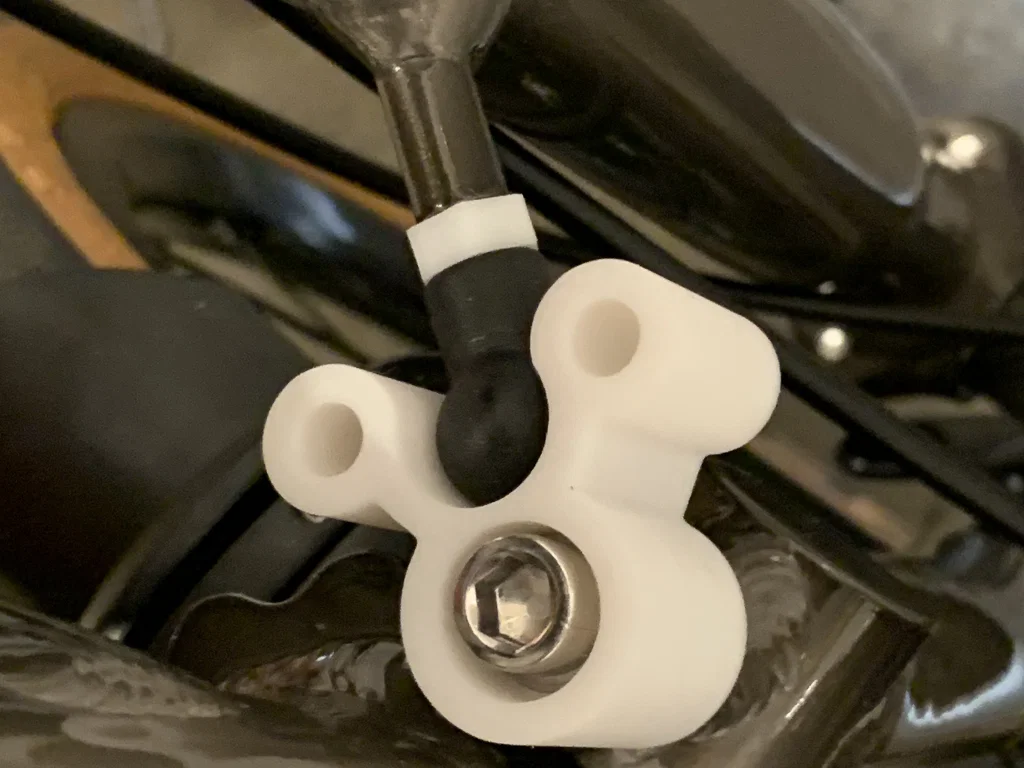

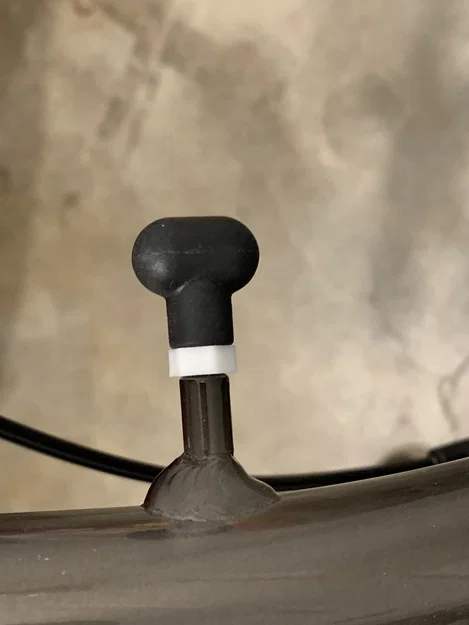

Mình mới mua một chiếc xe đạp kiểu Brompton là Litepro S9. Do cái ốc nipple không khớp với Handlebar Catch (chốt giữ ghi đông) khi siết chặt, nên cái chốt zin bị gãy mất tiêu. Mình đã tự thiết kế một cái để thay thế tạm thời trong lúc chờ linh kiện mới. Mình cũng thiết kế thêm một cái shim (miếng đệm) cho ốc nipple để giúp nó khớp chính xác với chốt khi siết vào. Lưu ý là mình chưa từng thử nghiệm trên xe Brompton thật, nên không chắc liệu mấy món này có dùng được cho xe đó không, nhưng với xe Litepro S9 của mình thì dùng rất ổn. Ngoài ra, bạn cần lưu ý là lực kẹp của chốt hiện tại hơi yếu. Theo thiết kế gốc, hình như có một sợi dây kim loại nối hai cái vòng nhỏ để gia cố lực kẹp cho ốc nipple, nhưng của mình thì bị mất rồi. Sắp tới mình sẽ thiết kế phiên bản V2 hoàn toàn mới, sử dụng phần cứng thông dụng cho in 3D để tăng cường lực kẹp. Chất liệu khuyên dùng là PETG hoặc loại vật liệu nào chịu được tia UV và có độ bền cơ học tốt.

Thiết kế CAD được chia sẻ theo giấy phép MIT viết bằng Build123d:

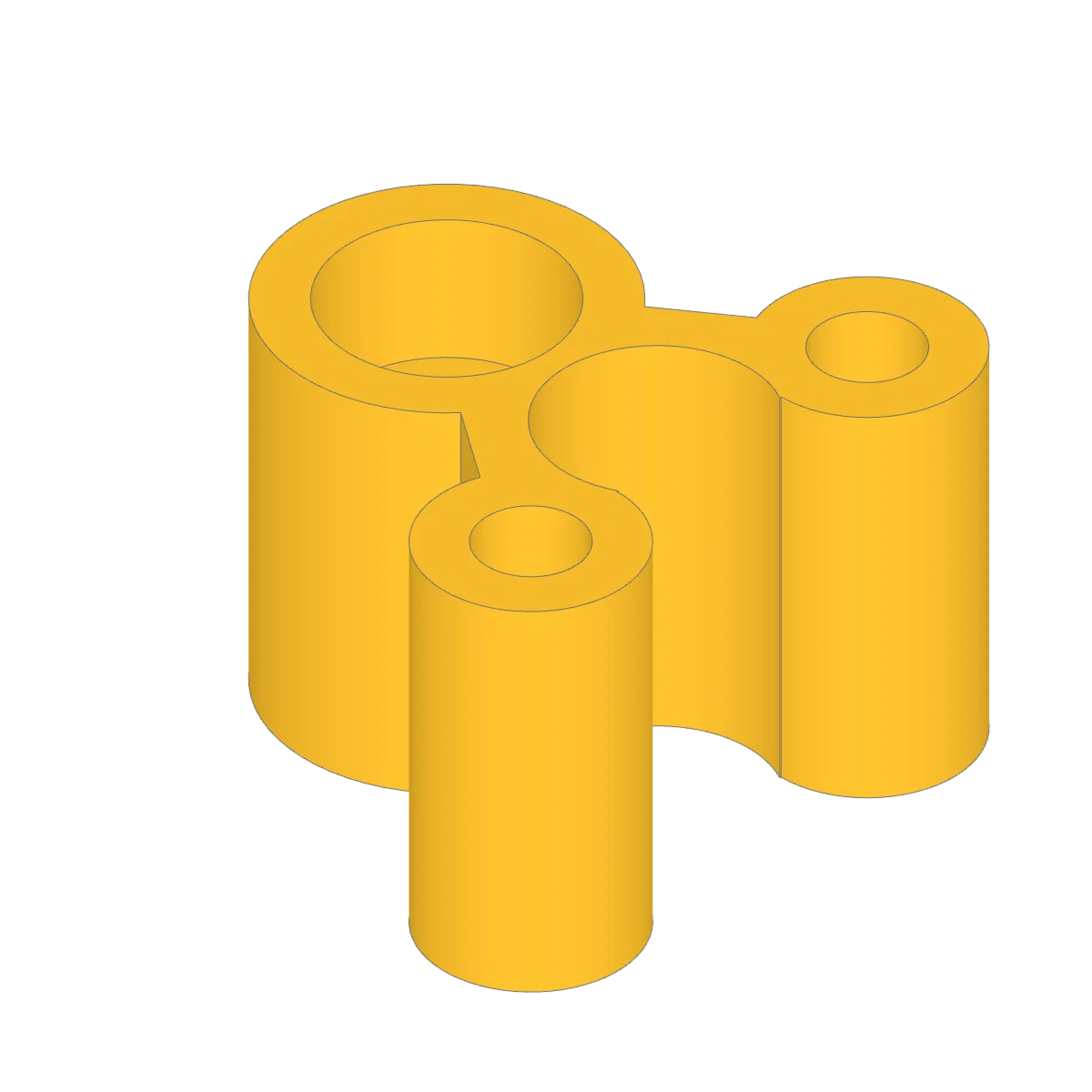

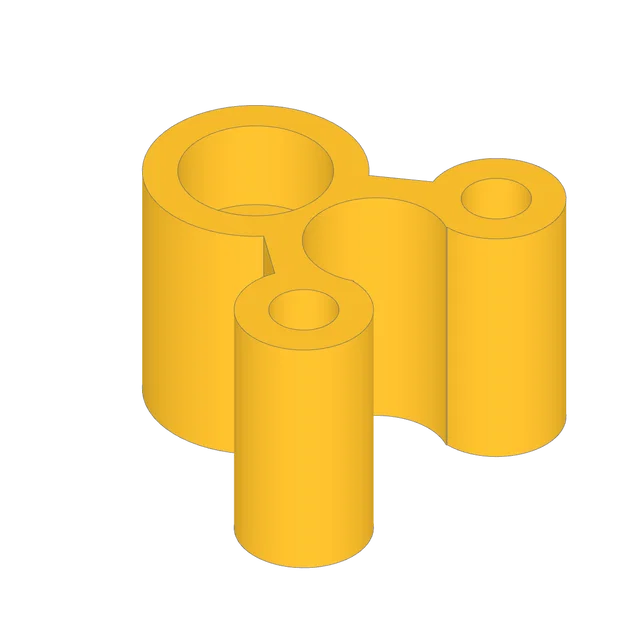

Handlebar Catch:

https://makerrepo.com/r/fangpenlin/open-models/artifact/master/1120c39c-5d69-413f-b71b-4b50ddb42374

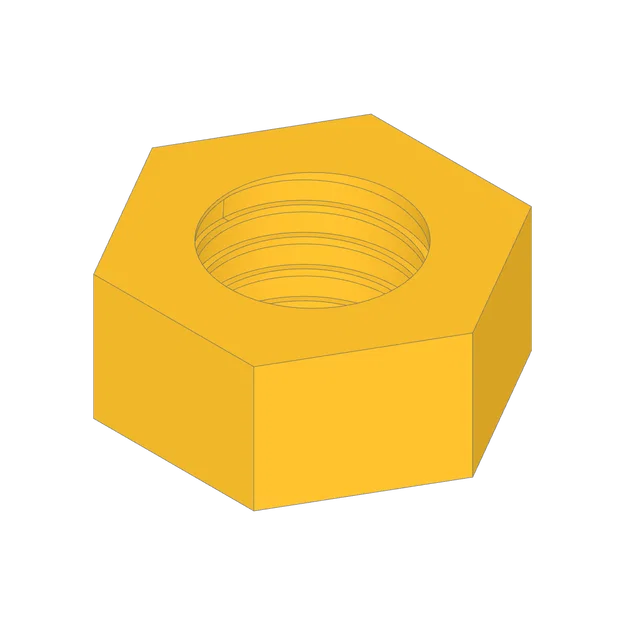

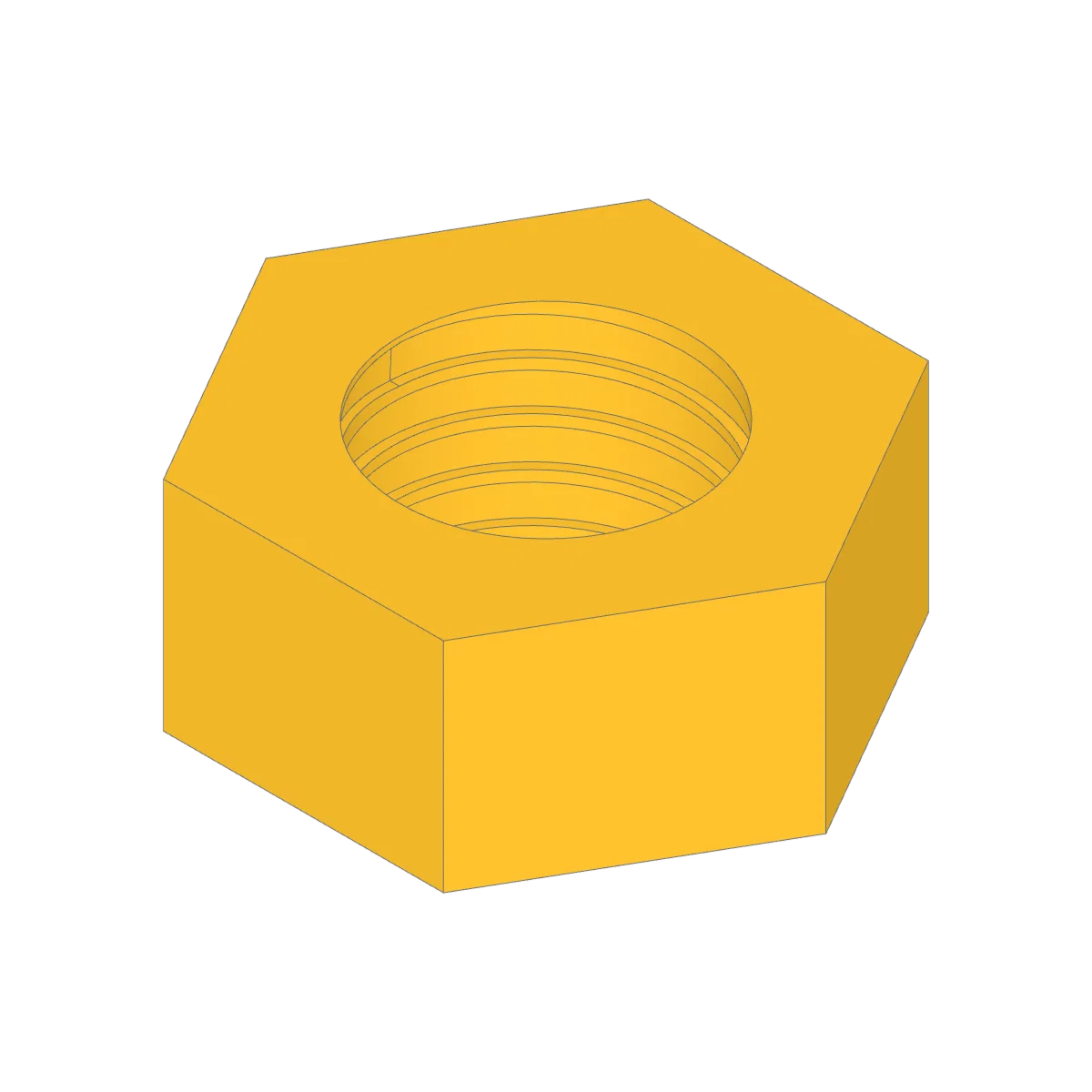

Shim:

https://makerrepo.com/r/fangpenlin/open-models/artifact/master/4d96d0cf-fd92-4009-a892-7d24e2b339ab
