Hệ thống chậu cây mô-đun kiểu Lego (Beta)

Thông tin cơ bản

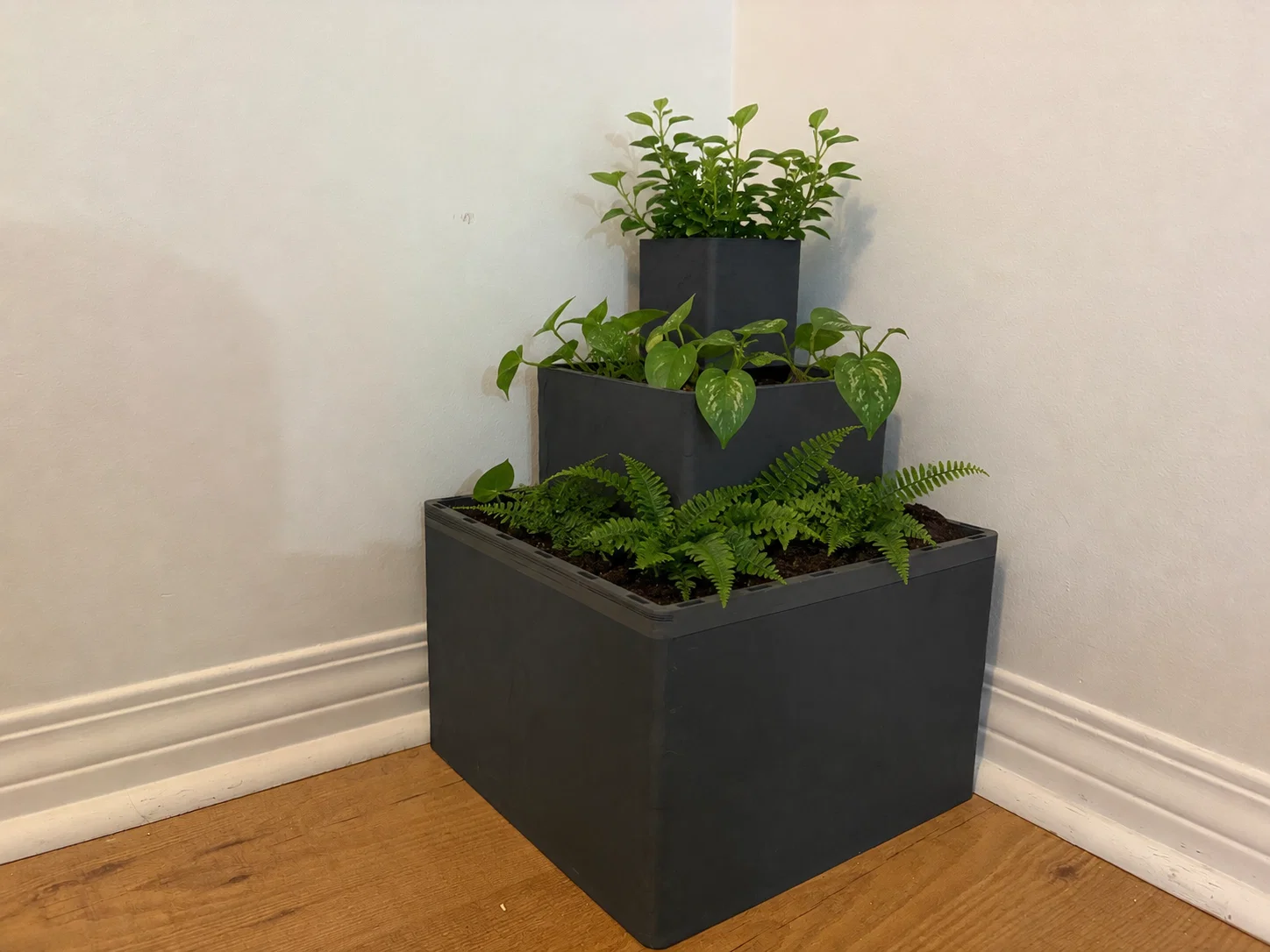

Để mọi người nắm rõ ngay từ đầu, script OpenSCAD này được tạo bởi AI Gemini, cùng với toàn bộ mô tả các tham số bên dưới (trừ phần giới thiệu này, tôi phải tự viết). Tôi cũng nhờ Gemini thêm cây cối vào cấu trúc hình kim tự tháp vì bản thân tôi chưa có cây để thử... và dùng một script tạo hàng loạt để xuất tất cả các file STL từ 1x1x1 đến 4x4x4 (đã đính kèm ở cuối).

Lúc đầu tôi chỉ nghịch ngợm với Gemini, thử tạo một mẫu chậu cây 3D nhưng kết quả rất tệ, sau đó tôi chuyển sang dùng script OpenSCAD và mọi thứ dần hoàn thiện từ đó. Một số ý tưởng tham số là do nó gợi ý, còn lại phần lớn là tôi tự thiết lập và sẽ tiếp tục cải tiến theo thời gian. Ban đầu tôi không định công khai, nhưng biết đâu nó lại hữu ích với các bạn!

Tôi chọn kích thước đơn vị cơ sở là 88mm vì nó rất vừa vặn cho máy in XL (4x4 đơn vị) và ổn với các dòng MK3.5/MK4. Thành chậu khá dày để lắp hệ thống chốt, nhưng bạn cứ thoải mái điều chỉnh các tham số để xem kích thước nào phù hợp với nhu cầu của mình nhé!

Tôi để nhãn là bản "Beta" vì chưa có thời gian in thử tất cả các mảnh. Nếu bạn gặp lỗi hay vấn đề gì lạ, hãy cho tôi biết để tôi cập nhật script. Tôi cũng rất sẵn lòng đón nhận góp ý nếu bạn muốn tôi thêm tính năng gì mới.

Tôi đã thêm một số tham số để nó tương thích tốt với công cụ tuyệt vời https://bumpmesh.com/ của CNC Kitchen nếu bạn muốn tạo thêm vân bề mặt.

Tôi khuyên bạn nên in thử mẫu kiểm tra dung sai (tolerance) trước để đảm bảo các chốt khớp với nhau. Các chốt này nên khá khít để các mảnh ghép giữ chắc chắn với nhau khi làm các phần nhô ra. Tôi thường phải dùng búa để gõ vào cho chắc, còn nếu bạn thích lỏng hơn thì có thể dùng thêm kẹp chữ C (có trong tùy chọn tham số) để đảm bảo chậu không bị đổ.

⚙ Danh mục các tham số chính

1. Cấu hình hệ thống cốt lõi

Mô tả: Các thiết lập cơ bản này kiểm soát kích thước vật lý và dung sai cấu trúc của mọi linh kiện trong hệ thống.

• Base Unit: Thiết lập kích thước cơ sở cho lưới của bạn. 88mm là tiêu chuẩn cho hệ thống này, tối ưu để vừa vặn trên hầu hết các bàn in phổ biến.
• Units X / Y / Z: Ba giá trị này xác định kích thước 3D tổng thể của chậu cây theo đơn vị. Hãy coi đây là "kích thước bản đồ" cho từng chậu đơn lẻ.
• Corner Radius: Kiểm soát độ bo tròn của các góc đứng bên ngoài. Số càng lớn thì trông càng mềm mại, hiện đại; số 0 sẽ tạo ra các góc sắc cạnh.
• Wall / Bottom Thickness: Xác định độ dày thành và đáy. Thành dày hơn sẽ bền hơn nếu bạn xây dựng các chồng chậu lớn, nhiều đơn vị.
• Tolerance: Khoảng dung sai cho máy in. Nếu các khớp nối quá chặt hoặc quá lỏng, hãy điều chỉnh giá trị này theo từng nấc 0.05mm.

2. Thiết lập khung trên

Mô tả: Các tùy chọn này cho phép bạn tùy chỉnh vành chậu trên để làm đẹp và bảo vệ cây.

• Frame Height: Thiết lập chiều cao cho vành trang trí phía trên.
• Frame Style: Chọn kiểu dáng vành (solid) để thẩm mỹ hoặc (guard) để làm lưới ngăn thú cưng bới đất.
• Frame Cutout Toggles: Cho phép tạo lỗ hổng trên vành để cây thân lớn mọc xuyên qua.
• Cutout Offsets (X/Y): Cho phép dịch chuyển vị trí lỗ hổng trên vành để khớp với vị trí cây trong chậu.

3. Hệ thống khớp nối (Biscuit/Peg)

Mô tả: Hệ thống kết nối mô-đun sử dụng các khớp nối để liên kết các chậu, tấm ghép và phụ kiện thành một khối thống nhất.

• Peg Shape: Chọn giữa kiểu "bánh quy" chữ nhật hoặc hình trụ.
• Pegs Per Unit: Số lượng điểm kết nối trên mỗi cạnh 88mm.
• Peg Size / Thickness: Điều chỉnh kích thước chốt kết nối.
• Peg Height: Chiều dài chốt.
• Socket Toggles: Công tắc để bật/tắt lỗ chốt ở các mặt.

4. Thoát nước thông minh

Mô tả: Hệ thống thoát nước tích hợp giúp tránh úng nước làm hỏng rễ cây.

• Enable Drainage & Diameter: Bật lỗ thoát nước ở đáy chậu.
• Drainage Slope: Tạo mặt dốc hình phễu dẫn nước về lỗ thoát chính.
• Drainage Slope Height: Độ dốc của phễu thoát nước.

5. Kẹp khóa lưới (Grid-Locked Clips)

Mô tả: Các khung kẹp bên ngoài giúp liên kết cơ học các chậu lại với nhau để tăng độ ổn định.

• Enable Clips & Spacing: Bật kẹp chữ C bên ngoài để liên kết các chậu từ bên ngoài.
• Clip Dimensions: Điều chỉnh kích thước và độ cứng của kẹp.

6. Lưới bảo vệ đất (Feline Soil Guard)

Mô tả: Lưới bảo vệ giúp ngăn thú cưng bới đất mà vẫn đảm bảo thoáng khí.

• Guard Pattern & Line Width: Chọn họa tiết lưới và độ dày của lưới.
• Plant Hole & Diameter: Lỗ hổng trung tâm để cây mọc xuyên qua.

7. Cột đỡ bên trong

Mô tả: Các trụ bên trong tăng cường chịu lực cho các thiết kế lớn hoặc nhiều tầng.

• Column Style: Chọn kiểu trụ đỡ.

8. Ốp trang trí (Architectural Cladding)

Mô tả: Các tấm ốp mỹ thuật che đi đường nối giữa các đơn vị.

• Trim Thickness & Height: Kích thước của thanh ốp trang trí.
• Texture Clearance: Độ hở thêm cho thanh ốp, hữu ích khi in bằng chế độ "Fuzzy Skin".
• Trim Rail Units: Chiều dài của thanh ốp theo đơn vị lưới.

9. Khối đệm (Riser Blocks)

Mô tả: Các khối đệm tạo độ cao mà không tốn nhiều nhựa hay đất.

• Riser Style & Hex Size: Kiểu mẫu (lục giác, vòm, X) cho khối đỡ rỗng.
• Riser Line Width & Margin: Độ dày của lưới đệm.

10. Hệ thống vách ngăn (Smart Baffle)

Mô tả: Vách ngăn chia nhỏ không gian bên trong chậu.

• Enable Slots & Track Depth: Tạo rãnh bên trong để trượt tấm ngăn vào.
• Baffle Thickness & Span: Kích thước tấm ngăn.

11. Hệ thống giàn leo (Canopy Trellis)

Mô tả: Giàn leo tích hợp cho các loại cây thân leo.

• Trellis Span & Height: Kích thước giàn leo.
• Trellis Pattern & Hole Size: Họa tiết và kích thước mắt giàn.
• Trellis Thickness: Độ dày của giàn.

12. Hệ thống khoang hỗn hợp

Mô tả: Bản đồ hóa thiết kế để chọn ô nào là chậu (1) hay là khối đệm (0).

13. Slicer mẫu khoan (Mega-Matrix Template)

Mô tả: Tự động tạo khuôn khoan lỗ để treo lưới lên tường dễ dàng.

14. Hệ thống giá treo đèn

Mô tả: Giá đỡ chuyên dụng để treo đèn trồng cây lên tường chậu.

15. Hệ thống tấm ốp tường (Wall Tile)

Mô tả: Các tấm phẳng để che các khoảng trống trong lưới mô-đun.

16. Kết cấu bề mặt (Texture & Displacement)

Mô tả: Đảm bảo tính tương thích với các vân bề mặt (như BumpMesh), tự động bù trừ độ dày để các phụ kiện vẫn lắp vừa khít.

Trình tạo file STL hàng loạt (Python Script)

Nếu muốn tạo cả một hệ sinh thái chậu mà không cần xuất từng file một, tôi có đính kèm file batch_render.py. Nó sẽ kết nối trực tiếp với giao diện dòng lệnh của OpenSCAD để xuất toàn bộ các kích thước (1x1x1 đến 4x4x4) vào các thư mục riêng biệt trong khi bạn đi pha tách cà phê.

Cách thực hiện:

1. Đảm bảo file .scad và batch_render.py nằm trong cùng một thư mục.
2. Mở batch_render.py, chỉnh sửa biến SCAD_FILE khớp với tên file của bạn.
3. Cập nhật đường dẫn OPENSCAD_PATH đến nơi cài đặt OpenSCAD trên máy.
4. Chạy lệnh python batch_render.py trong Terminal/Command Prompt.
