Giá đỡ ngang cho module DS3231 (Side Mount)

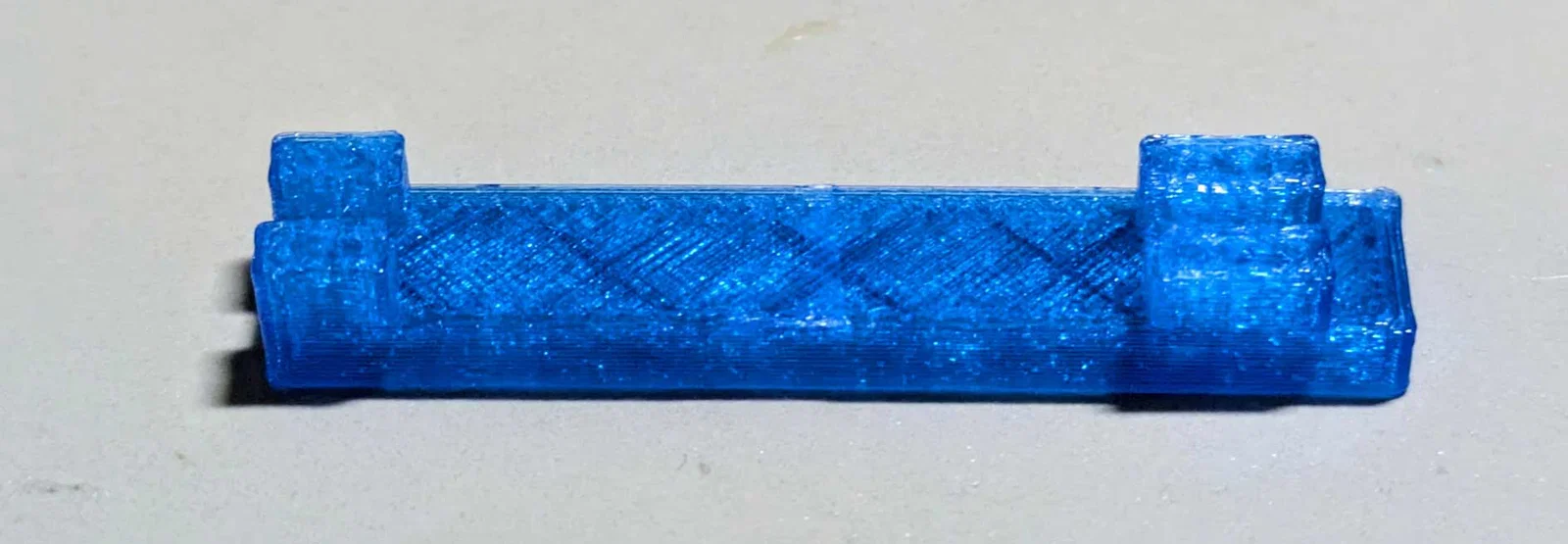

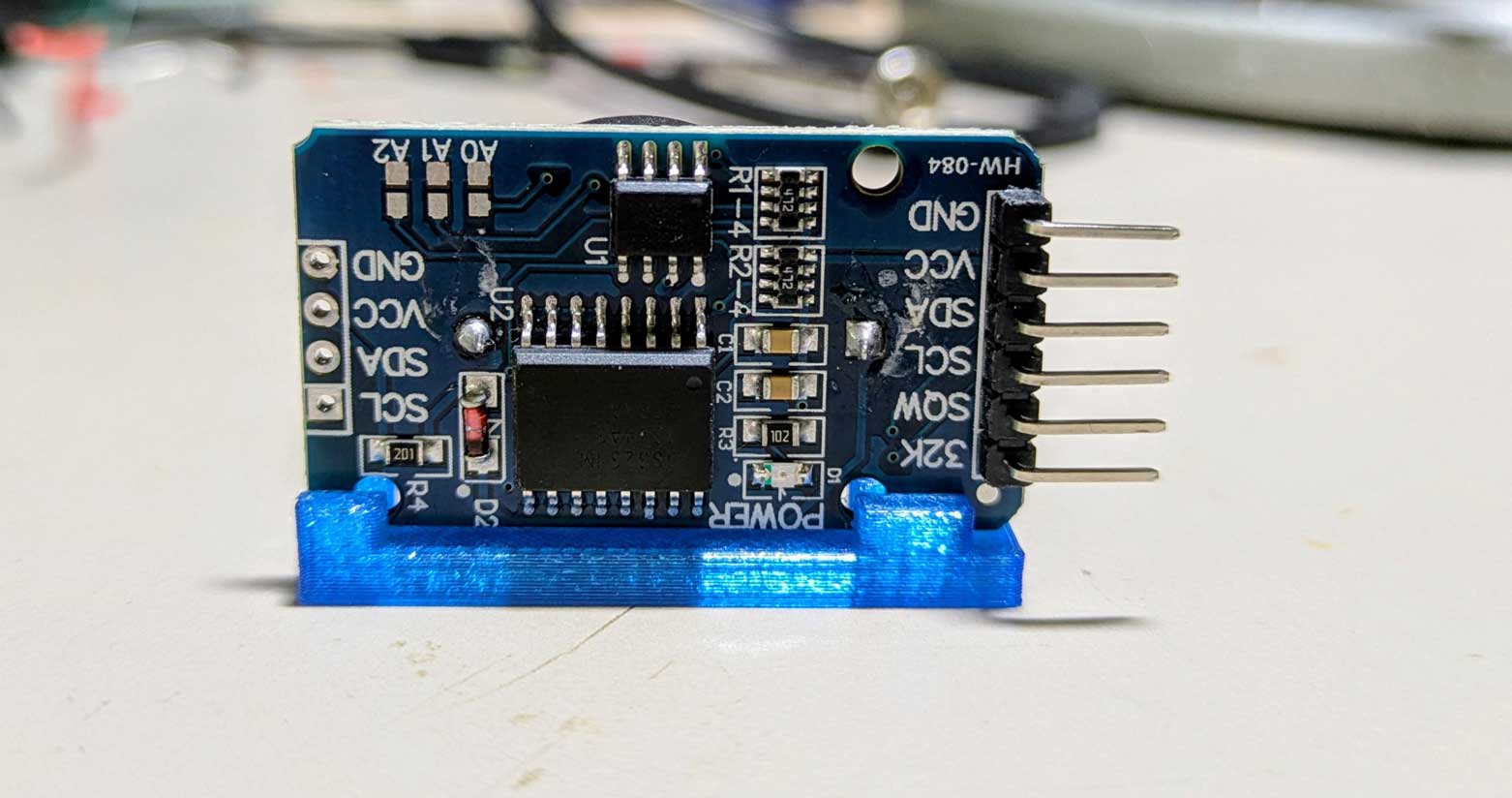

Các bạn làm hobby và makers thường xuyên sử dụng module đồng hồ thời gian thực (RTC) trong các dự án của mình. Một loại board rất phổ biến là DS3231, loại này đã bao gồm đế pin cúc áo, EEPROM và các điện trở/đèn LED cần thiết. Mình rơi vào tình huống cần tiết kiệm diện tích trên board chính, nhưng việc gắn DS3231 theo chiều dọc (vốn rất dễ) lại không vừa với vỏ hộp của mình. Gắn nằm ngang vẫn tiết kiệm được khá nhiều diện tích bề mặt, nhưng hơi khó thực hiện. Phụ kiện này giúp bạn gắn module vào mạch điện một cách dễ dàng và chắc chắn. Module khớp vừa khít với giá đỡ, nhưng mình có chấm thêm một vài giọt keo 502 giữa board và giá đỡ để đảm bảo an toàn hơn. Được in bằng nhựa PETG với cài đặt mặc định trên máy MKS4. Thiết kế bằng SolidWorks Maker. Mình khuyên các bạn nên in dự phòng vài cái vì đôi khi sẽ hơi khó tháo ra khỏi bề mặt bàn in. Cập nhật ngày 31 tháng 5 năm 2026: Mình thấy một vài module có thể bị lệch nếu nhà sản xuất không đặt đế pin cúc áo vào chính giữa. Phiên bản 2 đã được khoét lỗ để giải quyết vấn đề này nếu bạn gặp phải.
