Giá đỡ camera Creality Nebula trên khung D3D riser cho Qidi Q2

Mình muốn lắp một cái camera phía trên để tiện quan sát nên đã thiết kế món này, dùng để thay thế cho bộ phận giữ nắp kính trên khung D3D riser bằng giá đỡ camera cho dòng Creality Nebula.

BOM (Danh sách vật tư):

• 3 x M3x4x5 ốc nhiệt (tùy chọn)
• 3 x 19x19mm đế dán dây rút (lỗ đường kính 3.5mm)
• 3 x dây rút nhựa
• 3 x M3 x 6mm ốc đầu bằng
• 3 x đai ốc M3
• 2 x M3 x 10mm ốc đầu bằng
• 1 x Camera Creality Nebula hoặc các loại có kích thước tương tự và có lỗ cắm chân máy
• 1 x ốc camera 1/4" dài 5/6"

In ấn:

Bạn có thể sắp xếp hết tất cả các chi tiết lên bàn in nếu đặt giá đỡ theo đường chéo. Mình dùng tính năng tự xoay hướng trong Orca Slicer và không cần dùng đến support. Mình chọn in với độ đặc (infill) 15% kiểu gyroid, nhưng vì camera khá nhẹ nên bạn có thể tùy chỉnh theo ý muốn nhé.

Hướng dẫn:

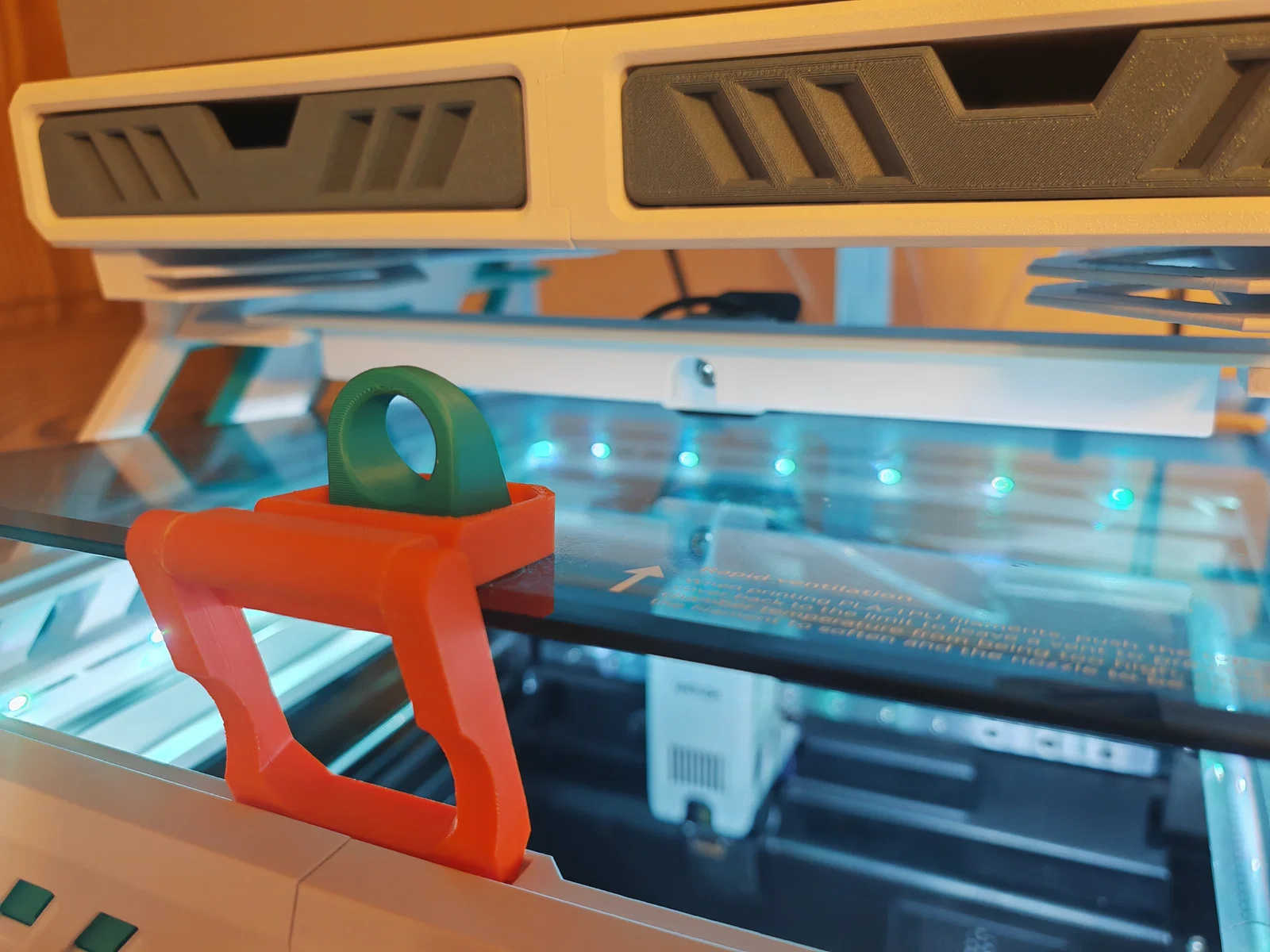

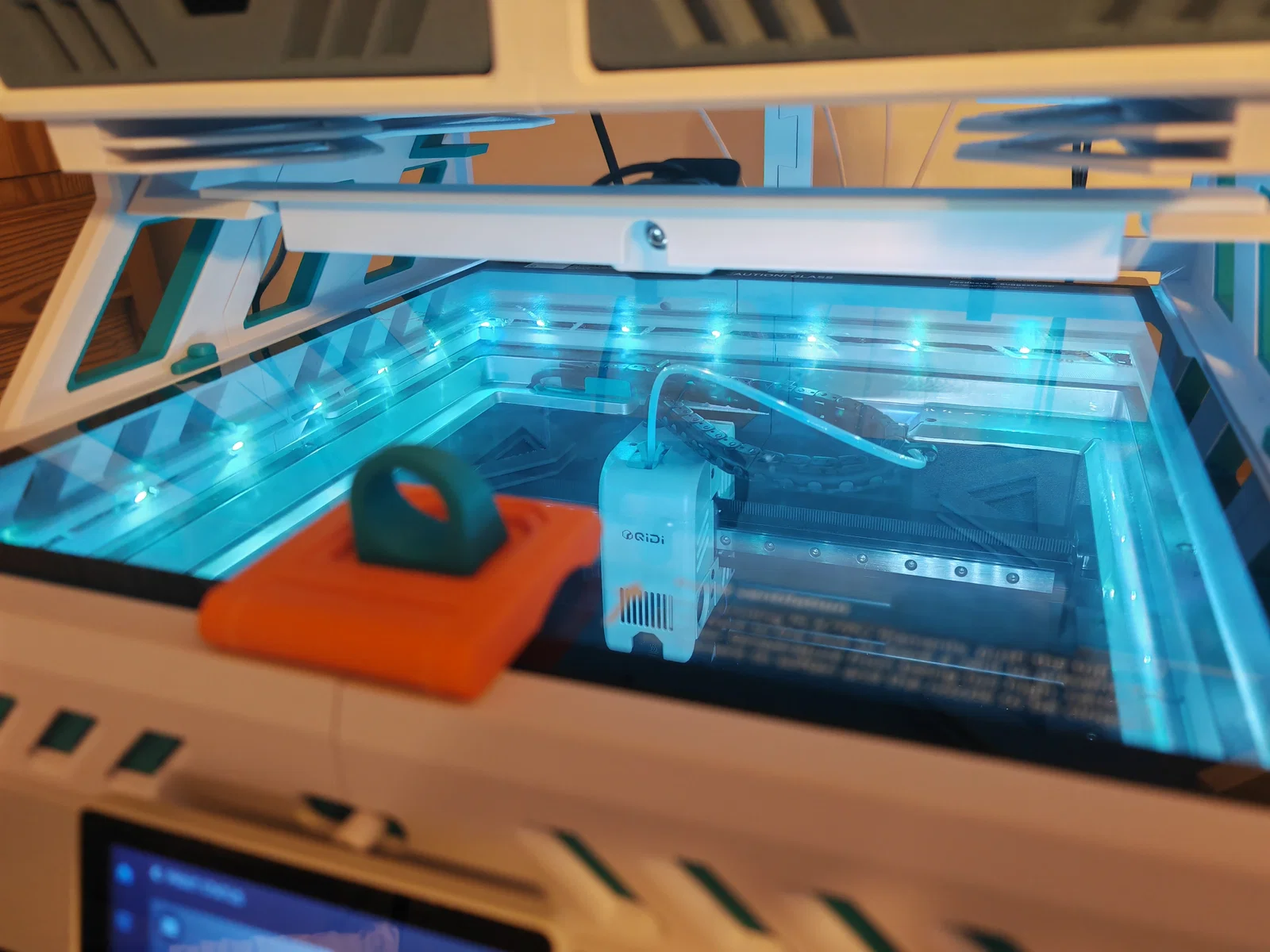

In giá đỡ và hai cái ngàm thay thế. Bạn tháo hai ngàm giữ nắp kính phía trước trên khung D3D riser ra và thay bằng hai ngàm vừa in.

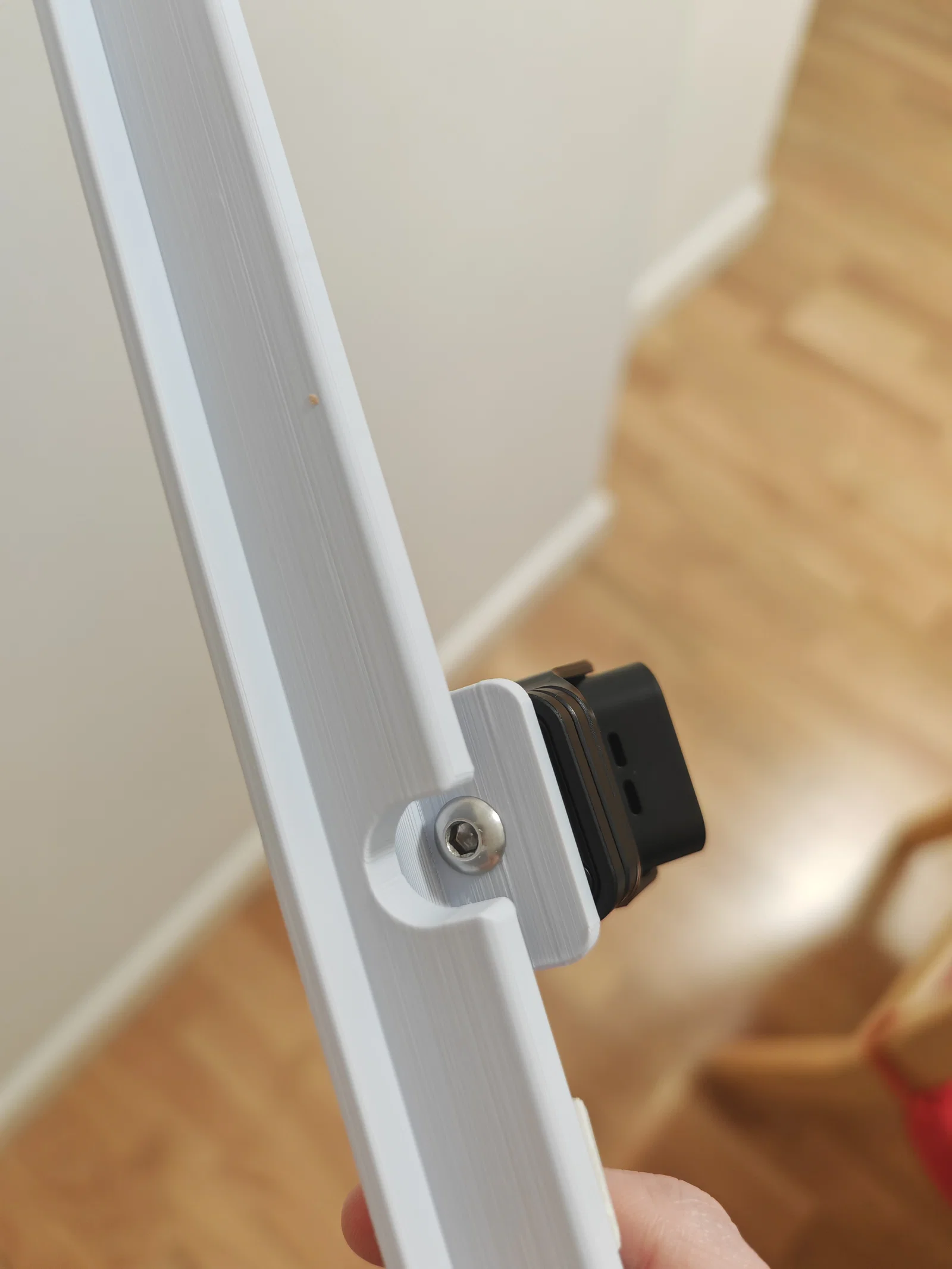

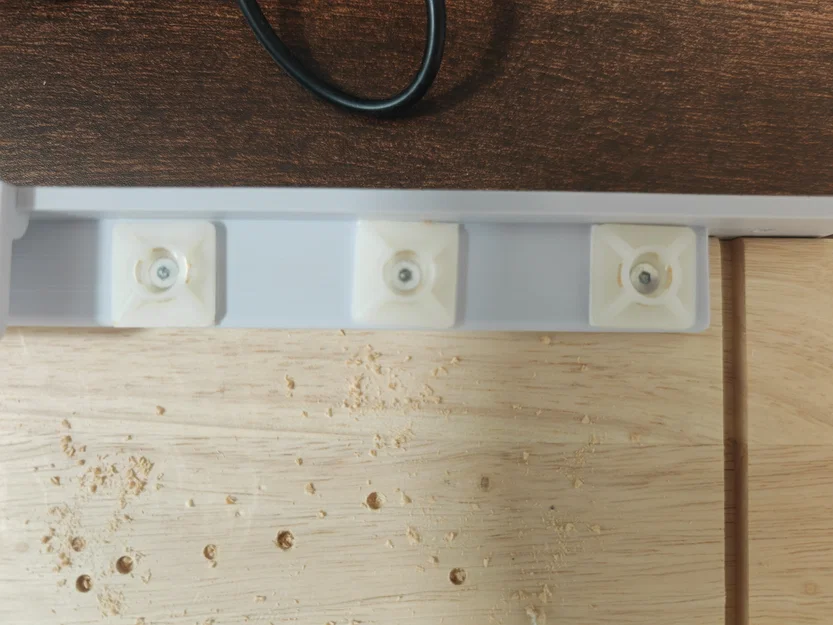

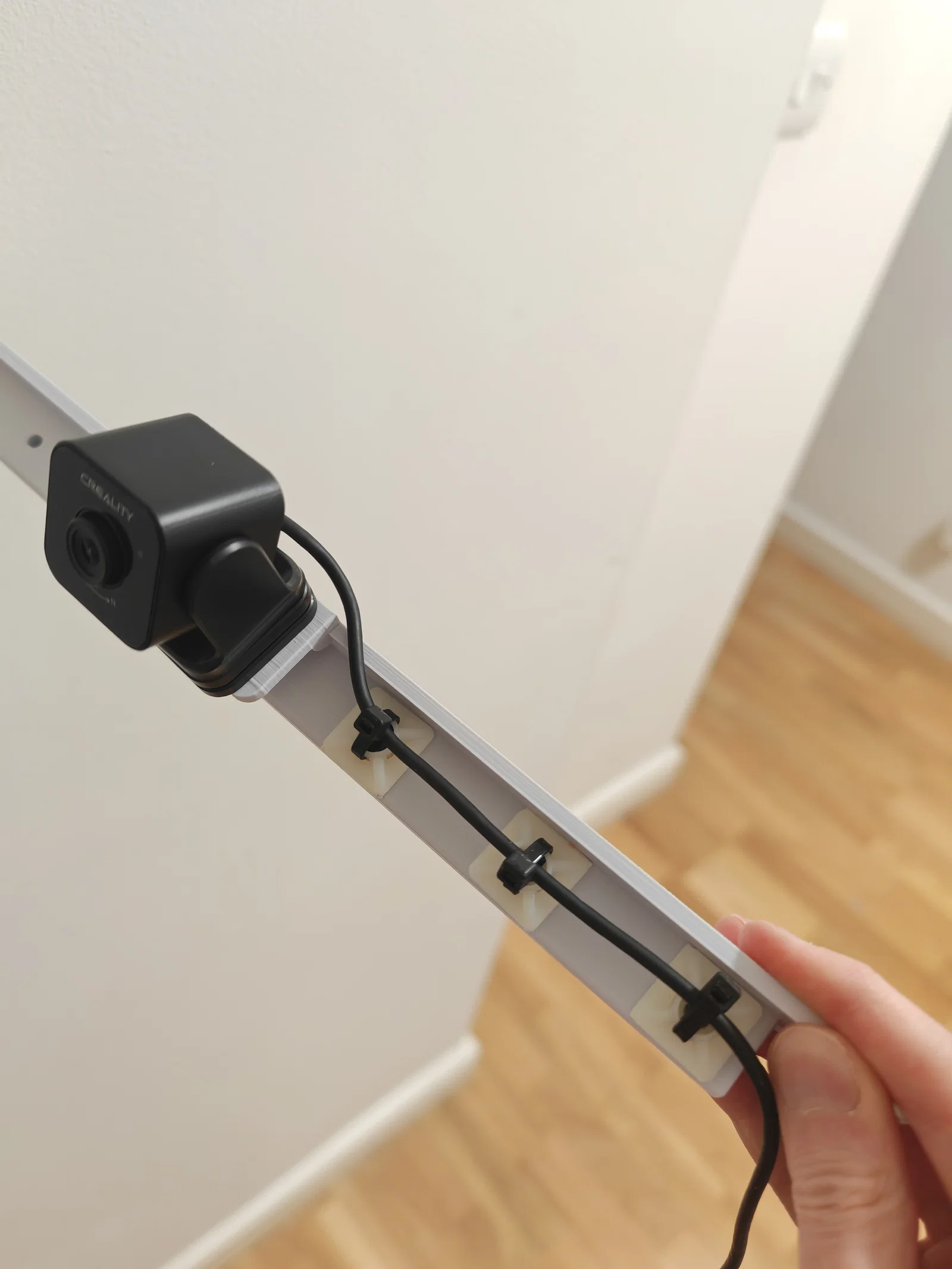

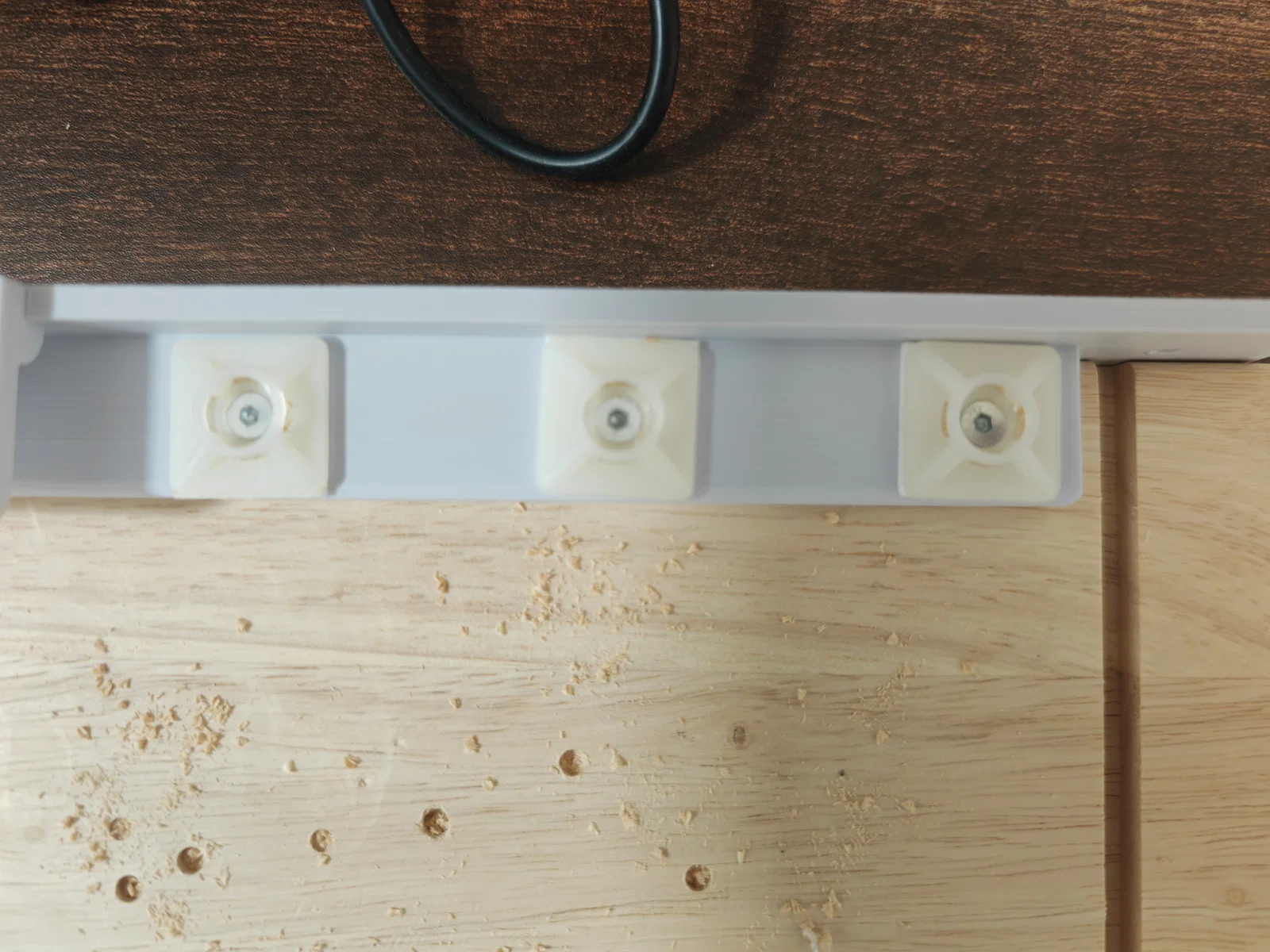

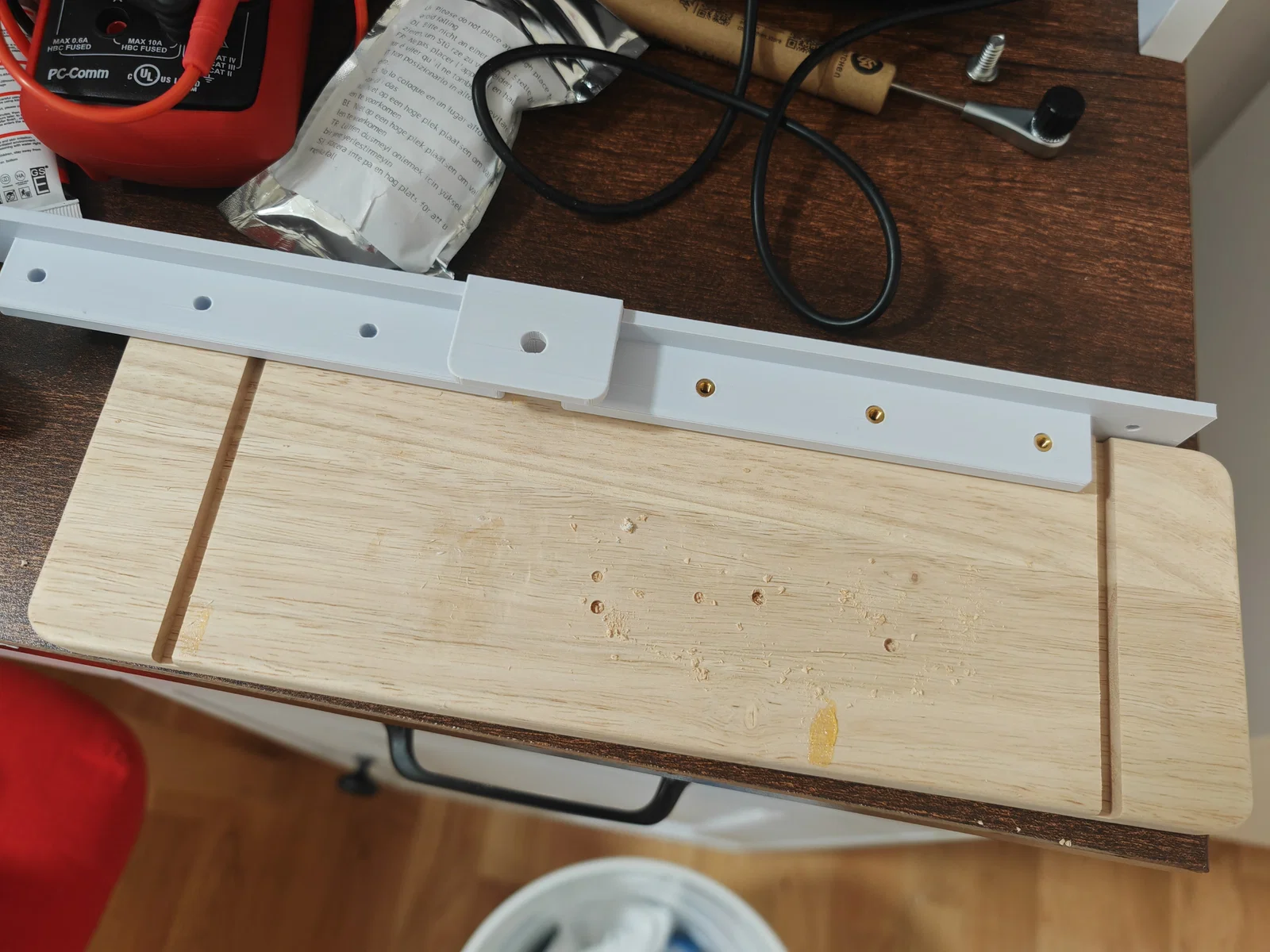

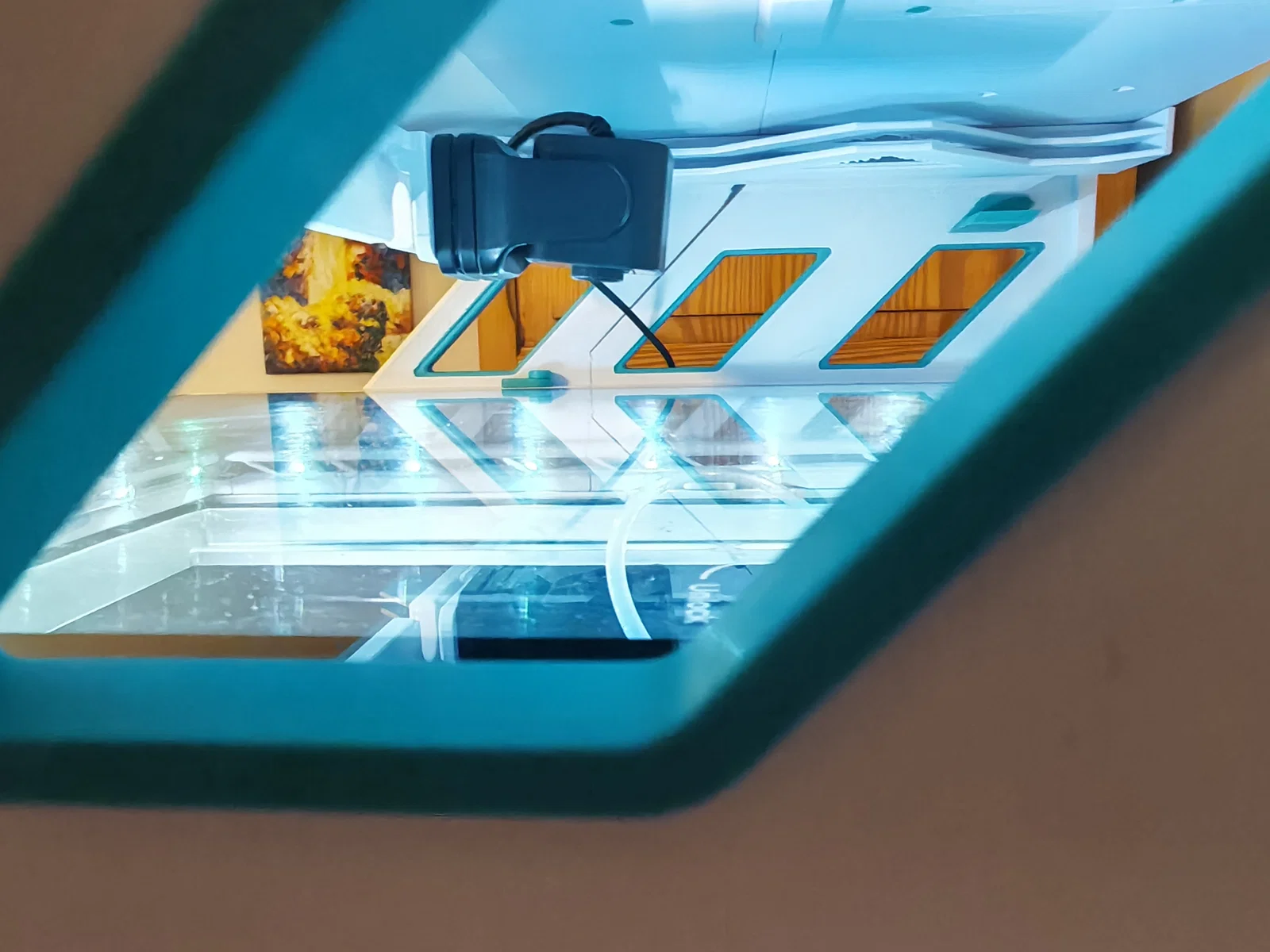

Lắp 3 ốc nhiệt vào phía bạn muốn đi dây, đặt đế dán dây rút lên trên rồi bắt vít vào bằng ốc 6mm. Bạn có thể chỉ dùng keo dán nếu muốn, nhưng mình không tin tưởng keo dán lắm khi để trên môi trường nhiệt độ cao của máy in. Gắn camera vào giá đỡ bằng ốc 1/4" và dùng dây rút để cố định cáp.

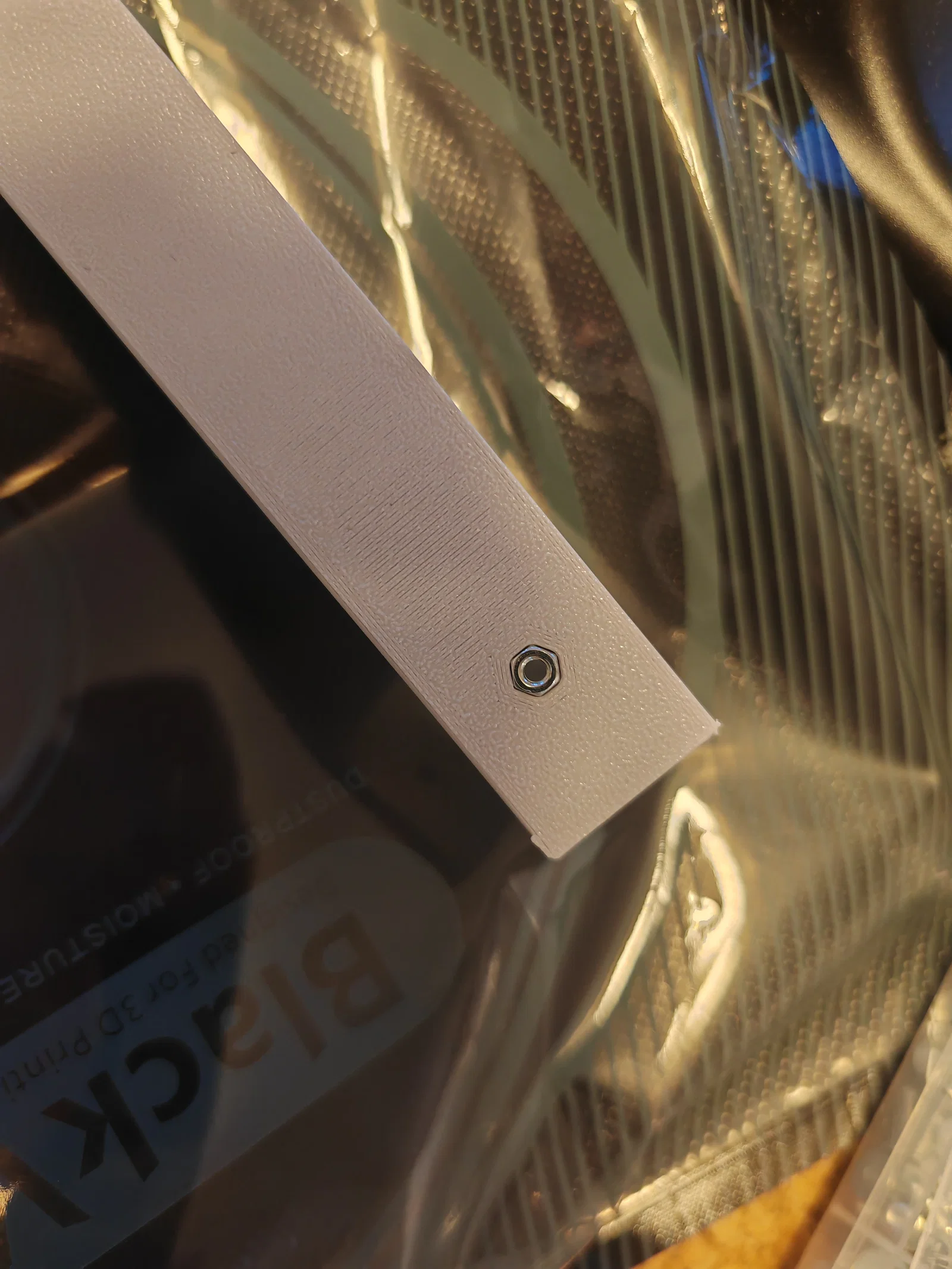

Đặt hai đai ốc vào các khe trên giá đỡ, đặt giá đỡ lên trên các ngàm rồi bắt vít từ dưới lên bằng ốc 10mm. Công đoạn này hơi khó một chút do không gian thao tác khá hẹp. Mình khuyên bạn nên tháo tấm kính ra cho rộng rãi và lót một miếng vải lên bàn in để phòng khi làm rơi ốc hay đai ốc thì chúng không bị văng mất.

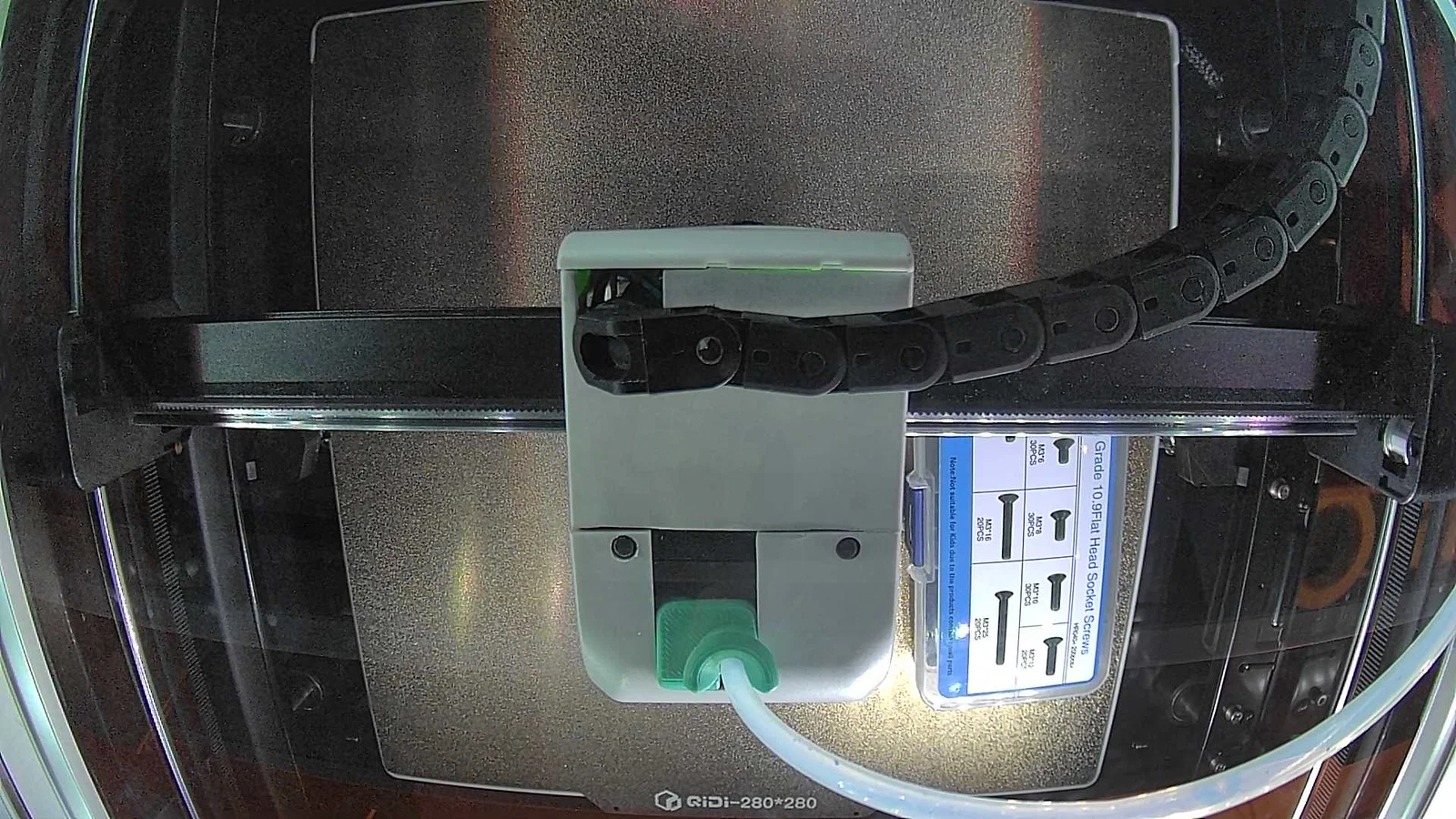

Camera này cần lấy nét thủ công, nên mình gợi ý là bạn hãy di chuyển bàn in đến độ cao tầm giữa hoặc cao, đặt một vật có chữ lên, sau đó xoay vòng lấy nét ở đầu ống kính camera cho đến khi hình ảnh rõ nét là được.
