Bộ chuyển đổi hút bể bơi Intex cho máy bơm 1000

Nếu bạn có một bể Intex rẻ hơn, việc kết nối máy hút bụi với bơm 1000 đi kèm là một cơn ác mộng. Bạn cần phải tháo ống hút ra khỏi bơm, điều này khiến nước chảy ra khắp nơi nếu bạn đặt bơm dưới mức nước hoặc cần hai người giữ bơm lên và sau đó chuyển ống, và bạn vẫn có một ống hở từ bể mà bạn cần phải cố định, nếu không nó sẽ bắt đầu xả nước khắp nơi. Những bể đắt tiền hơn (hoặc bộ bơm lớn hơn) đi kèm với ống 1.5 inch và van ngắt để làm cho việc này dễ dàng hơn (nếu bạn mua thêm) nhưng với bơm 1000 tiêu chuẩn và ống 1.25 inch bạn nhận được trên các bể nhập cảnh (bể của tôi là bể 15 foot cao 48 inch) bạn không có cách nào tốt để kết nối máy hút bụi chỉ với một người.

Để thêm vào sự lộn xộn, bơm gần như không có áp lực đầu, vì vậy nếu bạn có thậm chí một chút không khí trong ống, bơm của bạn sẽ không hoạt động. Giữ ống hút ngập trong nước hoặc tốt nhất là ở bề mặt nước sẽ giảm tải càng nhiều càng tốt và giúp giữ cho ống luôn đầy nước dễ dàng hơn. Mọi việc nhỏ bạn có thể làm để giúp dòng chảy đều giúp ích cho bơm nhỏ bé này.

Mảnh này là một trong hai (sẽ sớm ra mắt) để giải quyết những vấn đề đó. (mảnh thứ hai là một nắp dừng hoàn toàn, chưa thiết kế xong)

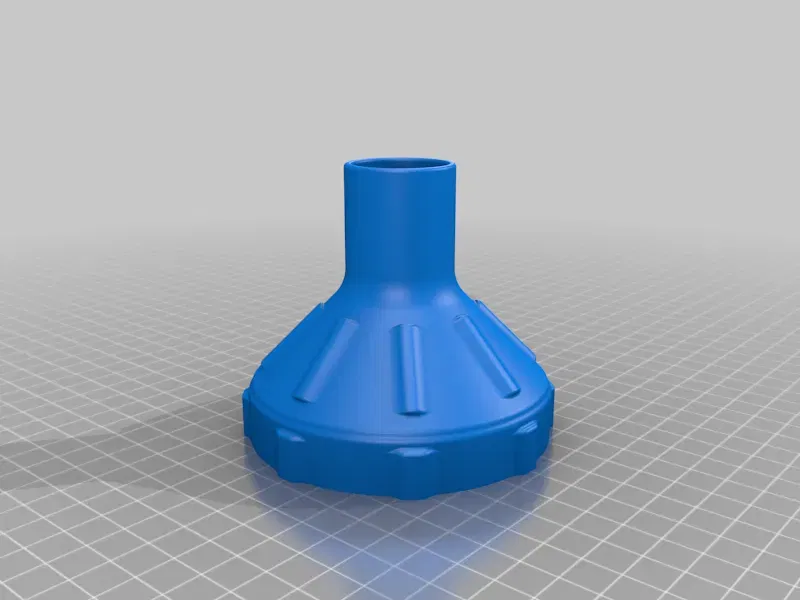

Nếu bạn có các lỗ hút có ren (khoảng) 83 mm bên trong bể và ống hút của bạn sử dụng ống 1.25 inch thì đây là thứ bạn cần. (Tôi sẽ không làm bất kỳ kích thước nào khác, nếu bạn muốn, bạn có thể remix nó theo nhu cầu của bạn) Nếu bạn đã theo dõi khi xây dựng bể, các nắp lọc của bạn được vặn chặt bằng hai ốc vít. Không biết tại sao nhưng chúng vậy. Tháo hai ốc vít ở trên và dưới. Tháo phần lọc ra. Vặn nắp này vào chỗ của nó. Bạn có thể để như vậy cho việc sử dụng bình thường nếu bạn muốn, hoặc chuyển trở lại nắp lọc, tùy bạn, nó chỉ nhô ra một chút hơn vào bể nhưng không phải là vấn đề đối với tôi. Khi đã kết nối, chỉ cần trượt ống hút của bạn vào đầu (khi nó đã được làm đầy 100% bằng nước) và bạn đã sẵn sàng.

Khái niệm này là của riêng tôi nhưng đã có những cái tương tự ở đây mà tôi tìm thấy làm việc gần giống nhau. Tôi đã làm cái này đặc biệt để dễ cầm nắm dưới nước và không cần hỗ trợ nào để in nên không có công việc sau in hay khả năng hỗ trợ làm hỏng. Tôi đã phác thảo cái này từ đầu trong F360 trước khi tìm thấy nó nhưng nó tương tự như Thing 3755339. Hai điểm khác biệt lớn nhất là cái của tôi không cần hỗ trợ nào và rằng các ren của tôi thực sự khớp hoàn hảo. Intex sử dụng kích thước ren tùy chỉnh riêng của họ và nó không khớp với bất kỳ tiêu chuẩn công nghiệp nào khác. Rất cảm ơn người dùng Avri, anh ấy có một bình luận trên Thing đó và sử dụng gợi ý của anh ấy cho một hồ sơ ren tùy chỉnh đã làm cho nắp vặn vào hoàn hảo!. Avri hoặc RT3DWorkshop chưa bao giờ làm một bản remix của thiết kế gần nhất với cái này mà bao gồm các ren đúng, vì vậy điều này giải quyết vấn đề đó.

Cuối cùng tôi sẽ tải lên một nắp đậy trống để chặn đầu vào khác (các bể bơi này có 2 đường vào) và sẽ liên kết cái đó ở đây khi sẵn sàng. Hiện tại tôi chỉ đang sử dụng bản in thử nghiệm của mình để che đầu vào khác. Điều này cung cấp sức hút tối đa cho một đường mà có máy hút cho việc làm sạch tốt hơn. Hãy kiểm tra lại trong vài ngày tới.

Điều duy nhất cần lưu ý là hãy chắc chắn căn chỉnh các ren, rất dễ để bị chéo ren trong một bản in 3D nhưng nếu bạn căn chỉnh đúng cách, cái này sẽ vặn vào tường bể bơi mà không có sự cản trở nếu độ chính xác của máy in của bạn đúng. Khoang ren sâu hơn một chút so với bên nam trên tường bể bơi nên bạn không thể siết chặt quá mức và làm hỏng các ren, chỉ cần dừng lại khi bạn tự nhiên dừng lại để không làm hỏng tường bể bơi.

Ngoài ra, nếu bạn có bất kỳ mảnh vụn nặng nào ở đáy, nó sẽ làm tắc lưới trên đầu vào có ren qua tường bể bơi. Không có cách nào khác vì đây là một phần của mảnh có ren tự nó, vì vậy chỉ cần tháo đường ống hút ra và chà sạch nó bằng ngón tay của bạn, bạn có thể dễ dàng với tới cái này với bộ chuyển đổi vẫn ở vị trí.

Lưu ý: Tôi đã quay lại sau khi hoàn thành và khoan cũng như cắt bỏ cái lưới bên trong phần thông qua, tốt hơn rất nhiều, đặc biệt là vào đầu mùa, khi bạn đang thực hiện việc dọn dẹp lớn đầu tiên. Rất khuyến nghị bạn cũng làm như vậy!

Thiết kế trong F360. Không dành cho mục đích thương mại. Nếu bạn muốn bán cái này, xin hãy liên hệ với tôi để có một phần chia sẻ mà bạn nghĩ là công bằng. Dự định là miễn phí nhưng tiền tip luôn được hoan nghênh! Chỉ muốn đóng góp một cái gì đó cho cộng đồng vì cái hồ bơi này và tất cả những rắc rối đi kèm với một bộ hồ bơi rẻ tiền lol.

Cài đặt In

Hãng máy in:

Prusa

Máy in:

I3 MK3S

Giá đỡ:

Không

Hỗ trợ:

Không

Độ phân giải:

.2

Đổ đầy:

15

Vật liệu: (thương hiệu Amazon) PLA

Ghi chú:

Không cần hỗ trợ, in đáy chậm để bạn không mất các ren. Tôi đã sử dụng một lớp viền để đảm bảo độ bám dính nhưng bản in thử của tôi không có và vẫn hoạt động tốt. Nếu bạn có độ bám dính tốt trên bàn in thì tùy thuộc vào bạn.
