Voron 2.4 LDO Kit - Z-Stop di động cho Stealtchanger dùng với Axiscope
Tận dụng Z-Endstop từ bộ kit Voron 2.4 LDO làm Z-Stop di động cho Axiscope mà không làm mất hành trình trục Y. Thiết kế đi kèm điểm chặn để định vị chính xác và sử dụng nam châm 6x3mm để cố định lên bàn in.
Mô tả

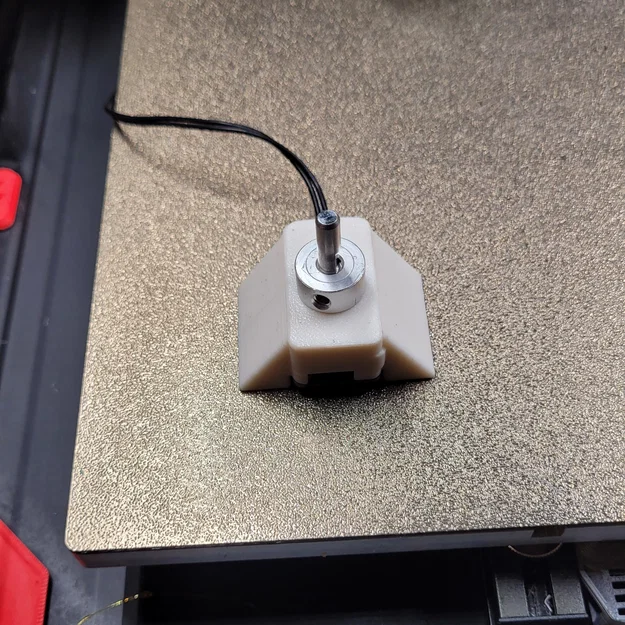

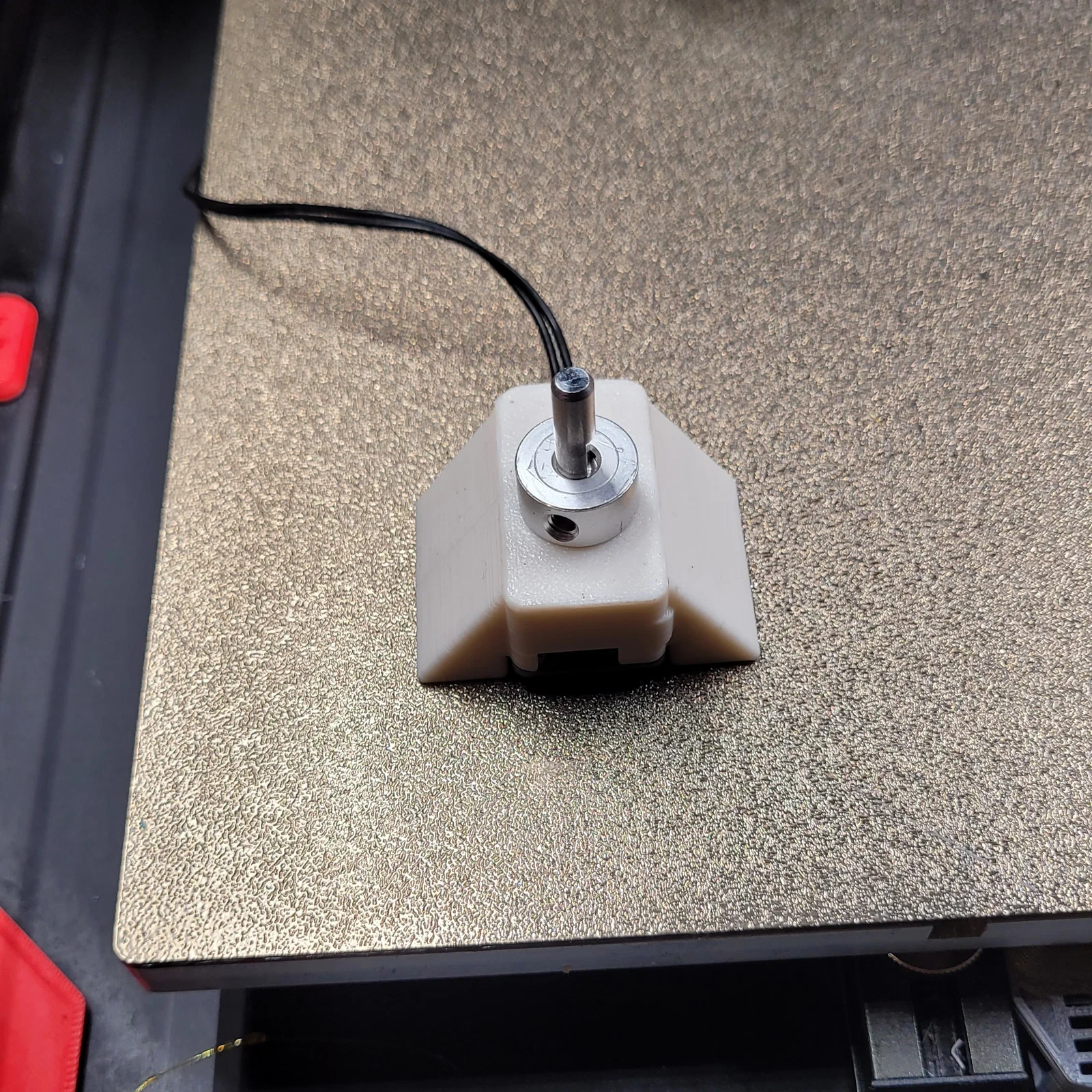

Mẫu thiết kế này cho phép bạn tận dụng lại PCB Z-Endstop từ bộ kit Voron 2.4 LDO. Do Stealtchanger Shuttle làm tăng thêm độ dày cho đầu in (toolhead), mình quyết định sử dụng Z-Stop theo kiểu di động để không làm mất đi hành trình trục Y.

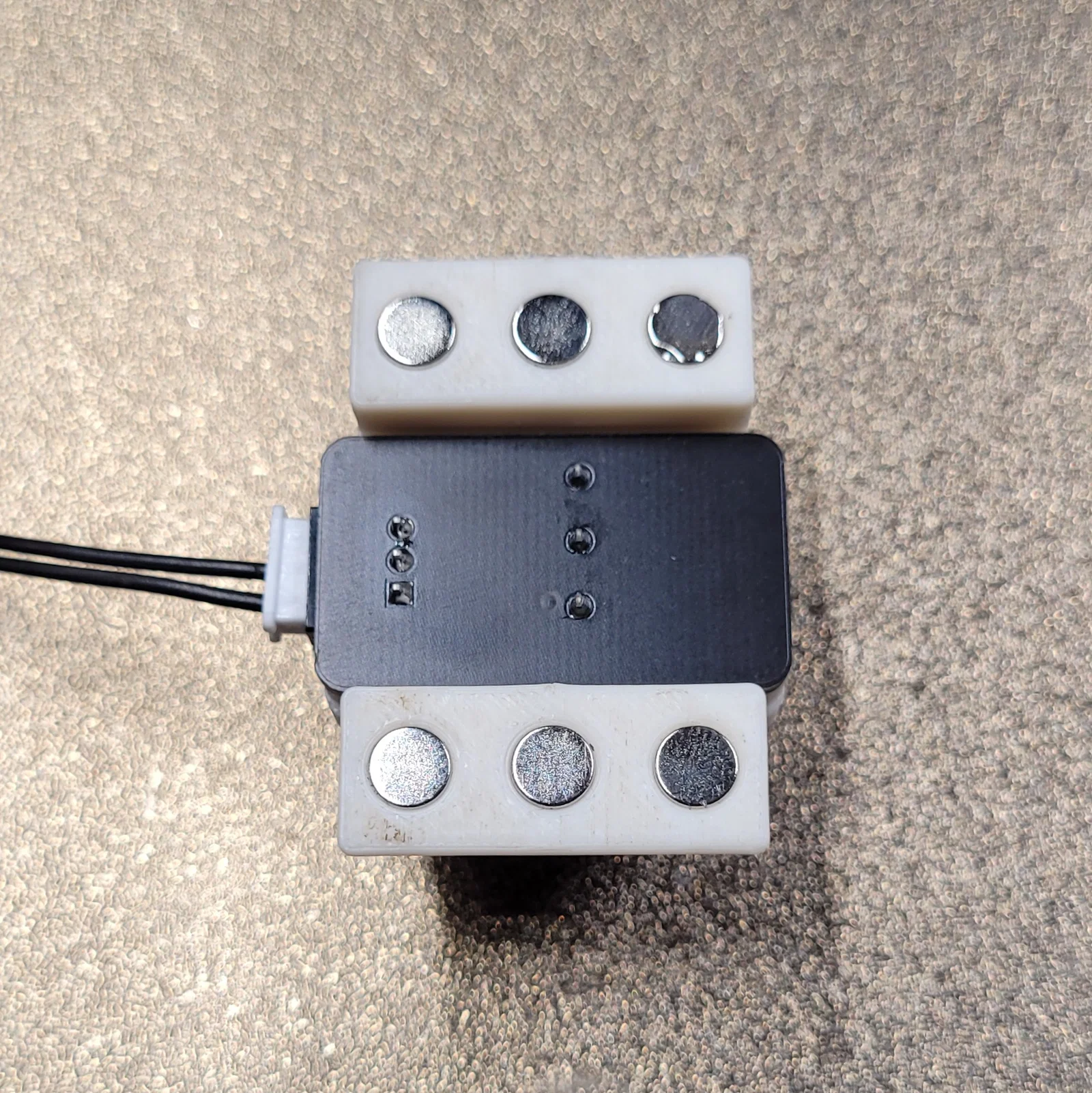

Để cố định nó vào bàn in, bạn sẽ cần ít nhất 4 viên nam châm 6x3mm, hoặc dùng 6 viên thì càng tốt.

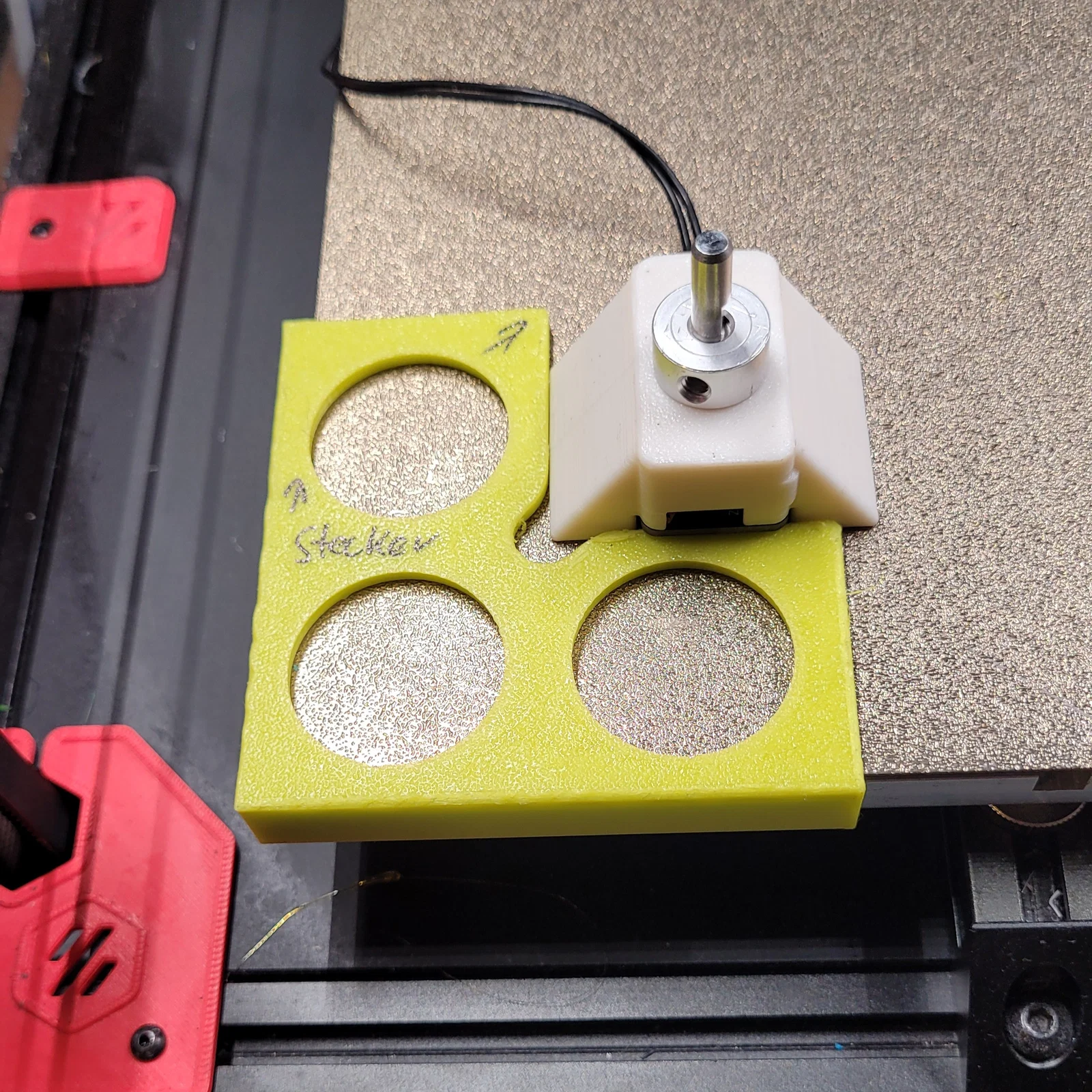

Mình cũng đã thiết kế thêm một điểm chặn (stop) để luôn đặt endstop vào đúng vị trí cố định. Dưới đây là các thông số mình đã thiết lập khi đặt endstop ở góc phía trước bên trái:
zswitch_x_pos: 57 zswitch_y_pos: 49.50 zswitch_z_pos: 50
Các loại nam châm sử dụng giống hệt với loại dùng cho vỏ máy ảnh axiscope.
