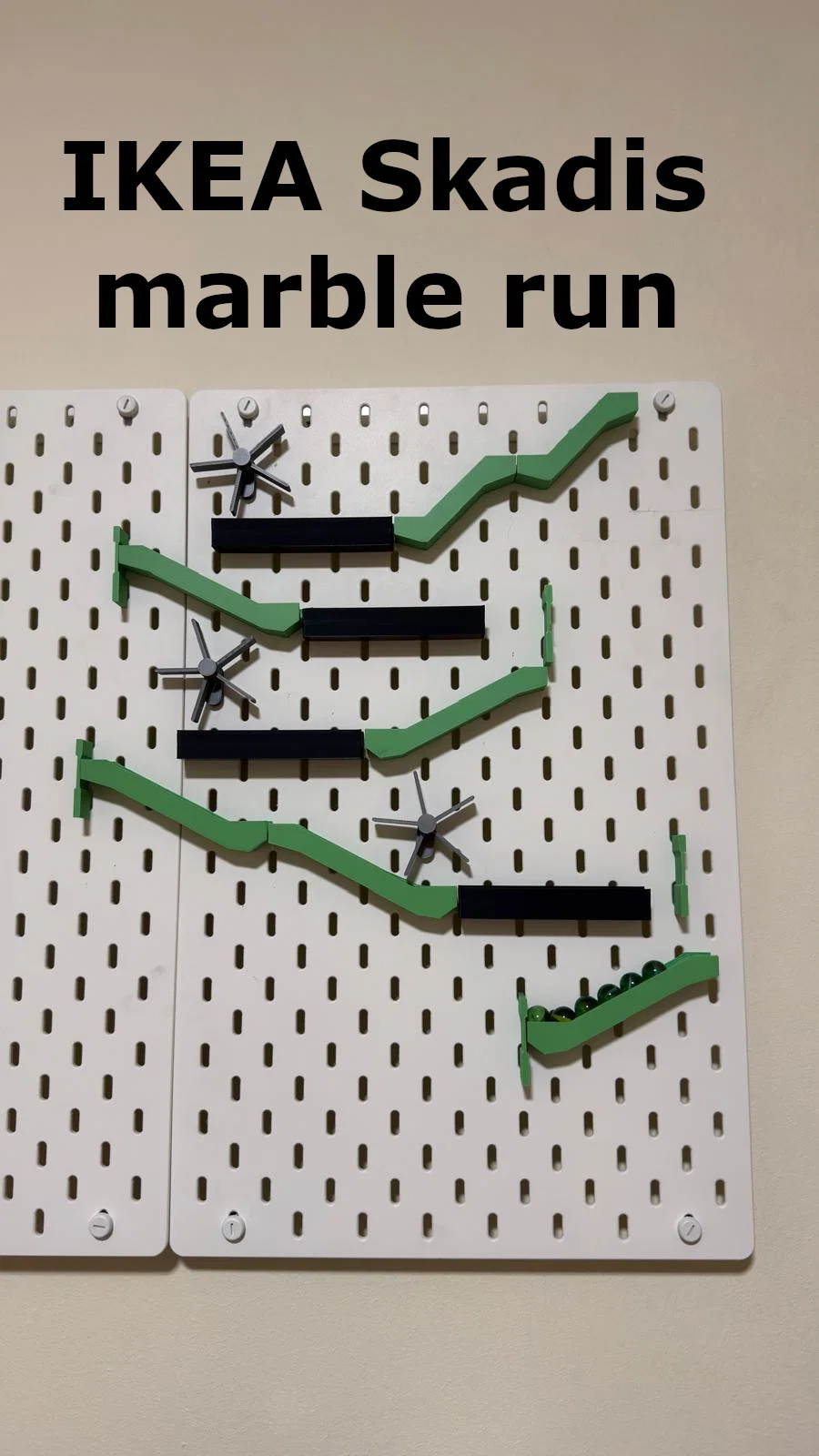

IKEA Skadis Marble Run

Đây là bộ sưu tập các mảnh ghép đường chạy bi (marble run) mà mình thiết kế riêng cho bảng ghim IKEA Skadis.

Sản phẩm này sử dụng các loại viên bi thông thường với đường kính khoảng 15-16mm.

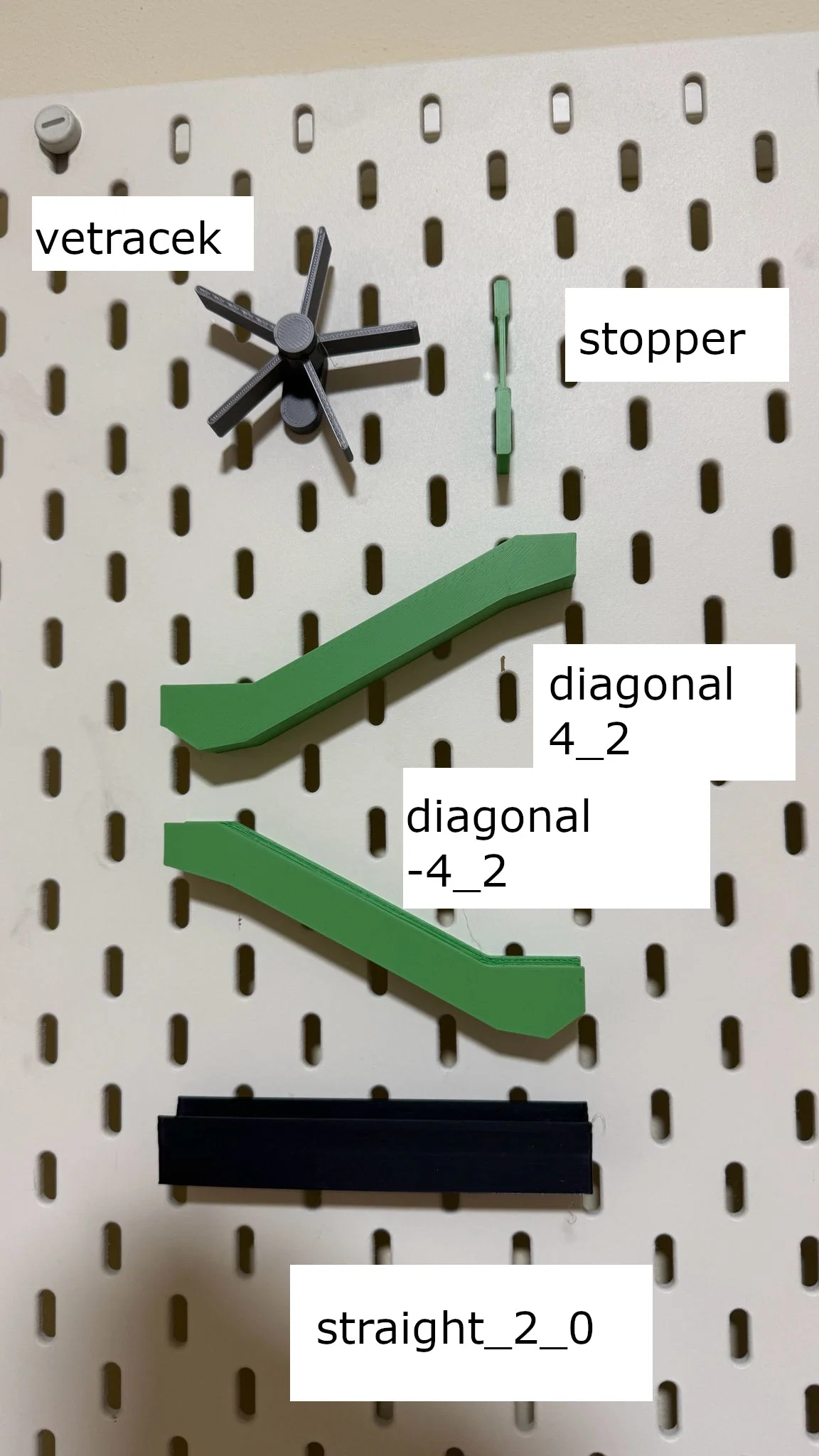

Cách đặt tên

Mỗi linh kiện được đặt tên theo định dạng sau:

skadis_marblerun_{chéo/thẳng}{số lỗ sang phải}{số lỗ xuống dưới}.stl

Vetraacek (cái cánh quạt)

Nó sẽ xoay khi viên bi chạy qua :)

Cái này được lắp ráp từ 3 phần vặn khớp với nhau rất dễ dàng.

Bạn hãy dùng chiều cao lớp in (layer height) là 0.15mm cho phần này vì nó có các chi tiết ren.

Stopper (Chốt chặn)

Dùng để chặn bi ở những vị trí mà bạn không muốn bi chạy tới.

Hướng dẫn in (QUAN TRỌNG):

Sử dụng modifier hoặc height range modifier để thiết lập độ đặc (infill) của các chốt cắm là 100%.

Phần chốt này khá dễ gãy nên mọi người cẩn thận nhé.

Chiều cao lớp in 0.2mm.

Chất liệu: PLA, PETG.

Mình đã phải dùng support (vật liệu hỗ trợ) nên các bạn cũng sẽ cần dùng đến chúng đó :(

Vậy thôi, mình sẽ cập nhật thêm nhiều linh kiện khác trong tương lai.
