Vỏ Động cơ Bước trục Y cho Creality Ender 3 S1 Pro

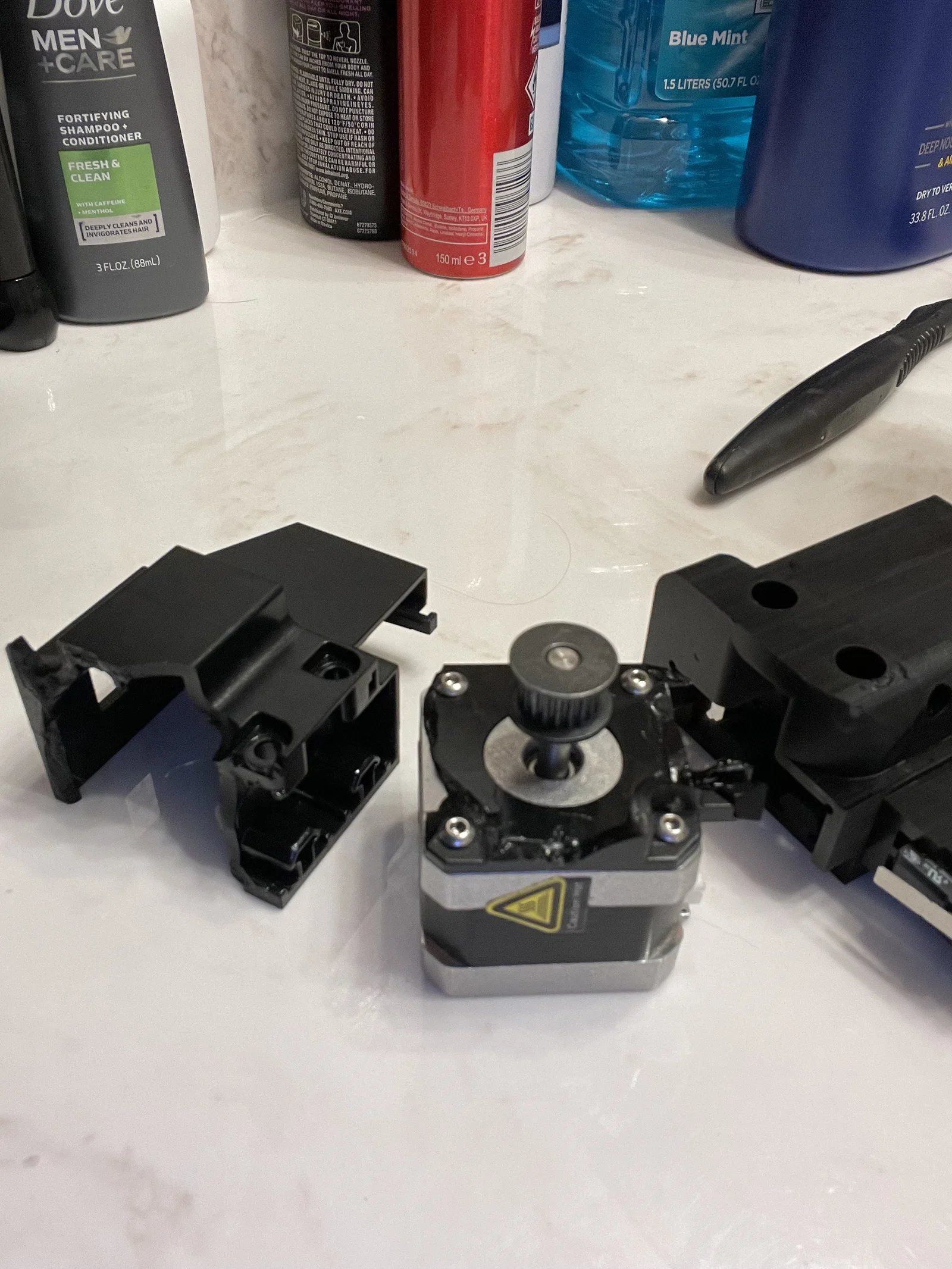

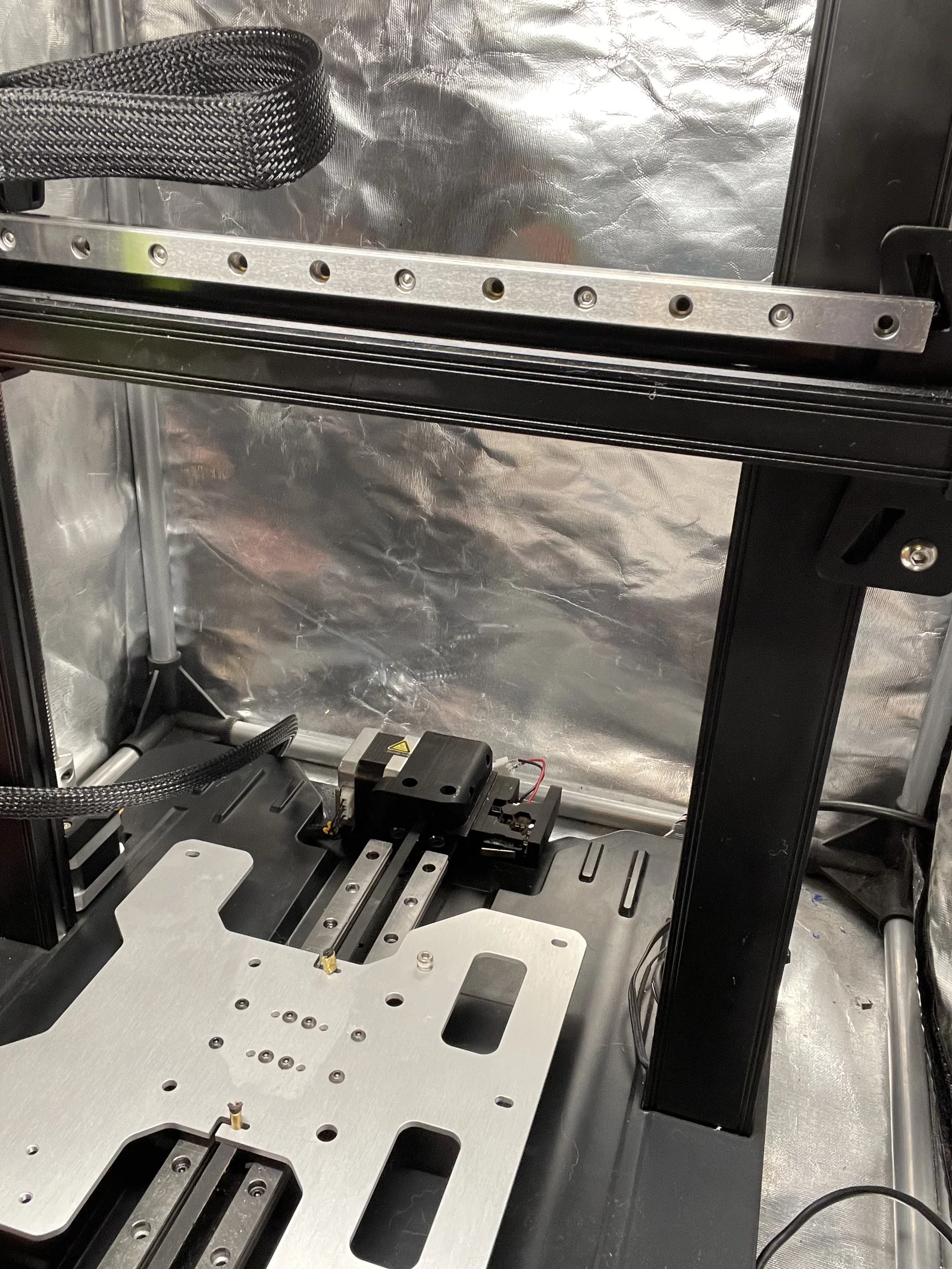

Đây là phiên bản vỏ động cơ bước (stepper motor) trục Y cho máy E3S1Pro, được chỉnh sửa lại từ mẫu thiết kế của Blu-Square trên Cults3d.com dành cho Ender 3 S1. Mẫu gốc không cho phép sử dụng endstop zin theo máy, nên mình đã sửa lại để lắp vừa endstop đó mà không cần phải thay thế loại khác. Mình đã in mẫu này bằng máy in SLA (Creality Halot One) với nhựa ABS-like. Mình KHÔNG khuyến khích in mẫu này bằng máy in FDM vì khả năng cao là bạn sẽ gặp vấn đề với các chi tiết nhỏ. Dùng nhựa resin sẽ tốt hơn vì động cơ bước thường khá nóng, dùng resin giúp giảm nguy cơ bị cong vênh hoặc biến dạng theo thời gian.

Ngoài ra, mình thấy dây cáp endstop từ máy in hơi ngắn đối với phiên bản v2, nên mình phải làm thêm một bộ dây nối với giắc cắm JST đực và cái để lắp vừa vào vỏ mới. Điều này có thể cũng gây khó khăn cho phiên bản v3… Mình chưa tự kiểm chứng bản in này và chỉ tạo ra nó như một giải pháp khả thi cho vấn đề dây nối của bản v2 (nhưng nhắc lại là mình không chắc nó có giảm được nhu cầu làm dây nối không! Bạn cứ thử nghiệm nhưng hãy cân nhắc rủi ro nhé).

Cập nhật ngày 06/04/23: Phiên bản v3 cũng sẽ cần dùng dây nối JST. Mình cũng đang làm việc trên một mẫu có thể in được bằng FDM.

Hy vọng mẫu này hữu ích cho mọi người! :D Chúc các bạn in ấn vui vẻ!

Rất cảm ơn Blu-Square vì tài liệu gốc! Bạn đúng là cứu tinh, giúp mình tiết kiệm rất nhiều thời gian trong Fusion và mang chiếc máy in của mình trở lại cuộc sống!

Hãy ghé qua các mẫu thiết kế của bạn ấy và ủng hộ nếu có thời gian nhé!

Link đến mẫu gốc: https://cults3d.com/en/3d-model/various/ender-3-s1-y-axis-silent-stepper-motor-mount

Cập nhật ngày 06/04/23:

Vật liệu sử dụng + Đường dẫn liên kết

Bộ giắc cắm JST và kìm bấm dây

https://www.amazon.com/Qibaok-Crimping-Ratcheting-Connectors-0-1-0-5mm%C2%B2/dp/B07ZK5F8HP/ref=sr_1_4?keywords=jst%2Bconnector%2Bkit&qid=1680836040&s=hi&sprefix=jst%2B%2Ctools%2C188&sr=1-4&th=1

Dây điện 22 AWG

https://www.amazon.com/22AWG-Silicone-OD-Stranded-Insulation/dp/B07T4SYVYG/ref=sr_1_1?crid=15P653IXNQ7B4&keywords=22g+wire+plusivo&qid=1680836159&s=hi&sprefix=22g+wire+plsuivo%2Ctools%2C109&sr=1-1

Bộ dụng cụ hàn

https://www.amazon.com/Plusivo-Soldering-Adjustable-Temperature-Desoldering/dp/B07GW8PLMX/ref=sr_1_3?keywords=plusivo+soldering+kit&qid=1680836192&s=hi&sprefix=plusivo+solder%2Ctools%2C107&sr=1-3
