Giá đỡ và dao cắt len dành cho cột dẫn len của máy đan

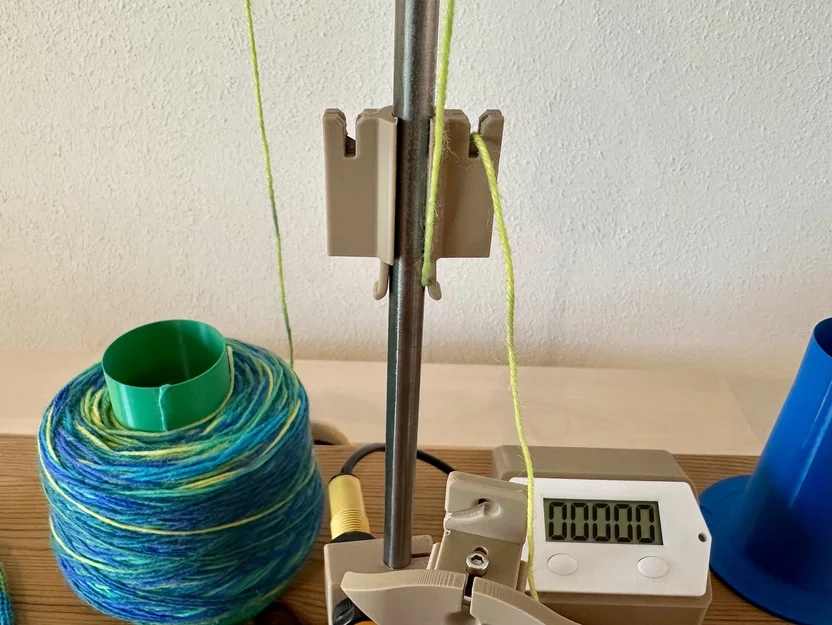

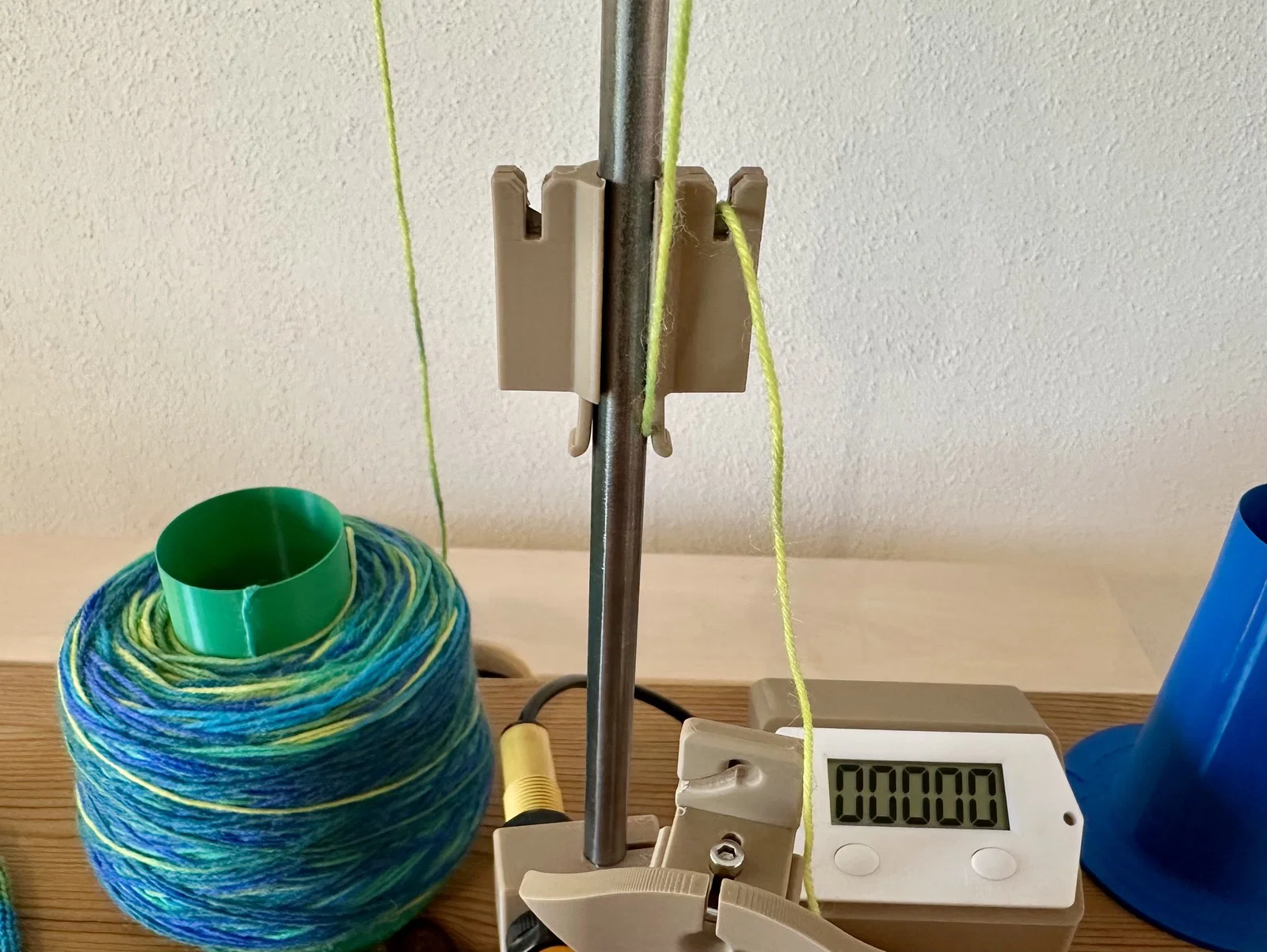

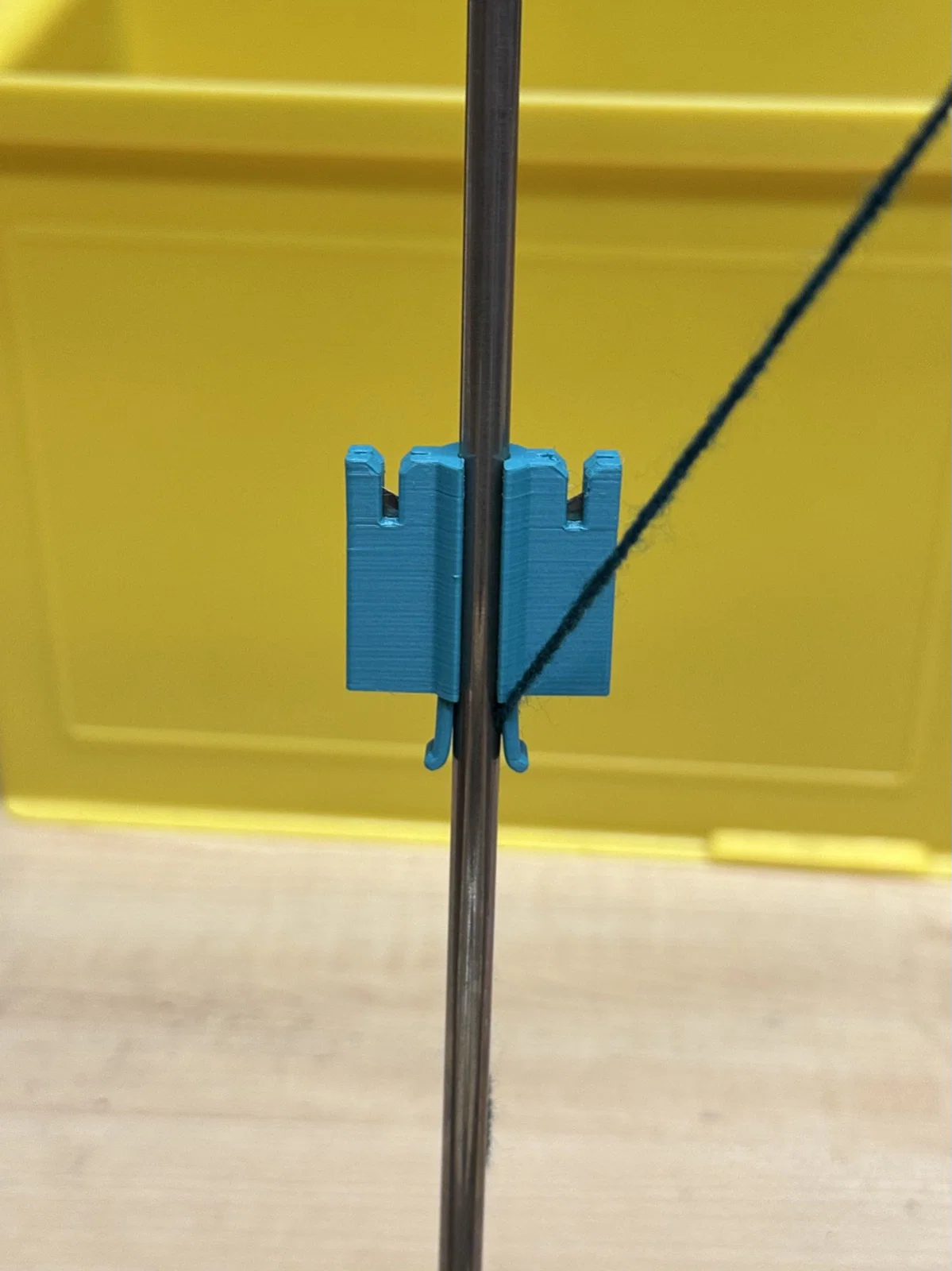

Đây là phụ kiện giá đỡ kèm dao cắt len có thể gắn trực tiếp vào cột dẫn len của máy đan hoặc máy CSM của bạn!

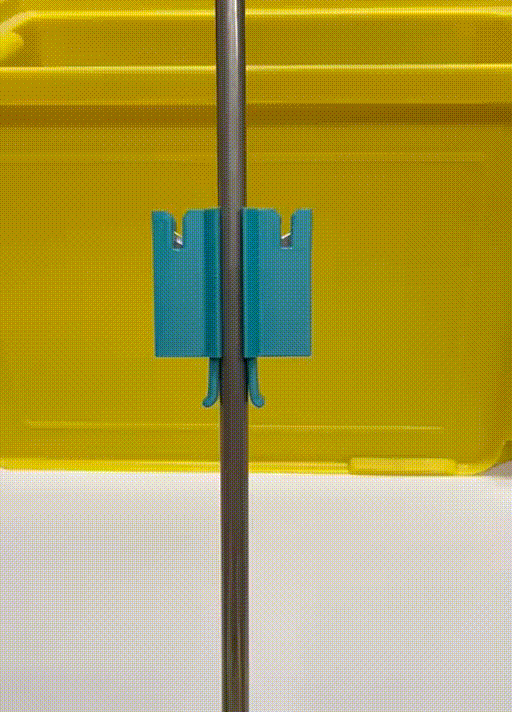

Nó giúp giữ sợi len gọn gàng, không bị vướng víu và/hoặc hỗ trợ cắt len nhanh chóng chỉ bằng một tay.

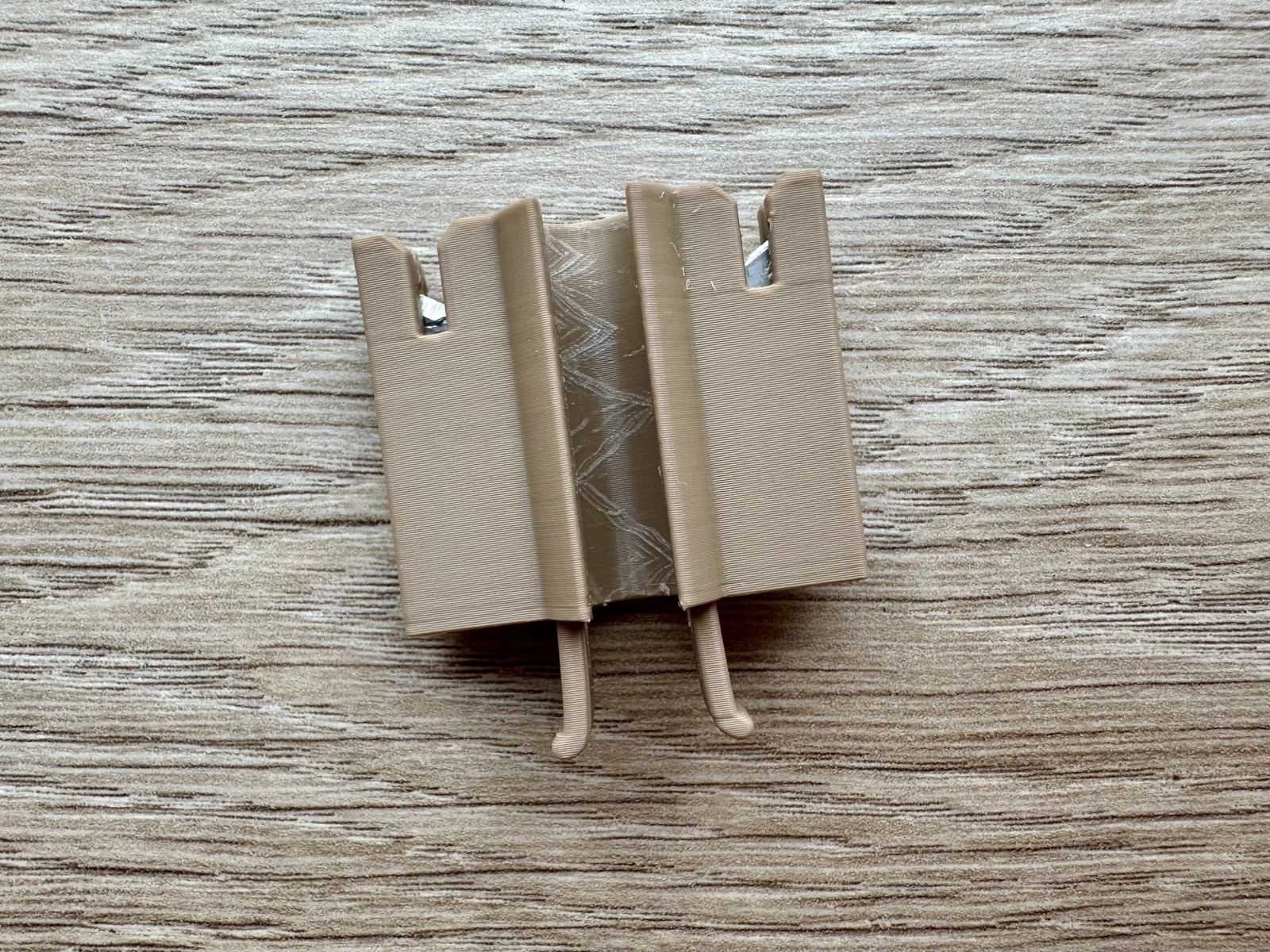

Lưỡi dao được giấu kín bên trong giá đỡ nên bạn hoàn toàn yên tâm không sợ bị đứt tay.

Phụ kiện - Lưỡi dao cắt

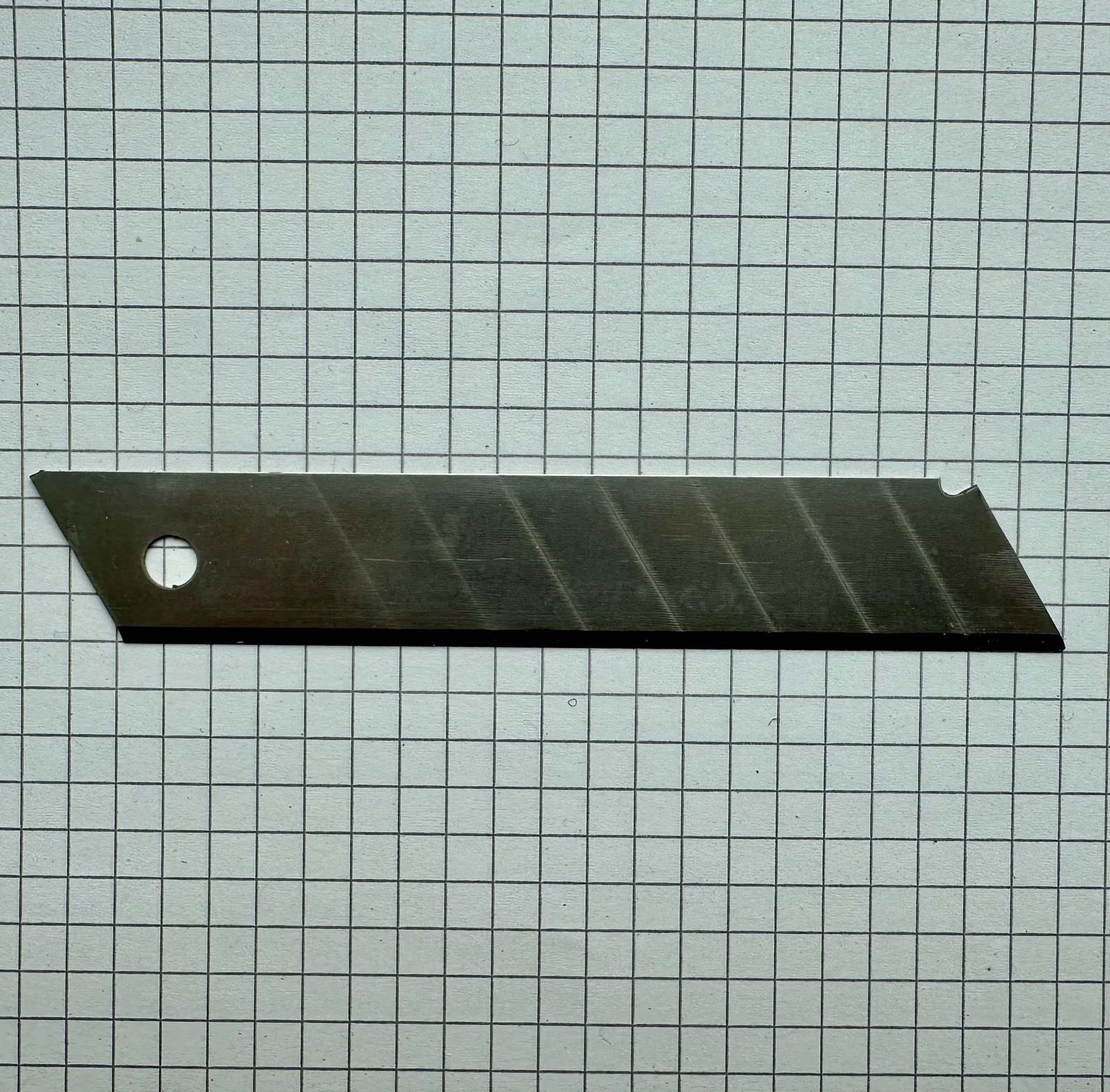

Nếu bạn muốn dùng cả chức năng giữ và cắt len, bạn sẽ cần một hoặc hai đoạn lưỡi dao rọc giấy (snap-off cutter blade). Loại lưỡi dao mình dùng rất phổ biến với chiều rộng là 9mm.

Bạn chỉ cần trượt lưỡi dao vào khe và cố định bằng một ít keo. Mình đã thiết kế góc đặt lưỡi dao hơi hướng ra ngoài để phù hợp với hướng kéo len thông thường của mọi người.

Lưu ý khi in

Bạn có thể in phần giá đỡ cho cột dẫn len với nhiều kích thước khác nhau:

  • 5 mm
  • 5.5 mm
  • 6 mm -- Singer/Superba
  • 6.35 mm (1/4 inch) -- JeepingJohnny v2
  • 6.5 mm
  • 7 mm
  • 7.5 mm
  • 8 mm -- Một số bản remix của JeepingJohnny v2
  • 8.5 mm
  • 9 mm
  • 9.5 mm
  • 10 mm

Mình in với chiều cao lớp (layer height) là 0.16mm.

Tùy chỉnh

Nếu bạn cần kích thước khác, hãy cho mình biết nhé! Mình chưa xác định được chính xác kích thước cột dẫn len của các dòng máy SilverReed hoặc Brother, nhưng mình luôn sẵn lòng cập nhật thêm các phiên bản mới.

Đây là model OpenSCAD, nên bạn có thể thoải mái thay đổi kích thước của giá đỡ. File này sử dụng thư viện BOSL2, vì vậy bạn cần cài đặt thư viện này nếu muốn tùy chỉnh các thông số.
