Bộ đỡ con lăn thay thế cho máy sấy nhựa Sovol SH03

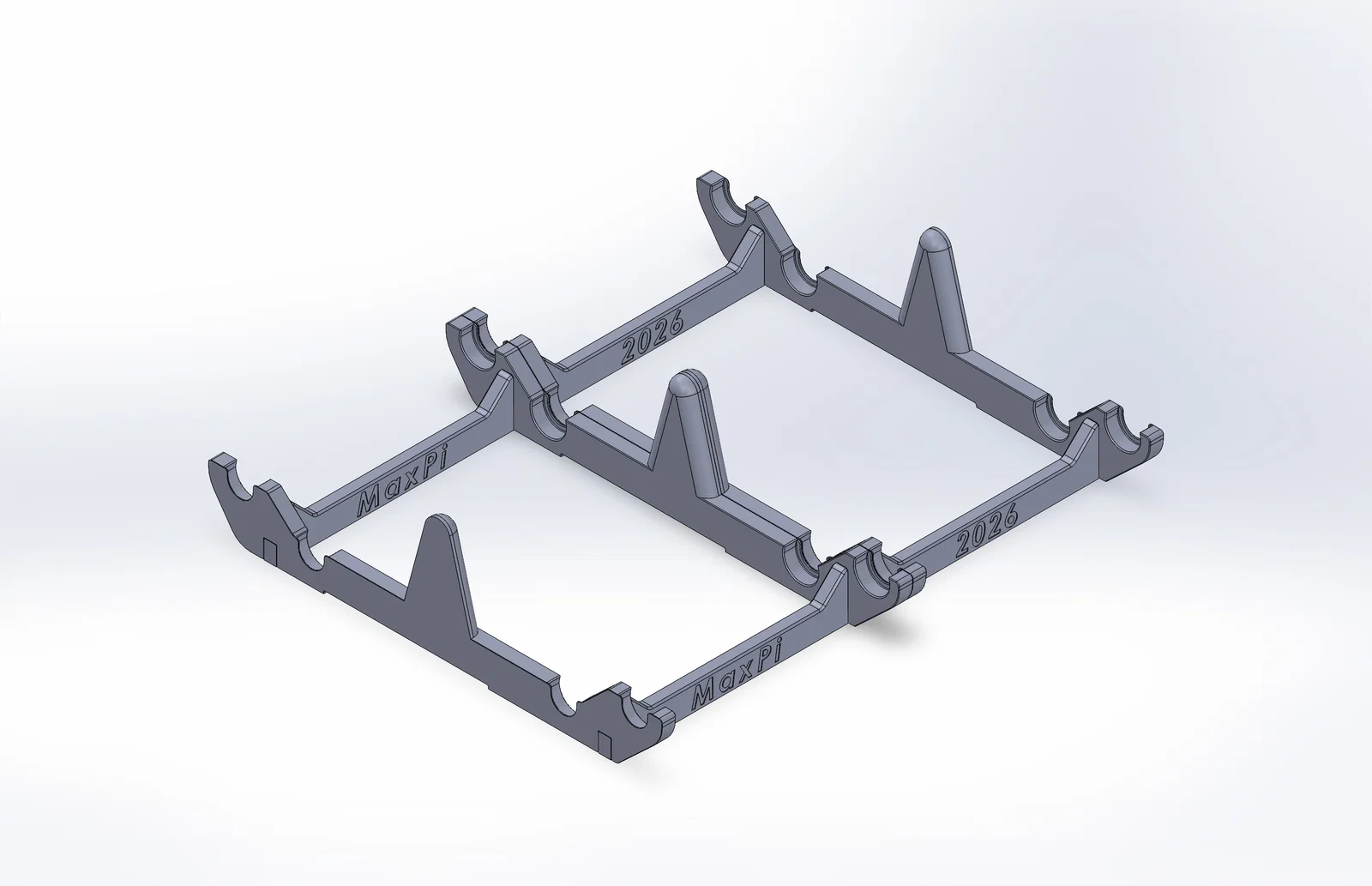

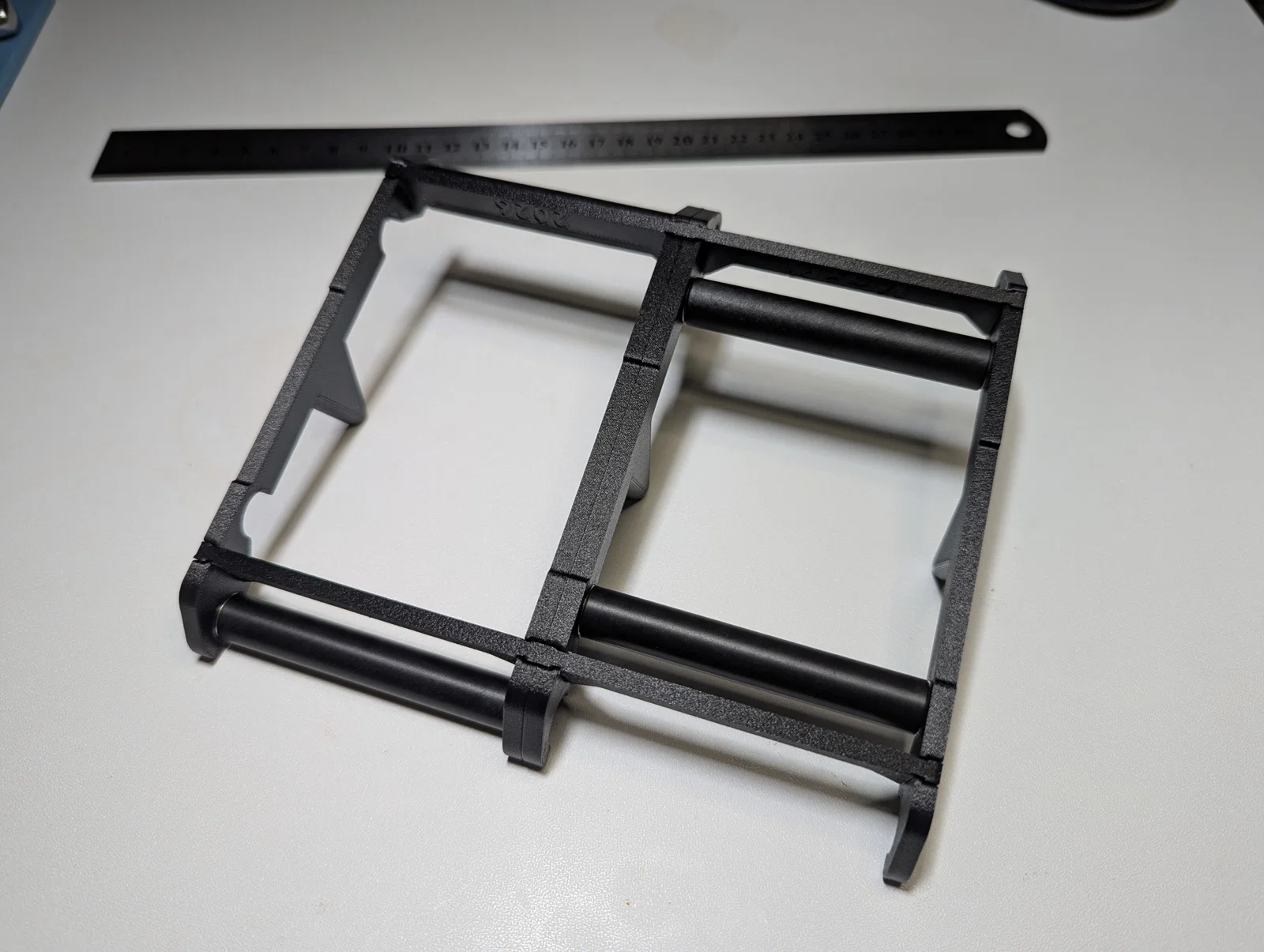

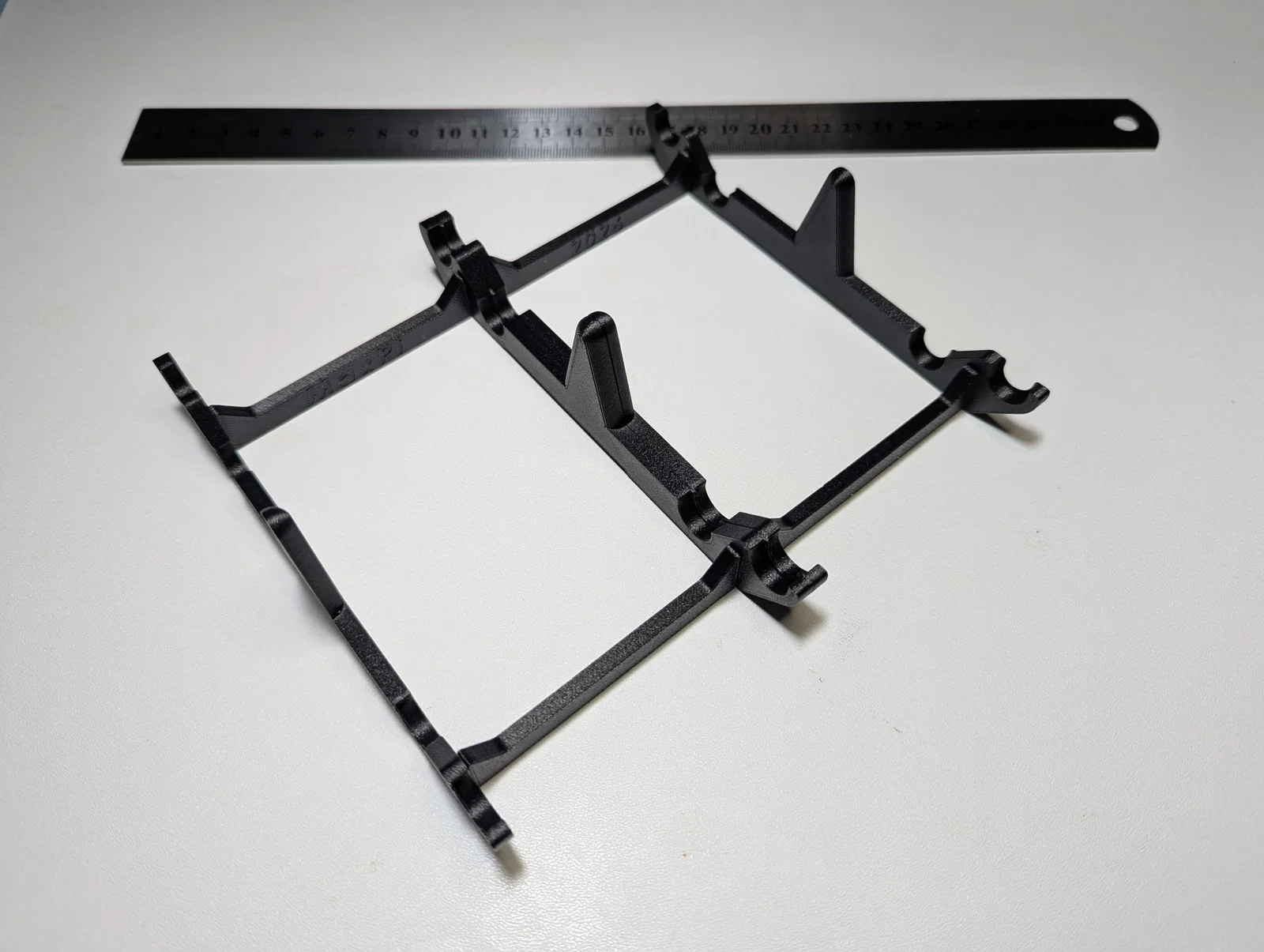

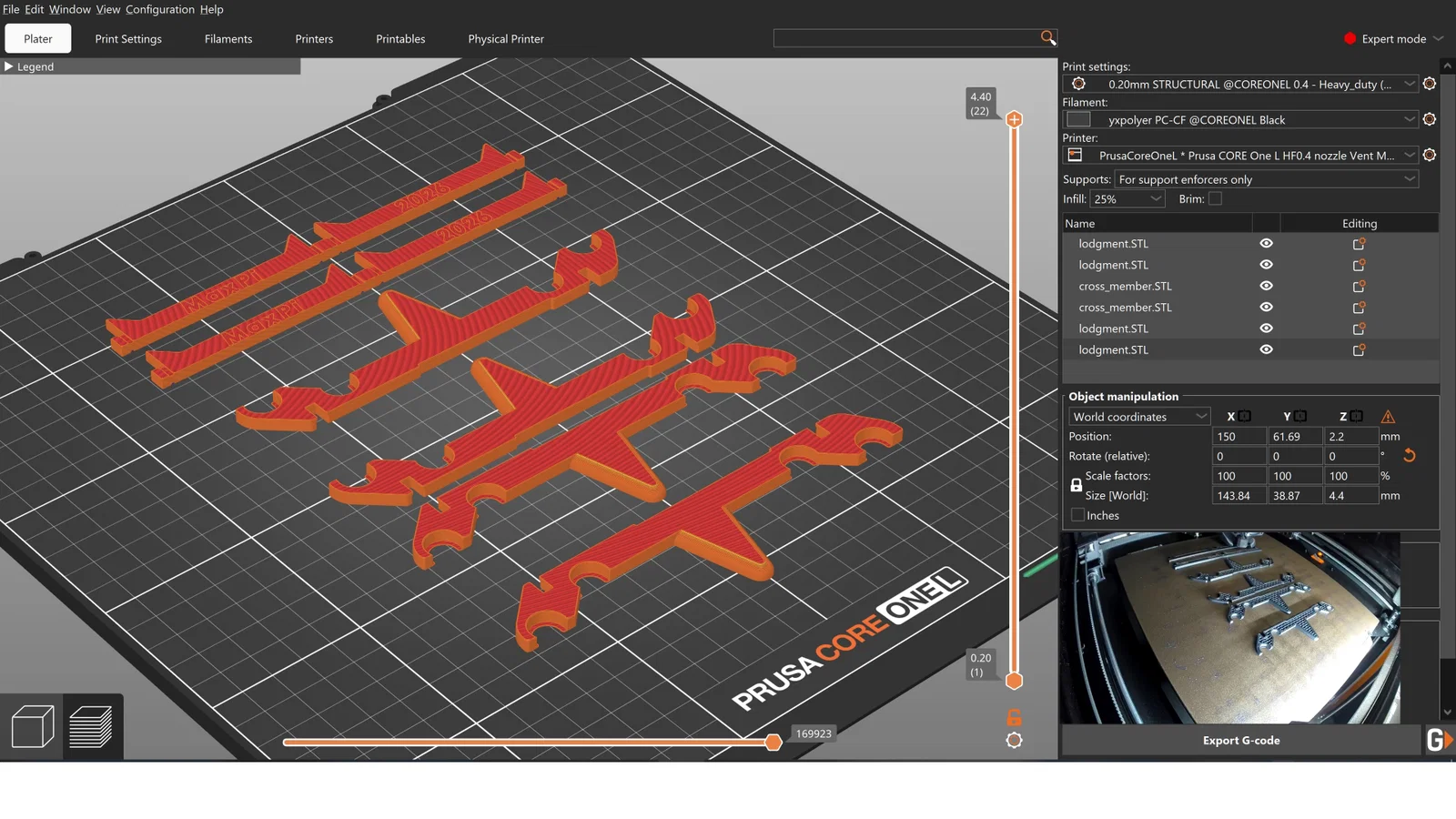

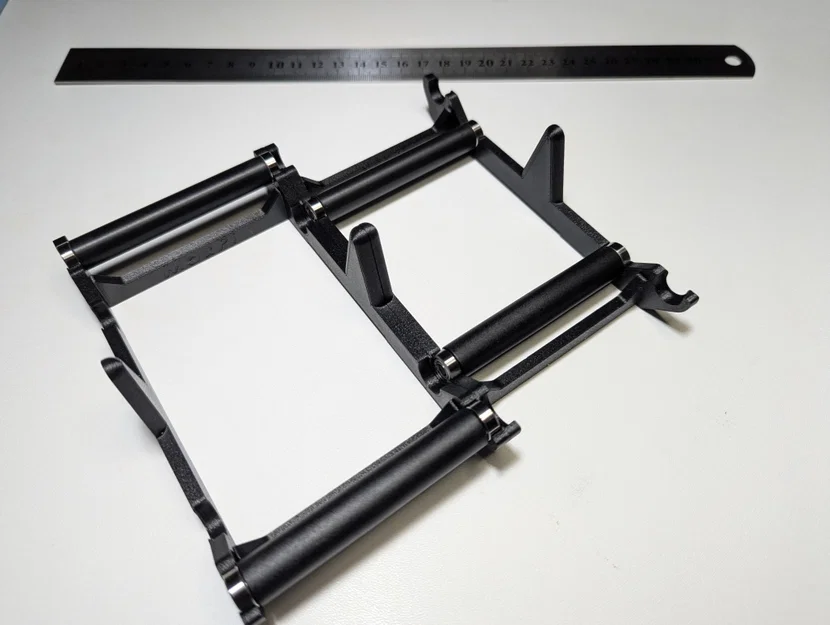

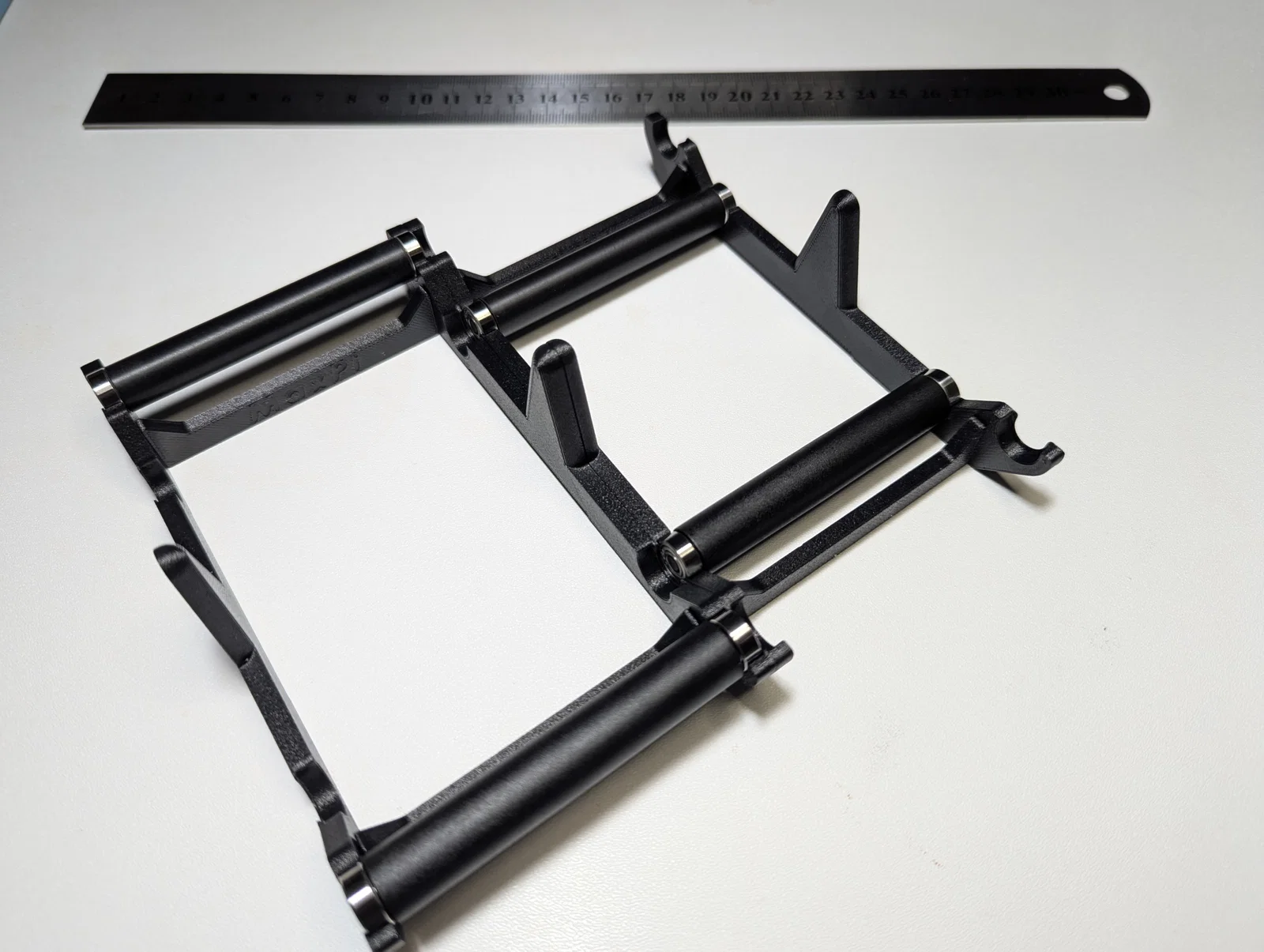

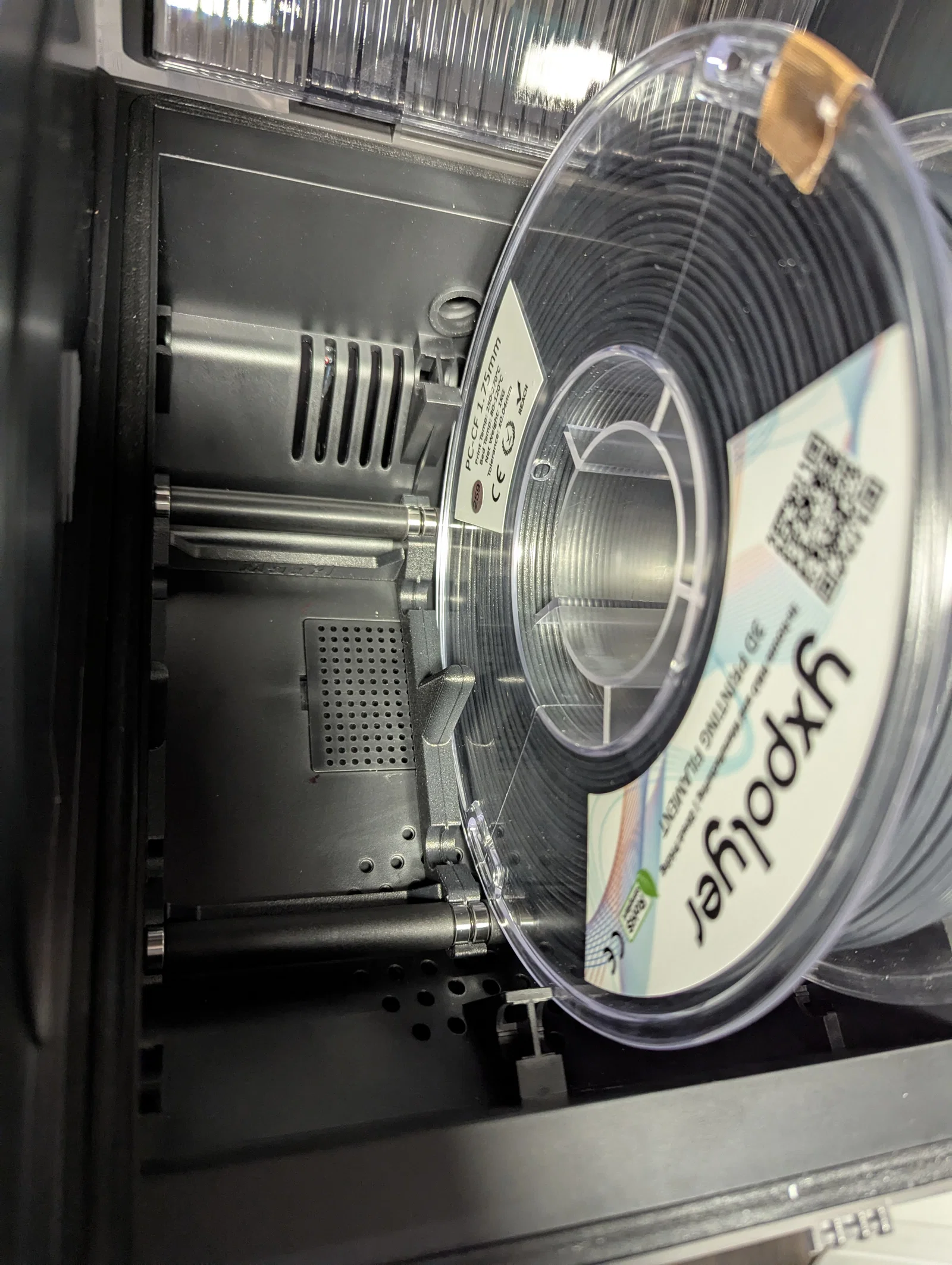

Phần đỡ con lăn thay thế cho máy sấy sợi nhựa Sovol SH03 có góc ôm vòng bi zin rất lớn (~123° cho cuộn 200 mm), điều này khiến sợi nhựa dễ bị kẹt, đặc biệt là với các cuộn có đường kính nhỏ hoặc cuộn bằng bìa các-tông. Bộ đỡ này giúp giảm đáng kể góc ôm: - 60° cho cuộn 150 mm - 71–75° cho cuộn 120, 195–205 mm ## Bộ phận đi kèm Một bộ hoàn chỉnh cho một ngăn máy sấy gồm 6 phần: - 2× lodgment - 2× lodgment (lật ngược/mirror trong phần mềm cắt lớp) - 2× cross_member (thanh nối 4 phần đỡ thành một khối cứng cáp) Vì máy SH03 có hai ngăn, bạn sẽ cần hai bộ hoàn chỉnh (tổng cộng 12 phần). Tôi chỉ cung cấp hai file, bạn hãy lật ngược phần lodgment trong slicer. Hoặc bạn có thể dùng file .3mf đi kèm — nó đã sắp xếp sẵn tất cả các bộ phận lên bàn in với số lượng chính xác. Bạn tận dụng lại vòng bi và con lăn zin — chỉ cần tháo từ giá đỡ cũ sang là được. Chiều rộng cuộn tối đa: 70.5 mm Đường kính cuộn tương thích: 120–208 mm (sắp tới sẽ có bản hỗ trợ cuộn 2 kg) ## Ưu điểm so với đồ zin - Góc ôm thấp hơn nhiều → giảm lực cản và chống kẹt nhựa - Có thể dùng làm giá đỡ cuộn nhựa độc lập bên ngoài máy sấy ## Thiết lập in Vì SH03 có thể đạt nhiệt độ bên trong lên đến 90 °C, bạn bắt buộc phải dùng loại nhựa chịu nhiệt cao. Tôi đã in bằng PC-CF. Dùng ASA cũng sẽ ổn. - Chiều cao lớp in (Layer height): 0.2 mm - Tường (Perimeters): tối thiểu 3 lớp - Lớp trên/dưới (Top/bottom layers): tối thiểu 5 lớp - Độ đặc (Infill): 25 %+ ## Cảm hứng Lấy cảm hứng từ Optimized Bearing Mount for Sovol SH03 by Schau. Được thiết kế hoàn toàn mới trên SolidWorks. --- Nếu bản in này giúp ích cho bạn, hãy mời tôi ly cà phê tại: https://ko-fi.com/maxpi. Hoặc dùng mã giới thiệu @MaxPi khi mua máy in Prusa, cả bạn và tôi đều sẽ nhận được Prusameters và một cuộn nhựa miễn phí 🙂
