Lõi 3/4 Scale Thunderbolt 1000T (Bản phát hành sớm)

Bản phát hành sớm (early access) cho phần lõi Thunderbolt tỉ lệ 3/4 của mình. Hiện tại chỉ mới đạt 5/6 hoàn thiện.

Để đạt kết quả tốt nhất, bạn hãy in phần giữ motor (motor holders) và rotor với 100% infill nhé.

Nhớ dùng support cho tất cả các chi tiết.

Bạn cần chuẩn bị một motor DC 895 loại có tốc độ cao (RPM lớn). Các dòng Thunderbolt thật thường chạy ở mức 7000 RPM, nên motor loại 10000+ RPM là hoàn hảo. Đây là loại mình hay dùng: ZVKV 2 Pcs 895 DC Electric Motor

Ép một vòng bi (bearing) kích thước 16mm OD, 5mm ID vào lỗ bên trong nắp chopper. Dùng một chút keo 502 ở mặt ngoài vòng bi để đảm bảo nó không bị lỏng, nhưng cẩn thận đừng để keo chảy vào bên trong làm hỏng vòng bi nhé. Ép thêm một cái vào lỗ bên trong phần giá đỡ motor phía trên.

Đây là loại vòng bi chuẩn, hoặc bất kỳ loại nào cùng kích thước đều được: uxcell 625ZZ Deep Groove Ball Bearings

Sau khi lắp vòng bi xong, bắt vít motor DC 895 vào phần dưới của cụm giá đỡ motor, đặt motor vào phần lõm sao cho mặt phẳng hướng lên trên.

Tiếp theo, lắp khớp nối trục linh hoạt (flexible shaft coupler) 5mm sang 5mm vào trục motor. Hãy vặn thật chặt vì motor 895 có lực xoắn rất lớn, nếu không chặt nó sẽ bị trượt. Model này tối ưu tốt nhất cho loại khớp nối này, nhưng loại 5mm-5mm nào cũng dùng được: Saiper Flexible Couplings

Khi đã kết nối chuẩn, hãy gắn các ốc chèn nhiệt (heat threaded inserts) M3 vào 4 lỗ dưới cùng của cụm motor phía trên.

Sau khi cố định ốc chèn, cắm thanh kim loại 5mm x 100mm vào khớp nối. Phải thật chắc chắn vì đây là trục quay rotor. Cụm lắp ráp sẽ trông như thế này ------------------------------------------------>>>

Bạn có thể dùng thanh kim loại 5mm x 100mm bất kỳ, mình thường dùng loại này: MewuDecor 5mm x 100mm 304 Stainless Steel Rod

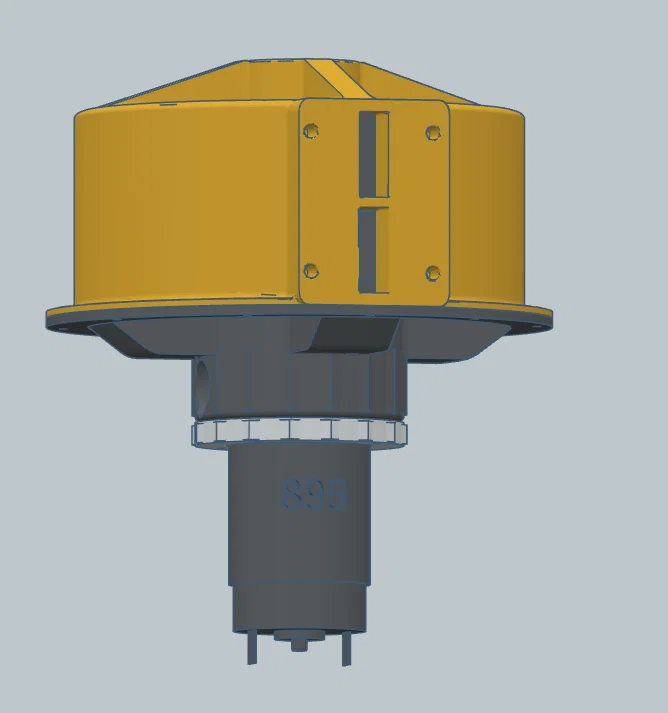

Sau khi kiểm tra mọi thứ đã kết nối chặt chẽ, hãy luồn thanh kim loại qua đáy của giá đỡ motor phía trên và xuyên qua vòng bi. Kết nối cụm dưới vào phần trên bằng vít M3. Cụm motor hoàn thiện sẽ trông như hình. (CỤM MOTOR NÀY CŨNG CÓ THỂ TƯƠNG THÍCH VỚI CÁC MODEL LỚN HƠN CỦA MÌNH SAU NÀY!!!)

Sau khi lắp ráp xong cụm motor và kiểm tra chạy thử, hãy in phần rotor/chopper.

BẮT BUỘC IN 100% INFILL!!!

Hoặc nếu bạn muốn tiết kiệm thì 95% cũng tạm ổn. 🤓

Sử dụng support cho toàn bộ rotor nếu có thể, vì bất kỳ sự biến dạng hay mất cân bằng nào cũng sẽ gây ảnh hưởng ở tỉ lệ này.

Khi in và xử lý xong rotor, hãy lắp các quả nặng 10 gram vào các khe phía dưới. Bạn cần loại này: QWORK Lab Slotted Mass Set

Có thể nhỏ thêm một chút keo 502 vào khe đựng quả nặng để chắc chắn hơn.

Sau đó, ép một khớp nối trục cứng (solid shaft coupler) 5mm sang 5mm vào một trong các khe trên rotor, đảm bảo các lỗ ốc vít thẳng hàng. Có thể chấm thêm chút keo 502 vào đây. Đây là loại mình dùng: uxcell 5mm to 5mm shaft coupler

Tiếp theo, lắp rotor vào trục và siết chặt ốc vít trên khớp nối. Thử xoay bằng tay vài vòng. Tận hưởng món đồ chơi giải trí mới của bạn đi nào.

Cuối cùng, lắp nắp chopper vào phía trên cụm motor. Đảm bảo căn chỉnh trục vào vòng bi, sau đó bắt vít M3 và đai ốc lại.

NẾU ROTOR BỊ CỌ SÁT, BẠN CÓ THỂ DÙNG GIẤY NHÁM MỊN ĐỂ CHÀ NHẸ BÊN NGOÀI ROTOR HOẶC BÊN TRONG NẮP. Siren này có dung sai 0.4mm, không phải máy in nào cũng đạt được độ chính xác này.

Mình không biết nói gì hơn ngoài chúc mọi người vui vẻ. Tận hưởng phần lõi Thunderbolt này nhé. SẼ CÓ MODEL HOÀN CHỈNH SỚM THÔI!!!
