Interactive UnderScreen Pi Pico: Thiết bị để bàn thông minh không cần ốc vít

Mình cố gắng ra mắt các mẫu mới hàng tuần!

Hãy tham gia Patreon của mình nhé! Đó là sự ủng hộ rất lớn cho công việc của mình, và hoàn toàn miễn phí! 😊

https://www.patreon.com/cw/DSCMaker

KHÔNG CẦN ỐC VÍT, chỉ cần một chiếc Pico 2W, dây cáp và MÀN HÌNH ILI9488 (Tổng chi phí in dưới 15$ nhờ thiết kế tối ưu)

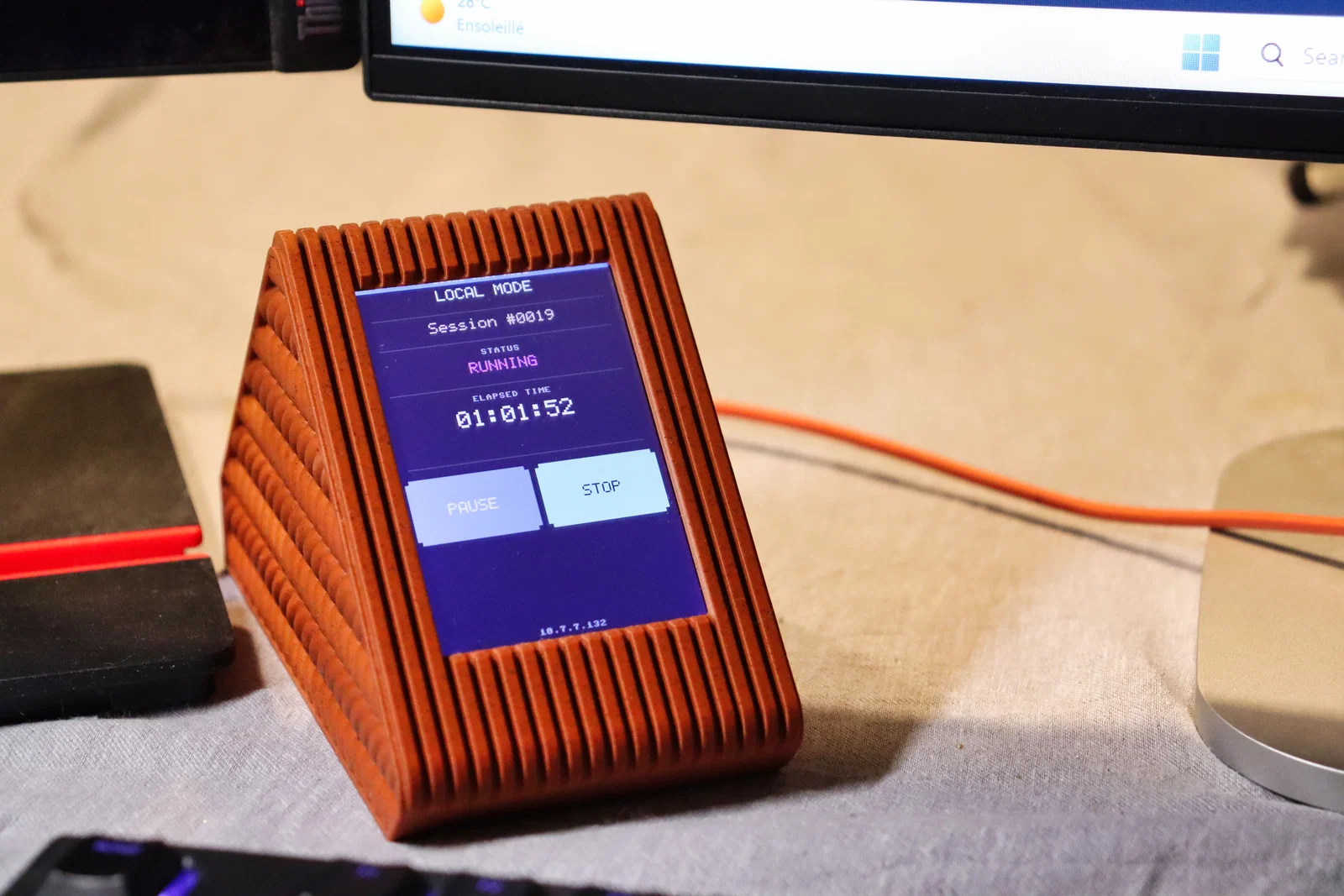

Nâng cấp không gian làm việc của bạn với một thiết bị để bàn thông minh, được thiết kế hoàn hảo để đặt dưới màn hình máy tính. Thiết bị độc lập này kết nối qua Wi-Fi để ghi lại các công việc của bạn vào Toggl Track theo thời gian thực. Ngoài ra, nó hoàn toàn mở cho việc tùy chỉnh—bạn có thể tự viết code hoặc nạp phần mềm tùy chỉnh để cá nhân hóa trải nghiệm, như tạo nút macro hay trạm dự báo thời tiết.

Sở hữu thiết kế tối giản, cao cấp với kết cấu đan xen/sọc đặc trưng, thiết bị này sẽ hòa hợp dễ dàng vào bất kỳ không gian làm việc hiện đại nào.

✨ Tính năng

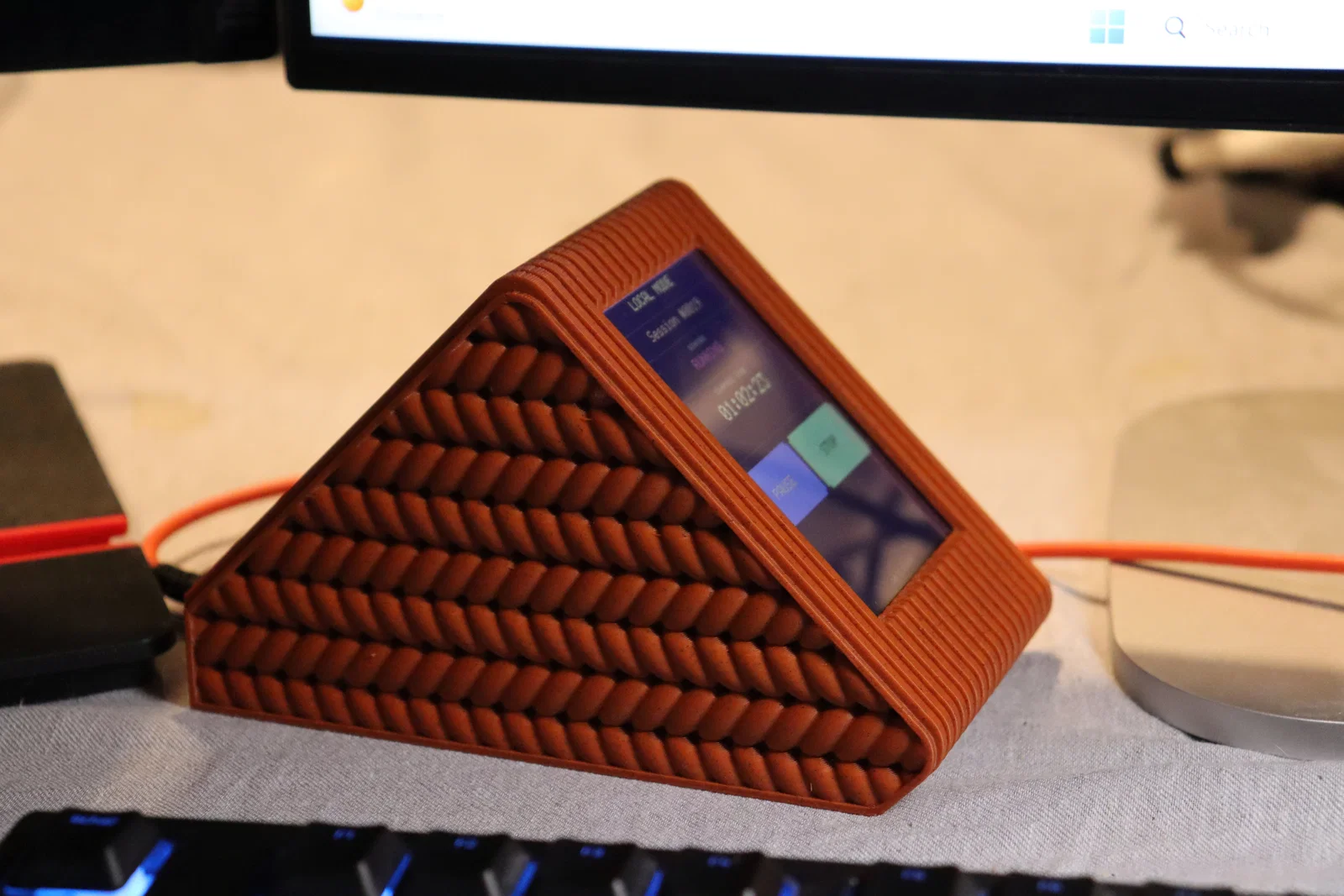

• Thẩm mỹ Hiện đại & Sạch sẽ: Kết cấu bề mặt dạng đan/sọc đẹp mắt với màn hình được đặt ở góc tối ưu để dễ quan sát.
• Lắp ráp 100% không cần ốc vít: Mọi thứ khớp vào nhau một cách chắc chắn, không cần phần cứng nào khác ngoài RPI Pico và Màn hình (Tổng chi phí dưới 15$).
• Tiết kiệm diện tích: Thiết kế nhỏ gọn, cấu hình thấp để đặt gọn gàng dưới màn hình của bạn.
• Hoạt động độc lập: Được vận hành bởi Raspberry Pi Pico.

🛠 Phần cứng cần thiết

• 1x Vi điều khiển: Raspberry Pi Pico 2W (Mình dùng RPi Pico với hàng chân cắm đực để nối dây Dupont, nhưng bạn có thể hàn trực tiếp dây vào bo mạch nếu thích).
• 1x Màn hình + Cảm ứng: Màn hình LCD TFT 3.5" ILI9488 hỗ trợ cảm ứng (Driver ILI9488 + bộ điều khiển cảm ứng XPT2046).
• 13x Dây Dupont: Loại Cái-Cái và Đực-Cái (Tối thiểu).
• 1x Kết nối: Micro-USB.

🚀 Thiết lập in

• Supports: Hỗ trợ loại tree (nhánh) tối thiểu.
• Infill: 10% Gyroid.

Hướng dẫn lắp ráp:

• Nối màn hình với RPi theo sơ đồ.
• Đặt Pico vào nắp dưới và trượt chốt vào vị trí. Hãy đảm bảo cổng Micro-USB vẫn có thể truy cập được khi đã cắm cáp.
• Lắp màn hình vào khe. Nhẹ nhàng ấn chốt vào phần trống phía sau màn hình LCD (nơi không có các linh kiện hàn). Đừng ấn quá mạnh vì áp lực quá lớn có thể làm hỏng màn hình cảm ứng điện trở.
• Đẩy (không phải trượt) phần đáy vào thân chính.

Với dự án này, mình đã tạo ra một bảng điều khiển vật lý cho Toggl. Nó sử dụng Toggl API để bắt đầu, tạm dừng và dừng bộ đếm thời gian thực, đồng bộ ngay lập tức với bảng điều khiển Toggl trên web. Mình dùng thiết bị này để theo dõi giờ làm việc vì mình tính phí khách hàng dựa trên thời gian thực.

Thiết bị nằm ngay dưới màn hình nên mình không bao giờ quên bắt đầu đếm giờ khi làm việc, đồng thời cho phép xem trạng thái hiện tại trong nháy mắt. Mình đã chia sẻ mã MicroPython bên dưới (mình khuyên dùng Thonny để chỉnh sửa và tải tệp lên Pi Pico).

Để cấu hình phần mềm, bạn có ba lựa chọn:

Tệp Zip trên Patreon

• Tải 3 tệp lên và khởi động. Bạn có thể chỉnh sửa mọi tham số trong menu cài đặt, mặc dù sẽ cần dùng bàn phím T9.
• Tải 3 tệp lên và khởi động, sau đó chỉnh sửa tệp config.json. Bạn có thể tìm thấy tệp này trong bộ nhớ trong và chỉnh sửa trực tiếp trên PC.
• Tải 3 tệp lên và khởi động thiết bị. Cấu hình kết nối Wi-Fi để đưa thiết bị lên mạng. Truy cập địa chỉ IP của Pico trên trình duyệt web và áp dụng cấu hình API thông qua giao diện web.

Cập nhật Phiên bản Phần cứng:

• Phiên bản 3.1: Bản phát hành sớm (Chỉ dành cho Patreon)
• Phiên bản 3.2: Sửa lỗi tối thiểu

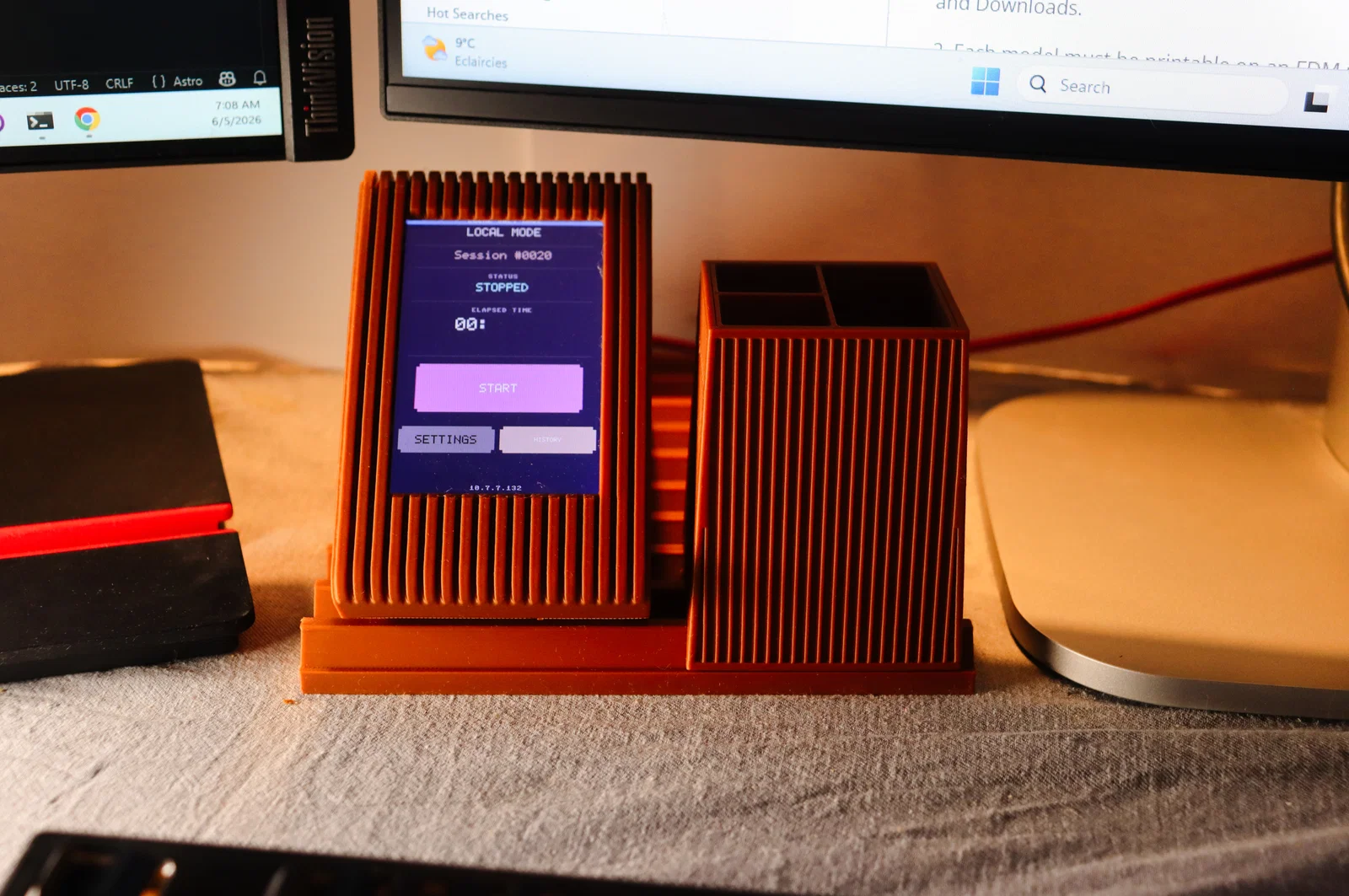

• Phiên bản 4.0: Bộ chuyển đổi hệ thống Moku

Phần mềm:

• Phiên bản 2.0.0: Bản phát hành sớm (Đang thực hiện - Chỉ dành cho Patreon)
• Phiên bản 2.0.2: Sửa lỗi cài đặt "Apply" và thêm kiểm tra mạng để chặn truy cập khi ngoại tuyến.
• Phiên bản 2.1.2: Thêm trang web để cài đặt và theo dõi lịch sử.
• Phiên bản 2.2.2: Tùy chọn chế độ cục bộ (Full Local Mode).
