Thiết kế hoàn chỉnh tuabin gió trục đứng Ugrinsky

Tác giả Fockewulf44_554911

Lượt tải
19
Lượt thích
14
Lượt coi
193

File 17 5,7 MB

  • Turbine_1780706802.stlSTL · 1,1 MB
  • Gear_holder_1780706803.3mf3MF · 9,9 KB
  • Main_Helical_Gear_1780706803.stlSTL · 968,8 KB
  • Bearing_Adapter_Cover_1780706804.stlSTL · 516,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#398152
Danh mục
Đồ Gia Dụng
Ngày đăng

Mô tả

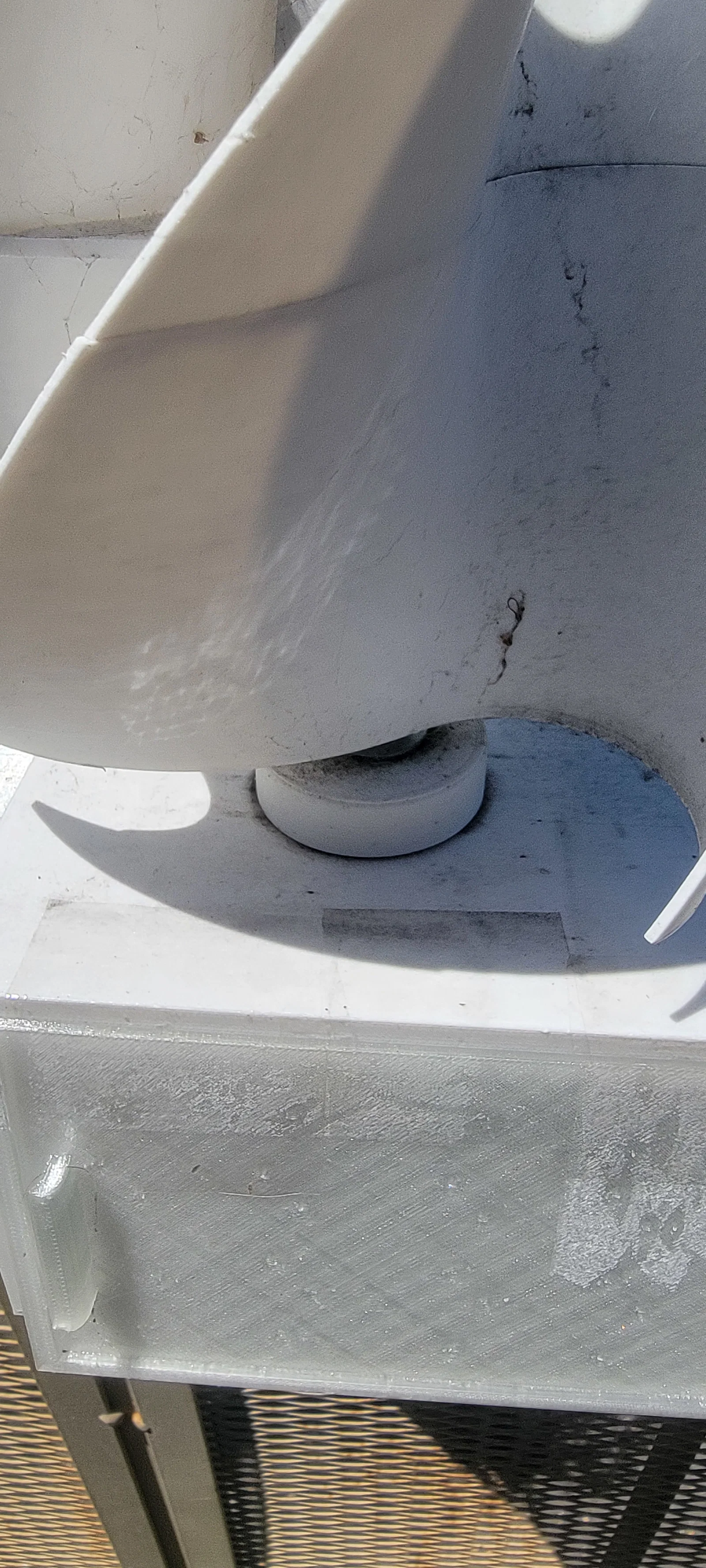

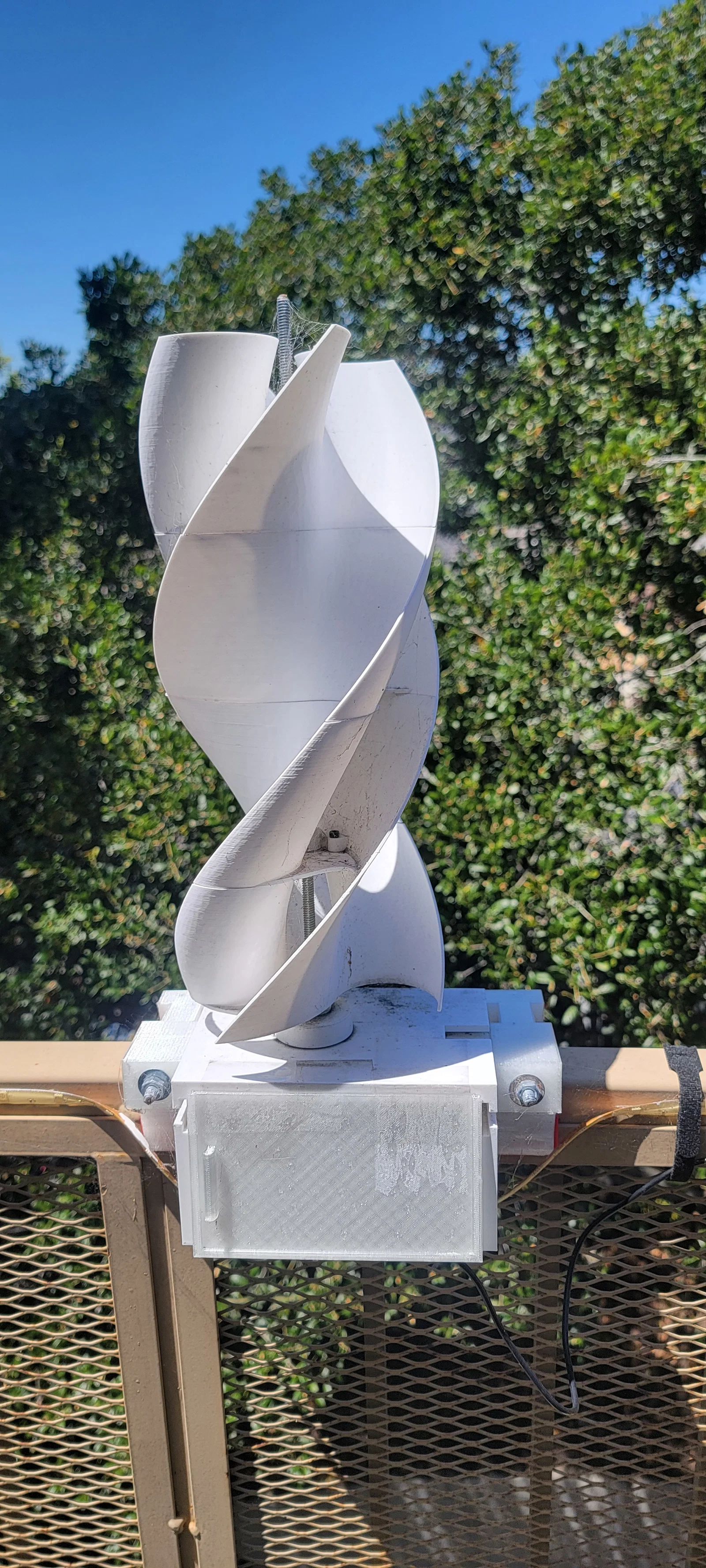

Đây là thiết kế hoàn chỉnh của tuabin gió trục đứng Ugrinsky. Tuabin gió Ugrinsky có hiệu suất cao hơn hầu hết các loại tuabin trục đứng khác. Nó có tốc độ khởi động thấp và lực xoắn rất tốt. Tốc độ khởi động của tuabin này là 12 dặm/giờ (khoảng 19 km/giờ), một con số thực sự ấn tượng. Tuabin này có công suất khá ổn, dễ dàng quay mô tơ 3v-6v với tốc độ gió 15 dặm/giờ. Sắp tới mình có thể sẽ bổ sung bộ chuyển đổi cho mô tơ 24v để tạo ra nhiều điện hơn. Hiện tại mình đang kết nối nó với một dải đèn LED 5w, nhưng cũng đang tính gắn thêm vài viên pin 18650 để tích trữ năng lượng. Quá trình lắp ráp khá đơn giản, chắc chỉ mất khoảng một giờ là xong. Về mặt kỹ thuật thì các vòng bi đã được bảo vệ khỏi nước, nhưng để an toàn thì anh em cứ tra thêm chút dầu lên phía trên nhé. Hãy bôi thêm mỡ silicone vào giữa các bánh răng và đừng vặn bánh răng của mô tơ quá chặt vào bánh răng chính.

Các linh kiện cần thiết:

  • Mình dùng loại mô tơ 3v-6v thông dụng. Anh em có thể tìm thấy chúng ở khắp mọi nơi như trong bàn chải đánh răng, máy tăm nước, cây đánh bọt cà phê IKEA hoặc đặt mua trực tuyến.
  • Mạch hạ áp DC-DC USB 24v xuống 5v mua trên Aliexpress.
  • Thanh ren 1/4 inch - có bán tại các cửa hàng kim khí.
  • 20 con ốc lục giác 1/4 inch.
  • 2 vòng bi đường kính ngoài 22mm, đường kính trong 8mm, chiều cao 7mm.
  • Các loại bu lông để kết nối các cánh tuabin.

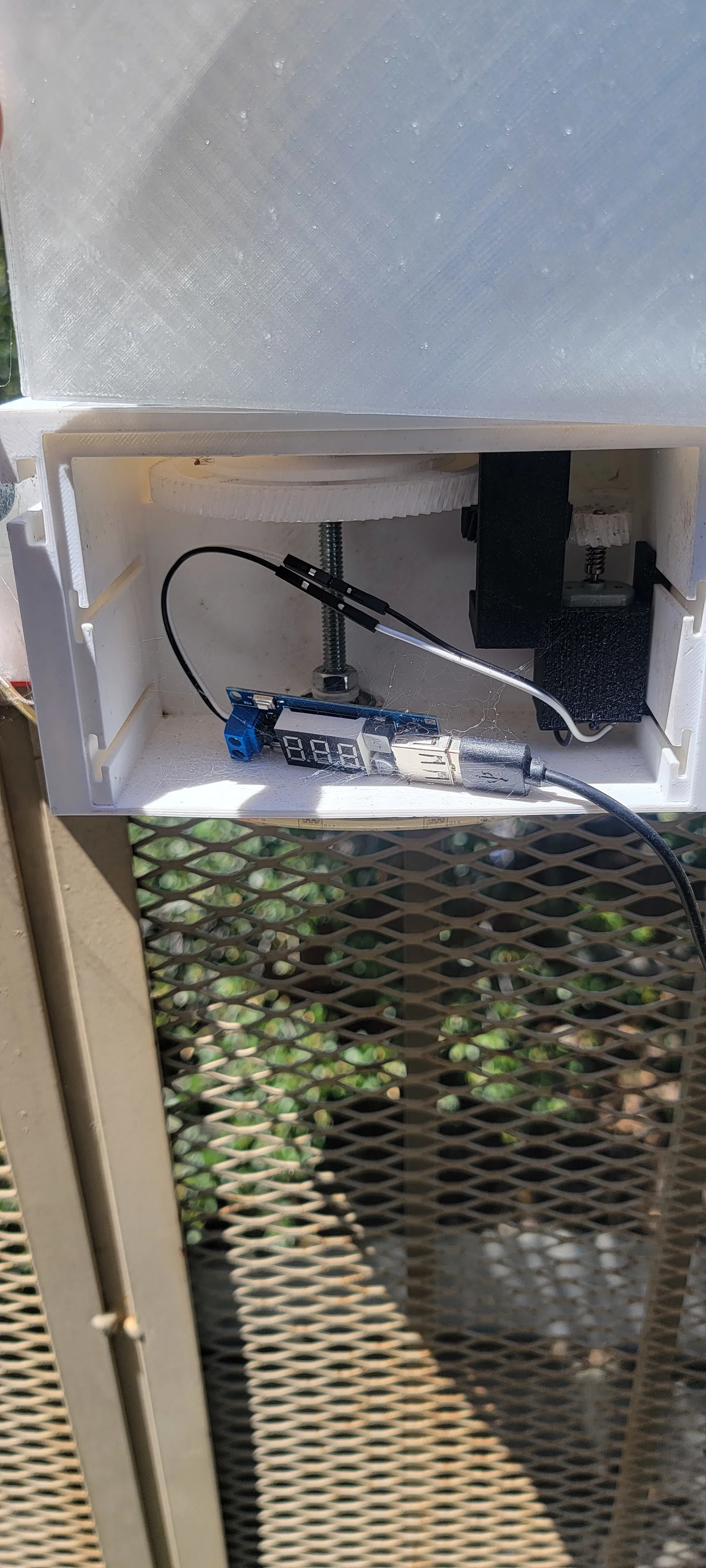

Mạch hạ áp DC-DC.

Anh em có thể kết nối song song hai mạch nếu cần thêm cổng USB. Ngoài việc thắp sáng dải đèn LED, anh em còn có thể sạc điện thoại từ mô-đun USB này. Thông thường, nên hàn thêm một tụ điện song song với đường đầu ra 5v, vì những mô-đun kiểu này đôi khi có thể bị dao động điện áp nhẹ.
