Spacer điều chỉnh cho hộp điện không đều

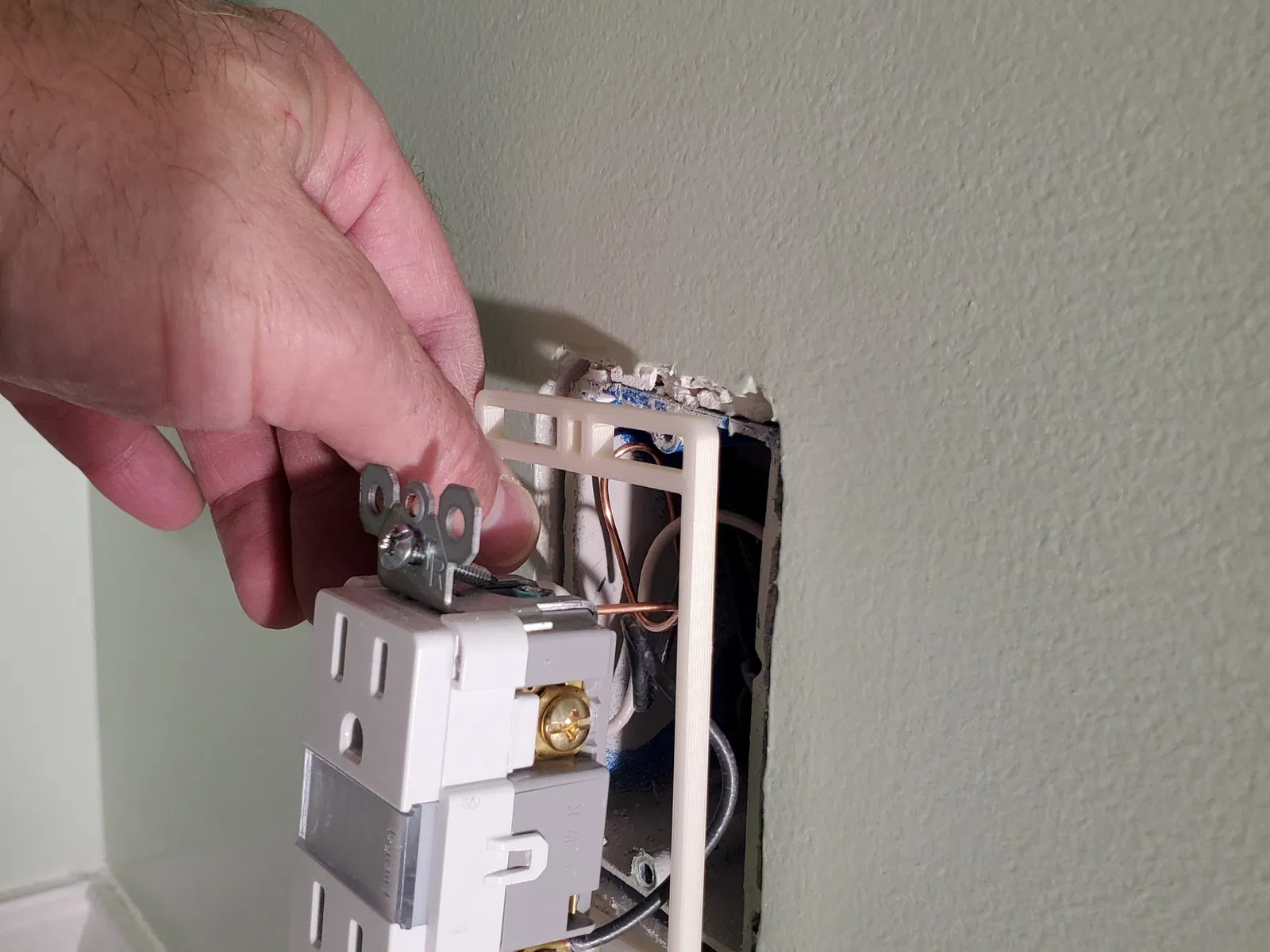

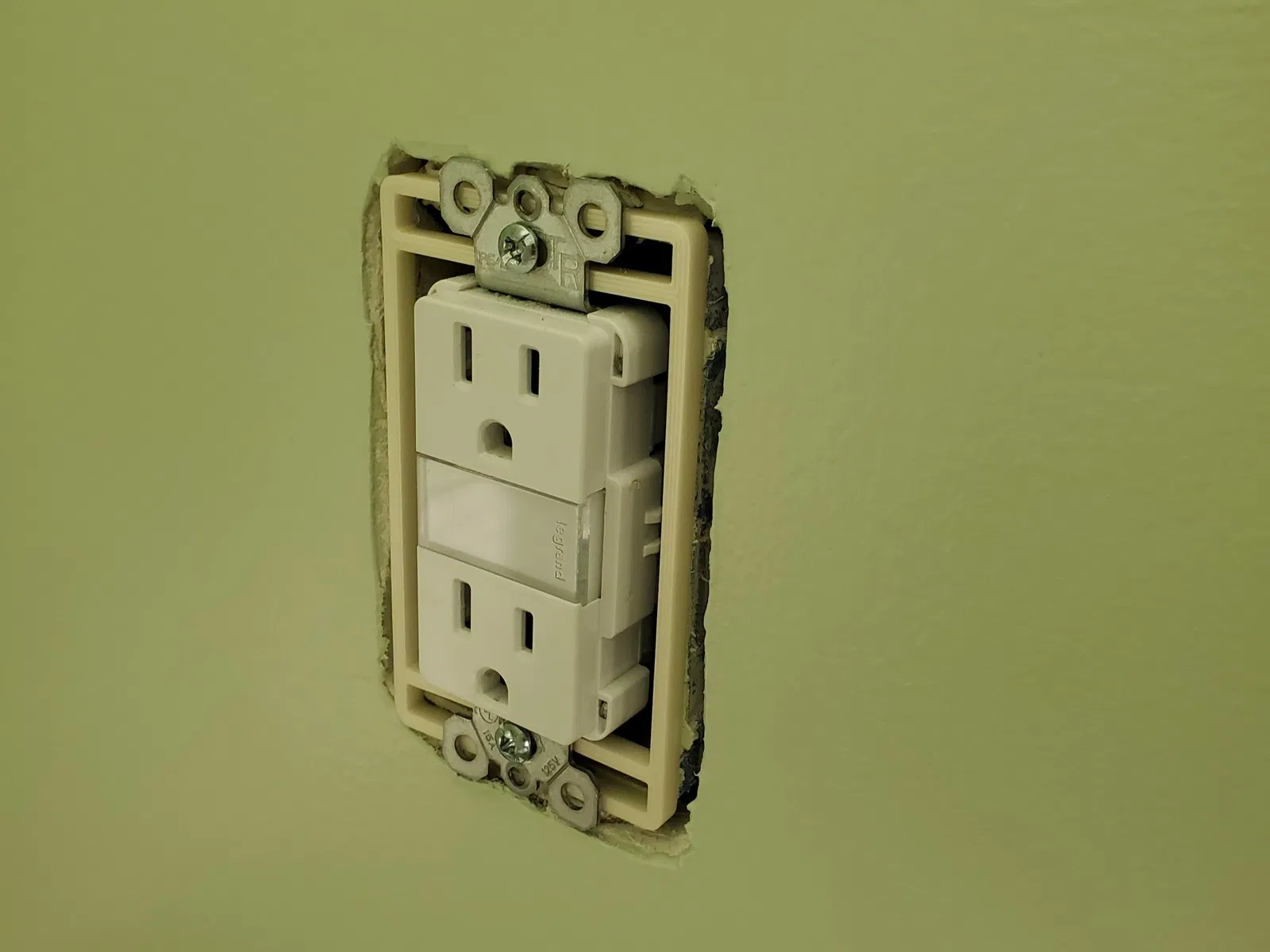

Thợ điện của tôi đã lắp đặt tất cả các hộp điện của tôi một cách không đồng nhất, thường là nghiêng và với độ sâu khác nhau. Điều này gây ra vấn đề khi cố gắng lắp đặt các công tắc thông minh, công tắc quạt, hoặc bất kỳ thiết bị nào mà bạn muốn bề mặt song song với tường. Các miếng đệm này bù đắp cho các hộp điện được lắp đặt không đồng đều; bề mặt bên trong phù hợp với hộp điện và bề mặt tường phù hợp với tường. Miếng đệm dễ dàng được lắp đặt giữa hộp điện và thiết bị điện để bạn có một bề mặt phẳng để gắn tấm che. Không còn phải loay hoay với các tab miếng đệm nhỏ hoặc các miếng đệm song song tiêu chuẩn. Thiết bị của bạn thẳng hàng, và tấm che khít với tường.

Để tùy chỉnh miếng đệm, hãy sử dụng thước đo độ sâu trên một caliper kỹ thuật số để đo độ sâu từ bề mặt tường đến mặt trước của bề mặt hộp điện ở tất cả bốn góc. Ghi lại bốn giá trị là TL (trên bên trái), BL (dưới bên trái), TR (trên bên phải) và BR (dưới bên phải). Trong Fusion360, mở cửa sổ Modify\Change Parameters cho kích thước hộp điện mong muốn và cập nhật các Tham số Người dùng với các giá trị bạn đã ghi lại. Mô hình F360 sẽ tạo ra một mặt cắt đi qua 3 trong số những điểm đó; nếu bề mặt tường và bề mặt hộp điện là các mặt phẳng hoàn hảo, mặt cắt sẽ đi qua chính xác điểm thứ 4. Đôi khi bề mặt tường/hộp điện không hoàn toàn phẳng, nhưng ngay cả khi đó điểm thứ 4 cũng nên gần với độ sâu mong muốn… đủ chính xác để sử dụng. Sử dụng chương trình cắt mà bạn mong muốn (ví dụ: eSlicer) để tạo mã G tùy chỉnh cho mỗi miếng đệm. Văn bản "TOP" nên hướng lên và về phía bạn khi bạn đang lắp đặt miếng đệm.

Tôi đã tải lên ba tệp ví dụ về miếng đệm để hình dung chúng, nhưng bạn nên chỉnh sửa các tệp f3d với các giá trị cụ thể của bạn, sau đó cắt chúng.

Cài đặt: Filament Prusament PLA
Nozzle 0.6
Layer 0.35mm
Supports không
Fill không
Perimeters 2
Temp 215C
