Vỏ hộp in 3D cho màn hình cảm ứng ESP32-S3 2.8" tích hợp RFID

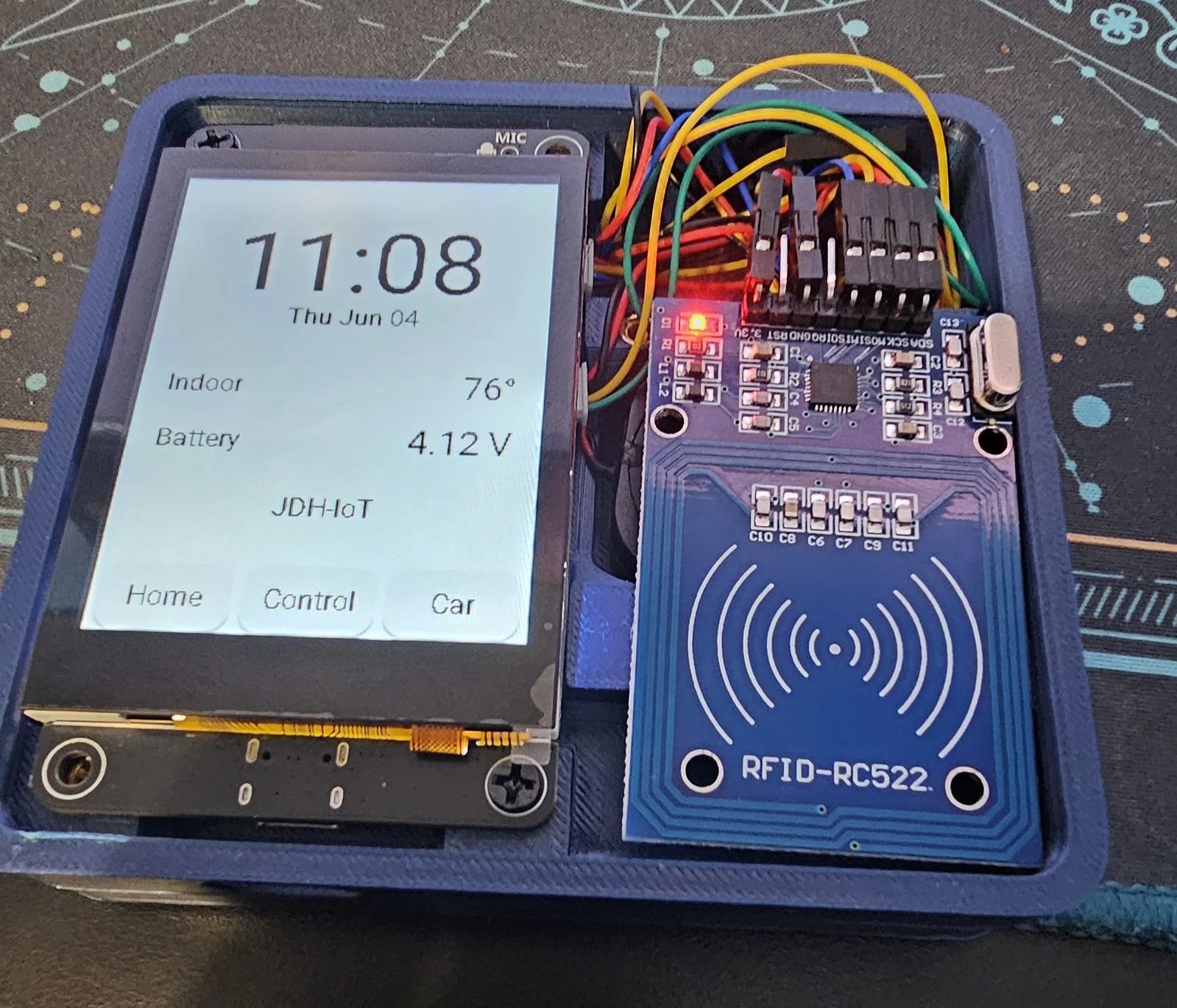

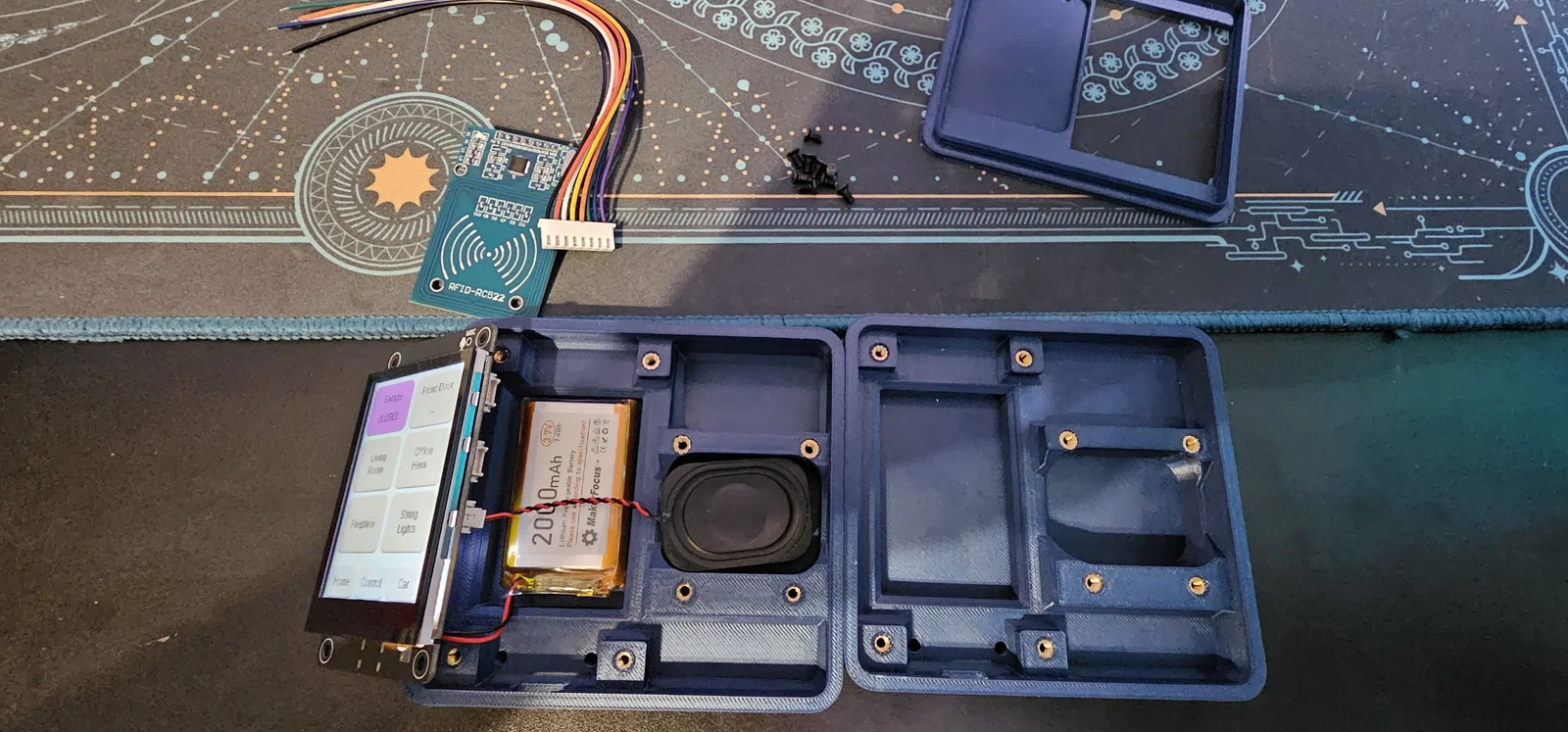

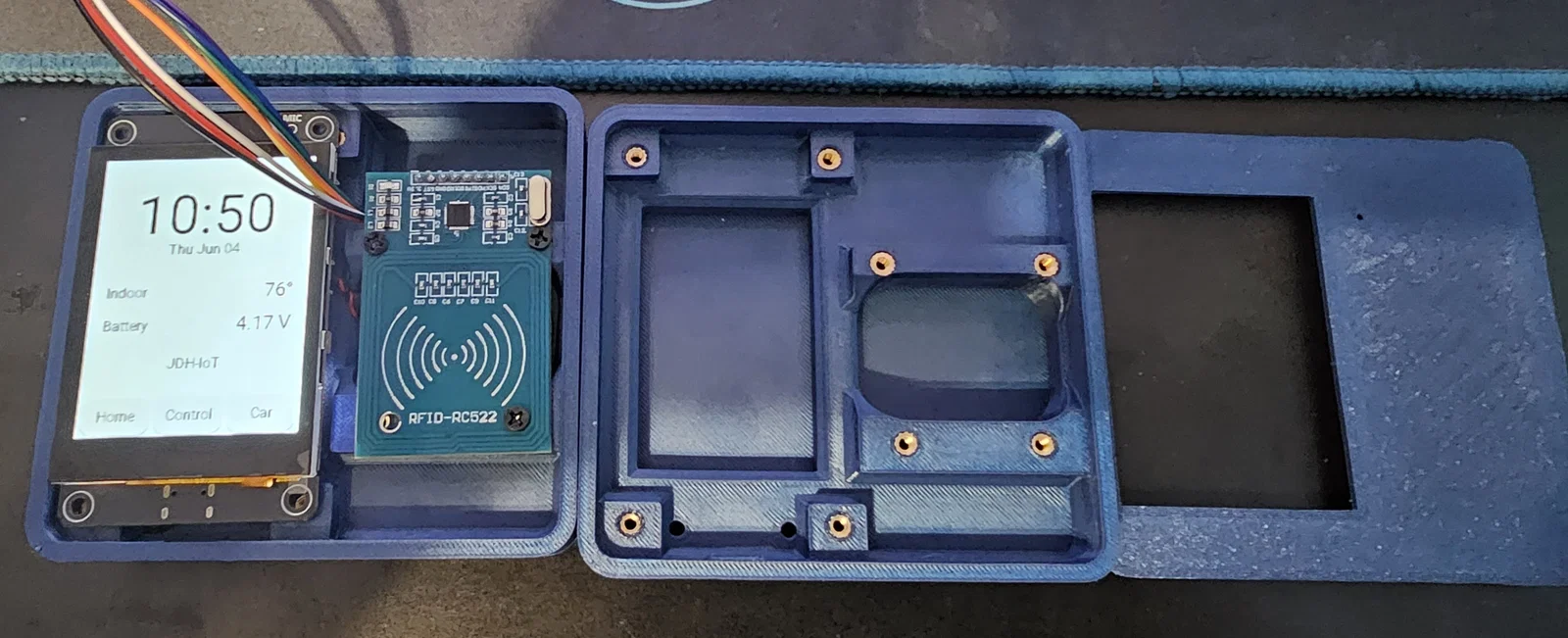

Đây là vỏ hộp in 3D được thiết kế cho mô-đun màn hình cảm ứng điện dung IPS 2.8" 240x320 Hosyond ESP32-S3, có không gian bên trong để đặt loa, pin lithium 2000mAh và mô-đun đọc thẻ RFID/NFC RC522.

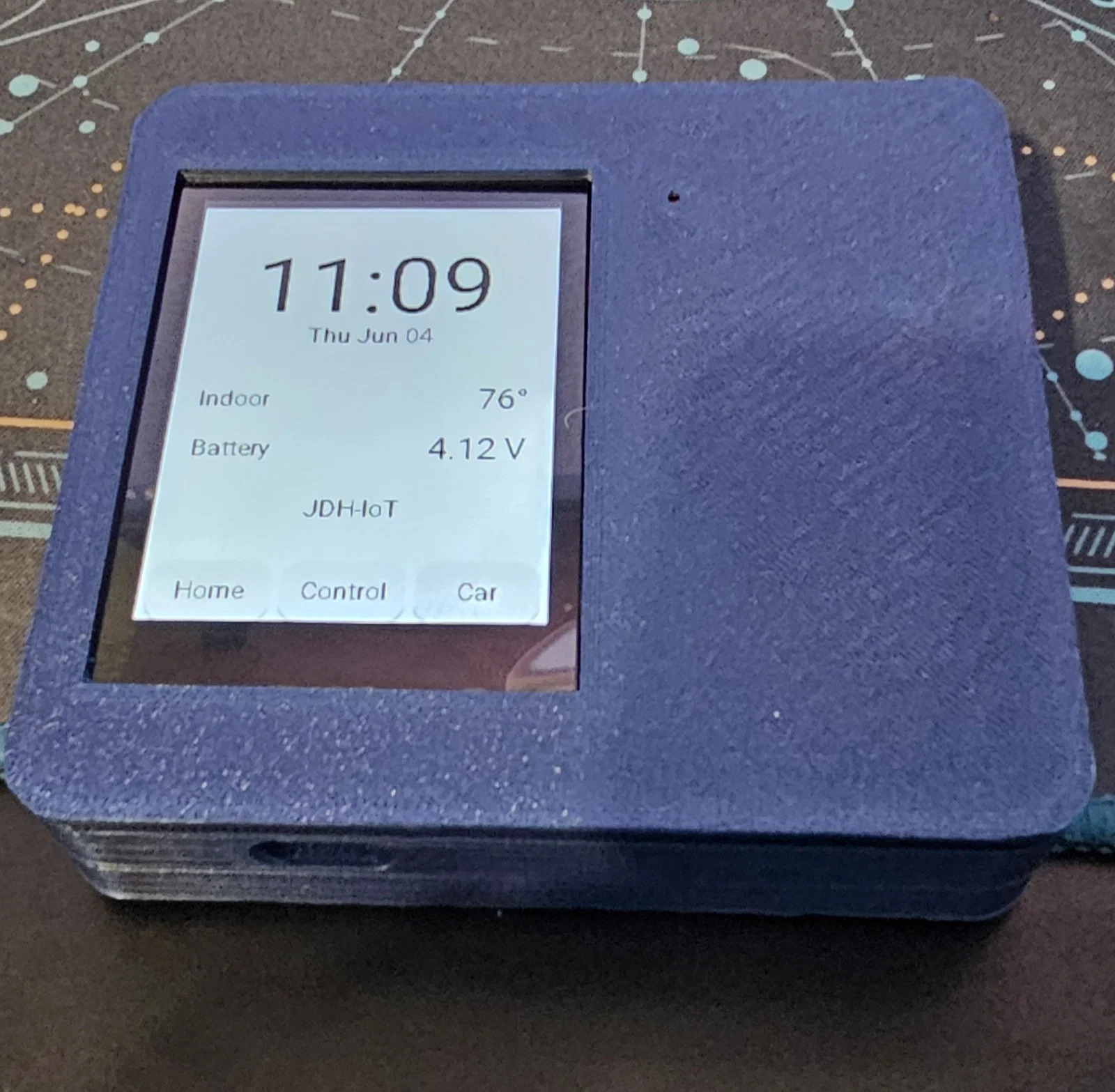

Tôi thiết kế vỏ hộp này như một trạm điều khiển nhỏ để treo tường hoặc để bàn cho Home Assistant / ESPHome. Màn hình có thể hiển thị bảng điều khiển, trạng thái thiết bị, điện áp pin, trạng thái quét RFID và các nút điều khiển cảm ứng cho khóa cửa, cửa gara, đèn, các kịch bản (scenes) hoặc các hệ thống tự động hóa khác.

Đặc điểm

• Vừa vặn với mô-đun màn hình cảm ứng Hosyond ESP32-S3 2.8"
• Có không gian tích hợp cho đầu đọc RFID RC522
• Hỗ trợ loa trong sử dụng cổng kết nối trên bo mạch
• Có chỗ cho pin 2000mAh
• Tiếp cận dễ dàng cổng USB/nguồn
• Được thiết kế chuyên dụng cho bảng điều khiển/điều khiển ESPHome
• Hoạt động tốt như một bảng điều khiển RFID, trạm truy cập hoặc màn hình cảm ứng Home Assistant cỡ nhỏ
• Có thể dùng cho các dự án như:
  • Máy quét móc khóa RFID
  • Điều khiển khóa cửa chính
  • Điều khiển cửa gara
  • Bảng điều khiển chạy bằng pin
  • Bộ điều khiển kịch bản Home Assistant
  • Trạm màn hình cảm ứng IoT ESP32-S3

Phần cứng sử dụng

• Mô-đun màn hình cảm ứng Hosyond ESP32-S3 (LCD IPS 2.8" 240x320, WiFi/Bluetooth, cảm ứng điện dung)
• Mô-đun RFID RC522
• Loa nhỏ kết nối với cổng loa của bo mạch
• Pin lithium 2000mAh
• Dây nối / đầu nối Dupont
• Ốc vít, ốc cấy nhiệt (heat-set inserts), băng keo hoặc keo dán tùy theo cách lắp ráp của bạn

Link mô-đun trên Amazon: https://www.amazon.com/dp/B0FKG7WRWV

Ghi chú về đấu dây

Vì bo mạch ESP32-S3 có số lượng chân cắm hạn chế, RC522 được đấu nối qua các chân mở rộng sẵn có.

Cách đấu dây RC522 gợi ý:

Loa và pin được kết nối trực tiếp vào các cổng tương ứng trên bo mạch.

Firmware

Tôi đang sử dụng ESPHome với:

• Màn hình ILI9341 qua SPI
• Cảm ứng điện dung FT63x6
• RFID RC522 qua SPI
• Hỗ trợ loa I2S/trình phát nhạc
• Theo dõi điện áp pin
• Đèn trạng thái RGB
• Giao diện bảng điều khiển LVGL
• Tích hợp API Home Assistant

Ví dụ ứng dụng

Trạm truy cập RFID

Gán một móc khóa RFID để điều khiển chốt cửa chính và một cái khác để đóng/mở cửa gara thông qua các tự động hóa của Home Assistant.

Bảng điều khiển Home Assistant

Dùng màn hình cảm ứng để hiển thị:

• Trạng thái khóa cửa chính
• Trạng thái cửa gara
• Điện áp pin
• Trạng thái WiFi
• Thẻ RFID vừa quét gần nhất
• Các nút bấm cho thiết bị hoặc kịch bản thông dụng

Bộ điều khiển IoT di động

Với pin và loa bên trong, thiết bị này có thể dùng làm bộ điều khiển màn hình cảm ứng di động cho các thử nghiệm ESPHome hoặc Home Assistant.

Lưu ý khi in

Thiết lập khuyến nghị:

• Vật liệu: PLA, PETG hoặc loại tương đương
• Chiều cao lớp: 0.2mm
• Tường: 3 lớp
• Infill: 15–25%
• Supports: tùy thuộc vào hướng in và máy in của bạn
• Brim: tùy chọn, hữu ích nếu in các tấm phẳng lớn

Để đạt kết quả tốt nhất, hãy thử lắp màn hình, pin, loa và mô-đun RFID vào trước khi lắp ráp hoàn thiện. Tùy thuộc vào dung sai của máy in và kích thước thực tế của pin/loa/mô-đun RC522, bạn có thể cần chà nhám nhẹ hoặc chỉnh sửa nhỏ.

Mẹo lắp ráp

• Kiểm tra màn hình ESP32-S3 và mô-đun RFID trước khi gắn vào vỏ.
• Đảm bảo RC522 quét ổn định trước khi đóng vỏ.
• Giữ dây điện RFID càng ngắn càng tốt.
• Không cấp nguồn 5V cho RC522.
• Đảm bảo pin được bảo vệ và không bị chèn ép.
• Tránh nén pin lithium bên trong vỏ hộp.
• Sử dụng mút dính, băng keo hoặc kẹp cố định để pin không bị xê dịch.
• Đi dây sao cho chúng không ép vào mặt sau của màn hình.

Lưu ý an toàn

Pin lithium có thể nguy hiểm nếu bị thủng, dập, chập mạch hoặc sạc sai cách. Hãy sử dụng loại pin có mạch bảo vệ. Không để các thiết bị dùng pin tự chế hoạt động mà không có sự giám sát trong khi sạc.

Nếu dùng thiết bị này để điều khiển khóa cửa hoặc cửa gara, hãy giữ logic bảo mật thực tế trên Home Assistant hoặc bộ điều khiển tin cậy khác. Thẻ RFID có thể bị sao chép, vì vậy hãy coi đây là bộ điều khiển tiện lợi thay vì hệ thống an ninh bảo mật cao.
