Space Drop - Bản tùy biến cho Seeed XIAO RP2040

Đây là mẫu mô hình hộp chơi game được phát triển dựa trên Space Drop Solder Kit do HackMakeMod sản xuất. Mô hình này dành cho những ai muốn tự làm dự án này và đã có sẵn linh kiện. Tôi tự thiết kế hộp game, còn phần vỏ cho Seeed Xiao RP2040 thì được chỉnh sửa từ . Tôi cũng đã tùy chỉnh lại code của HackMakeMod để tương thích với vi điều khiển Seeed Xiao RP2040 và thêm vài cải tiến nhỏ để dùng tiện hơn.

CÁCH CHƠI:

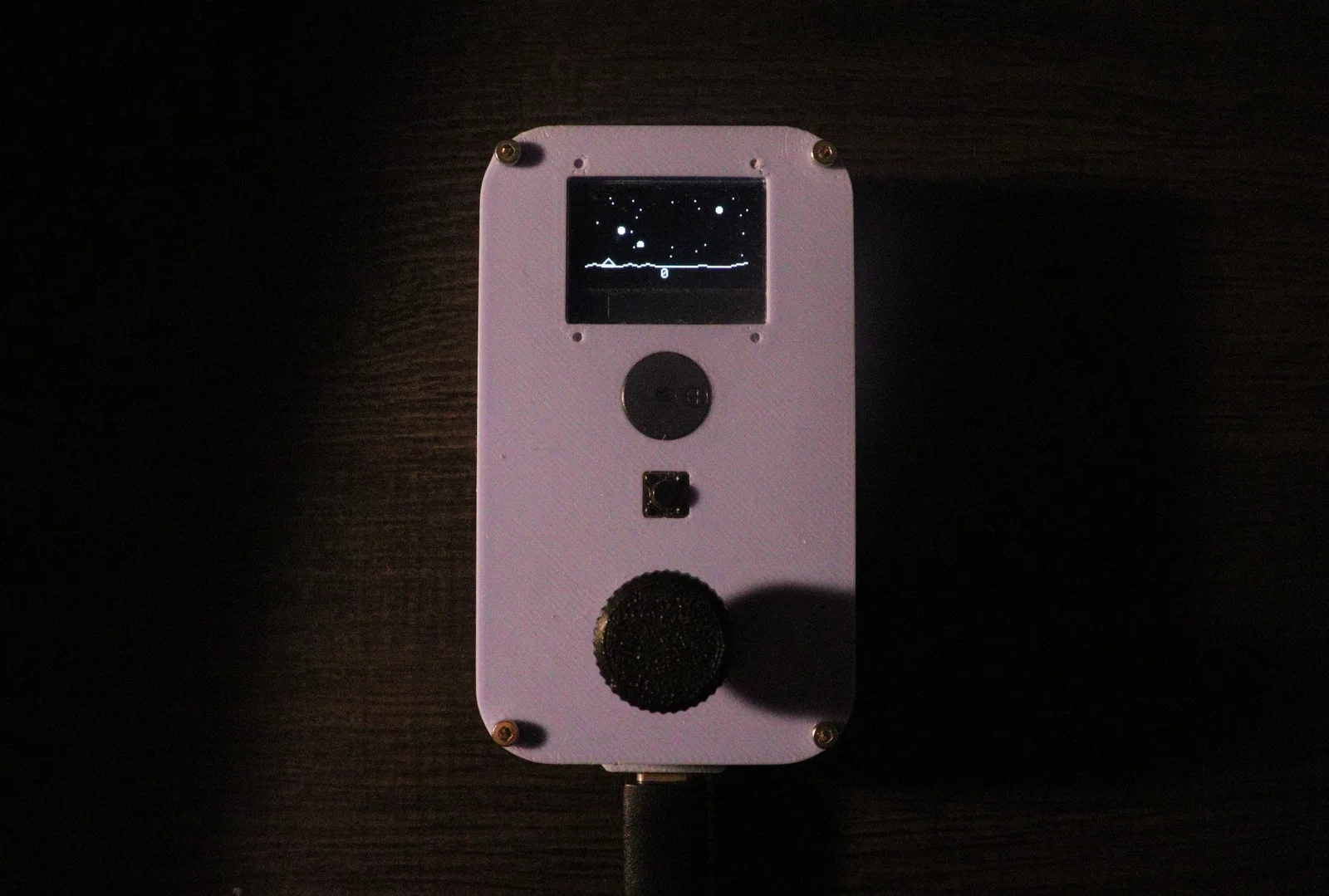

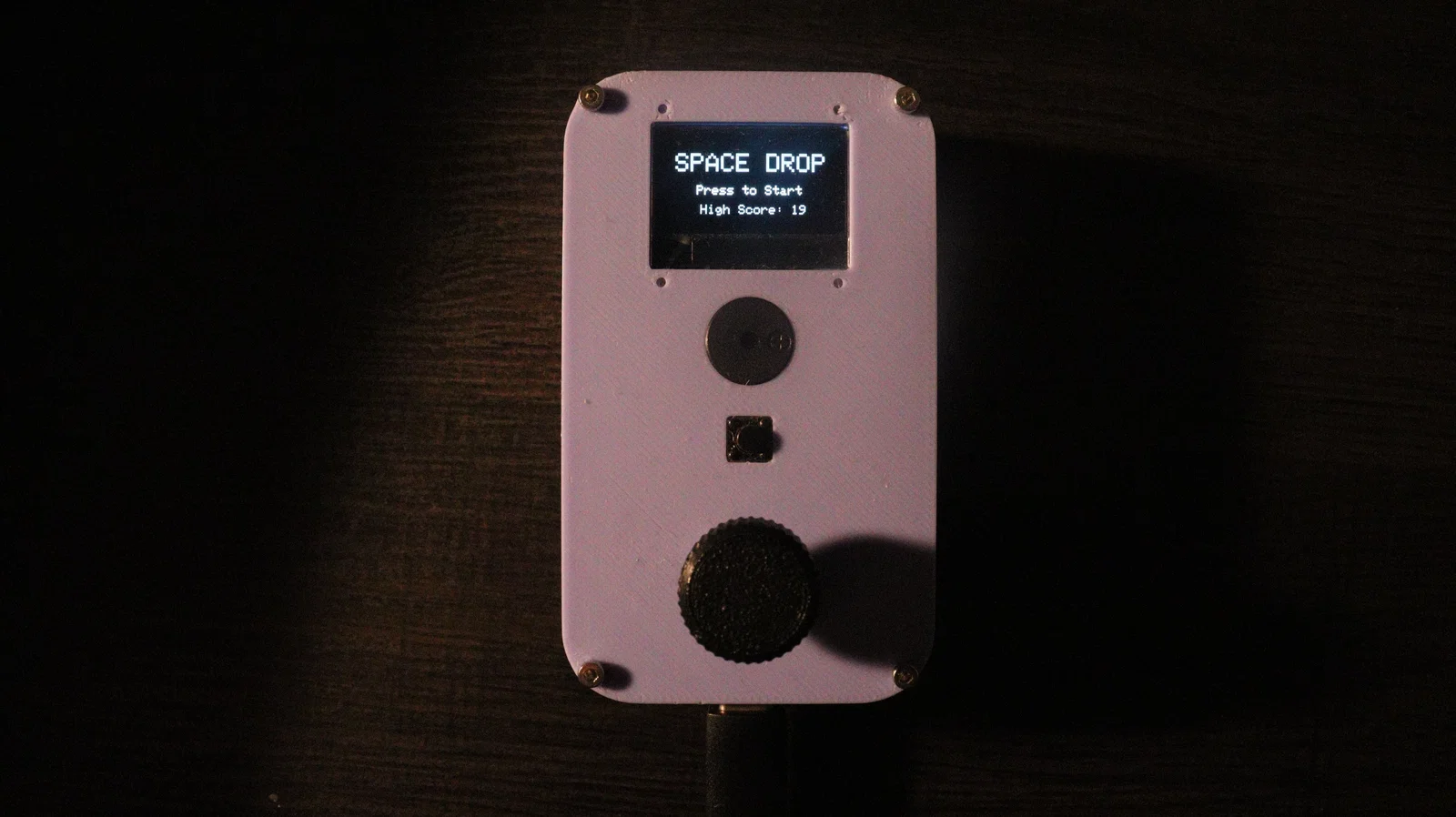

Cắm cáp USB-C để cấp nguồn, game sẽ vào menu chính và hiển thị điểm cao nhất. Nhấn nút để bắt đầu. Gạt chiết áp sang trái/phải để di chuyển và nhấn nút để bắn. Hãy bắn hạ càng nhiều thiên thạch càng tốt; nếu chúng chạm đất là bạn thua. Điểm cao được lưu tự động vào bộ nhớ flash.

Để reset điểm cao: Ở màn hình game over, vặn hết chiết áp sang phải rồi giữ nút. Một menu xác nhận sẽ hiện ra. Bạn vặn hết chiết áp sang trái và giữ để reset điểm.

DANH SÁCH LINH KIỆN (BOM):

• 1x Seeed Xiao RP2040
• Nhựa in PLA hoặc PETG
• Dây điện 22 AWG
• Ống co nhiệt để cách điện
• Thiếc hàn và mỏ hàn
• 1x Chiết áp 10k
• 1x Nút nhấn Tactile 6mm
• 1x Còi chíp (Piezo Buzzer) loại chủ động
• 1x Màn hình OLED 128x64 SSD1306
• 4x Ốc M2 8mm (gắn tấm mặt trên)
• 4x Ốc M2 4mm (gắn màn hình OLED)

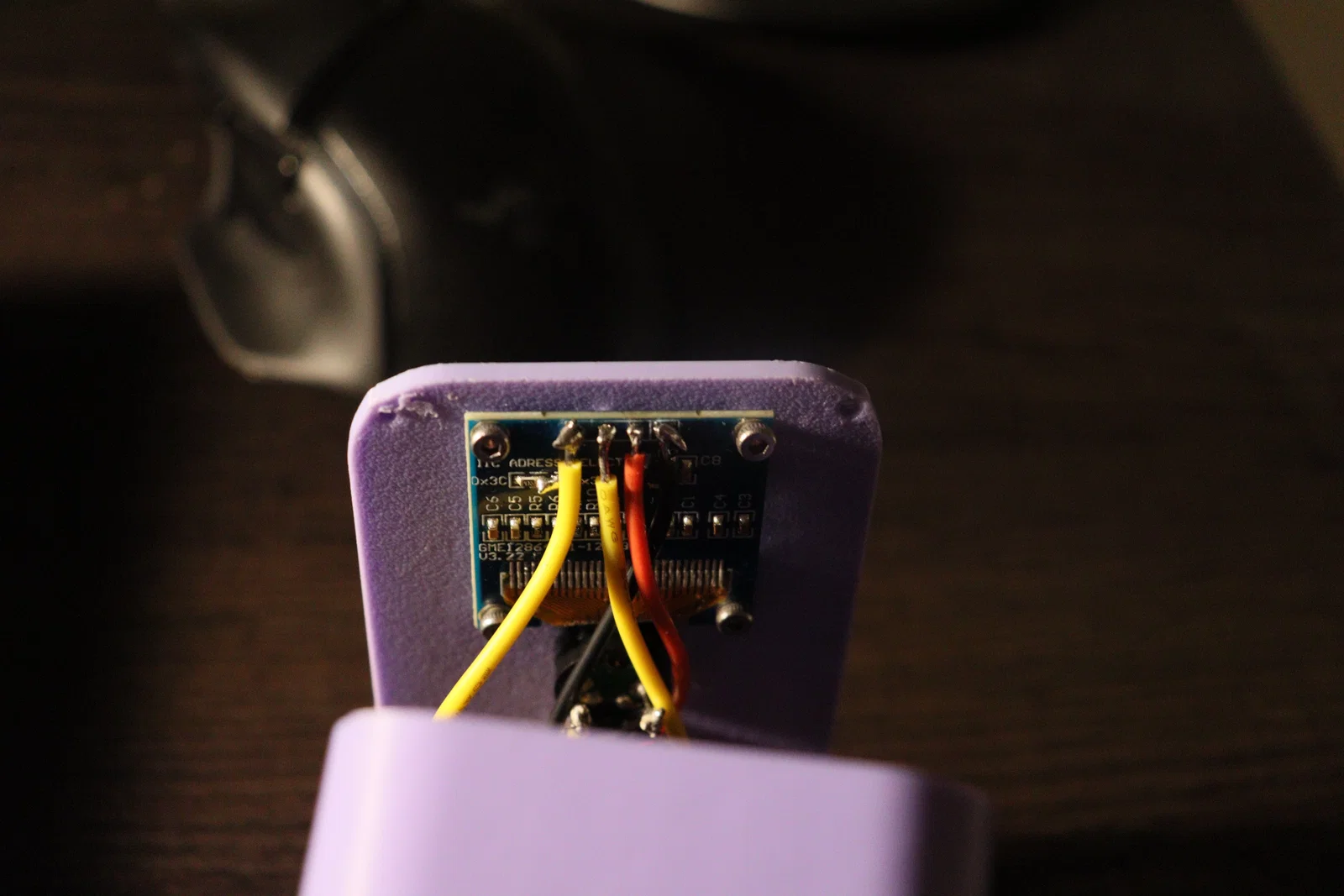

Lắp ráp khá đơn giản. Mọi linh kiện trừ Xiao đều gắn lên tấm mặt trên. Màn hình OLED gắn bằng 4 ốc M2 4mm từ mặt sau. Chiết áp lắp từ phía sau rồi vặn đai ốc từ phía trước. Còi và nút nhấn chỉ cần ép chặt vào khe, nhưng tôi khuyên bạn nên cho thêm chút keo dán sắt cho chắc.

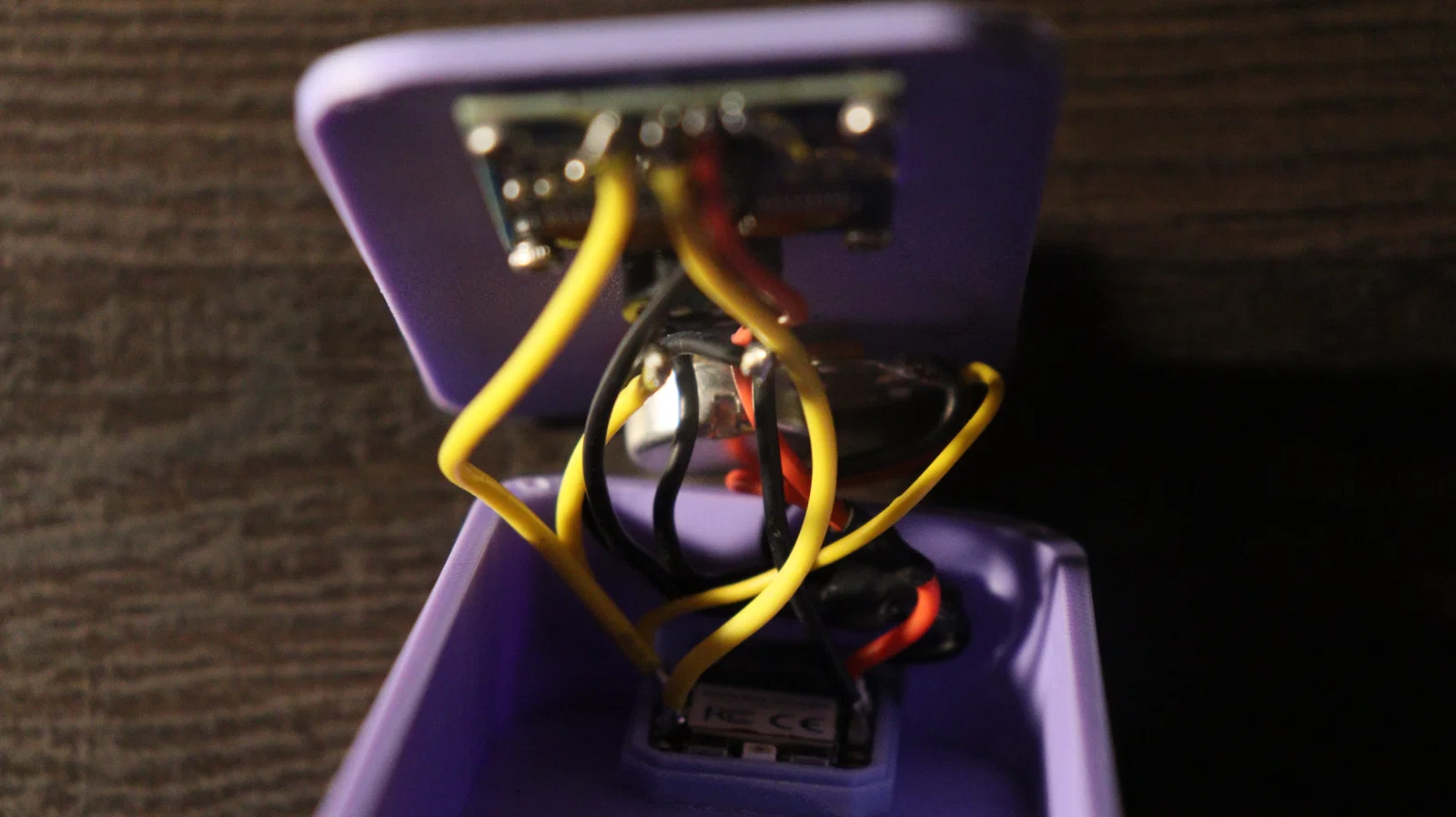

Lắp Xiao và đi dây là phần hơi khoai một chút.

Lời khuyên duy nhất của tôi là hãy gom tất cả các dây 3.3V và GND lại thành một dây chung để dễ hàn vào các chân tương ứng trên Xiao. Bạn cũng nên hàn mọi thứ bên ngoài trước khi đặt vào hộp, làm vậy sẽ dễ dàng hơn nhiều so với việc vừa nhét vào hộp vừa hàn như tôi đã làm.

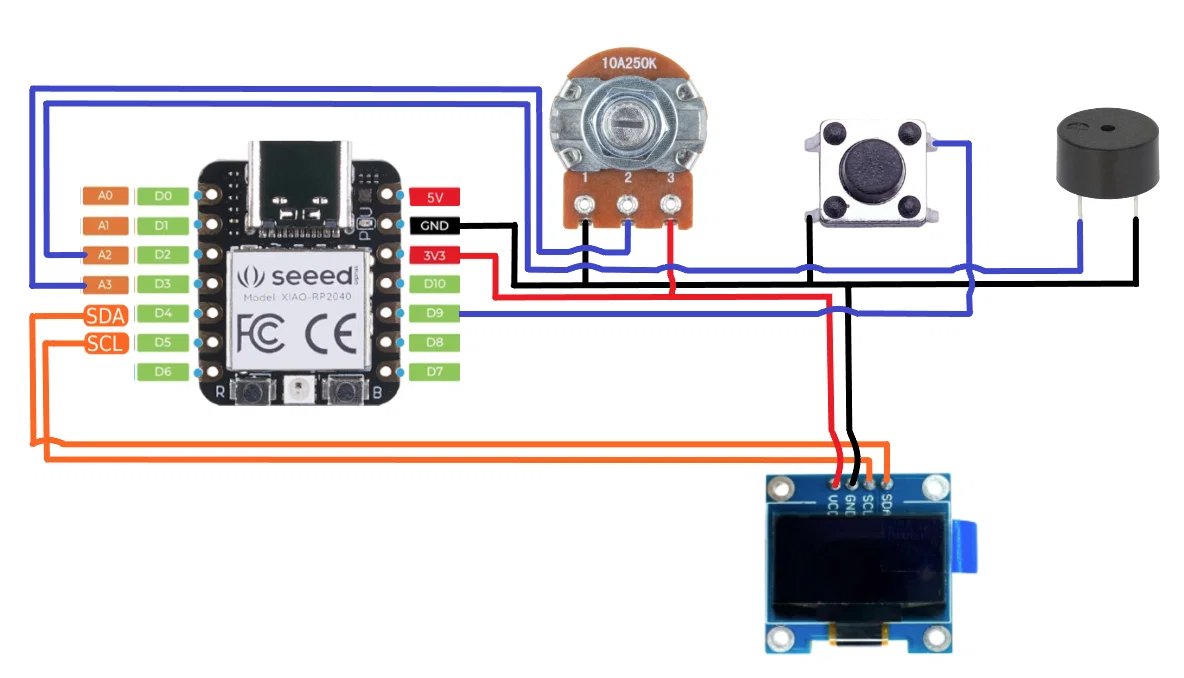

Trong phần ảnh có sơ đồ đi dây chi tiết giữa các linh kiện và Xiao. Bạn cứ bình tĩnh mà làm, nhìn nó sẽ hơi giống bát mì sợi đấy.

Xiao được lắp trong vỏ bằng cách ép chặt. Lỗ trên "GameBoxBottom" giúp bạn căn chỉnh "XIAO_RP2040_MODIFIEDTOP_v1.2", sau đó bạn dán keo để giữ cố định.

Lắp ốc lại, cắm cáp USB và nạp code vào là xong, thứ tự thế nào cũng được.

Xong rồi đó! ( :D )
