Bộ chuyển đổi cuộn nhựa Prusament cũ sang Smart Spool

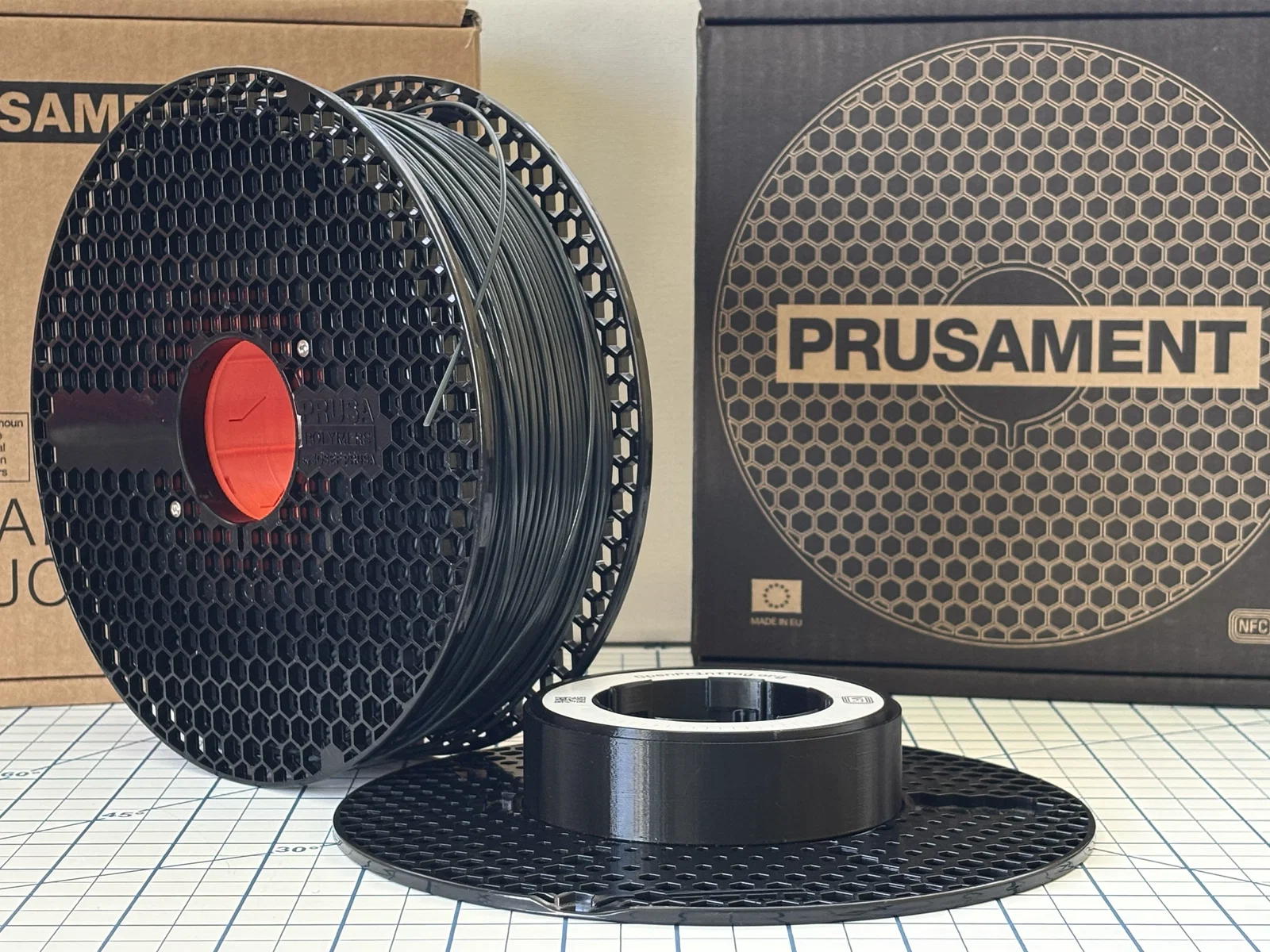

Thay vì bỏ đi các mặt cuộn nhựa Prusament cũ, bạn hãy thử tận dụng chúng để tạo thành một cuộn nhựa thông minh (smart spool) tương thích với các loại lõi nhựa nạp lại 900g của Prusa. Bộ chuyển đổi này thay thế lõi các tông cũ của cuộn nhựa, gồm hai phần có thể xoay và khóa chặt vào nhau mà không cần dụng cụ chuyên dụng. Ngoài ra, bộ chuyển đổi này còn có tùy chọn gắn thêm OpenPrintTag, tuy nhiên có một lưu ý nhỏ.

Lưu ý về OpenPrintTag

Do thiết kế hình học của các mặt cuộn nhựa, thẻ tag sẽ nằm ở chính giữa lõi cuộn. Điều này đi ngược lại với khuyến nghị của OpenPrintTag là nên đặt thẻ gần cạnh cuộn nhựa; việc này có thể ảnh hưởng đến khả năng đọc thẻ trên một số thiết bị. Bên cạnh đó, các ốc vít kim loại trong bộ chuyển đổi cũng có khả năng gây ảnh hưởng đến hiệu suất quét.

Tuy nhiên, trong các bài kiểm tra thực tế bằng iPhone, cả hai yếu tố trên đều không gây ảnh hưởng đáng kể đến khả năng đọc thẻ.

Phần cứng cần thiết

Bạn cần chuẩn bị các vật dụng sau để lắp ráp (cho mỗi cuộn nhựa):

• 4 ốc vít M3x12–20 (ưu tiên dùng ốc ngắn); loại đầu cúc (button head) hoặc đầu lục giác (socket head) vừa với lỗ lục giác trên cuộn Prusament (đường kính tối đa 7mm) đều dùng được.
• 4 đai ốc M3 (hex nuts)
• 1 OpenPrintTag (tùy chọn); có thể mua tại Prusa eShop

Hướng dẫn in

Thiết kế tối ưu cho đầu phun 0.4mm. In hai phần của bộ chuyển đổi theo hướng như file gốc; cài đặt tiêu chuẩn, chiều cao lớp in 0.2mm, không cần support.

Để đảm bảo độ bền nhiệt, hãy chọn vật liệu có khả năng chịu nhiệt tương đương hoặc tốt hơn loại nhựa bạn định nạp. Các phần này đã được thử nghiệm thành công với PETG.

Lắp ráp

Tách cuộn nhựa cũ

Từ phía trong cuộn, dùng lực dọc theo chu vi của lõi các tông để tách nó ra khỏi mặt cuộn nhựa. Lưu ý rằng các cuộn Prusament xám chịu nhiệt cao thường được dán keo vào lõi, nên có thể cần dùng lực mạnh hơn.

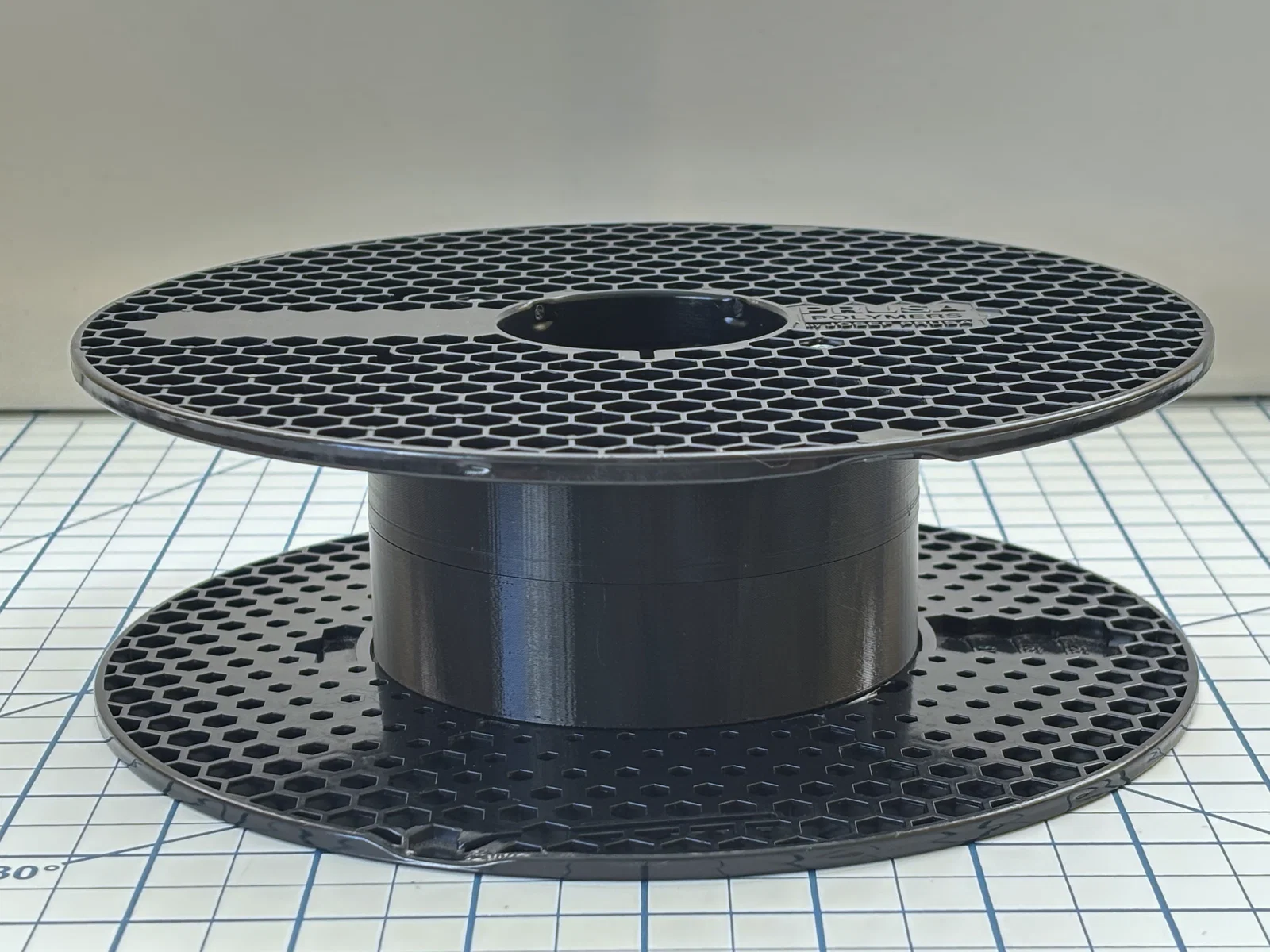

Gắn bộ chuyển đổi

Ấn chặt các đai ốc vào các rãnh tương ứng (2 cái mỗi bên) bằng cờ lê lục giác hoặc dụng cụ tương tự.

Căn chỉnh rãnh ở giữa mặt cuộn nhựa với phần khuyết tương ứng trên mỗi bộ chuyển đổi, sau đó trượt từng bên vào.

Xác định hai lỗ ốc vít sao cho thẳng hàng với họa tiết lục giác trên bộ chuyển đổi. Bắt vít cố định bộ chuyển đổi vào mặt cuộn nhựa tại các điểm này. Đừng vặn quá chặt.

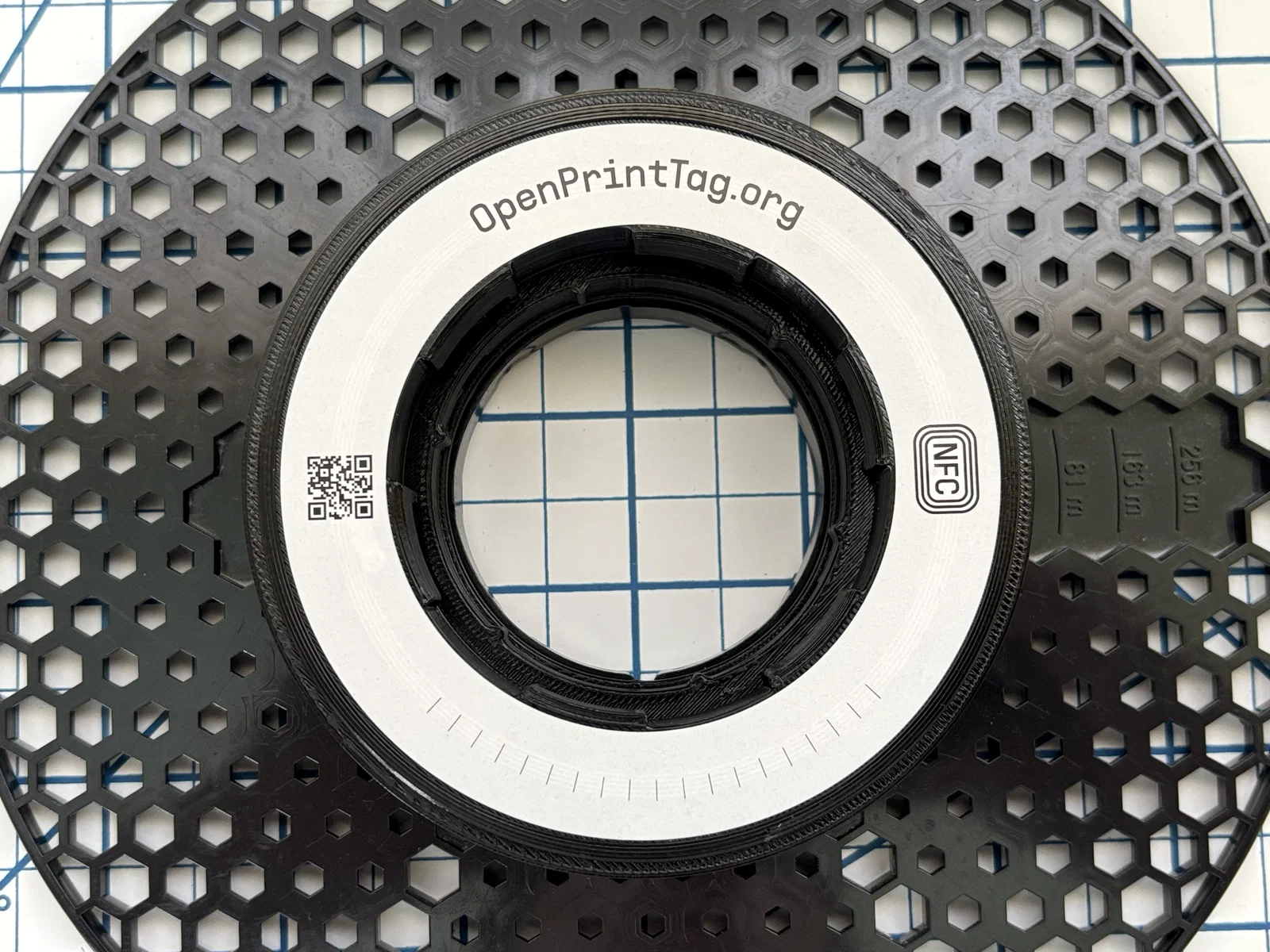

Gắn OpenPrintTag

Nên dán thẻ tag ở mặt trong để dễ dàng tiếp cận và thay thế khi cần. Hãy đảm bảo bề mặt dán sạch và phẳng.

Nạp nhựa vào cuộn

Cảnh báo: Hãy cẩn thận khi cầm cuộn nhựa nạp lại và kiểm tra kỹ các vòng nhựa bên trong. Những loại này thường được quấn rất chặt, bất kỳ sự xáo trộn nào ở vòng nhựa bên trong cũng có thể khiến bạn khó lồng vào lõi cuộn.

Nếu cuộn nhựa của bạn được buộc bằng dây đai trong suốt, hãy trượt các thanh giữ màu cam ra mặt ngoài.

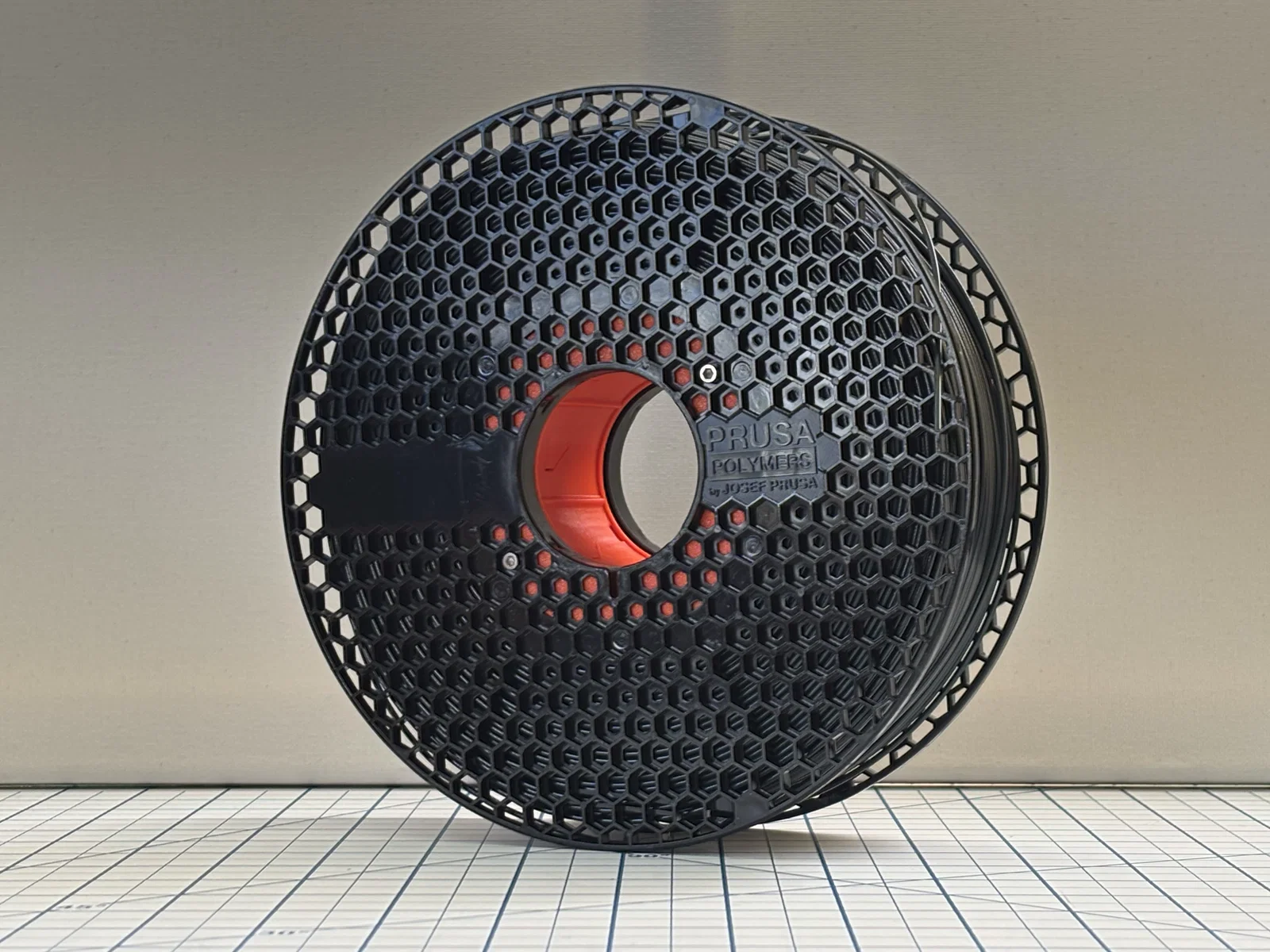

Trượt cuộn nhựa vào một mặt của cuộn nhựa vừa lắp ráp. Nếu thấy cản trở, đừng dùng quá nhiều lực để tránh làm xẹp các vòng nhựa bên trong. Hãy trượt cuộn nhựa vào thật đều; nếu vẫn bị kẹt, bạn có thể thử: lật ngược cuộn nhựa hoặc dùng tay chỉnh lại các vòng nhựa bên trong cho thẳng.

Cẩn thận lắp mặt còn lại của cuộn nhựa vào, sau đó xoay để khóa chặt. Bạn sẽ biết hai bên đã khớp hoàn toàn khi các gờ bên trong lõi được căn thẳng với nhau.

Tháo dây đai ra—giờ thì không thể quay đầu lại được nữa! Với độ hở lớn hơn, bạn có thể dễ dàng rút chúng ra ngoài.
