Khuôn định vị lắp đặt bộ sạc MagSafe Hagibis KM30 cho xe điện Toyota / Subaru

Hagibis KM30 là món phụ kiện cực kỳ hữu ích, giúp giữ chặt điện thoại có MagSafe của bạn, tránh bị văng khỏi đế sạc khi nhấn ga mạnh.

Cái khuôn (jig) này được thiết kế để giúp bạn lắp đặt đế sạc KM30 một cách dễ dàng và gọn gàng hơn bằng cách cố định vị trí đế sạc nằm chính giữa, đồng thời giữ cho phần chữ thập ở giữa thẳng hàng theo chiều dọc.

Khi in, bạn hãy để mặt chữ thập hướng lên trên. Lưu ý là thanh ngang ở dưới cùng sẽ cao hơn các phần khác của khuôn một chút; chi tiết này dùng để căn chỉnh khuôn khớp với bộ sạc trên xe.

Cách sử dụng

Đừng vội lắp miếng cao su chữ thập nhỏ đi kèm với KM-30 vào nhé.

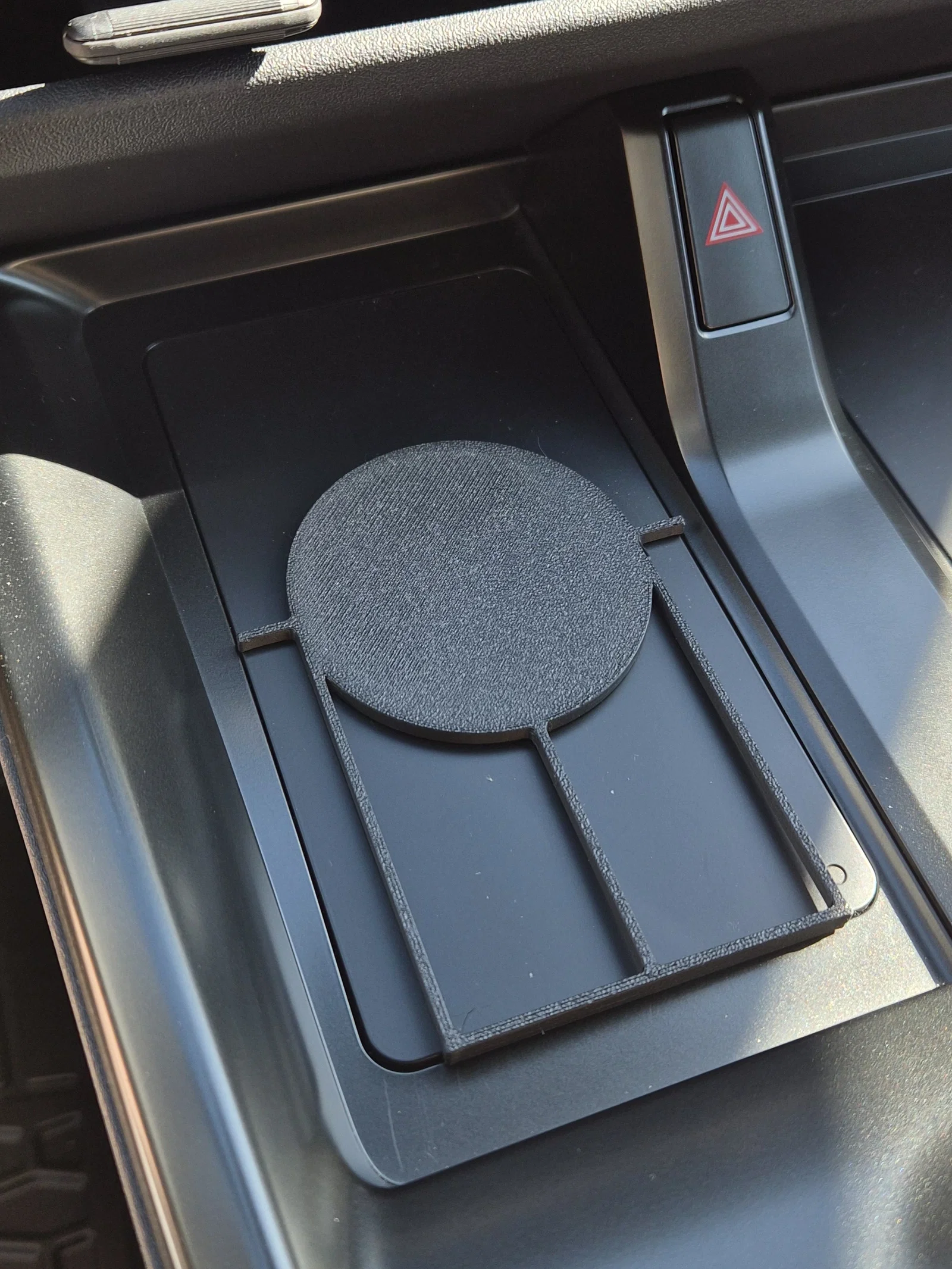

• Đặt KM30 vào phần hình tròn của khuôn, xoay nhẹ từ từ cho đến khi bạn cảm thấy phần chữ thập ở giữa "khớp" vào đúng vị trí. Tùy vào độ sai số của máy in, KM30 sẽ được giữ lại nhẹ nhàng bằng ma sát.

• Bóc lớp keo dán phía sau.

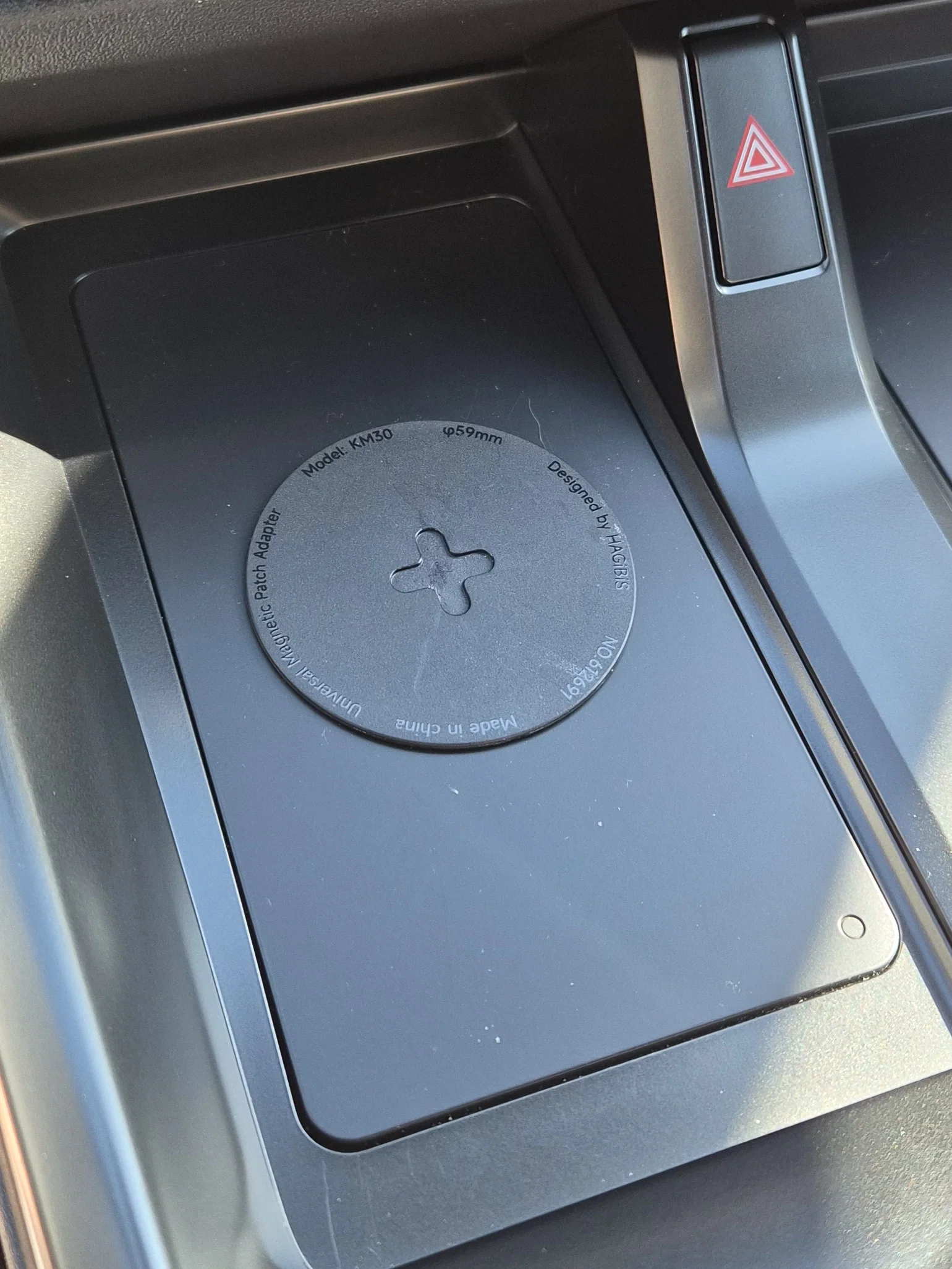

• Căn chỉnh thanh ngang dưới cùng của khuôn trùng với cạnh dưới của đế sạc trên xe. Nó sẽ tựa vào mép ngoài của đế sạc.

• Kiểm tra độ lệch hai bên bằng hai cánh tay nhỏ ở hai bên khuôn.

• Nhấn mạnh xuống để keo dính chặt.

Tôi có đính kèm tệp nguồn OpenSCAD nếu bạn cần điều chỉnh độ cao của đế sạc cho khớp với vị trí MagSafe trên điện thoại của mình.

Thiết bị này được thiết kế chủ yếu cho các dòng xe điện của Toyota và Subaru (C-HR+, Uncharted, bZ, Solterra, Woodland và Trailseeker). Nó cũng có thể hoạt động trên các dòng xe khác, miễn là bề mặt bộ sạc hơi nhô cao hơn so với khu vực xung quanh.
