Mô hình đồng hồ analog giáo dục (Analog Teaching Clock)

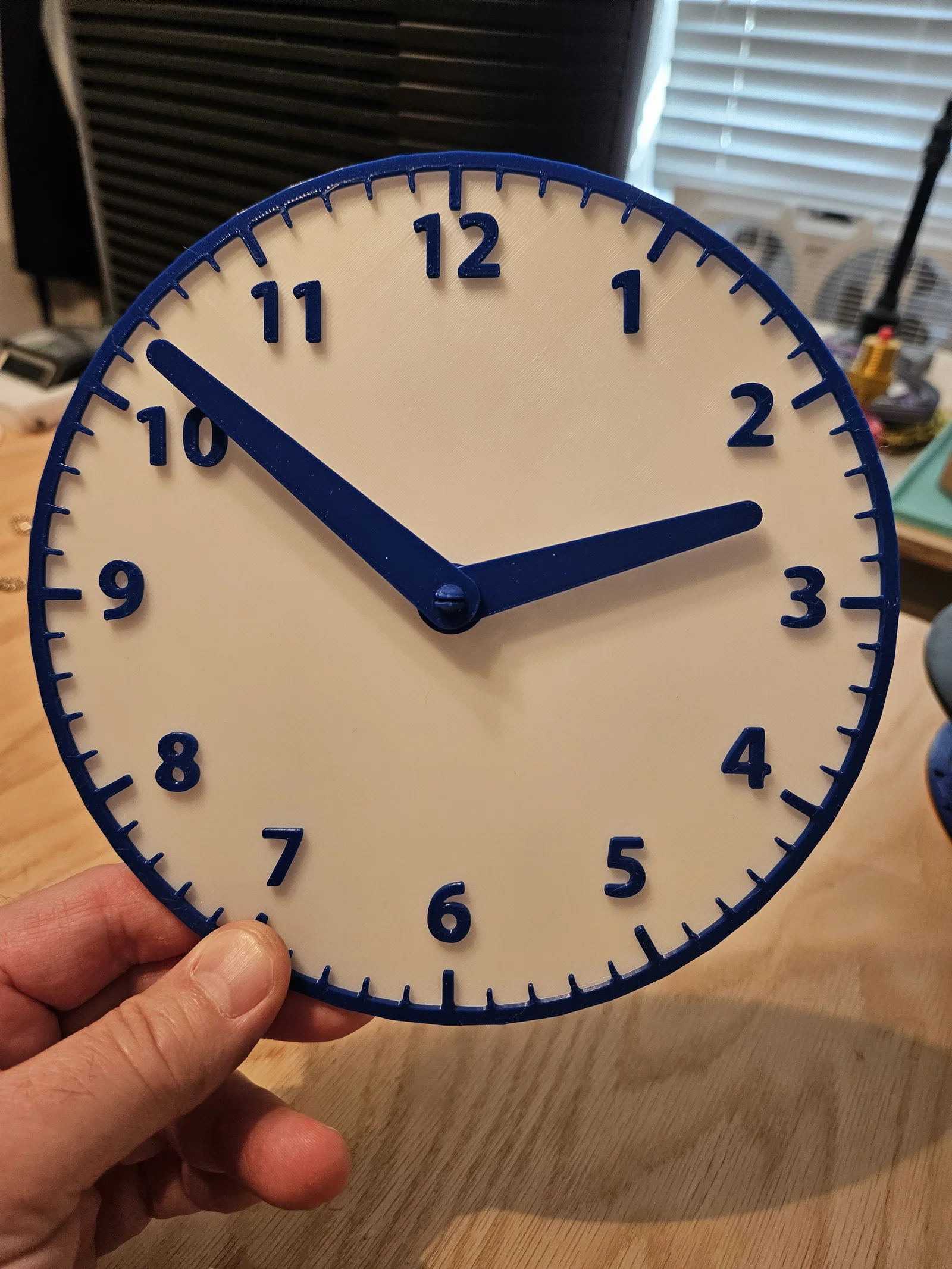

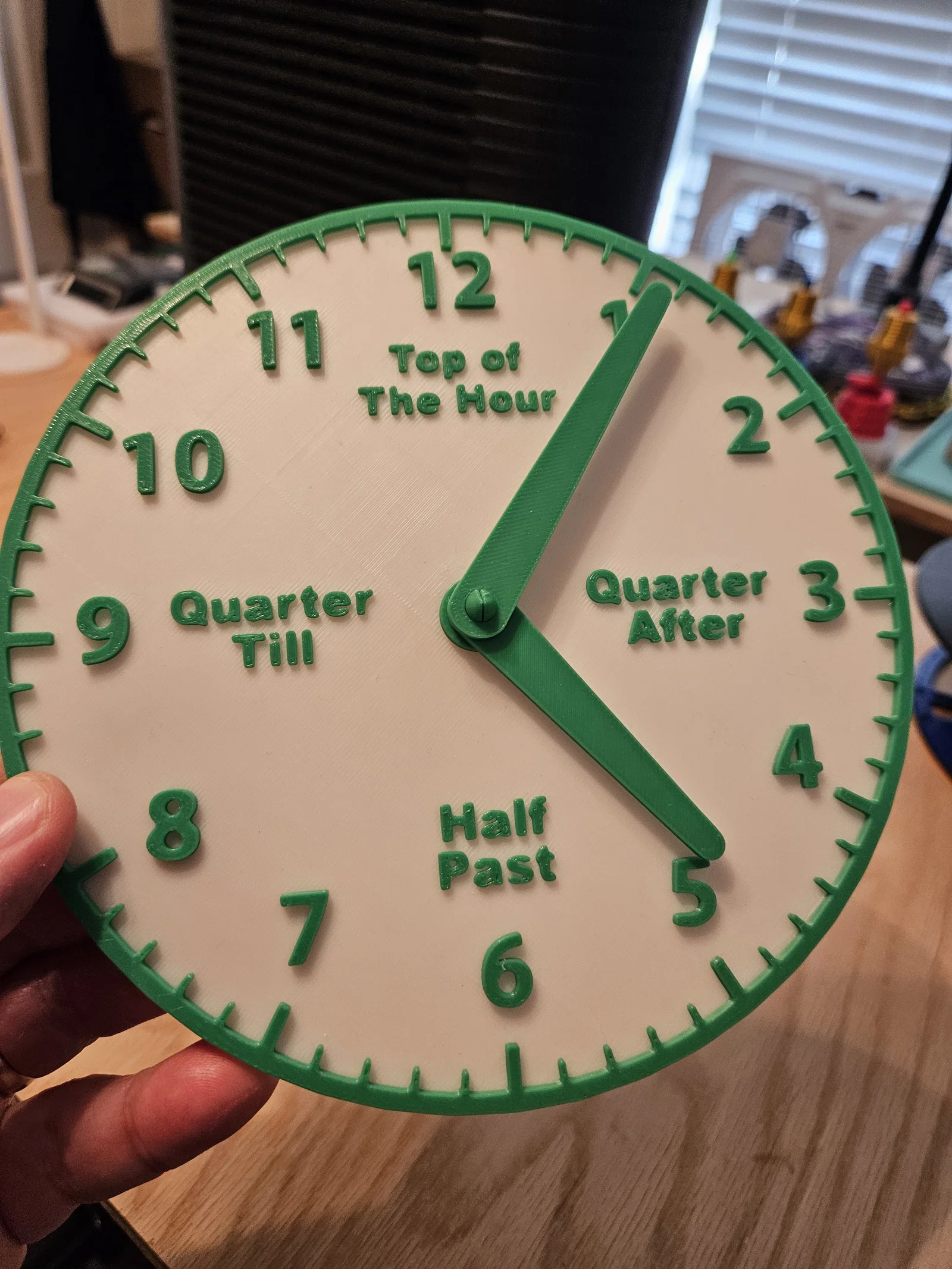

Mô hình này bao gồm hai phiên bản đồng hồ analog với kim có thể xoay được. Một loại có mặt đồng hồ tiêu chuẩn với các chữ số và vạch phút. Loại còn lại bao gồm cả chữ số, vạch phút, cùng các cụm từ chỉ thời gian mỗi 15 phút (ví dụ: "top of the hour", "quarter after", v.v.). Mình thiết kế mô hình này để dạy từ vựng chỉ thời gian cho người lớn mới bắt đầu học tiếng Anh, nhưng cũng rất phù hợp cho trẻ em.

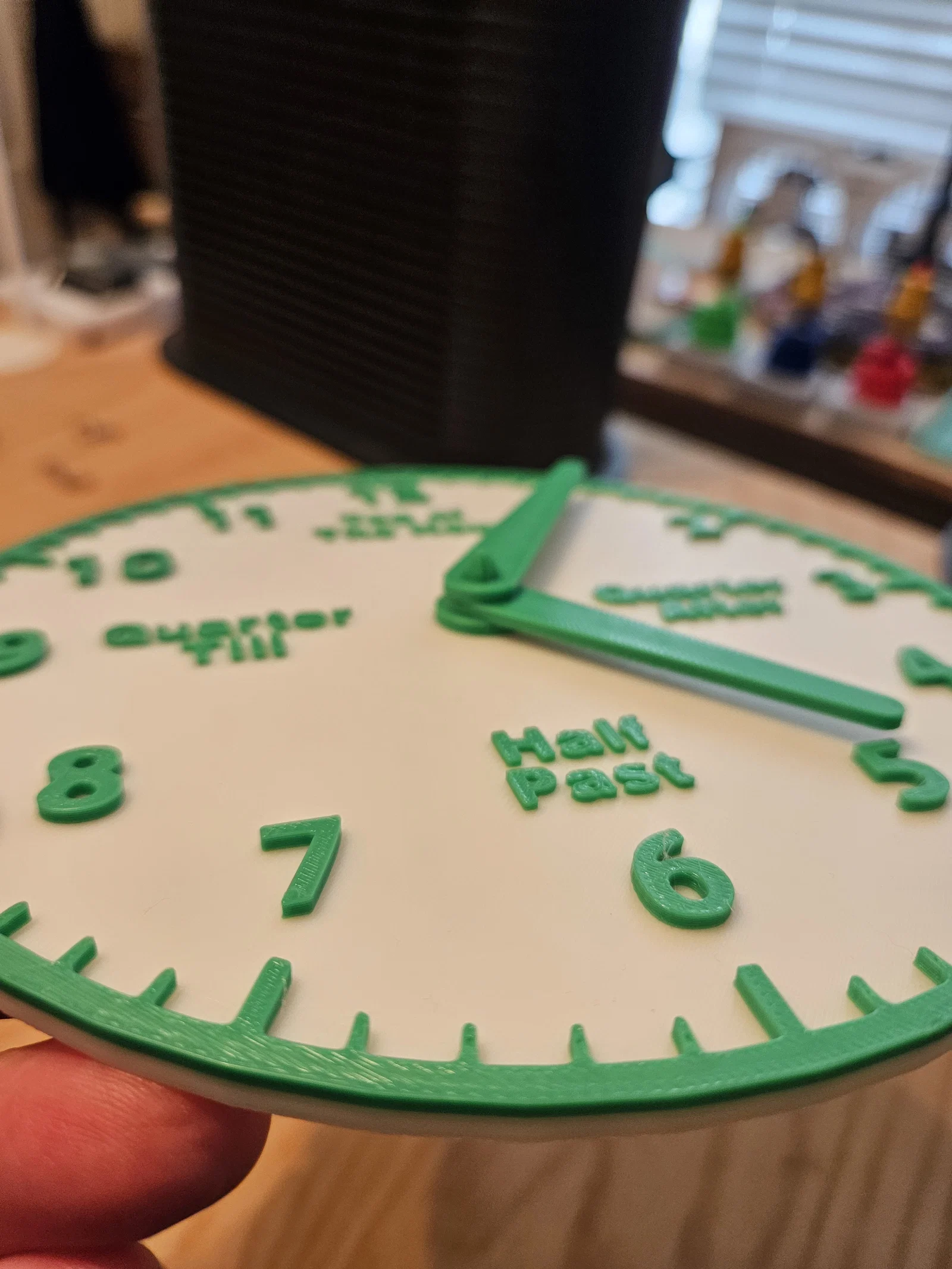

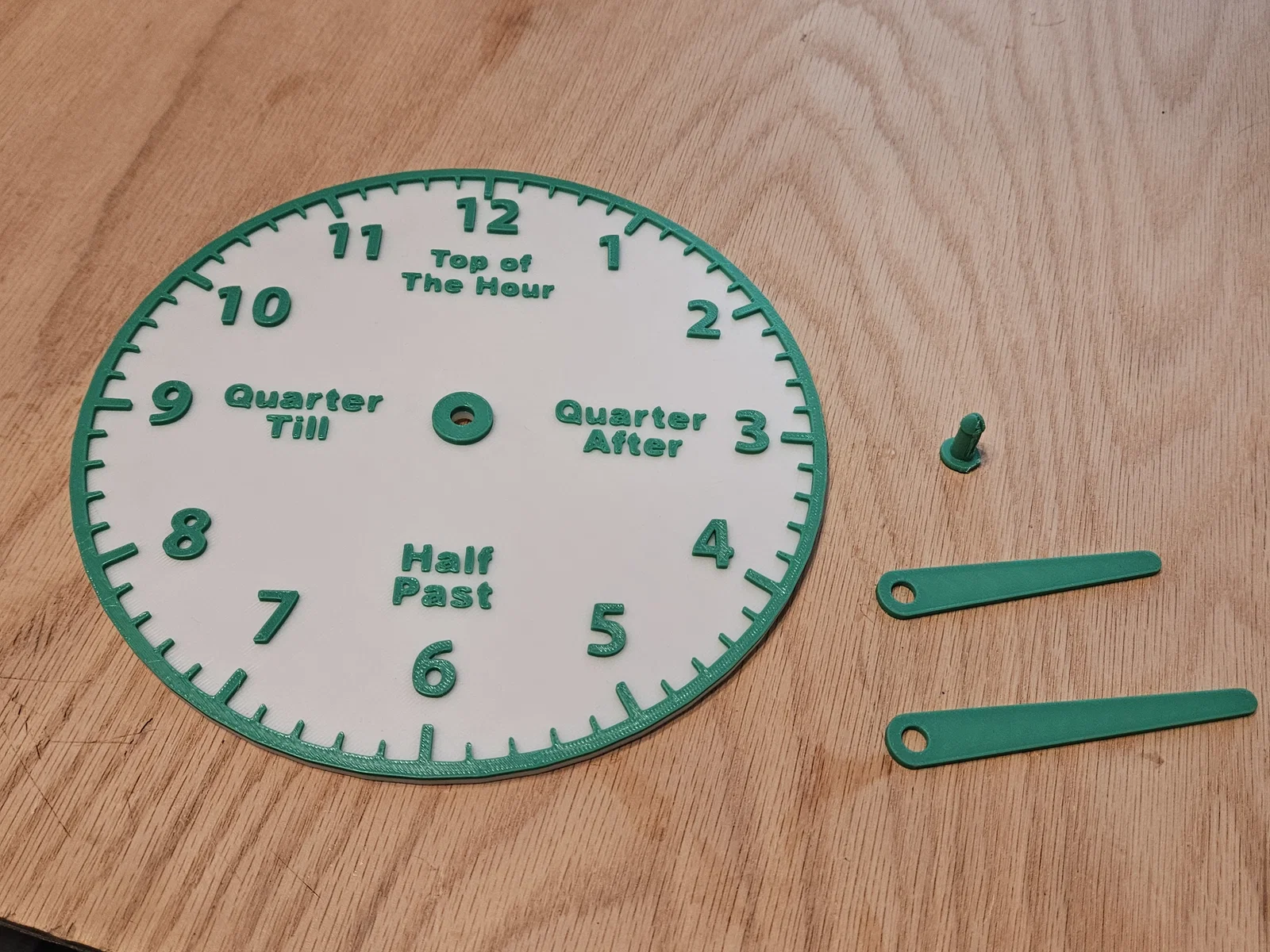

Tất cả các bộ phận đều được in bằng nhựa PLA, chiều cao lớp in 0.28mm và mật độ in (infill) 10% kiểu gyroid. Mặt đồng hồ và kim có thể in không cần hỗ trợ (supports). Phần chốt trung tâm sẽ cho kết quả tốt nhất khi in nằm nghiêng và dùng tree supports. Cách này giúp các đường vân lớp in vuông góc với lực tác động khi lắp chốt, giúp giữ kim đồng hồ chắc chắn hơn. Các con số, vạch phút, cụm từ và viền ngoài có thể được in với màu khác bằng cách thay đổi sợi nhựa ở các độ cao lớp in khác nhau. Các loại sợi nhựa trong hình là Inland trắng, Inland xanh dương và Eryone xanh lá.

Mô hình này lấy cảm hứng từ EduClock - The Education Clock của Handy Handicrafts. Mình đã thiết kế lại hoàn toàn từ đầu bằng Tinkercad. Mình muốn kim đồng hồ dày hơn một chút và phần chốt dễ lắp ráp hơn mà không cần phải thay đổi tỉ lệ (scale) kích thước. Ngoài ra, mình cũng thực hiện thiết kế này để luyện tập thêm kỹ năng.
