Ngàm kẹp dây đai Sovol Zero dạng răng có thể điều chỉnh - Bản mẫu V2

Sau khi xem xét lại cái kẹp ở bản phát hành đầu, mình thấy bớt lo hơn về độ bám vào dây belt. Vì vậy, phiên bản này có thể sẽ ngon hơn vì nó là một khối liền mạch, đồng thời cũng dễ lắp đặt hơn mà không cần dùng đến ốc M2. Tiếc là mình chưa có thời gian để test thử.

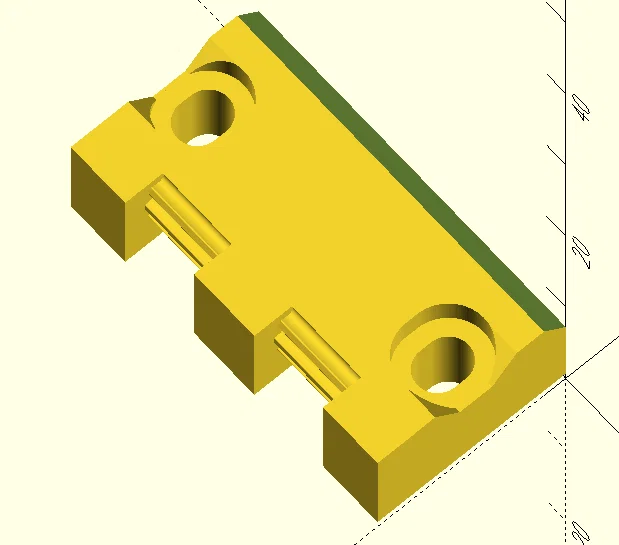

Thiết kế sử dụng profile GT2 phẳng và 1/4 từ bánh răng 16T GT2 với các răng được thu hẹp để tránh truyền lực kéo trực tiếp vào cuối đoạn uốn. Mô hình được dựng trong Openscad với các thư viện GT2 mình tìm được trên mạng.

Thông số in:

• In với layer height tối đa 0.1mm.
• Phần trên bắt buộc phải in ở góc vát 45°.
• Nên dùng Support để bề mặt trông đẹp hơn.
• Mình in thì không cần dùng Brim.

Những hướng dẫn này được viết bởi một con người có thể đã hiểu sai về trọng lực; hãy tự làm và tự chịu rủi ro nếu nhựa bị gãy đột ngột.

Bước 1: In. Bước 2: Cầu nguyện. Bước 3: Nếu nó gãy, hãy quay lại Bước 2. Mình không chịu trách nhiệm cho các vấn đề về entropy hay lỗi khi slice nhé.

Chúc các bạn in ấn vui vẻ :)
