Bộ phụ kiện và thiết kế hộp đựng dàn buồm Star 45

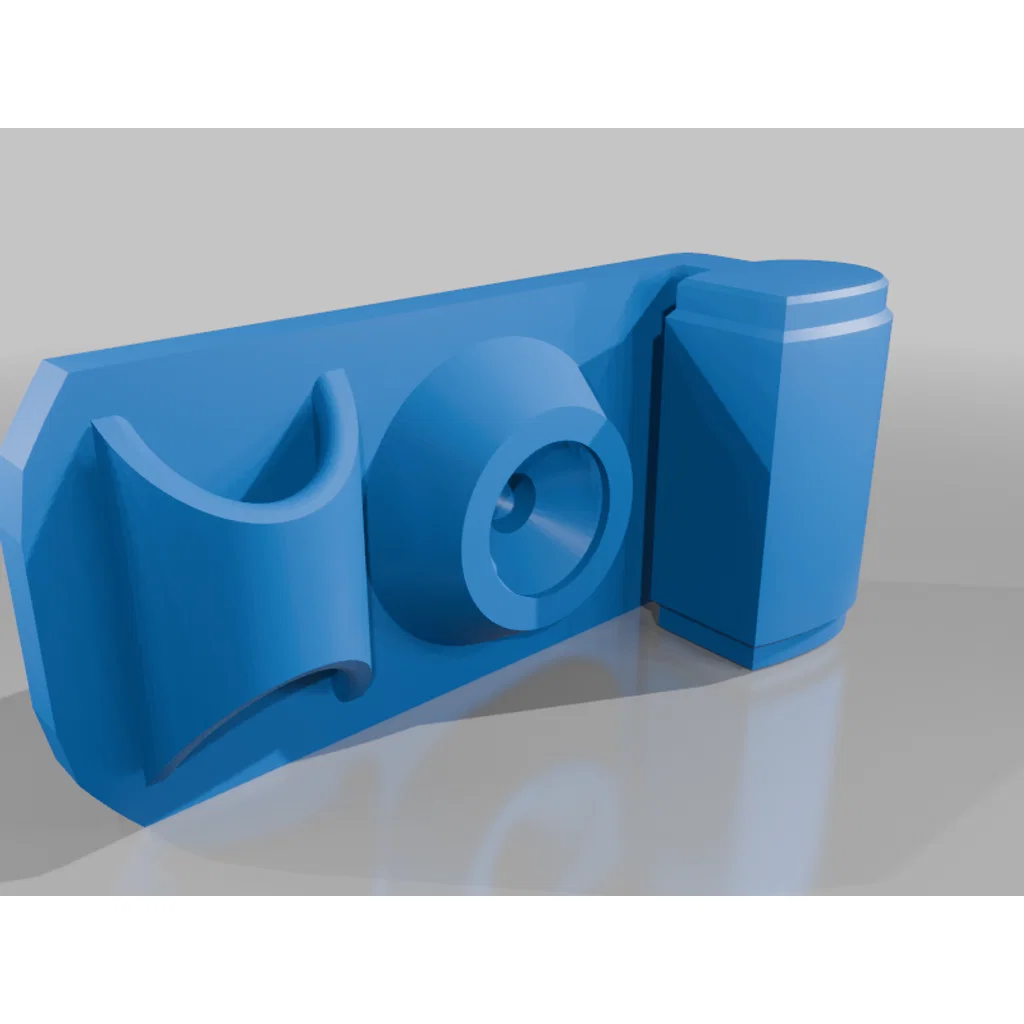

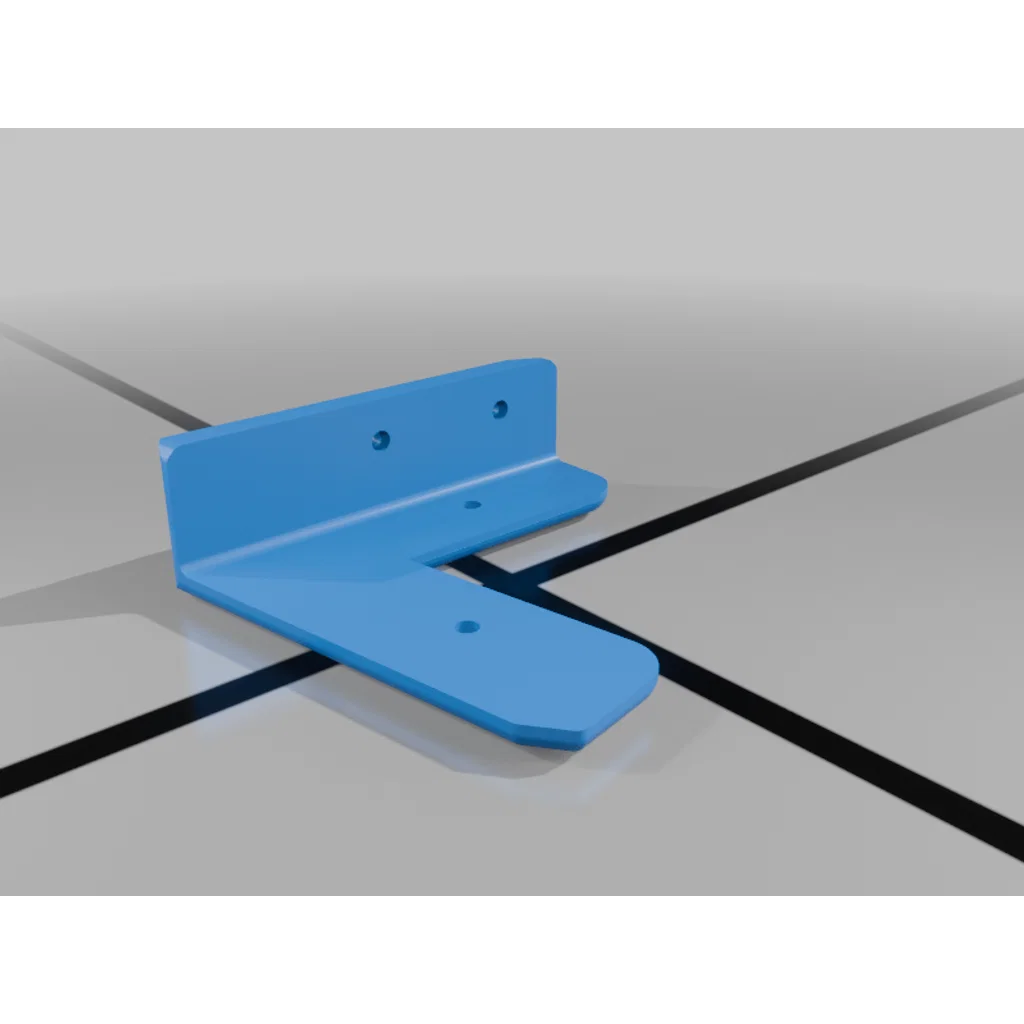

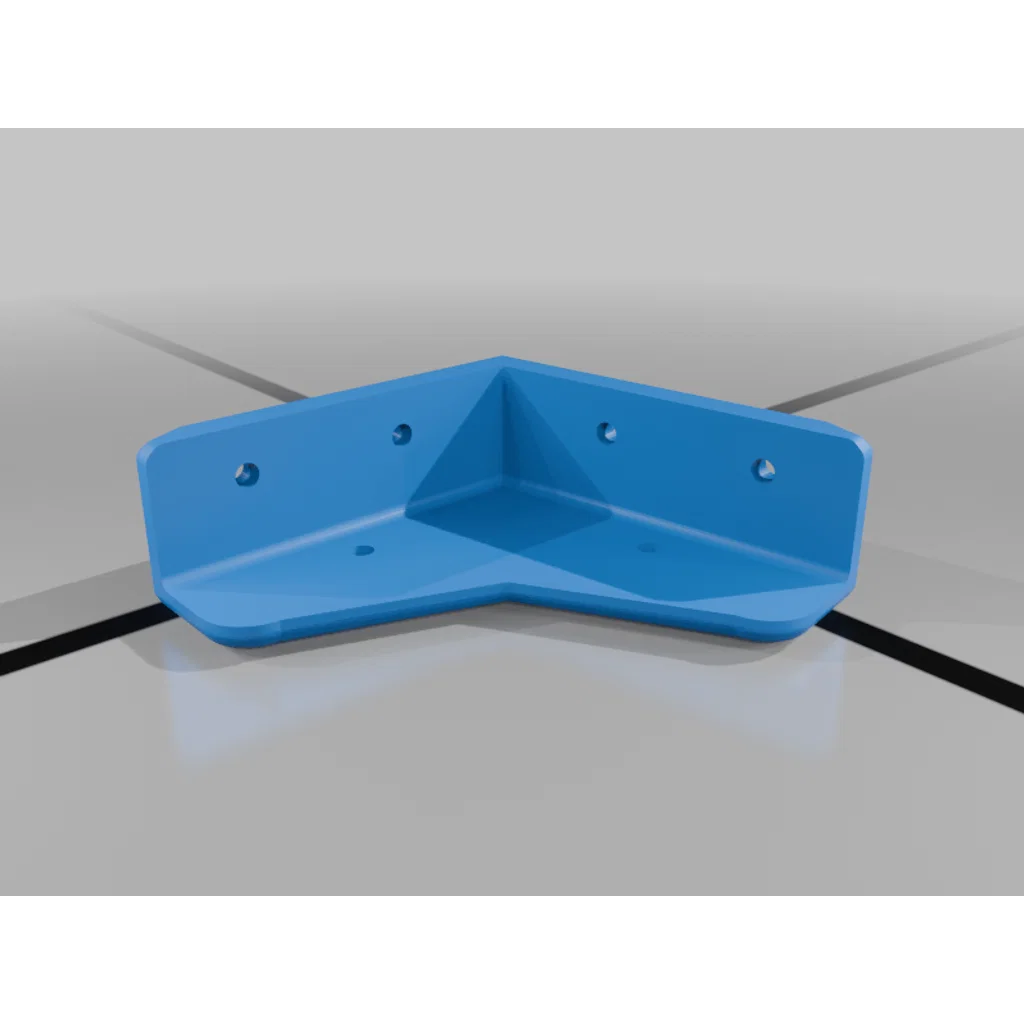

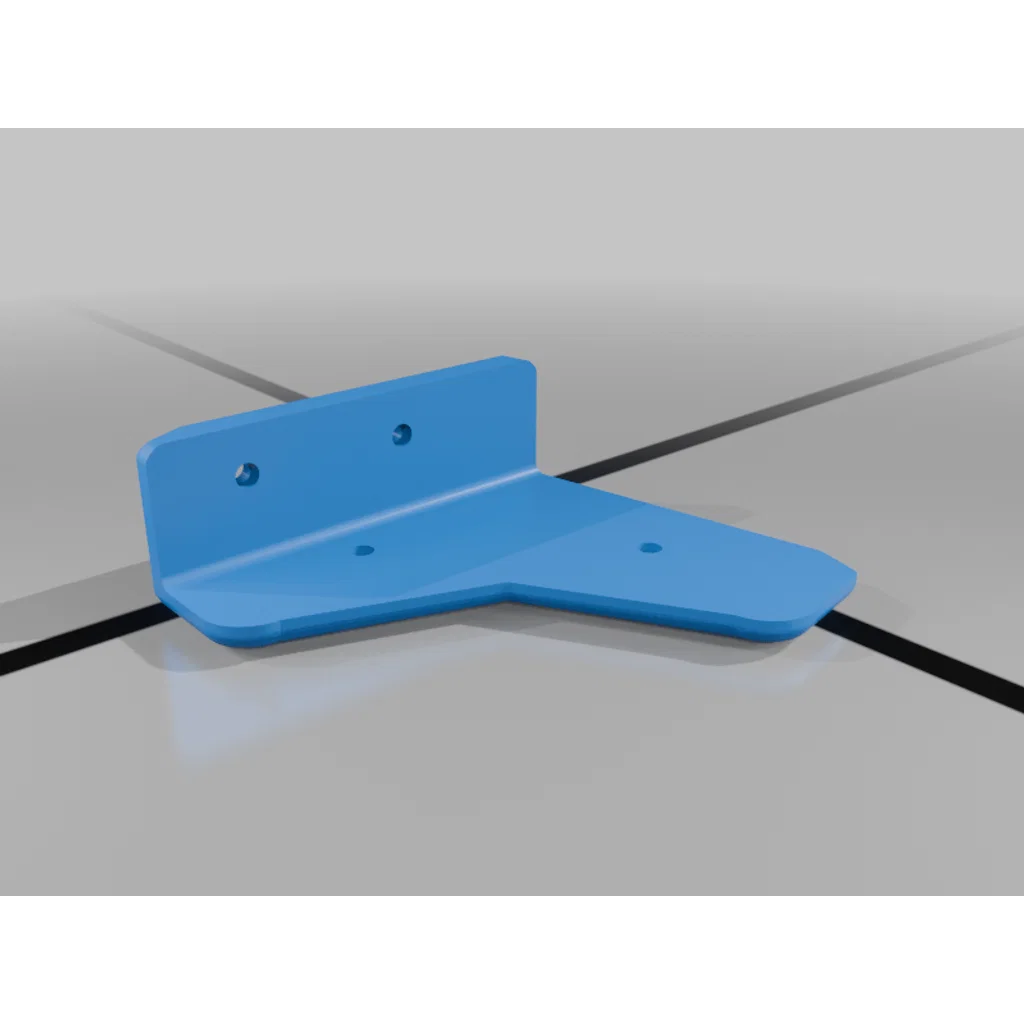

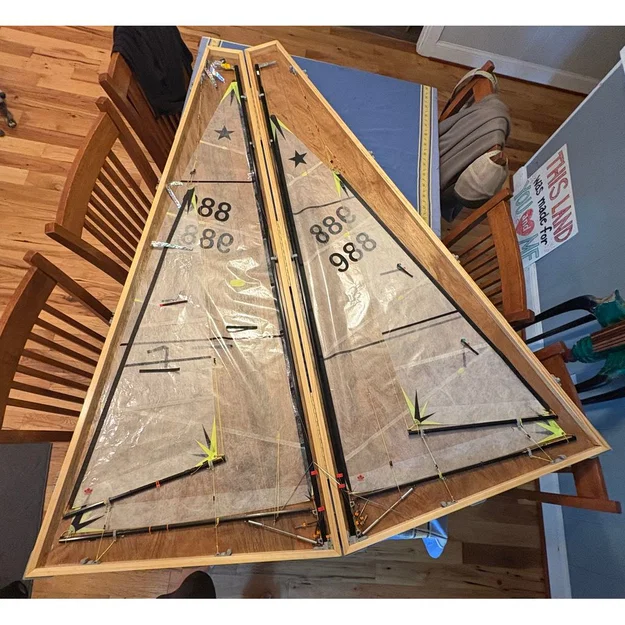

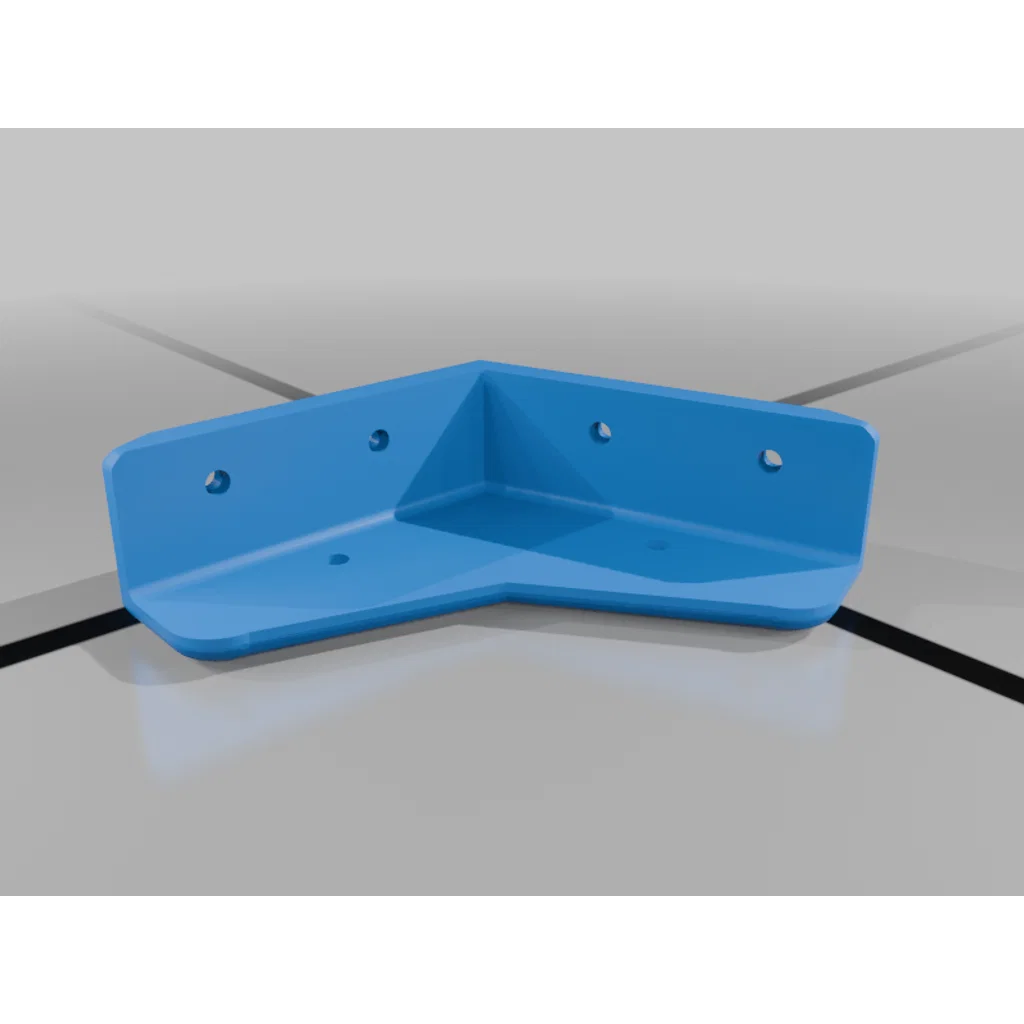

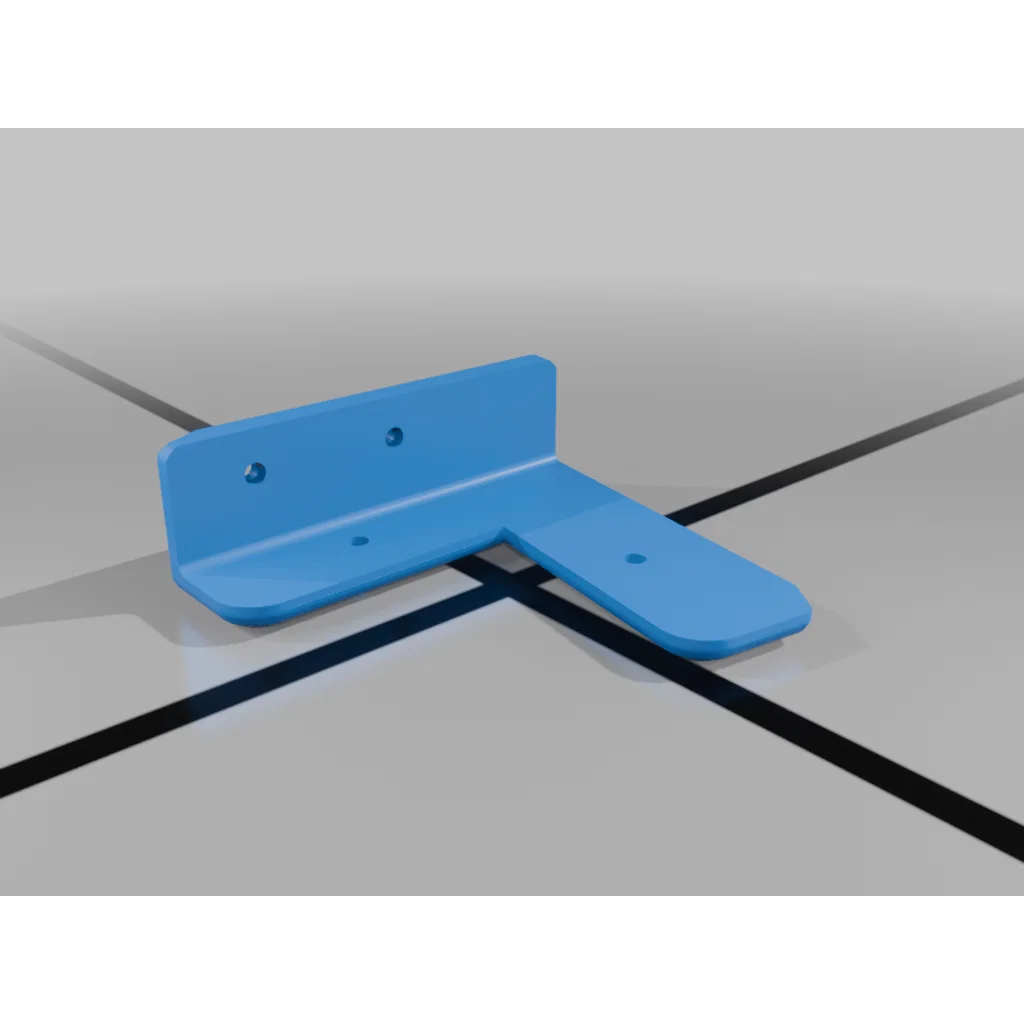

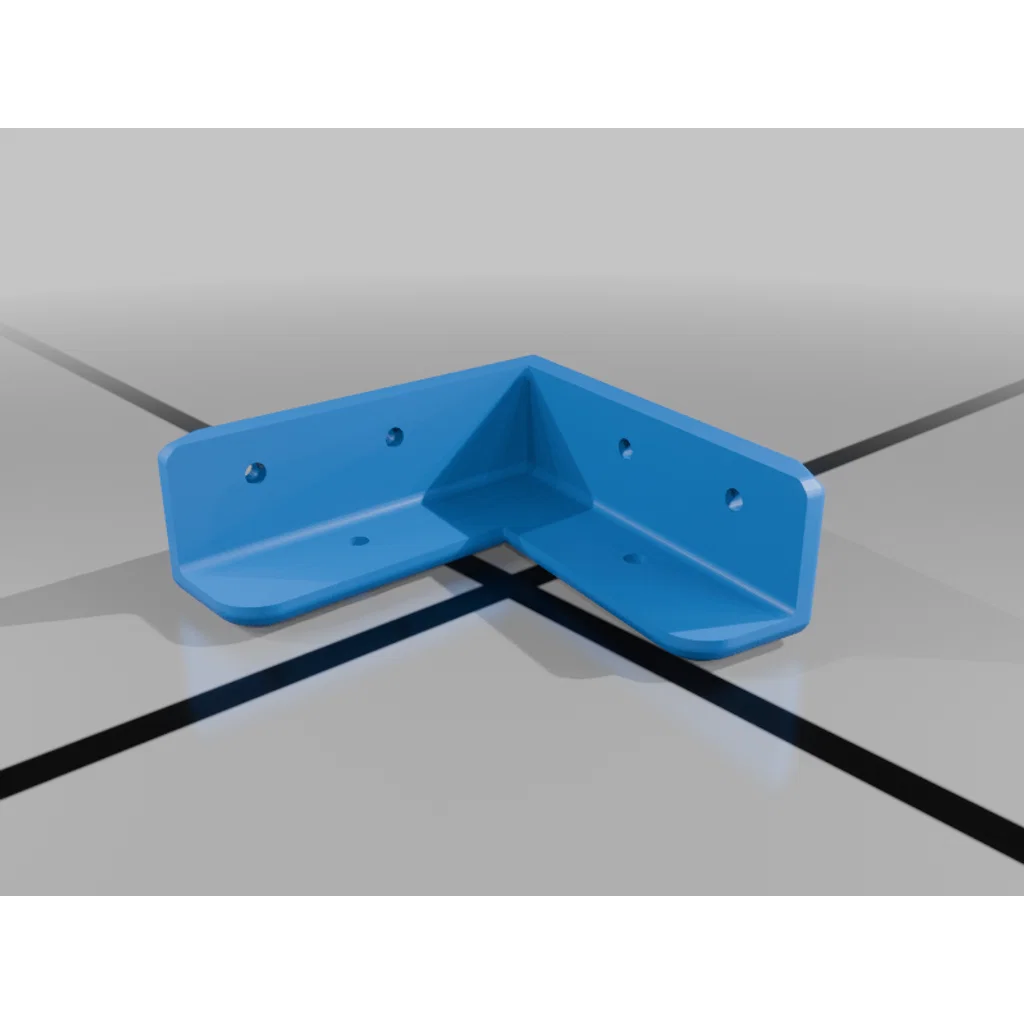

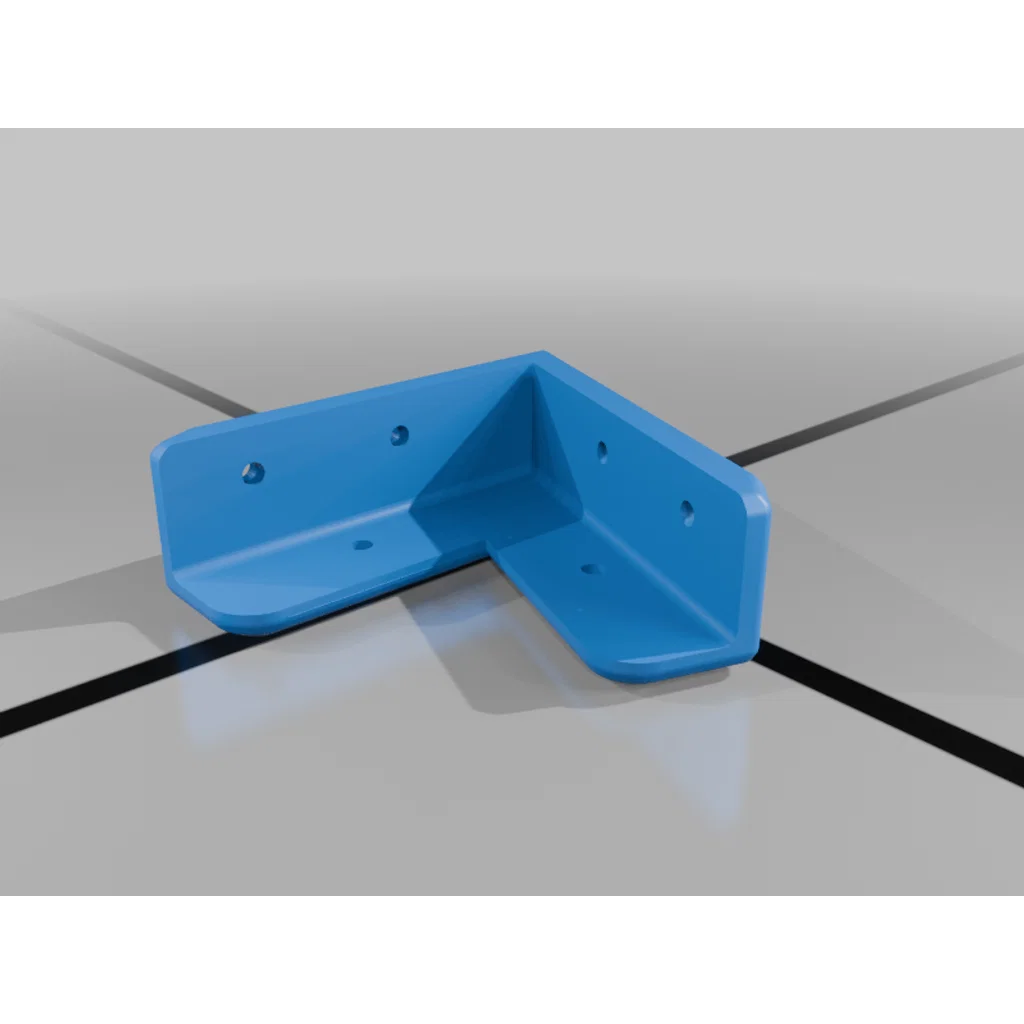

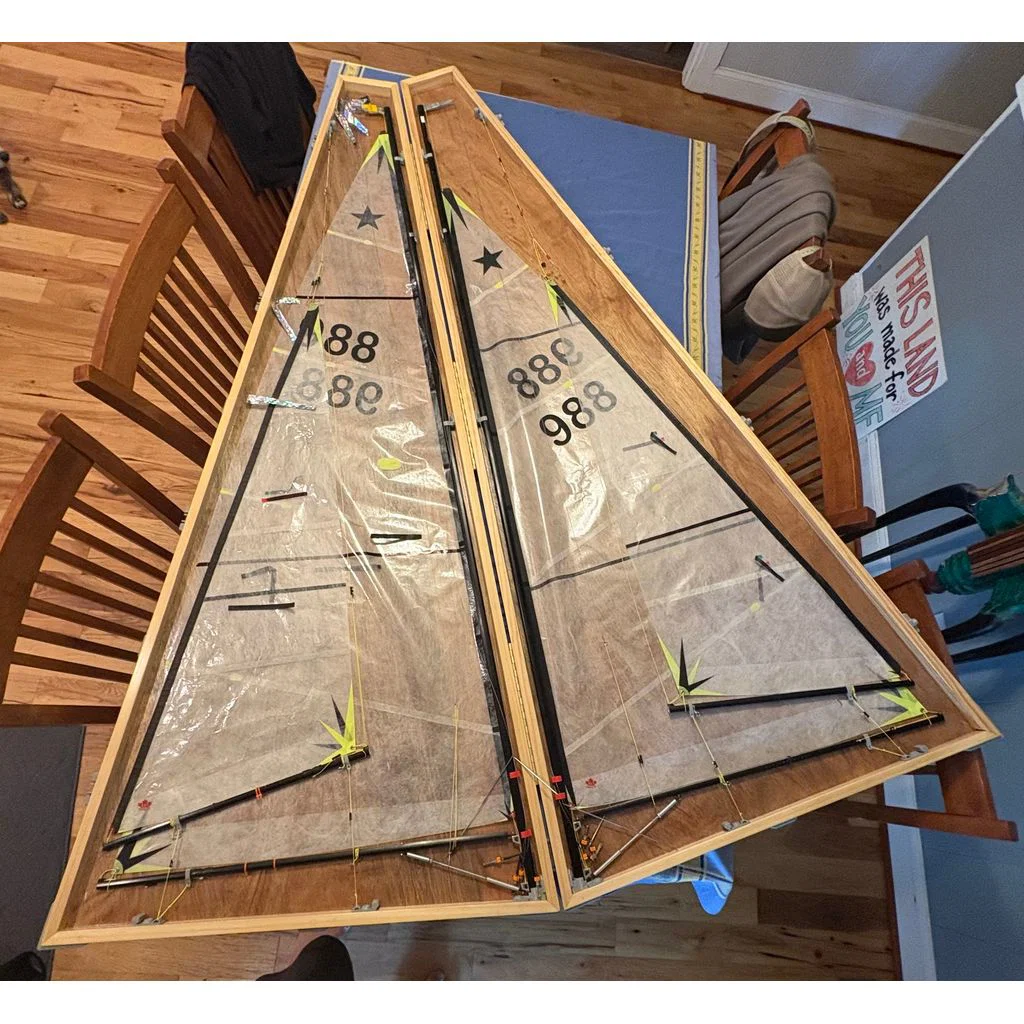

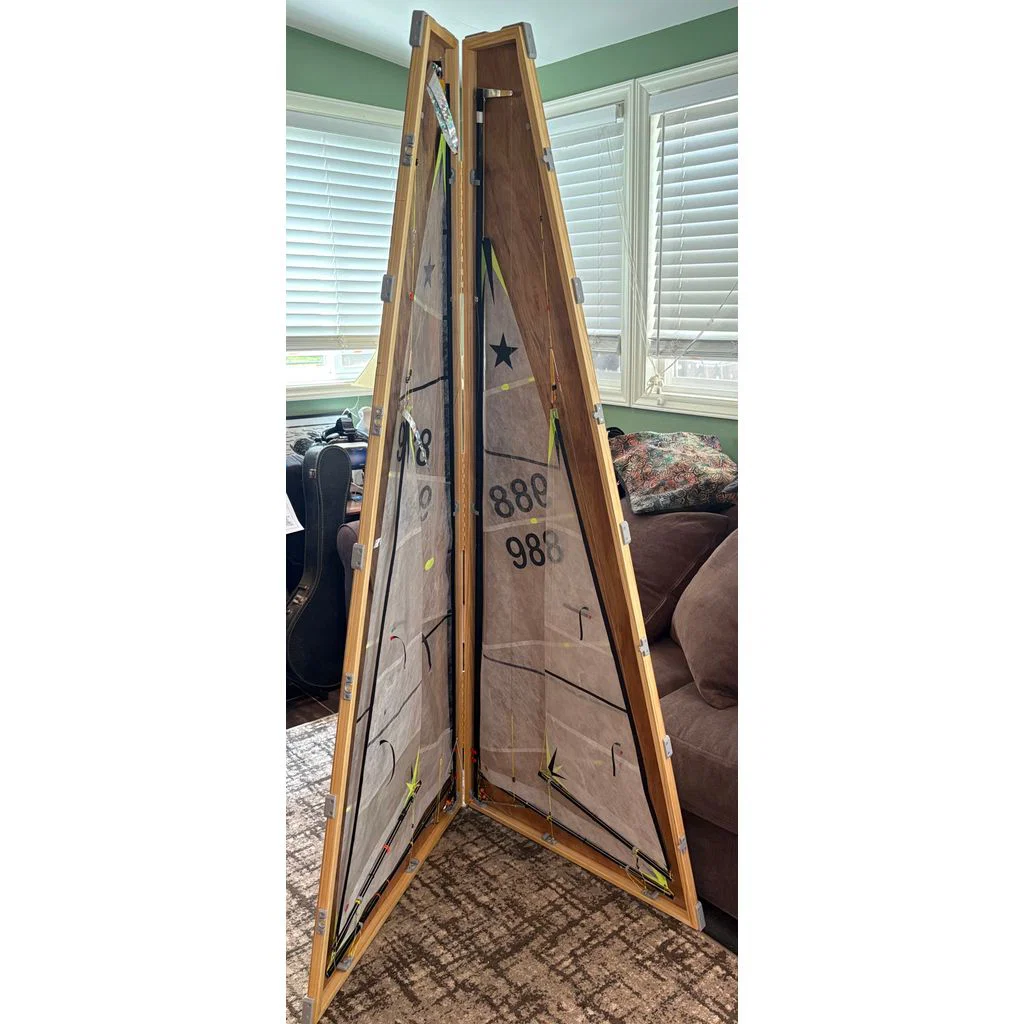

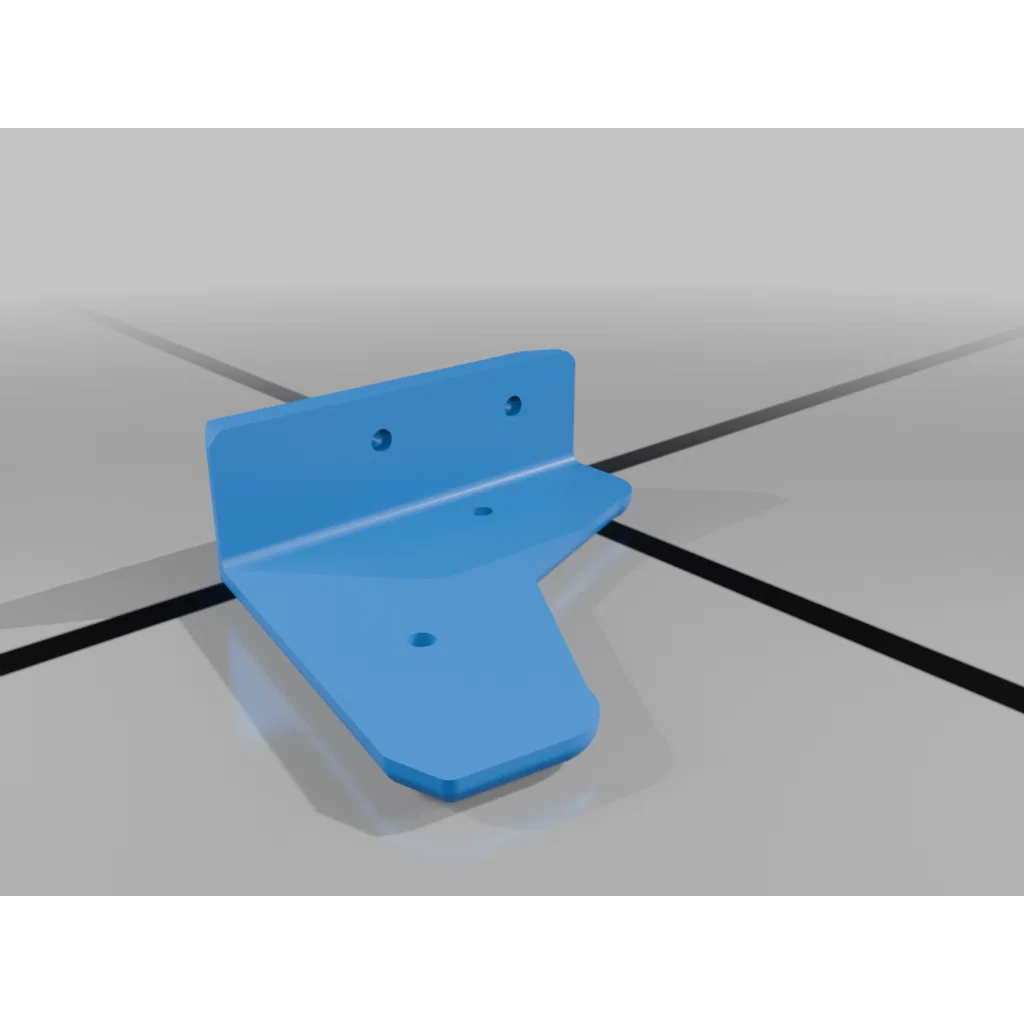

Thiết kế này bao gồm bản vẽ để làm hộp đựng dàn buồm (rig box) bằng gỗ và các phụ kiện in 3D. Mỗi tệp PDF chứa 2 kiểu thiết kế hộp. Các tệp PDF này có ghi rõ góc bo nên bạn sẽ biết cần dùng file STL góc nào cho phù hợp với hộp của mình. Chiếc hộp này trông cũng có thể vừa với dàn buồm EC12 và có lẽ là các dòng thuyền có kích thước tương tự khác.

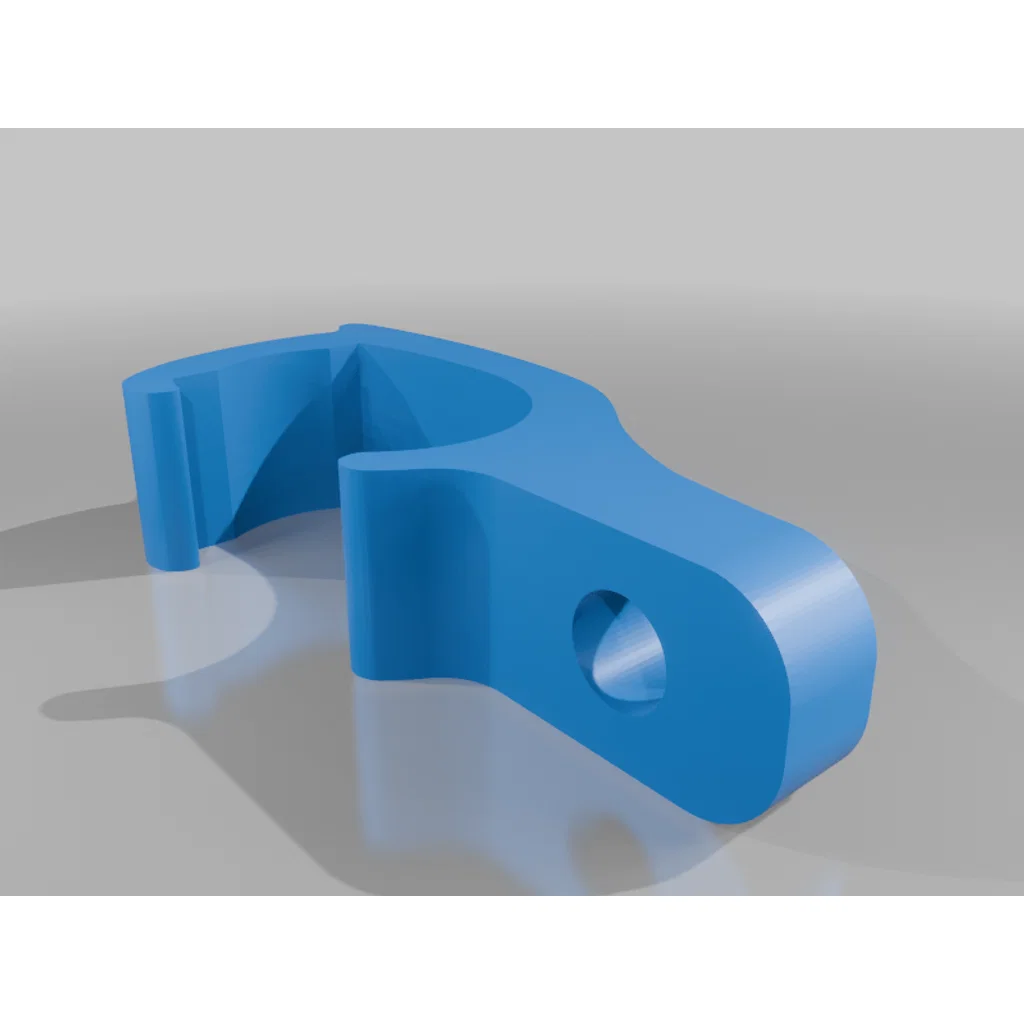

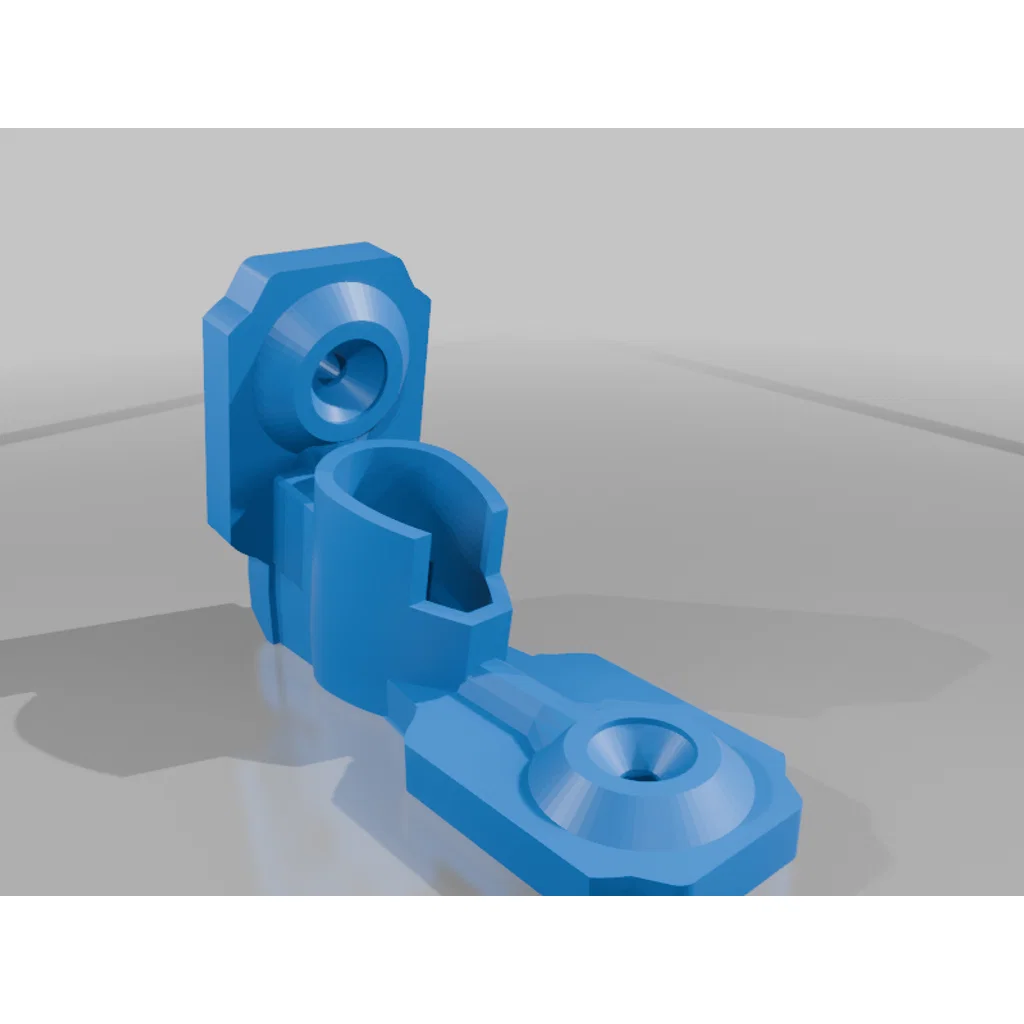

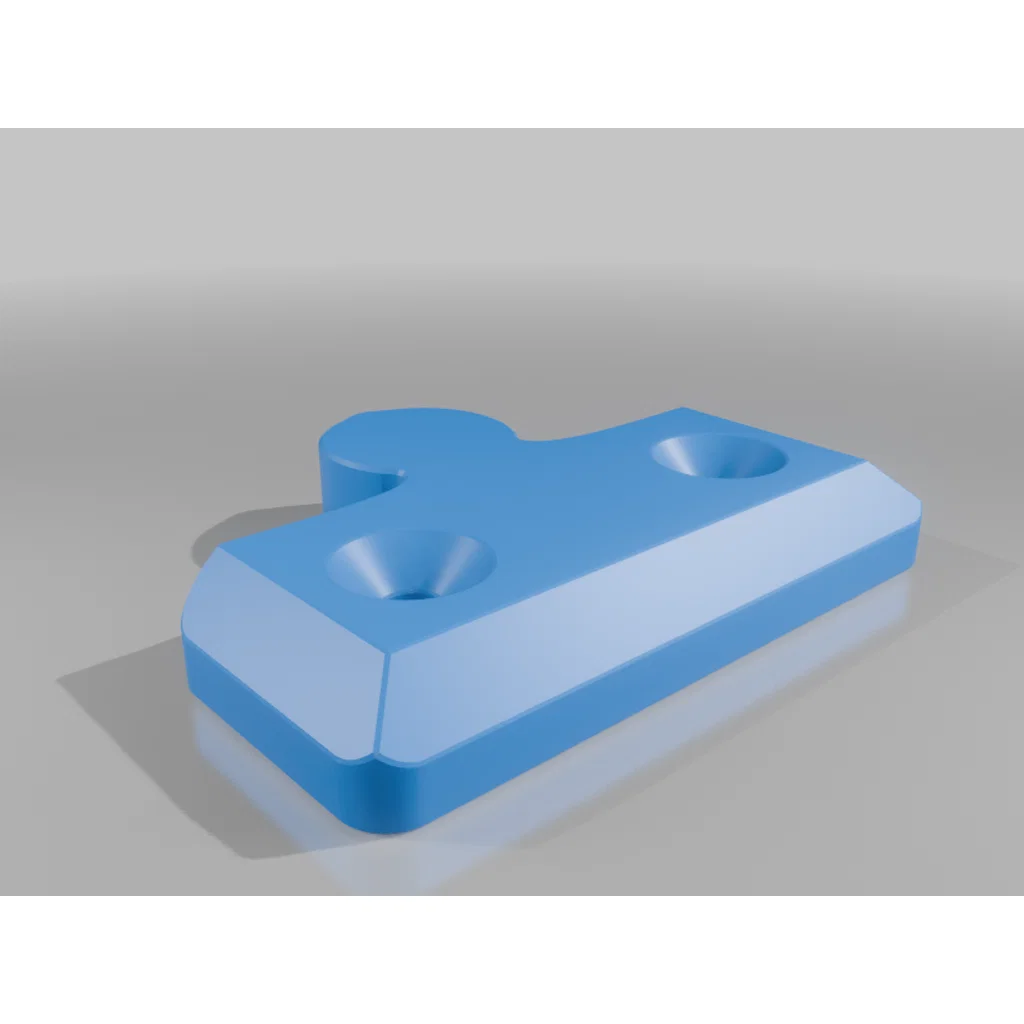

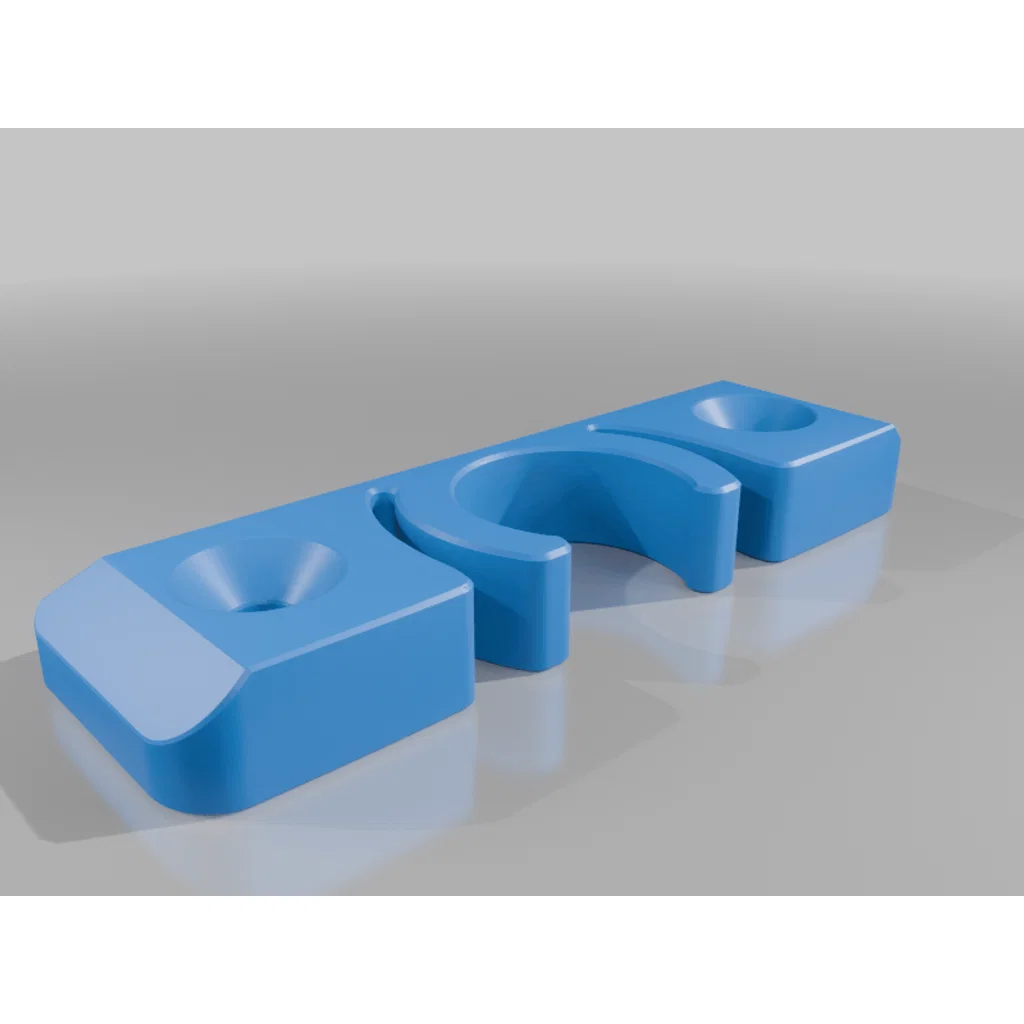

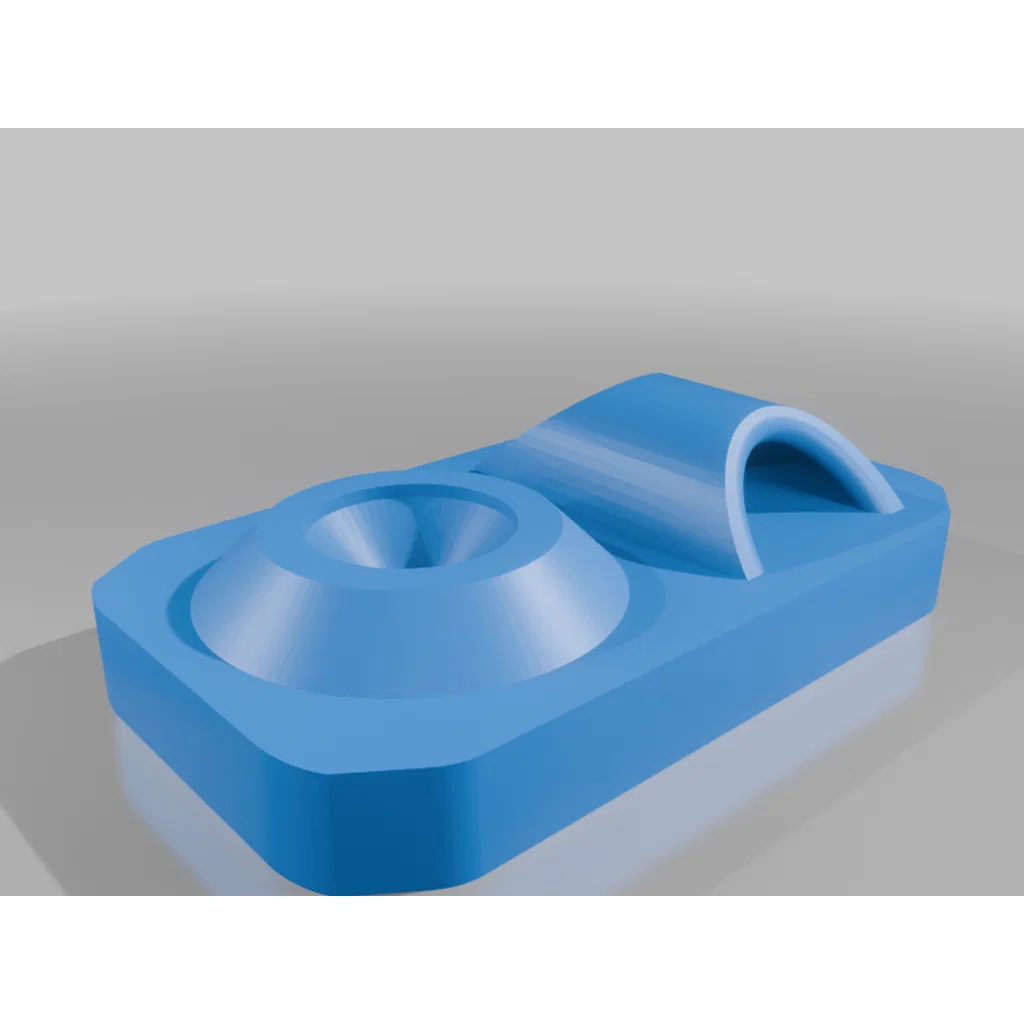

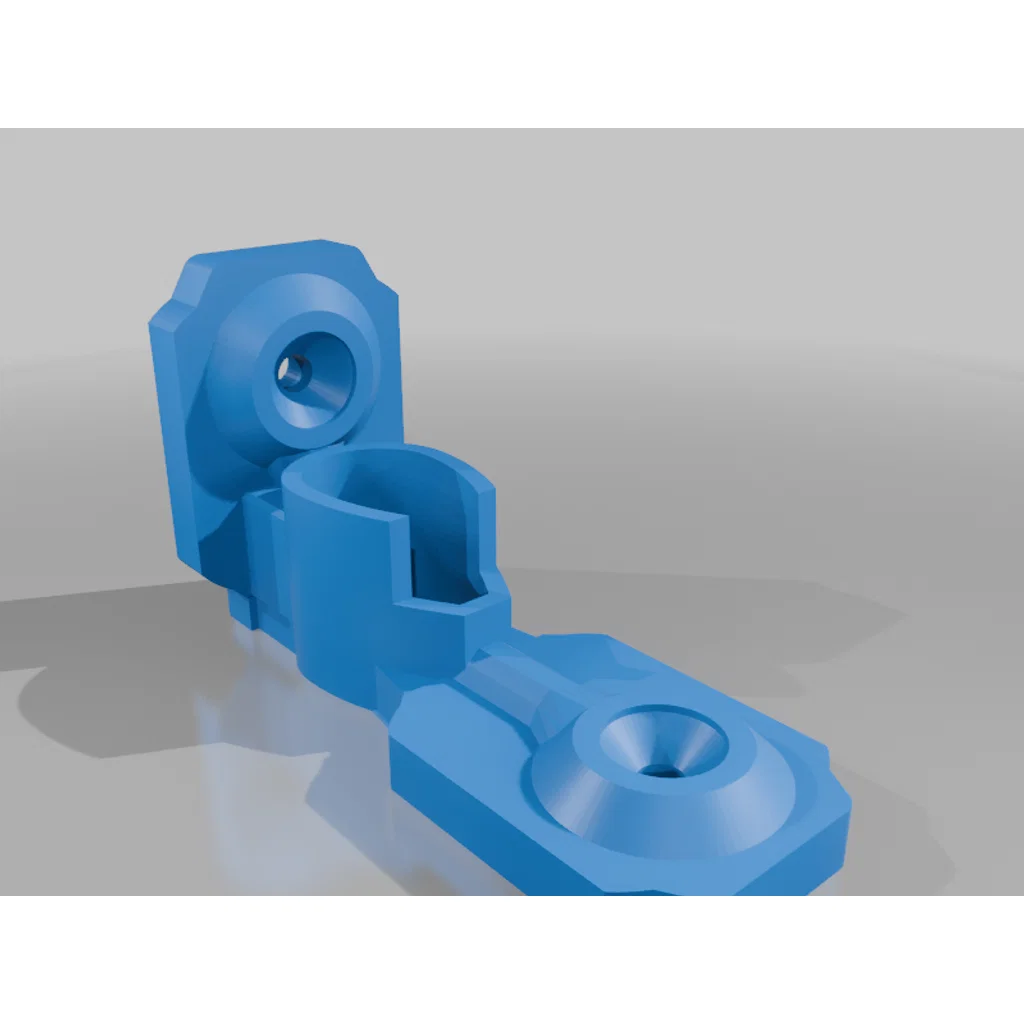

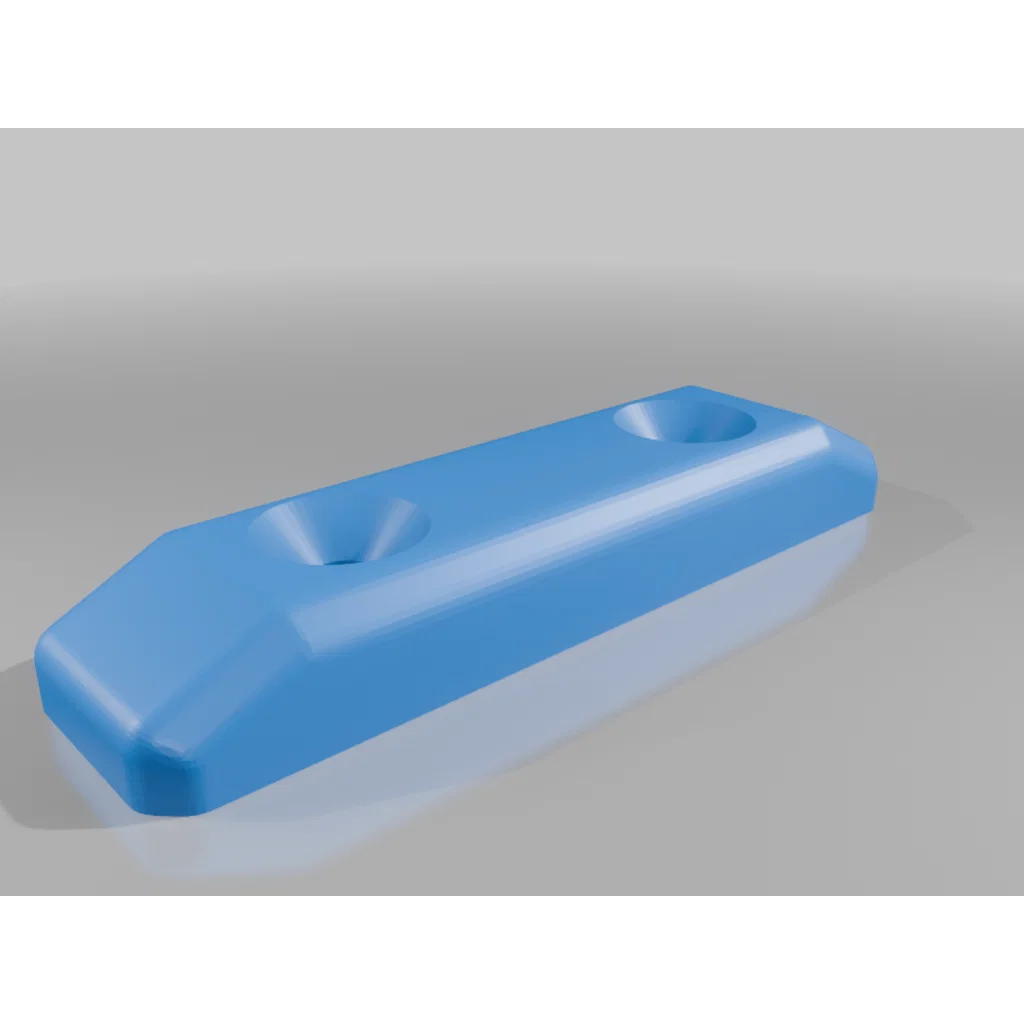

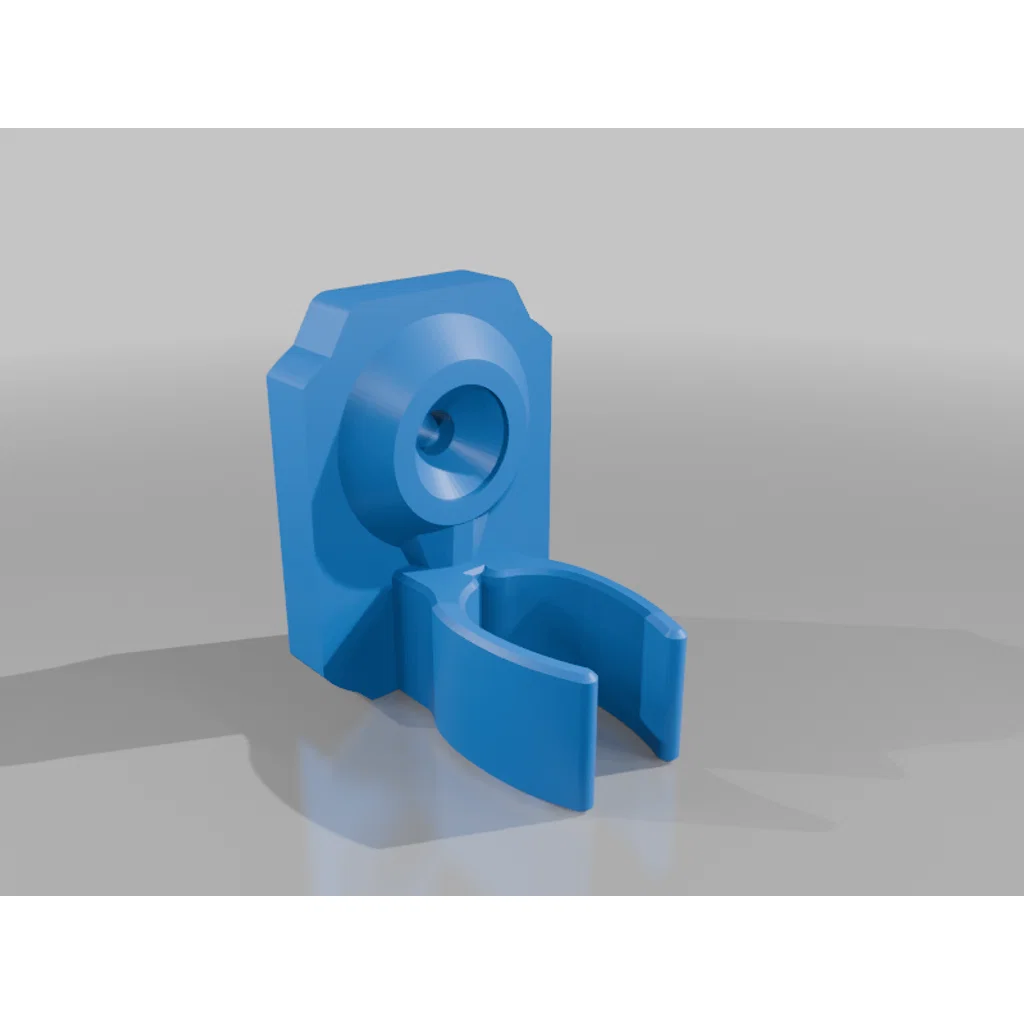

Tôi đã in các bộ phận bằng polycarbonate, nhưng bạn có thể sử dụng hầu hết các loại nhựa chịu được nắng và nhiệt. Những chi tiết như chốt cài cần độ dẻo, vì vậy PETG, ABS, ASA, Nylon... đều ổn, nhưng tôi khuyên không nên dùng loại sợi carbon/sợi thủy tinh (CF/GF) vì dễ bị giòn. Bạn có thể in các miếng đệm bằng nhựa TPU cứng. Không nên dùng PLA.

Sử dụng độ dày lớp in 0.20mm, 6 lớp tường, 25% độ lấp đầy (grid infill). Các bộ phận nên là nhựa đặc hoàn toàn. Vì chúng nhỏ và mỏng nên không tốn nhiều nhựa. Tôi đã đặt sẵn vị trí các file STL để có hướng lớp in tốt nhất nhằm đạt độ bền cao nhất. Bạn sẽ cần dùng thêm vành (brim) cho một số bộ phận có cạnh mỏng.

LƯU Ý: CÁC FILE STL NÀY ĐANG Ở ĐƠN VỊ INCH. Nếu bạn thấy chúng quá nhỏ trong phần mềm slicer, bạn có thể cần chuyển đổi thủ công sang milimet để in.

Bạn hãy truy cập vào liên kết bên dưới để xem trang hướng dẫn lắp ráp với nhiều thông tin chi tiết hơn. Trong cùng chủ đề đó, có một phần hướng dẫn chi tiết về cách làm hộp đựng dàn buồm IOM, và bạn có thể sử dụng cùng phương pháp đó để làm hộp cho chiếc Star 45 này: https://www.rcgroups.com/forums/showthread.php?4703993-Tales-of-Wind-and-Strand-Rigging-and-Sails-in-6-998-Easy-Steps/page10#post54886645

Tôi còn có vài chủ đề hướng dẫn lắp ráp khác trên RCgroups: https://www.rcgroups.com/forums/member.php?u=80231

Hãy kiểm tra trang thiết kế của tôi và bộ sưu tập RC Sailboat trên Makerworld: https://makerworld.com/en/collections/55891-rc-sailboat

Chúc các bạn thành công!
