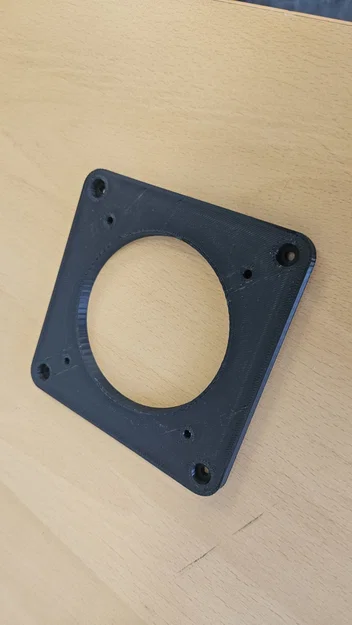

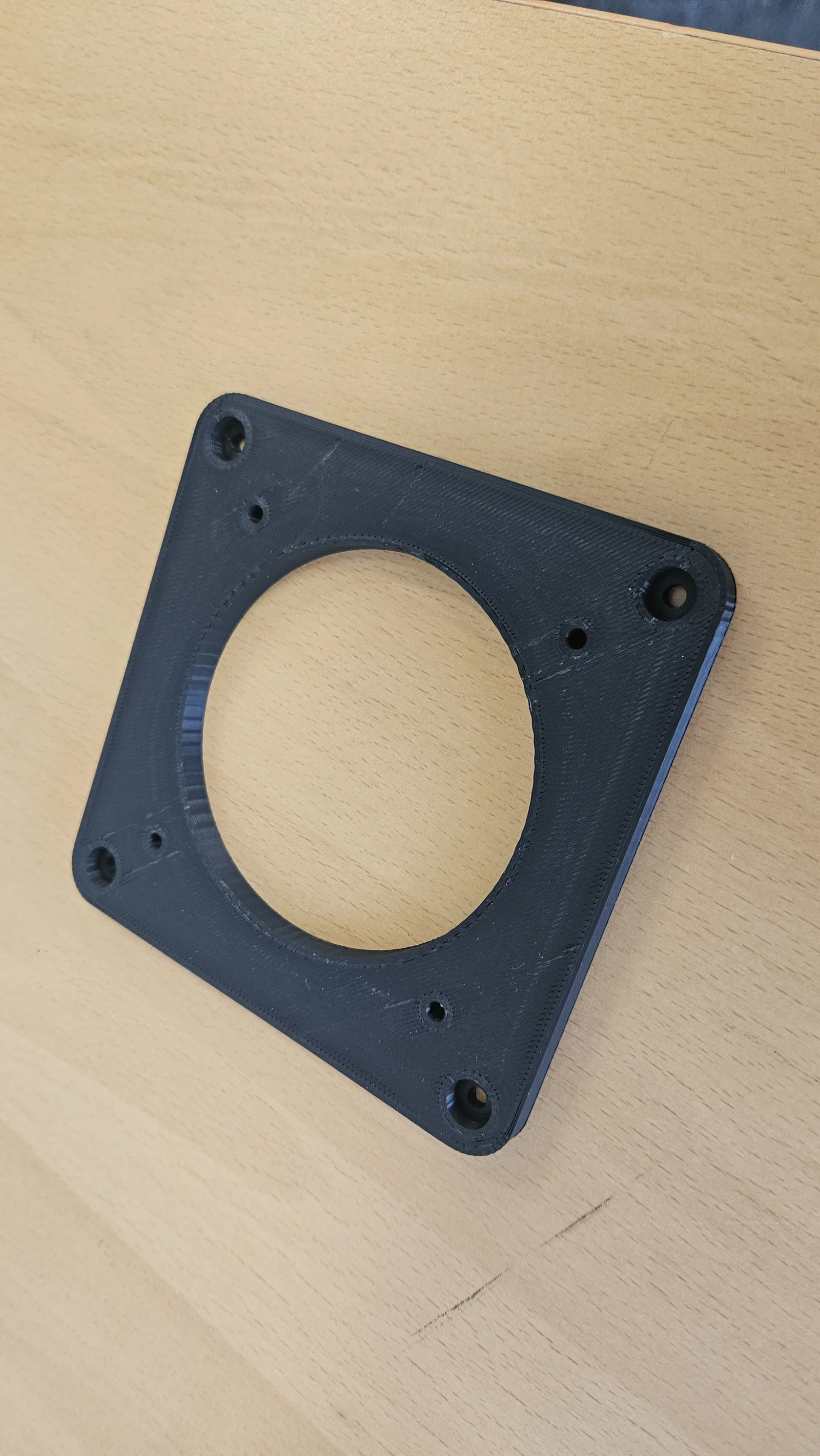

Ngàm chuyển đổi chân đế VESA 75 sang màn hình VESA 100
Giải pháp giúp bạn tận dụng chân đế màn hình chuẩn VESA 75 để gắn cho màn hình có lỗ VESA 100. Thiết kế đơn giản, chắc chắn, dễ in bằng PLA, PETG hoặc ABS. Bạn sẽ cần thêm ốc M4 để lắp đặt hoàn chỉnh.
Mô tả
Mình vừa có được 2 cái chân đế màn hình. Chúng đạt chuẩn VESA nhưng lại dùng loại VESA 75 ít phổ biến hơn. Do không tìm thấy phụ kiện nào phù hợp, mình đã tự thiết kế cái ngàm chuyển đổi này.

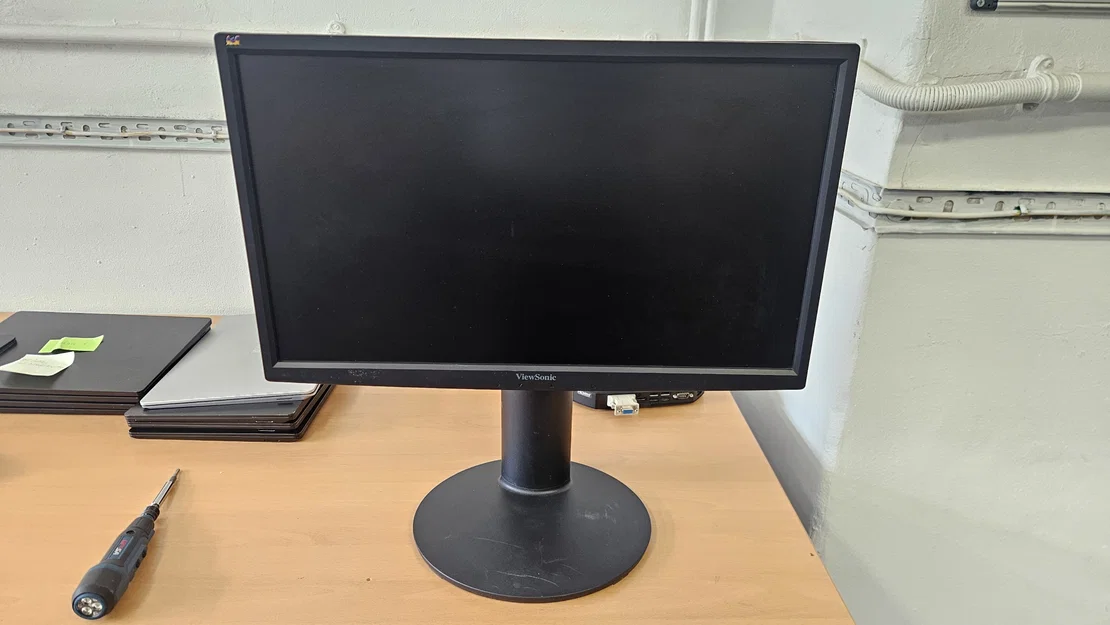

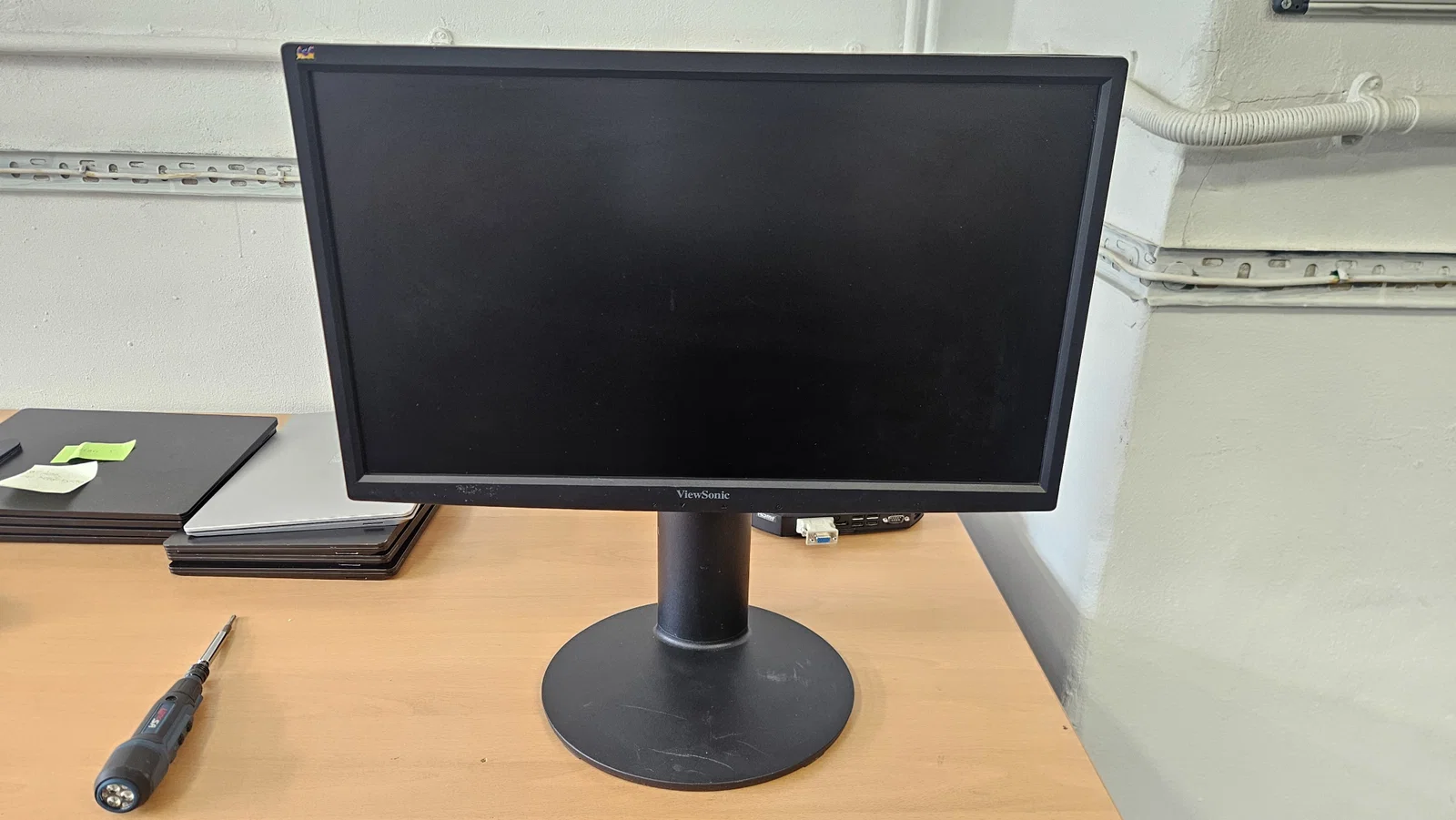

Bạn có thể dùng chân đế màn hình VESA 75 của mình cho các màn hình có lỗ gắn VESA 100.

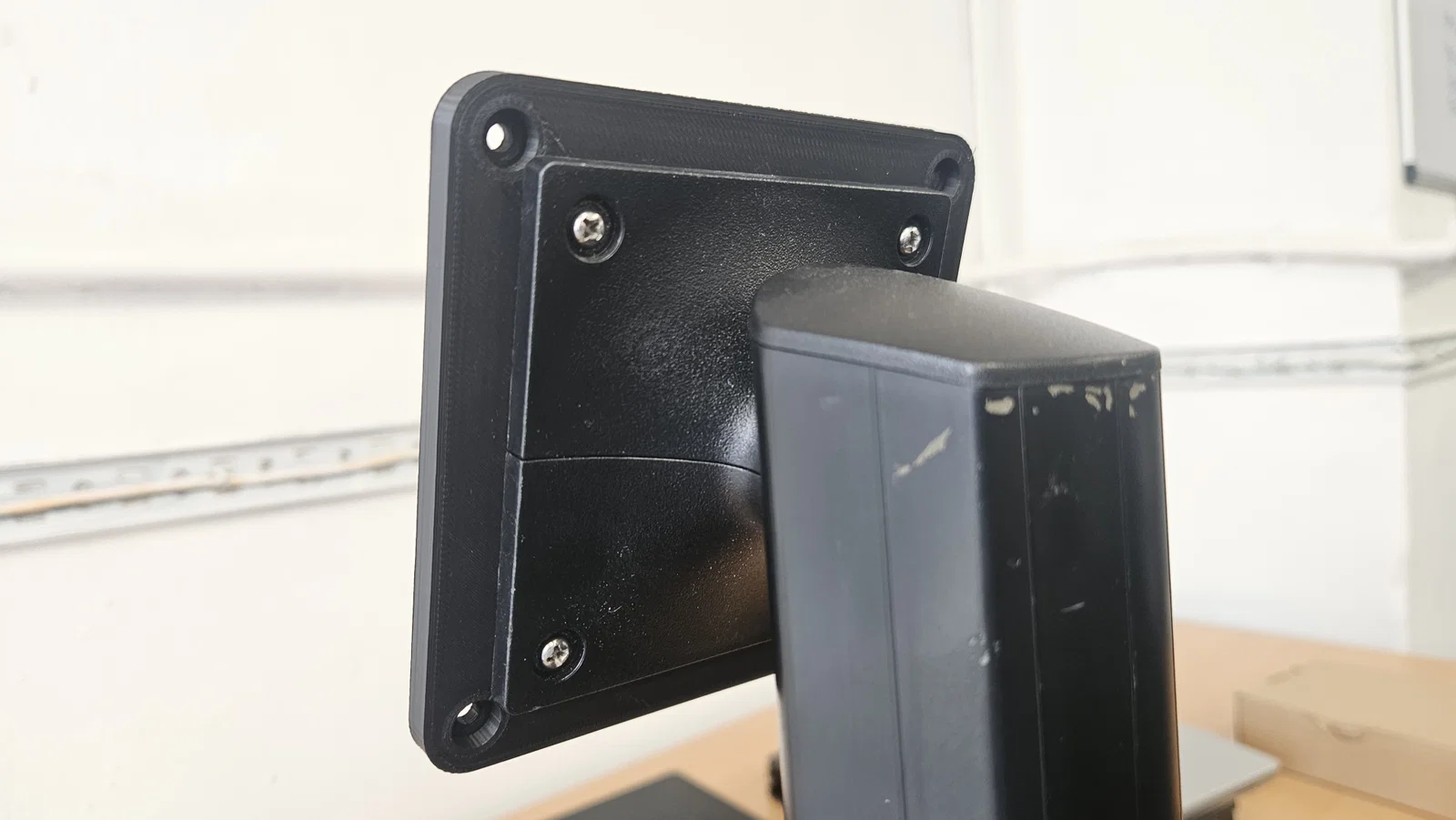

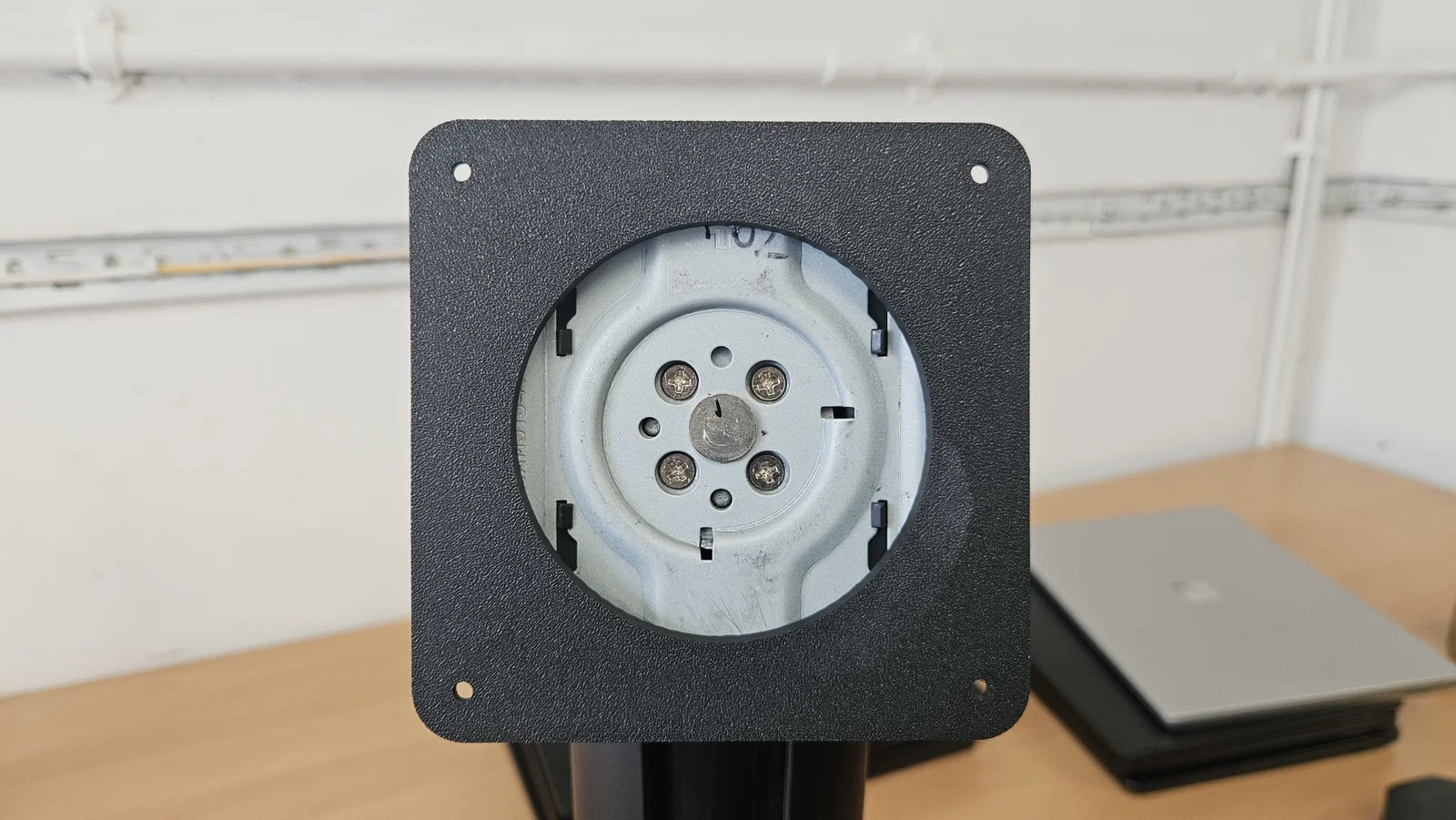

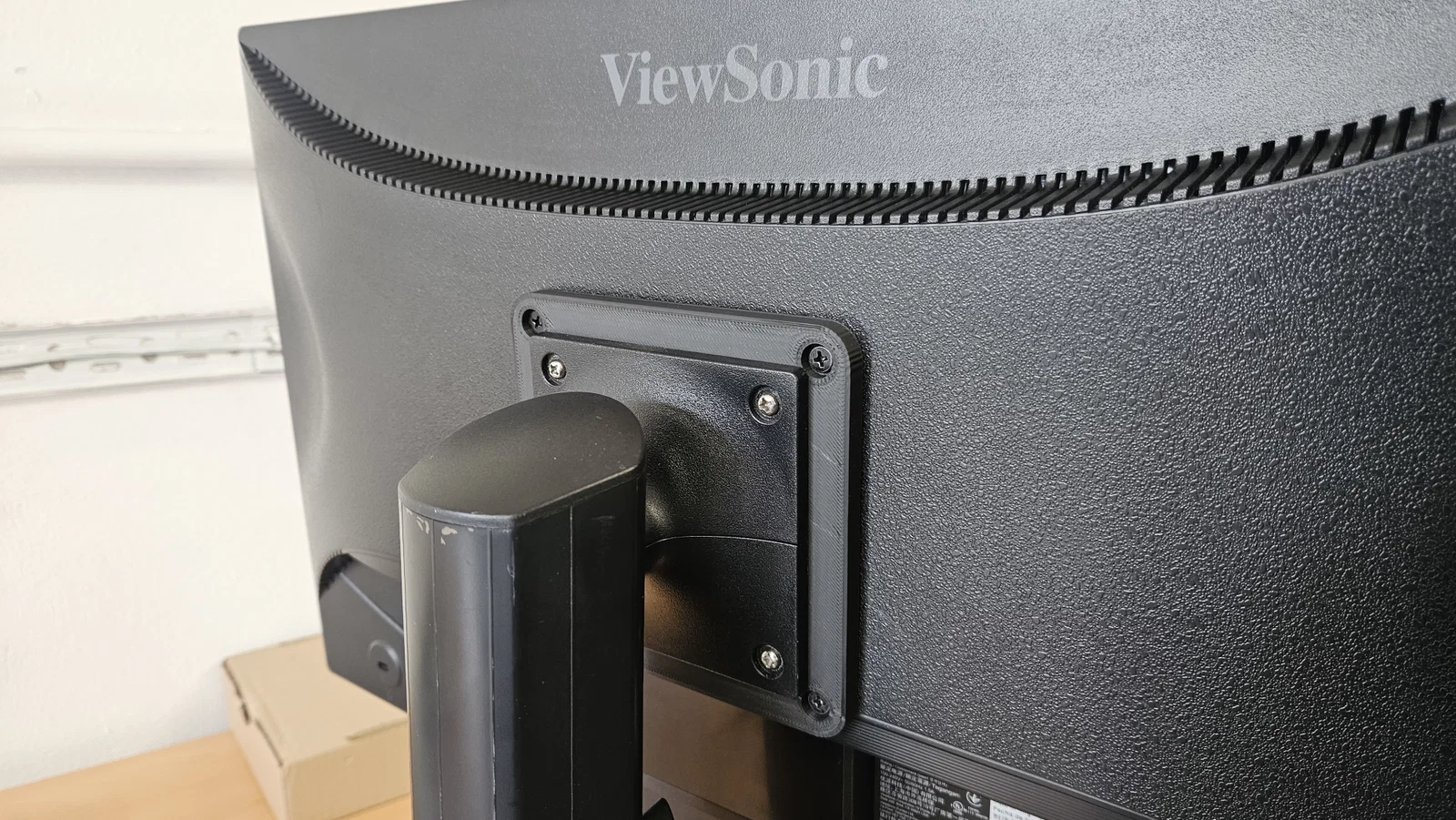

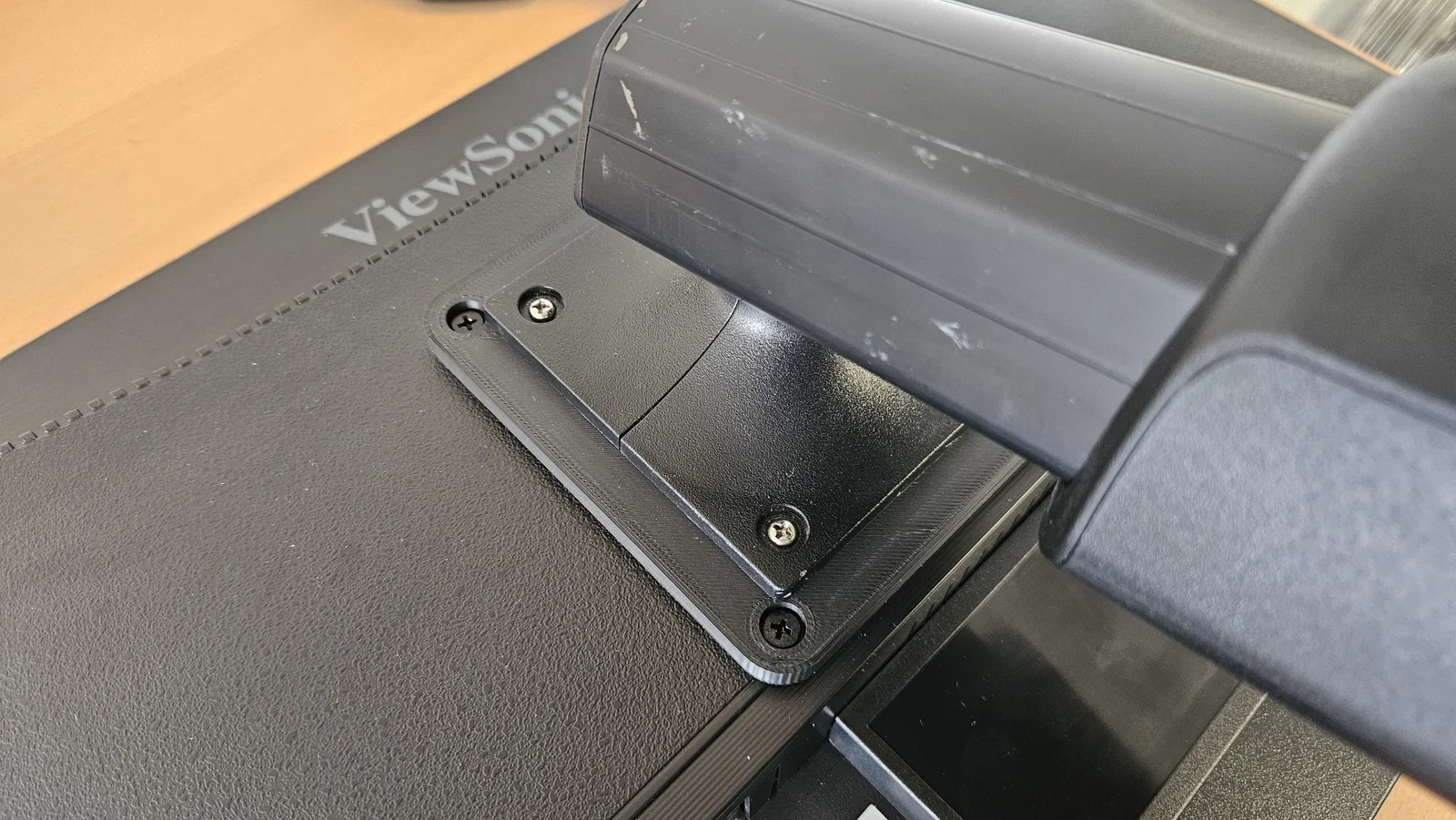

Bạn sẽ cần 8 con ốc; 4 con để gắn ngàm vào chân đế và 4 con để gắn màn hình vào ngàm.
- Chất liệu: PLA, PETG hoặc ABS
- Chiều cao lớp in (layer height): 0.2mm
- Độ lấp đầy (infill): 20%
- 4 con ốc M4 dài 6mm (để cố định vào chân đế)
- 4 con ốc M4 dài 8mm hoặc hơn (để cố định vào màn hình)
Nếu thấy mẫu này hữu ích, bạn nhớ ghé thăm kênh YouTube của mình nhé (https://www.youtube.com/@RepairWins). Mình chuyên làm về sửa chữa điện tử, độ chế linh kiện, các dự án DIY độc lạ, nghề mộc (nếu nhìn từ xa và nheo mắt lại) và còn nhiều thứ khác nữa.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
