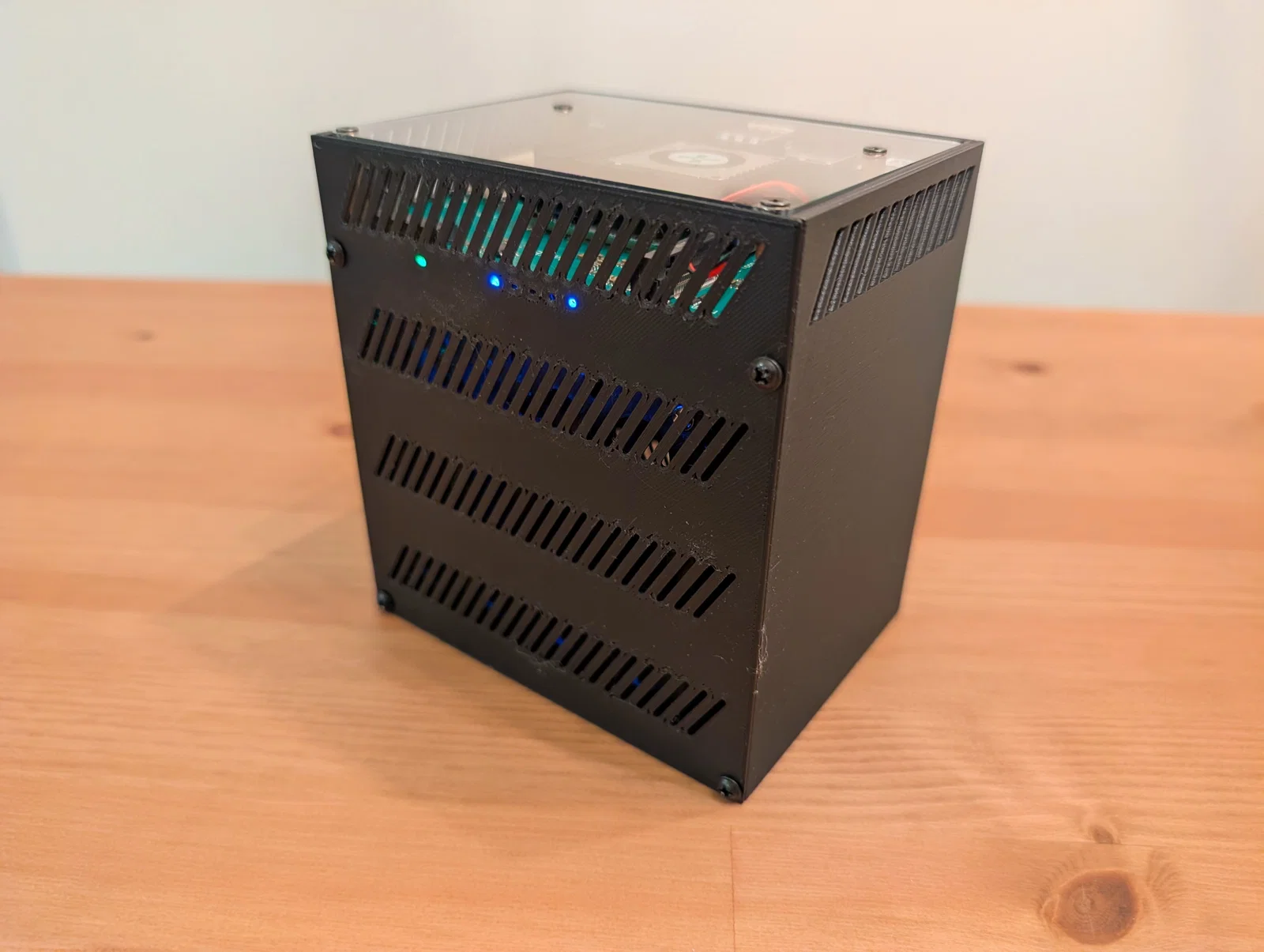

Vỏ case cho bo mạch Radxa Taco v1.61

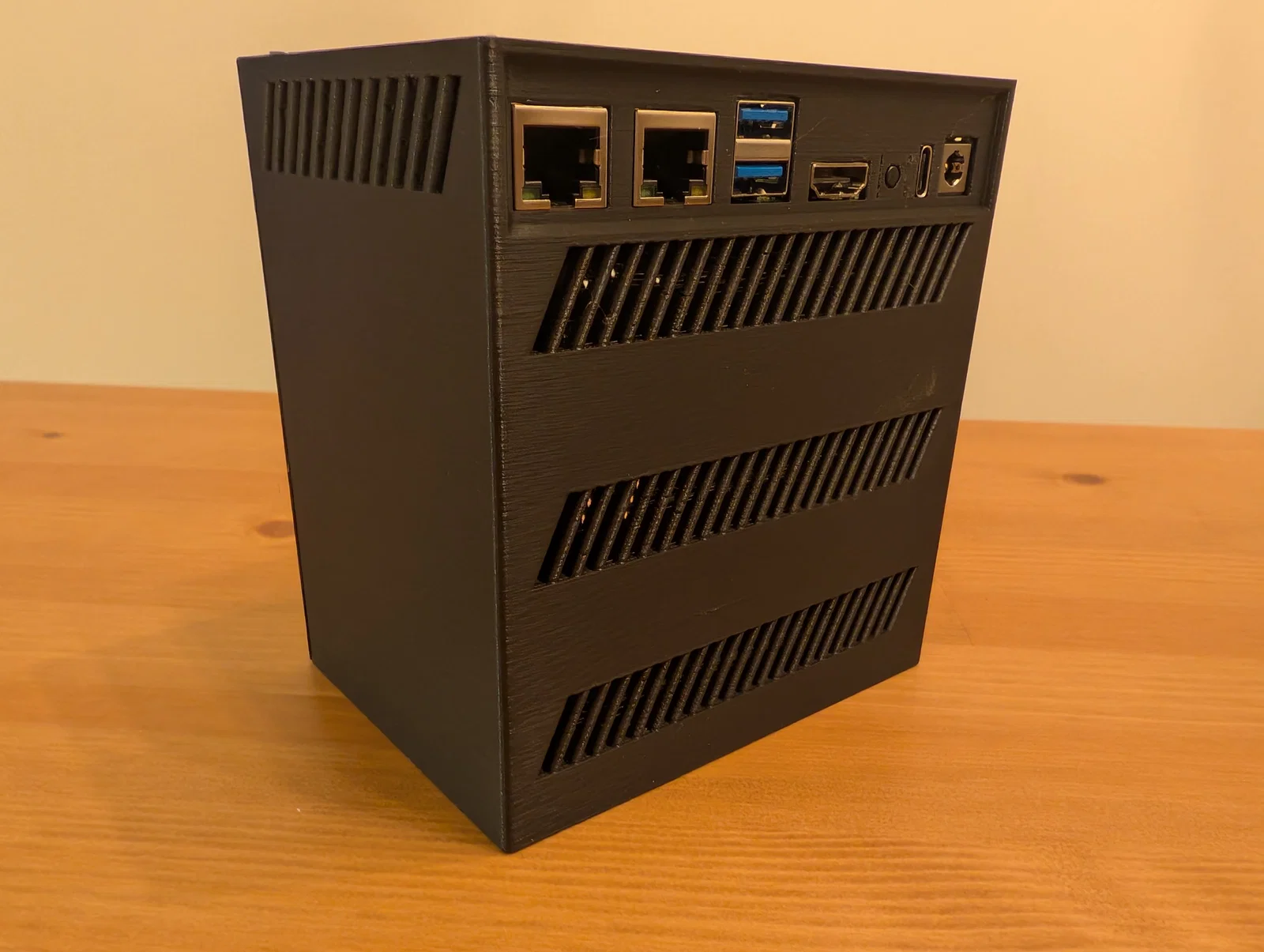

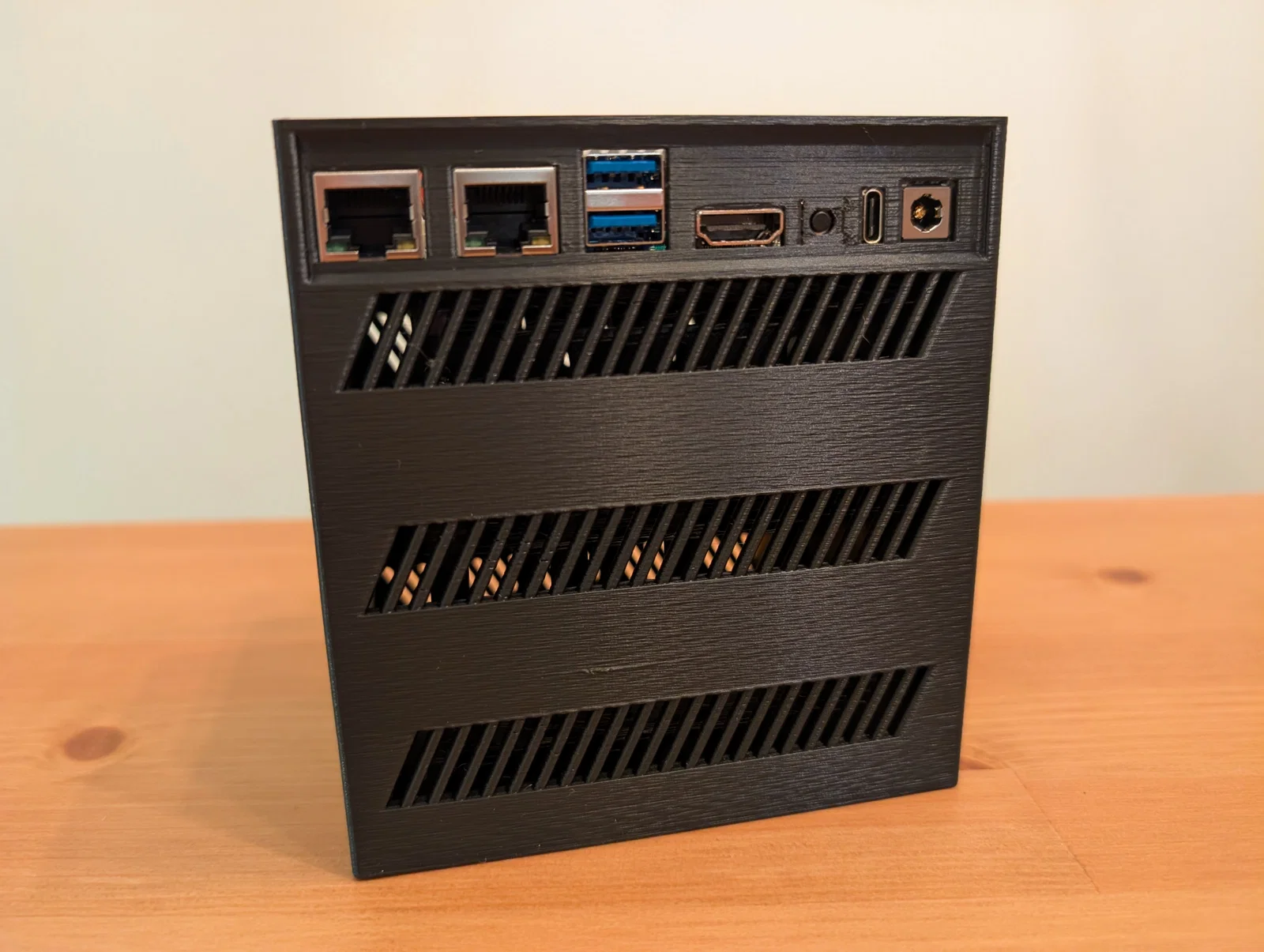

Đây là mẫu vỏ case dành cho phiên bản v1.61 của bo mạch Radxa Taco chạy Raspberry Pi CM5. Lưu ý là mẫu này chỉ dành riêng cho bo mạch Taco v1.61 phiên bản mới, vì nó có cách bố trí cổng kết nối khác hoàn toàn, không tương thích với bo mạch v1.3 cũ dùng cho CM4.

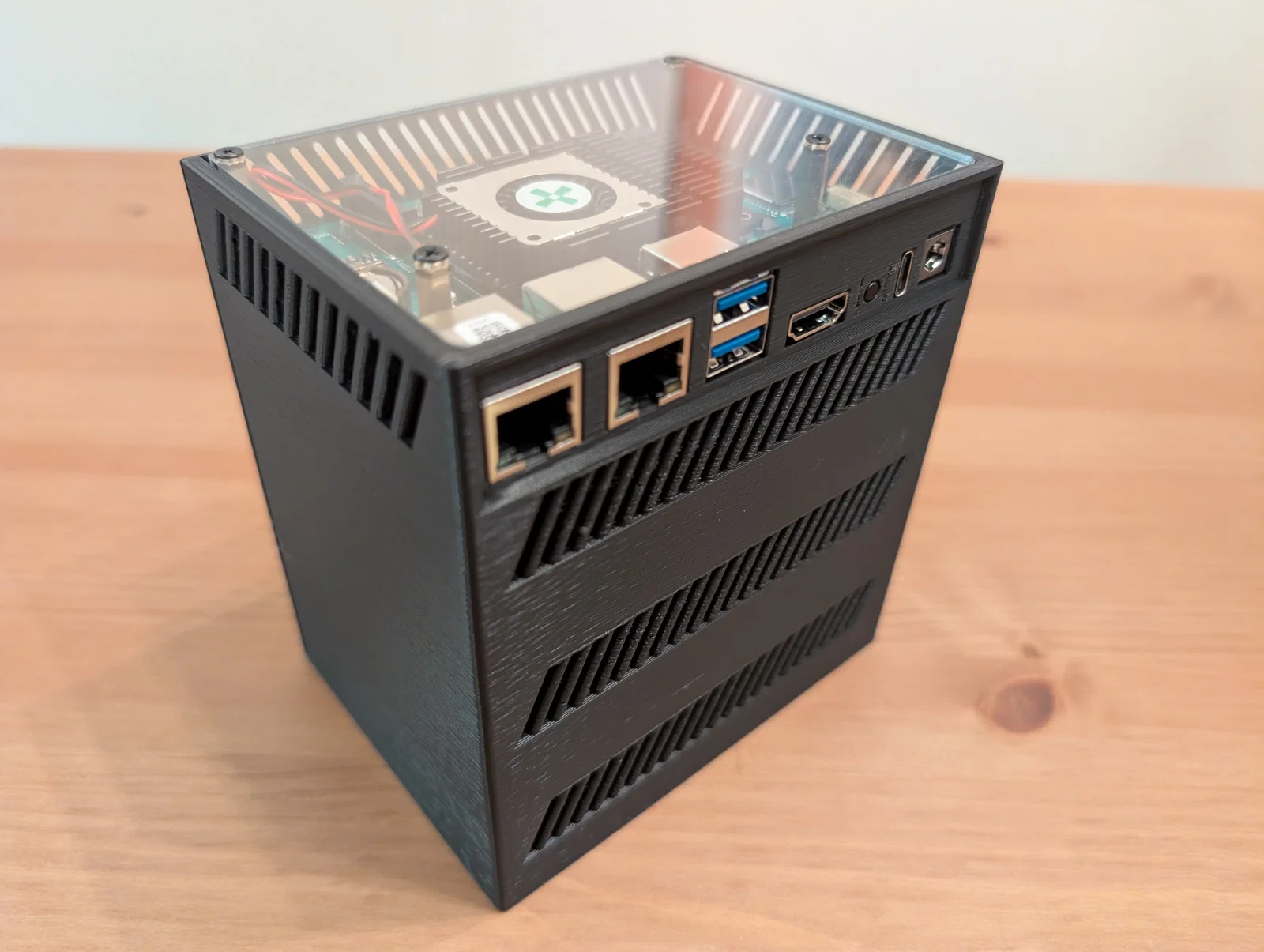

Thiết kế này sử dụng tấm mica (acrylic) đi kèm với bo mạch Taco v1.61. Mình có tự thiết kế thêm bộ giá đỡ riêng cho ổ cứng HDD để thay thế cho loại bằng mica, nhưng case này vẫn dùng tốt với cả hai loại giá đỡ nhé.

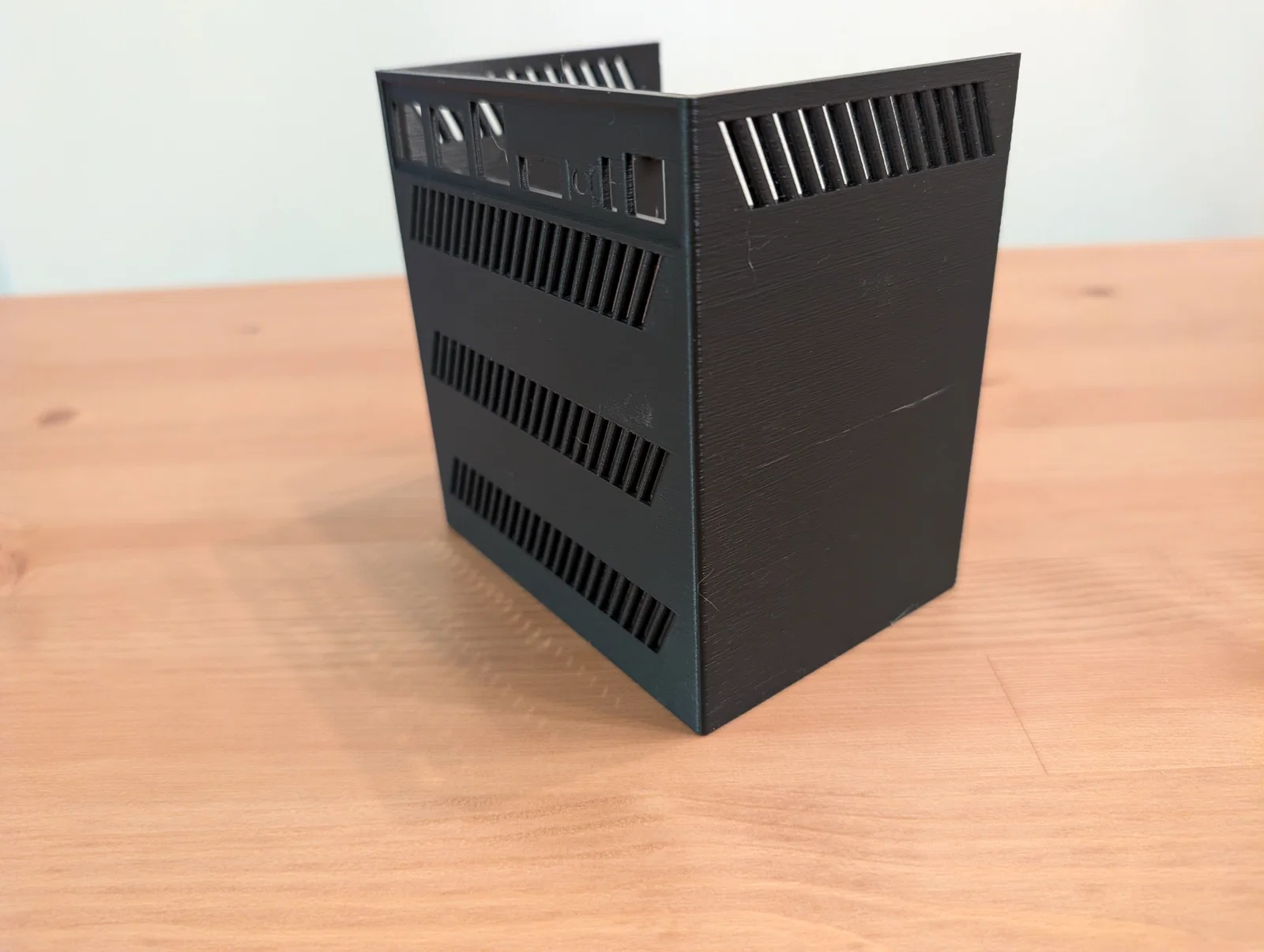

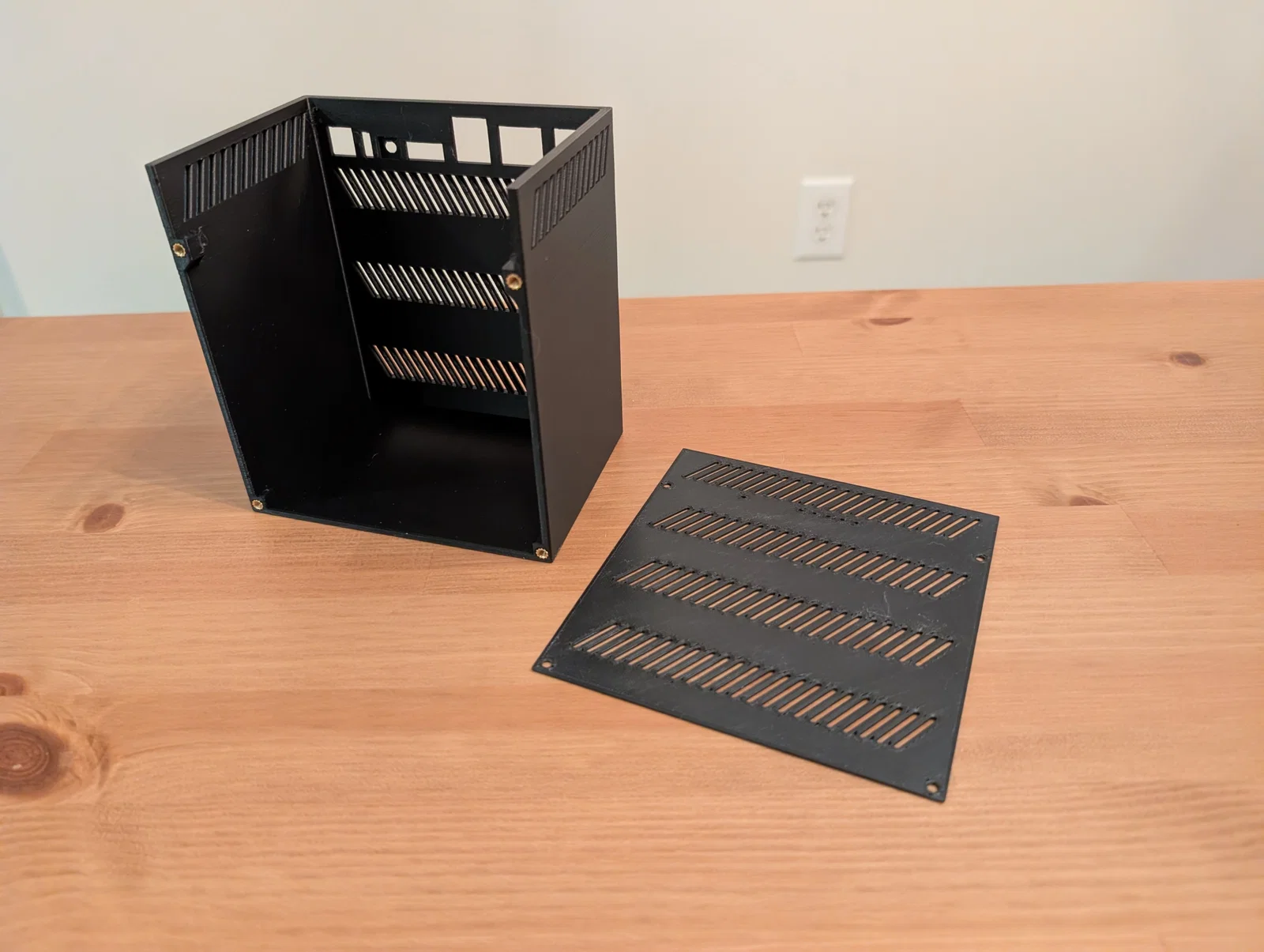

Mình dùng ốc vít thùng máy PC M3 tiêu chuẩn để gắn mặt trước vào thân case. Phiên bản của mình sử dụng các ốc cấy nhiệt (M3 heatset inserts), bạn sẽ cần dùng mỏ hàn để lắp đặt. Nếu bạn không muốn dùng heatset inserts, mình cũng có gửi kèm file STL bản "insertless" với lỗ bắt vít M3 trực tiếp, nhưng độ bền sẽ không cao bằng dùng ốc cấy.

Nếu bạn muốn chỉnh sửa file FreeCAD, lưu ý là các họa tiết lưới tản nhiệt được làm bằng tính năng linear pattern, nó sẽ làm máy tính chạy rất chậm. Mình đã tạo thêm một thông số "draftPerformanceMode" trong bảng tính (Spreadsheet) của file CAD để giúp thao tác nhẹ nhàng hơn. Hãy đặt giá trị này về 0 khi muốn xuất file đầy đủ, nhưng cẩn thận vì máy có thể bị đơ khi xử lý các lỗ thông gió này nhé.
