Ngàm gắn VESA 75 cho màn hình di động kèm tay cầm và khay cắm bút

Bộ chuyển đổi gắn nhanh VESA 75 kèm tay cầm và khay cắm bút cho Leitz Ergo & ThinkVision M14 / M14t

Lý do tôi thiết kế mẫu này

Dù tôi đang dùng một chiếc màn hình ultrawide 34 inch, đôi lúc tôi vẫn cần thêm một màn hình nữa. Thay vì gắn thêm một màn hình lớn, tôi quyết định dùng một chiếc màn hình di động.

Với quy trình làm việc của mình, giải pháp này mang lại không gian hiển thị cần thiết mà vẫn có những ưu điểm: không cần dây nguồn bổ sung, hỗ trợ cảm ứng và bút stylus trong một thiết lập nhỏ gọn, linh hoạt.

Tuy nhiên, khi gắn trực tiếp màn hình vào tay đỡ VESA 75 sẵn có, tôi gặp vấn đề - dù kỹ thuật vẫn khả thi nhưng bề mặt tiếp xúc quá nhỏ hoặc tấm VESA bị lộ ra dưới màn hình - thế nên tôi bắt đầu tìm cách khắc phục.

Các tính năng nổi bật

• Bề mặt tiếp xúc lớn giúp tăng độ ổn định.
• Tích hợp tay cầm tiện lợi để điều chỉnh vị trí cánh tay màn hình.

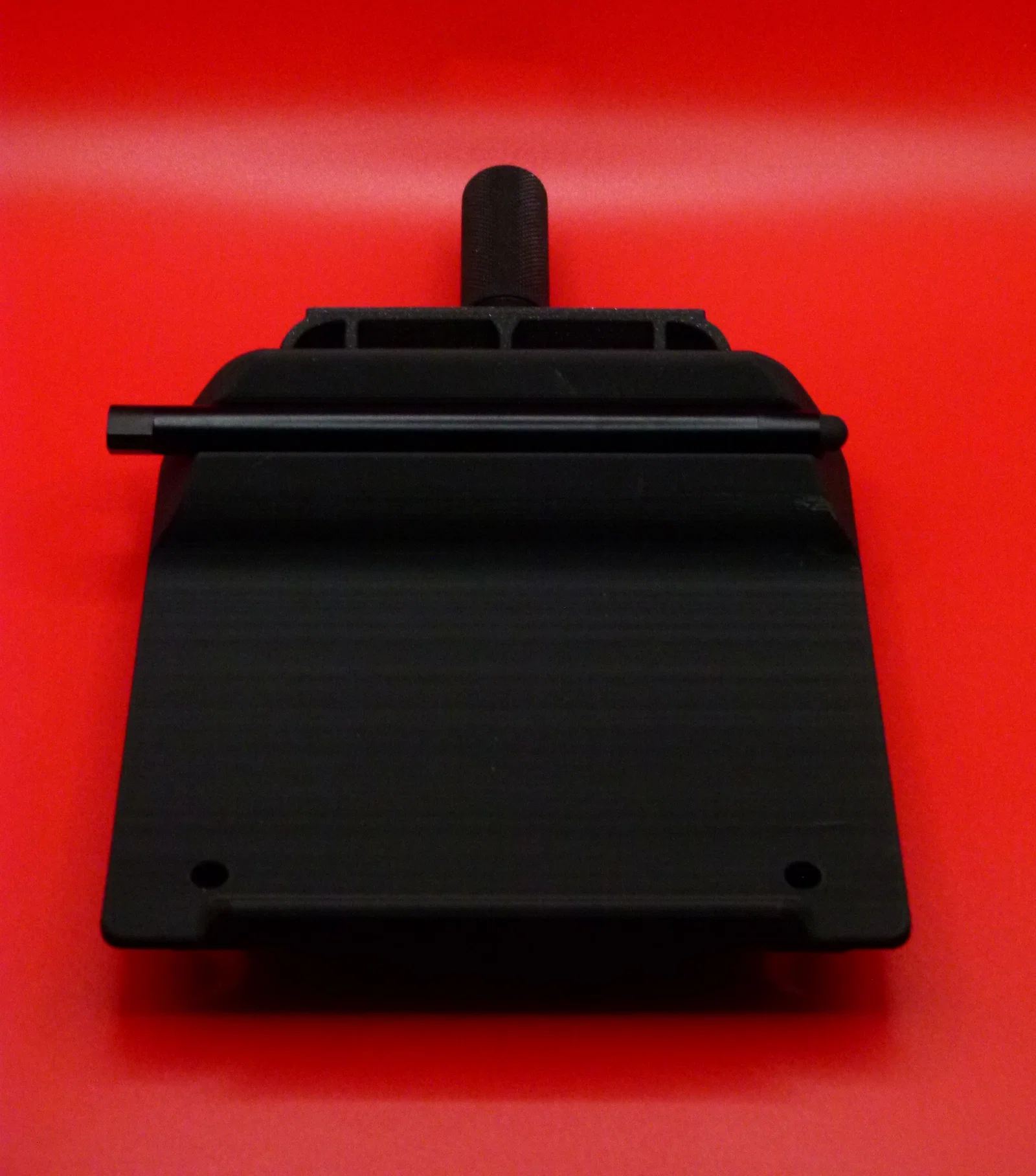

• Khay cắm bút stylus chuyên dụng.
• Dễ dàng tháo lắp màn hình để mang theo bên người.

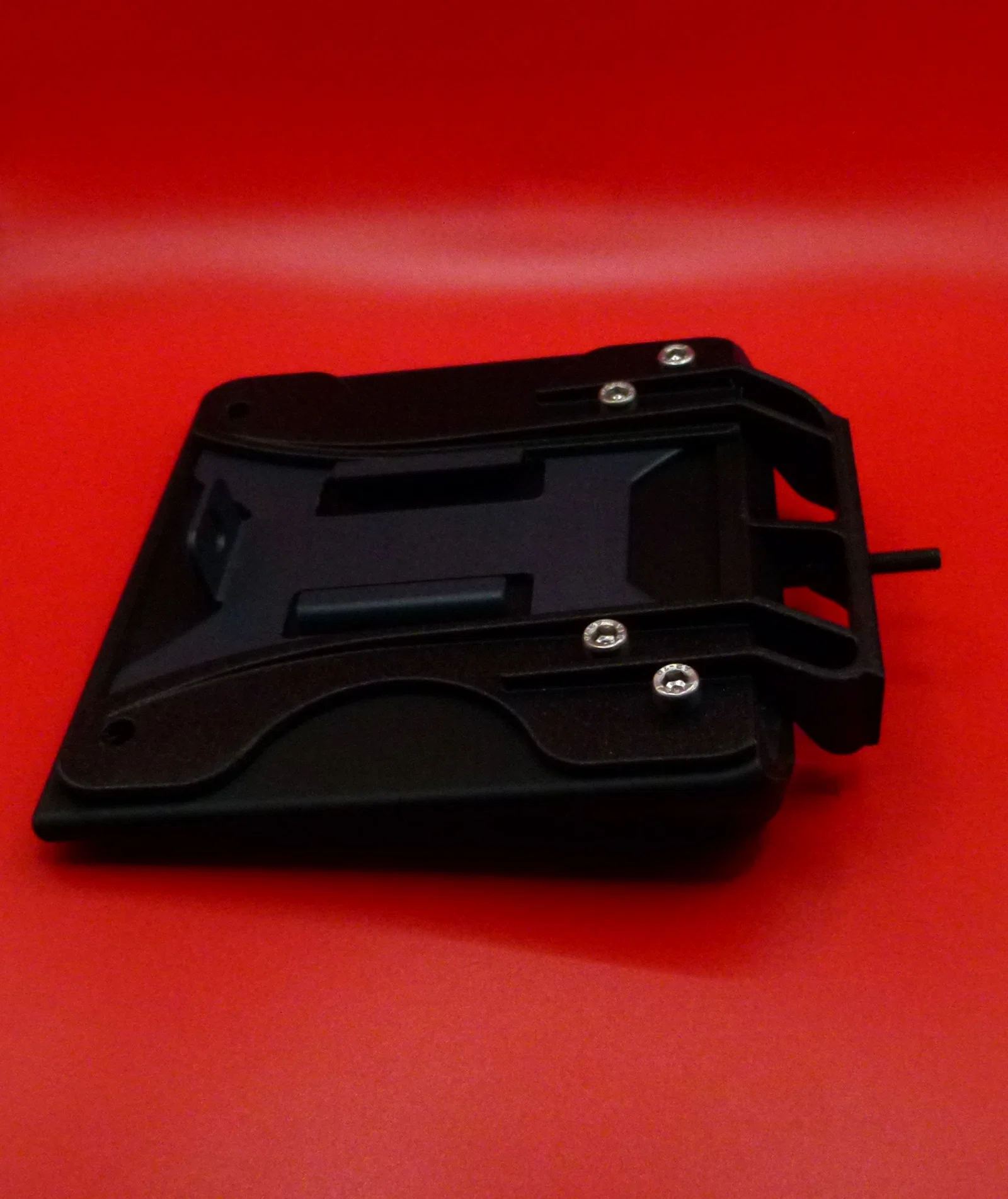

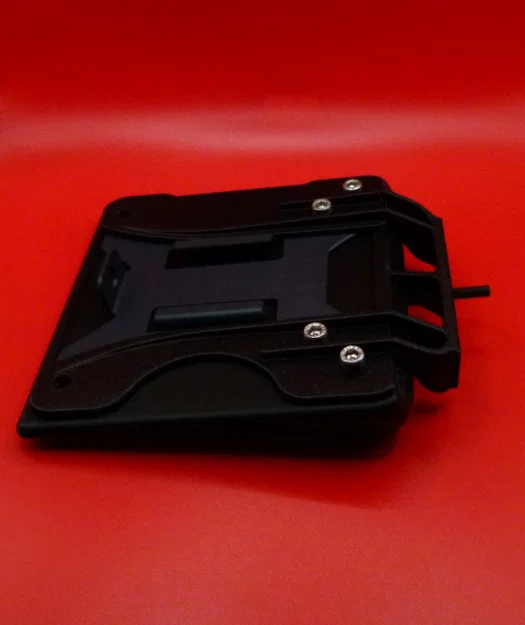

Thiết kế này hướng tới dòng ThinkVision M14 / M14t sử dụng cùng cánh tay màn hình Leitz Ergo. Tuy nhiên, cấu trúc lỗ gắn vẫn tương thích với bất kỳ ngàm VESA 75 hai lỗ nào có khoảng cách tương đương.

Vật liệu cần thiết:

• 2 × ốc M4 × 12 mm (hoặc M4 × 14 mm kèm vòng đệm)
• 4 × ốc M5 × 8 mm
• 1 × ốc M5 × 35 mm (hoặc dài hơn, tùy vào loại tay cầm bạn chọn)
• Tùy chọn: 1 × ốc M6 × 10 mm kèm vòng đệm (để gắn bộ phận cánh tay màn hình)

Cách lắp ráp:

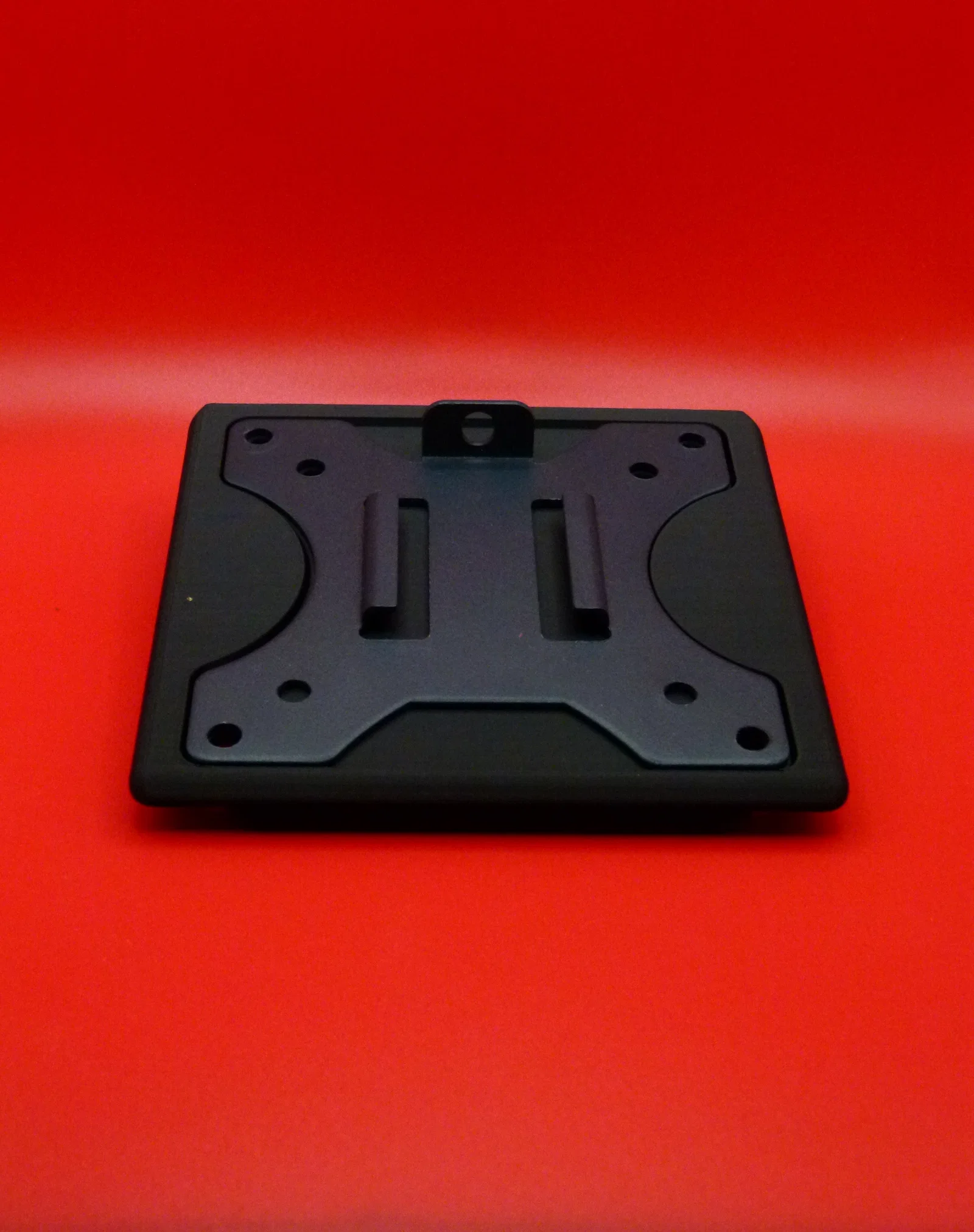

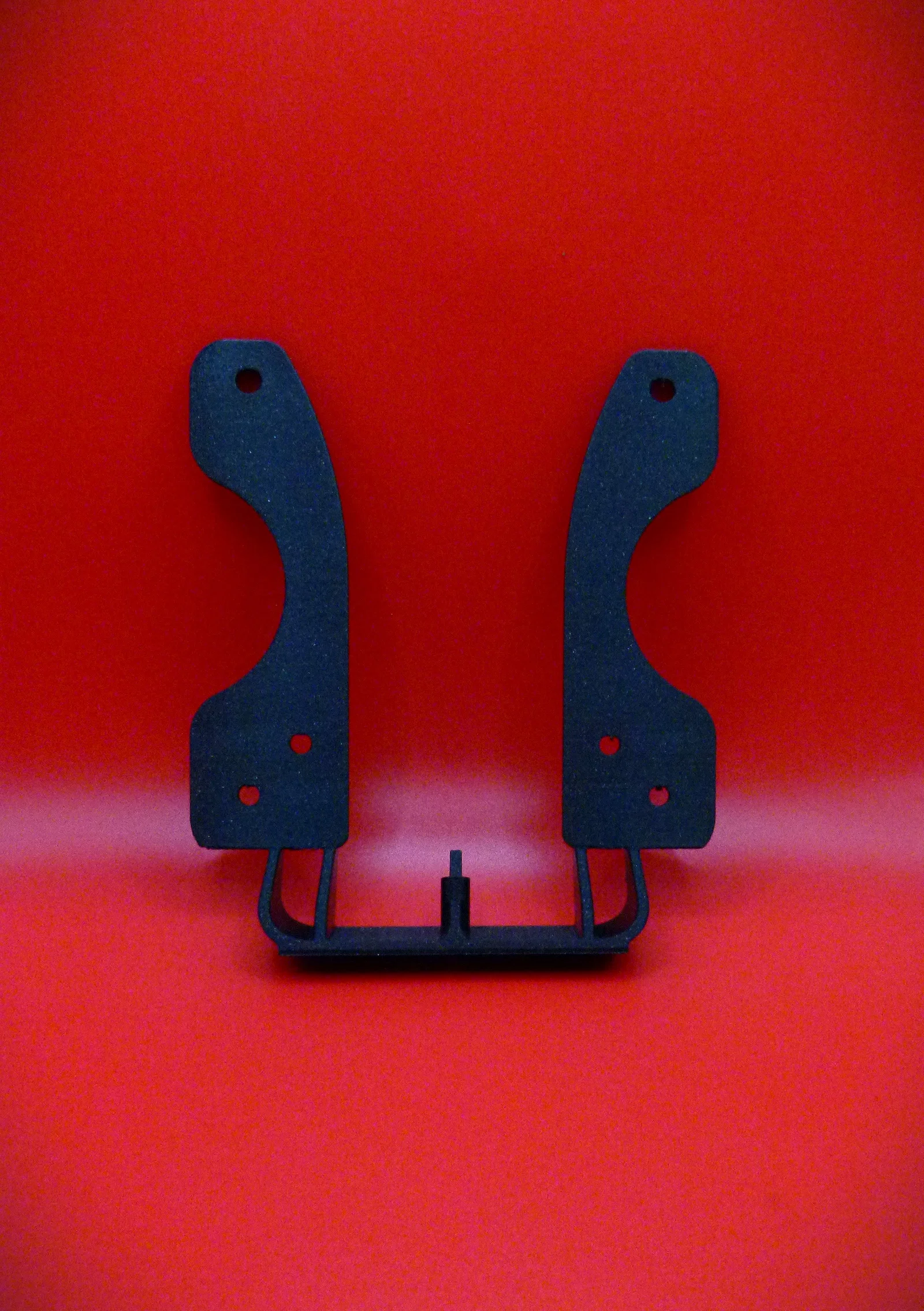

1. Gắn tấm đế cánh tay màn hình vào giữa phần trước và sau của mô hình bằng cách sử dụng các lỗ bắt vít V100 và V75 phía dưới.
   • Cố định bằng 4 × ốc M5 × 8 mm.

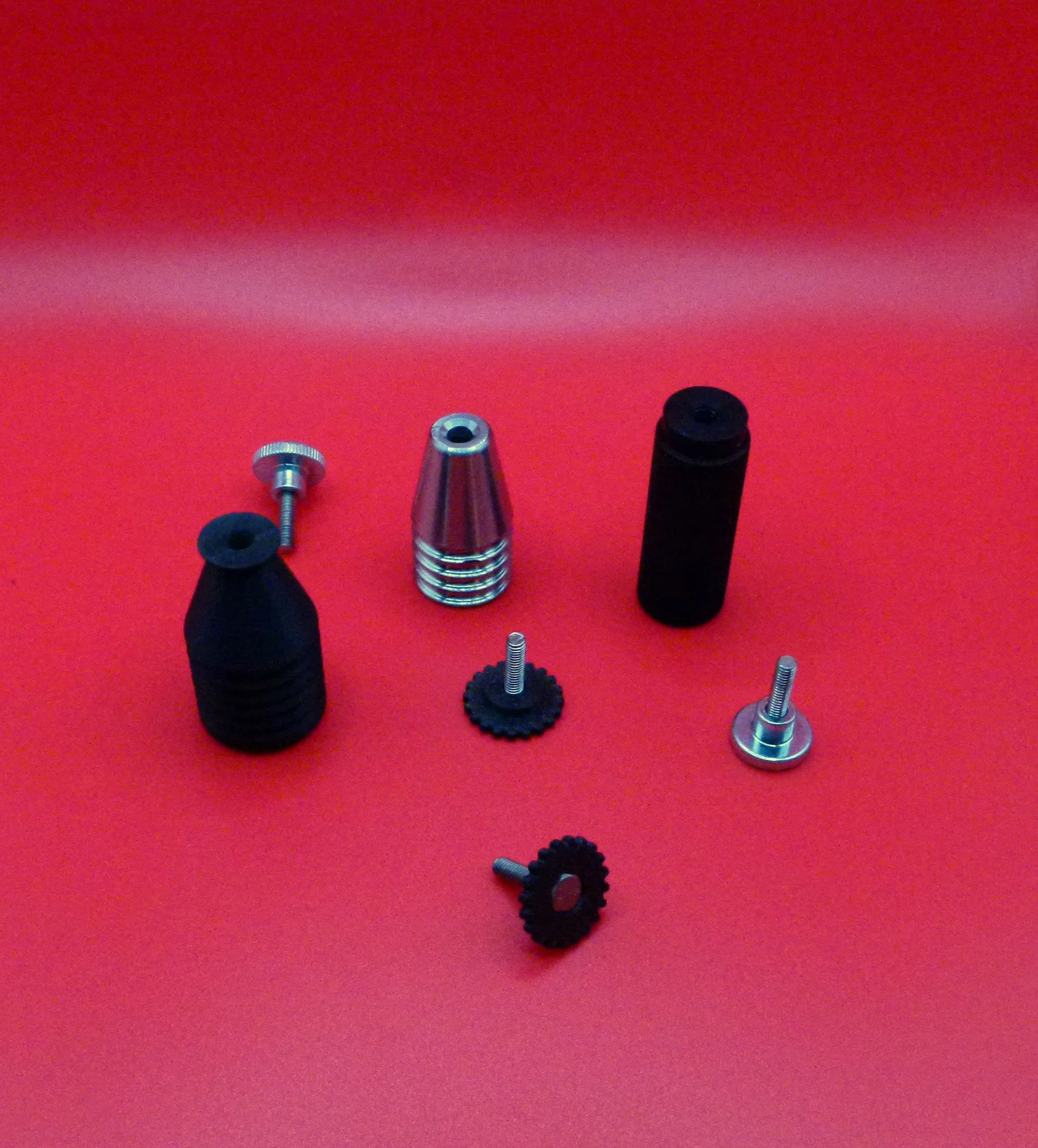

2. Lắp tay cầm.
   • Tùy phiên bản tay cầm bạn chọn mà sẽ cần ốc M5 phù hợp.
   • Với phiên bản tay cầm in 3D, tôi đã dùng ốc lục giác (grub screw) 40 mm.

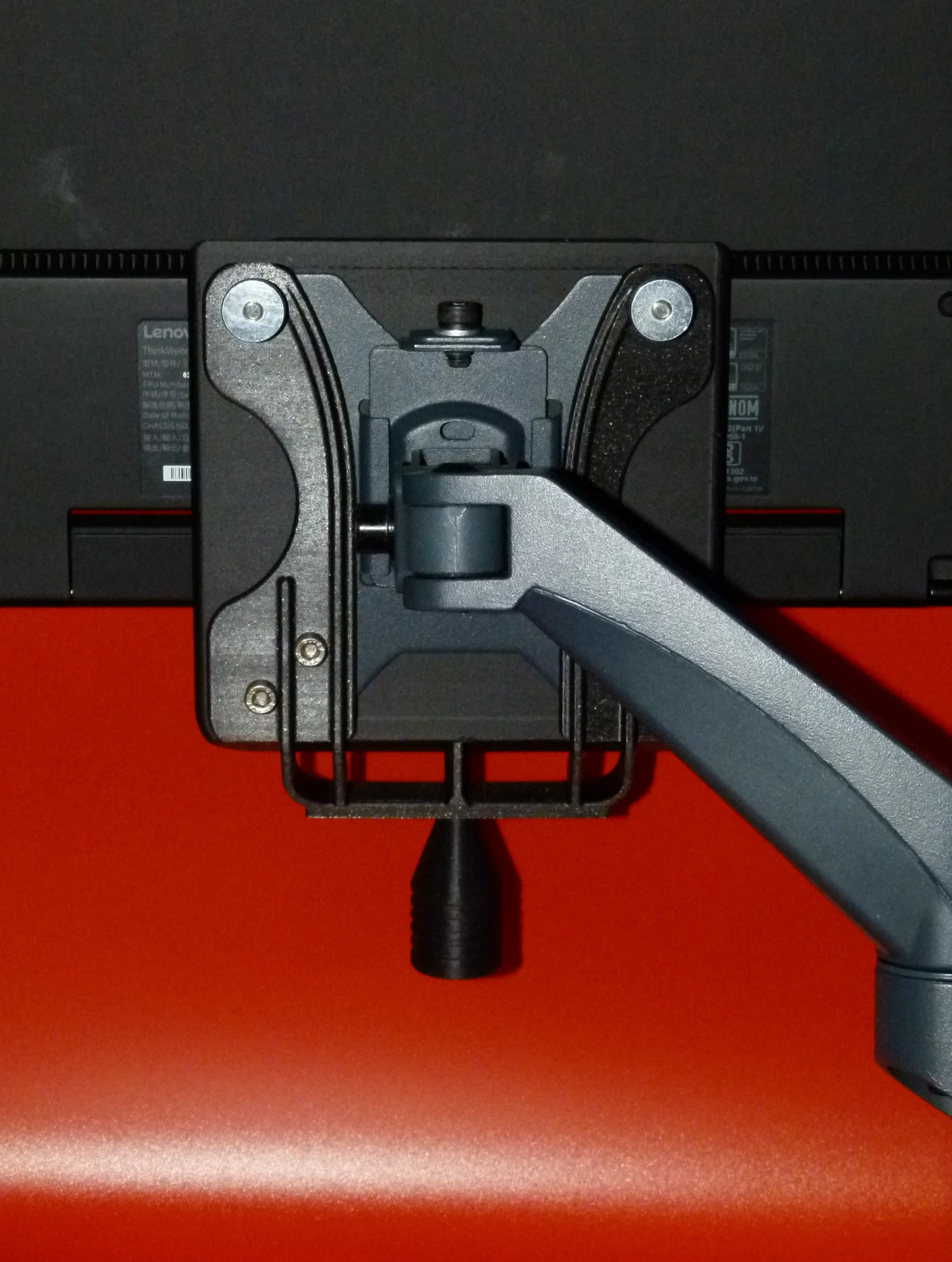

3. Gắn lại toàn bộ hệ thống vào cánh tay màn hình.

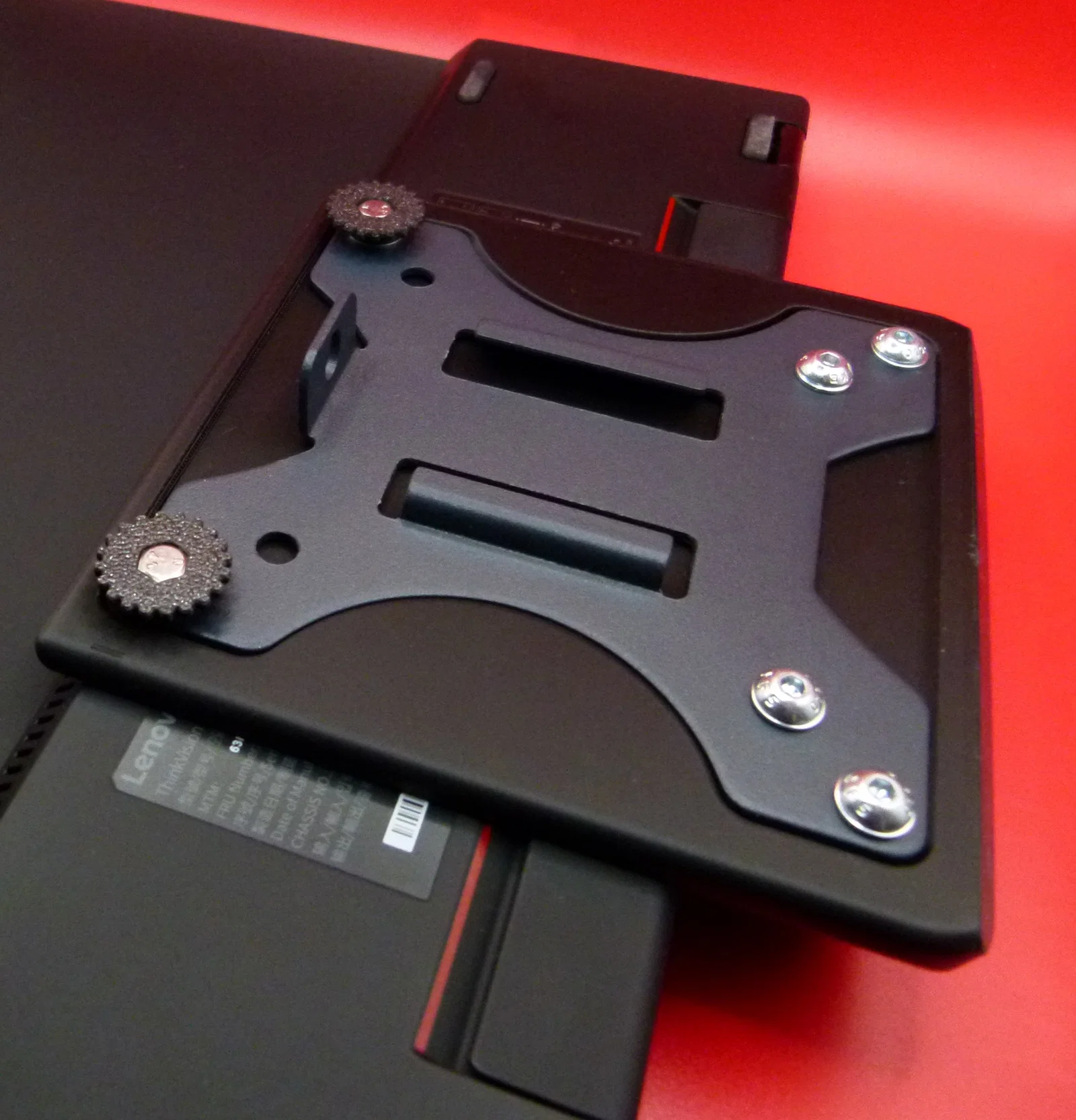

4. Lắp màn hình bằng:
   • 2 × ốc M4 × 12 mm, hoặc
   • 2 × ốc M4 × 14 mm kèm vòng đệm.

Để thuận tiện khi di chuyển, tôi khuyên bạn nên dùng ốc vặn tay (thumb screws) hoặc các phương pháp cố định không cần dụng cụ - điều này giúp bạn tháo màn hình nhanh chóng bất cứ khi nào cần dùng ở chế độ di động.

Lưu ý: Bạn cũng có thể dùng bộ chuyển đổi này mà không cần tay cầm hoặc tấm ốp phía sau. Với cấu hình này, hãy xem biến thể "NoBore".
